Футляр дихального апарату

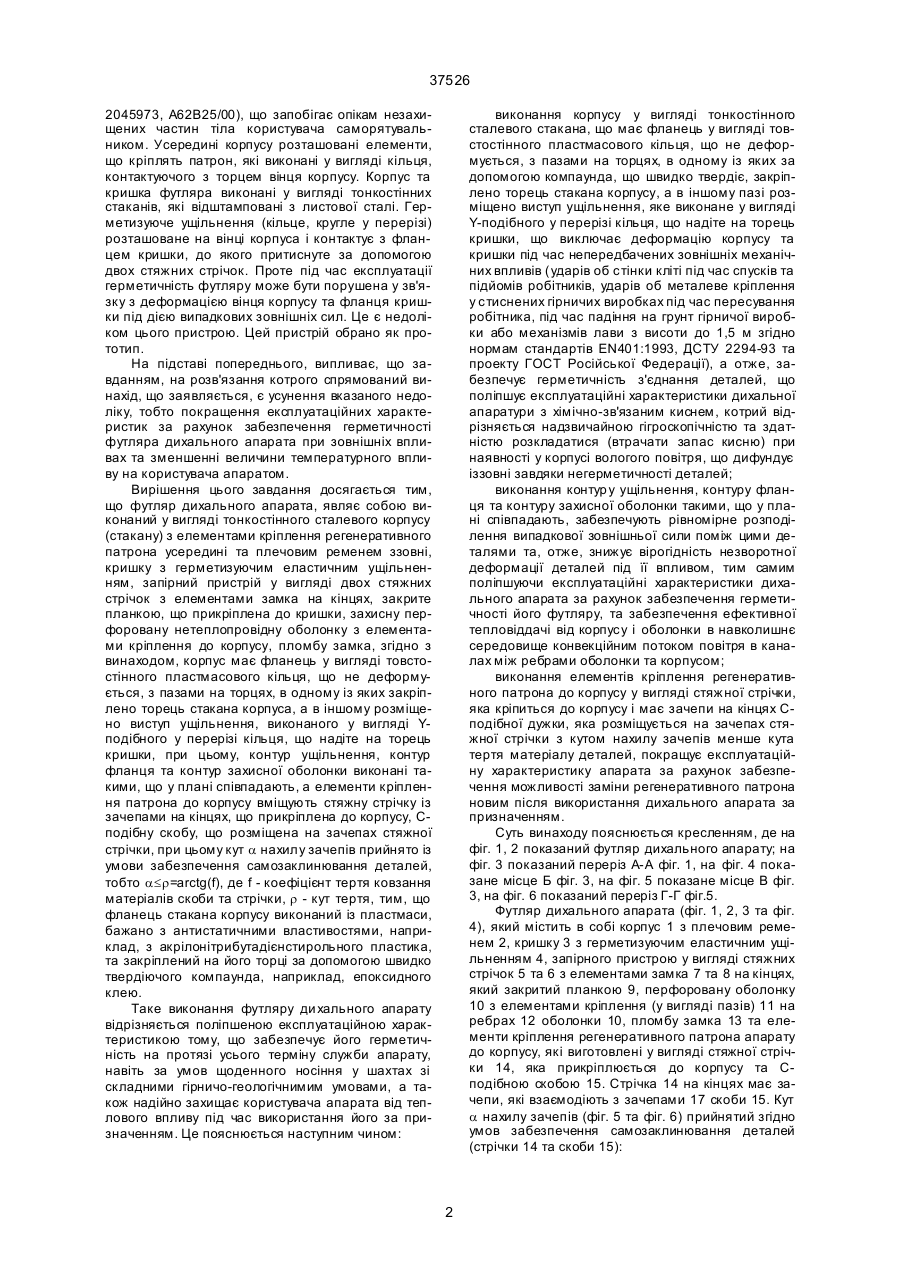

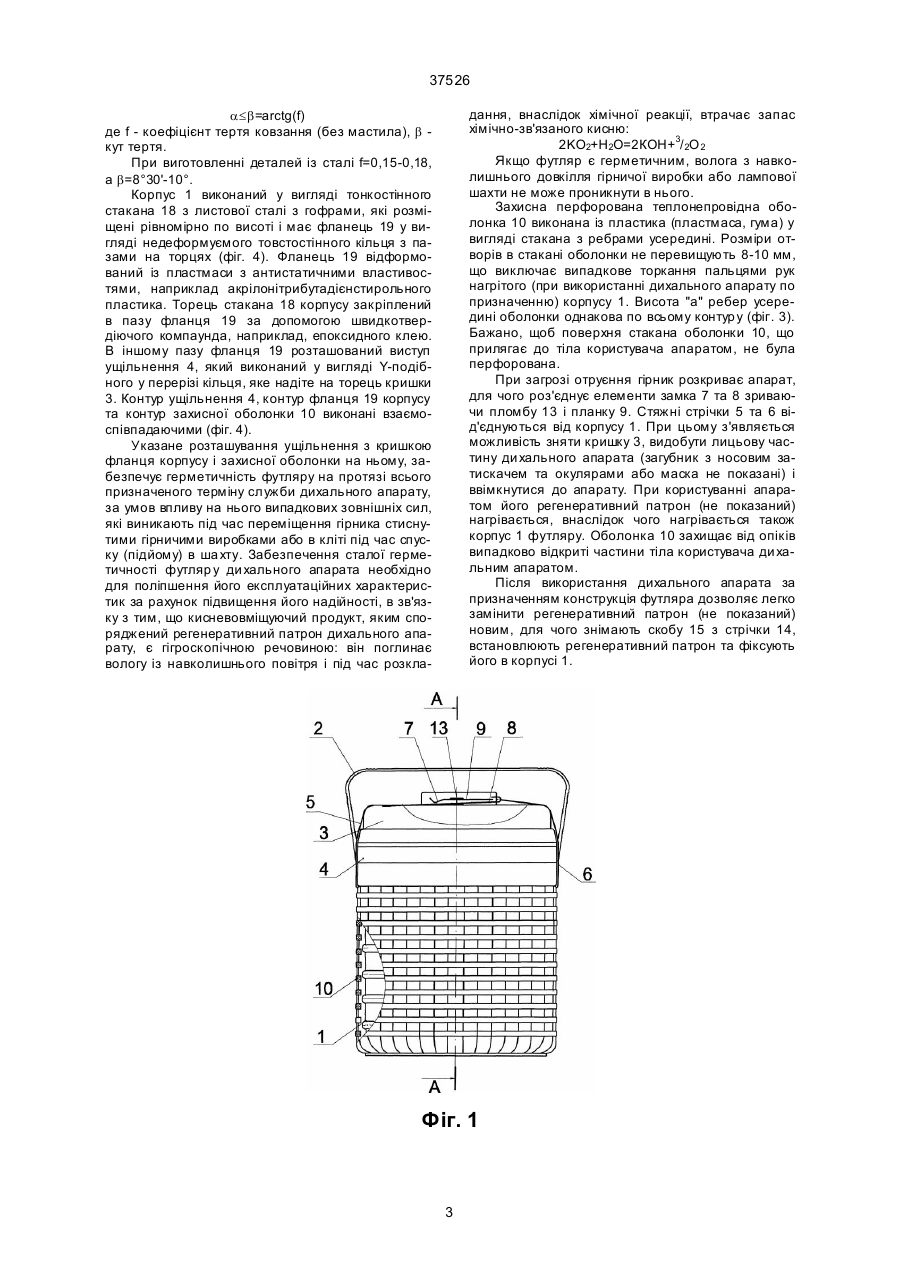

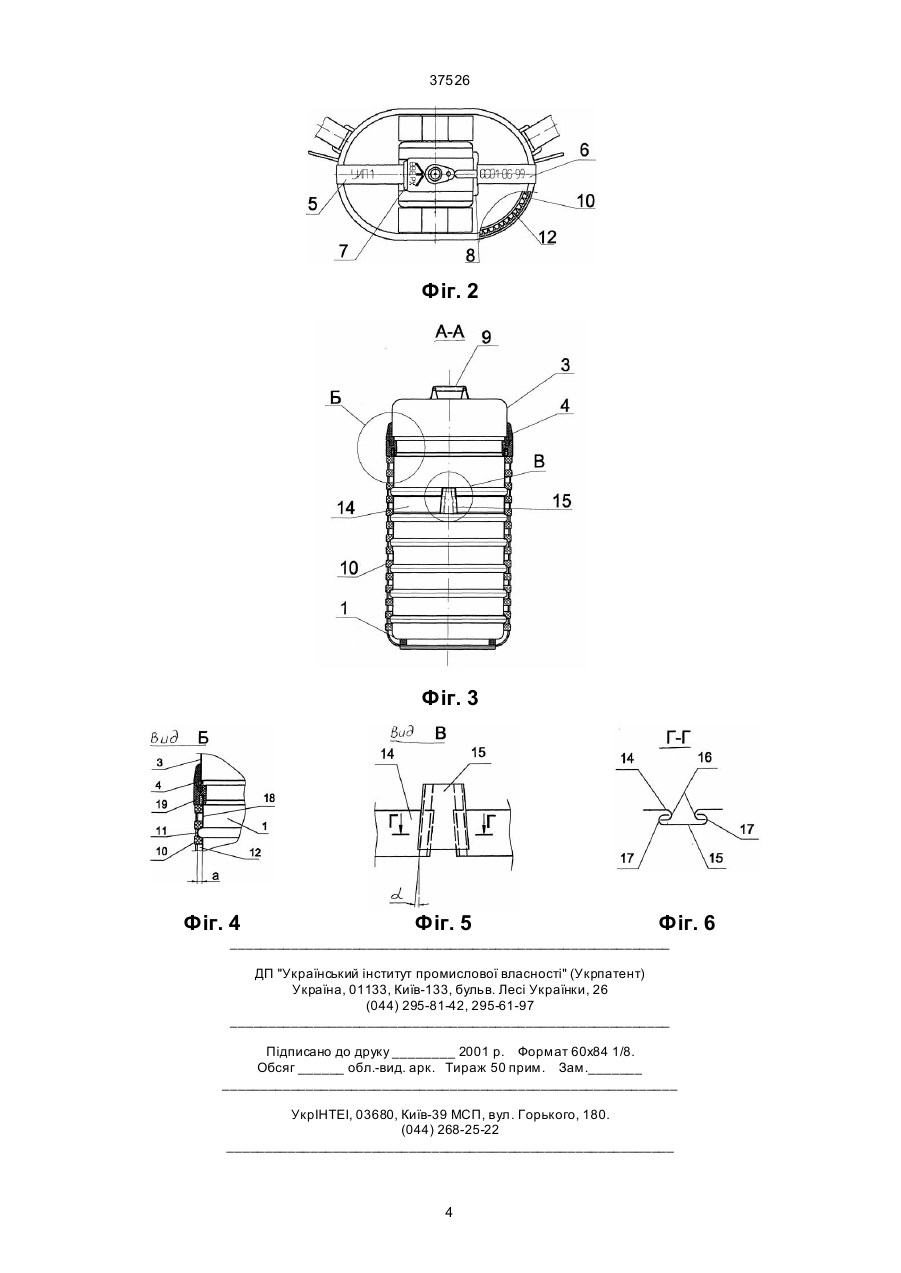

1. Футляр дихального апарату, що являє собою виконаний у вигляді тонкостінного сталевого стакана корпус з елементами кріплення регенеративного патрона усередині та плечовим ременем ззовні, кришку з герметизуючим еластичним ущільненням, запірний пристрій у вигляді двох стяжних стрічок з елементами замка на кінцях, прикрите планкою, прикріпленою до кришки, захисну перфоровану нетеплопровідну оболонку з елементами кріплення до корпуса, пломбу замка, який відрізняє ться тим, що корпус має фланець у ви A (54) ФУТЛЯР ДИХАЛЬНОГО АП АРАТУ 37526 2045973, А62В25/00), що запобігає опікам незахищених частин тіла користувача саморятувальником. Усередині корпусу розташовані елементи, що кріплять патрон, які виконані у вигляді кільця, контактуючого з торцем вінця корпусу. Корпус та кришка футляра виконані у вигляді тонкостінних стаканів, які відштамповані з листової сталі. Герметизуюче ущільнення (кільце, кругле у перерізі) розташоване на вінці корпуса і контактує з фланцем кришки, до якого притиснуте за допомогою двох стяжних стрічок. Проте під час експлуатації герметичність футляру може бути порушена у зв'язку з деформацією вінця корпусу та фланця кришки під дією випадкових зовнішніх сил. Це є недоліком цього пристрою. Цей пристрій обрано як прототип. На підставі попереднього, випливає, що завданням, на розв'язання котрого спрямований винахід, що заявляється, є усунення вказаного недоліку, тобто покращення експлуатаційних характеристик за рахунок забезпечення герметичності футляра дихального апарата при зовнішніх впливах та зменшенні величини температурного впливу на користувача апаратом. Вирішення цього завдання досягається тим, що футляр дихального апарата, являє собою виконаний у вигляді тонкостінного сталевого корпусу (стакану) з елементами кріплення регенеративного патрона усередині та плечовим ременем ззовні, кришку з герметизуючим еластичним ущільненням, запірний пристрій у вигляді двох стяжних стрічок з елементами замка на кінцях, закрите планкою, що прикріплена до кришки, захисну перфоровану нетеплопровідну оболонку з елементами кріплення до корпусу, пломбу замка, згідно з винаходом, корпус має фланець у вигляді товстостінного пластмасового кільця, що не деформується, з пазами на торцях, в одному із яких закріплено торець стакана корпуса, а в іншому розміщено виступ ущільнення, виконаного у вигляді Yподібного у перерізі кільця, що надіте на торець кришки, при цьому, контур ущільнення, контур фланця та контур захисної оболонки виконані такими, що у плані співпадають, а елементи кріплення патрона до корпусу вміщують стяжну стрічку із зачепами на кінцях, що прикріплена до корпусу, Сподібну скобу, що розміщена на зачепах стяжної стрічки, при цьому кут a нахилу зачепів прийнято із умови забезпечення самозаклинювання деталей, тобто a£r=arctg(f), де f - коефіцієнт тертя ковзання матеріалів скоби та стрічки, r - кут тертя, тим, що фланець стакана корпусу виконаний із пластмаси, бажано з антистатичними властивостями, наприклад, з акрілонітрибутадієнстирольного пластика, та закріплений на його торці за допомогою швидко твердіючого компаунда, наприклад, епоксидного клею. Таке виконання футляру ди хального апарату відрізняється поліпшеною експлуатаційною характеристикою тому, що забезпечує його герметичність на протязі усього терміну служби апарату, навіть за умов щоденного носіння у шахтах зі складними гірничо-геологічнимим умовами, а також надійно захищає користувача апарата від теплового впливу під час використання його за призначенням. Це пояснюється наступним чином: виконання корпусу у вигляді тонкостінного сталевого стакана, що має фланець у вигляді товстостінного пластмасового кільця, що не деформується, з пазами на торцях, в одному із яких за допомогою компаунда, що швидко твердіє, закріплено торець стакана корпусу, а в іншому пазі розміщено виступ ущільнення, яке виконане у вигляді Y-подібного у перерізі кільця, що надіте на торець кришки, що виключає деформацію корпусу та кришки під час непередбачених зовнішніх механічних впливів (ударів об стінки кліті під час спусків та підйомів робітників, ударів об металеве кріплення у стиснених гірничих виробках під час пересування робітника, під час падіння на грунт гірничої виробки або механізмів лави з висоти до 1,5 м згідно нормам стандартів EN401:1993, ДСТУ 2294-93 та проекту ГОСТ Російської Федерації), а отже, забезпечує герметичність з'єднання деталей, що поліпшує експлуатаційні характеристики дихальної апаратури з хімічно-зв'язаним киснем, котрий відрізняється надзвичайною гігроскопічністю та здатністю розкладатися (втрачати запас кисню) при наявності у корпусі вологого повітря, що дифундує іззовні завдяки негерметичності деталей; виконання контур у ущільнення, контуру фланця та контуру захисної оболонки такими, що у плані співпадають, забезпечують рівномірне розподілення випадкової зовнішньої сили поміж цими деталями та, отже, знижує вірогідність незворотної деформації деталей під її впливом, тим самим поліпшуючи експлуатаційні характеристики дихального апарата за рахунок забезпечення герметичності його футляру, та забезпечення ефективної тепловіддачі від корпусу і оболонки в навколишнє середовище конвекційним потоком повітря в каналах між ребрами оболонки та корпусом; виконання елементів кріплення регенеративного патрона до корпусу у вигляді стяжної стрічки, яка кріпиться до корпусу і має зачепи на кінцях Сподібної дужки, яка розміщується на зачепах стяжної стрічки з кутом нахилу зачепів менше кута тертя матеріалу деталей, покращує експлуатаційну характеристику апарата за рахунок забезпечення можливості заміни регенеративного патрона новим після використання дихального апарата за призначенням. Суть винаходу пояснюється кресленням, де на фіг. 1, 2 показаний футляр дихального апарату; на фіг. 3 показаний переріз А-А фіг. 1, на фіг. 4 показане місце Б фіг. 3, на фіг. 5 показане місце В фіг. 3, на фіг. 6 показаний переріз Г-Г фіг.5. Футляр дихального апарата (фіг. 1, 2, 3 та фіг. 4), який містить в собі корпус 1 з плечовим ременем 2, кришку 3 з герметизуючим еластичним ущільненням 4, запірного пристрою у вигляді стяжних стрічок 5 та 6 з елементами замка 7 та 8 на кінцях, який закритий планкою 9, перфоровану оболонку 10 з елементами кріплення (у вигляді пазів) 11 на ребрах 12 оболонки 10, пломбу замка 13 та елементи кріплення регенеративного патрона апарату до корпусу, які виготовлені у вигляді стяжної стрічки 14, яка прикріплюється до корпусу та Сподібною скобою 15. Стрічка 14 на кінцях має зачепи, які взаємодіють з зачепами 17 скоби 15. Кут a нахилу зачепів (фіг. 5 та фіг. 6) прийнятий згідно умов забезпечення самозаклинювання деталей (стрічки 14 та скоби 15): 2 37526 a£b=arctg(f) де f - коефіцієнт тертя ковзання (без мастила), b кут тертя. При виготовленні деталей із сталі f=0,15-0,18, а b=8°30'-10°. Корпус 1 виконаний у вигляді тонкостінного стакана 18 з листової сталі з гофрами, які розміщені рівномірно по висоті і має фланець 19 у вигляді недеформуємого товстостінного кільця з пазами на торцях (фіг. 4). Фланець 19 відформований із пластмаси з антистатичними властивостями, наприклад акрілонітрибутадієнстирольного пластика. Торець стакана 18 корпусу закріплений в пазу фланця 19 за допомогою швидкотвердіючого компаунда, наприклад, епоксидного клею. В іншому пазу фланця 19 розташований виступ ущільнення 4, який виконаний у вигляді Y-подібного у перерізі кільця, яке надіте на торець кришки 3. Контур ущільнення 4, контур фланця 19 корпусу та контур захисної оболонки 10 виконані взаємоспівпадаючими (фіг. 4). Указане розташування ущільнення з кришкою фланця корпусу і захисної оболонки на ньому, забезпечує герметичність футляру на протязі всього призначеного терміну служби дихального апарату, за умов впливу на нього випадкових зовнішніх сил, які виникають під час переміщення гірника стиснутими гірничими виробками або в кліті під час спуску (підйому) в ша хту. Забезпечення сталої герметичності футляр у ди хального апарата необхідно для поліпшення його експлуатаційних характеристик за рахунок підвищення його надійності, в зв'язку з тим, що кисневовміщуючий продукт, яким споряджений регенеративний патрон дихального апарату, є гігроскопічною речовиною: він поглинає вологу із навколишнього повітря і під час розкла дання, внаслідок хімічної реакції, втрачає запас хімічно-зв'язаного кисню: 2KО2+H2О=2КОН+3/ 2О 2 Якщо футляр є герметичним, волога з навколишнього довкілля гірничої виробки або лампової шахти не може проникнути в нього. Захисна перфорована теплонепровідна оболонка 10 виконана із пластика (пластмаса, гума) у вигляді стакана з ребрами усередині. Розміри отворів в стакані оболонки не перевищують 8-10 мм, що виключає випадкове торкання пальцями рук нагрітого (при використанні дихального апарату по призначенню) корпусу 1. Висота "а" ребер усередині оболонки однакова по всьому контур у (фіг. 3). Бажано, щоб поверхня стакана оболонки 10, що прилягає до тіла користувача апаратом, не була перфорована. При загрозі отруєння гірник розкриває апарат, для чого роз'єднує елементи замка 7 та 8 зриваючи пломбу 13 і планку 9. Стяжні стрічки 5 та 6 від'єднуються від корпусу 1. При цьому з'являється можливість зняти кришку 3, видобути лицьову частину ди хального апарата (загубник з носовим затискачем та окулярами або маска не показані) і ввімкнутися до апарату. При користуванні апаратом його регенеративний патрон (не показаний) нагрівається, внаслідок чого нагрівається також корпус 1 футляру. Оболонка 10 захищає від опіків випадково відкриті частини тіла користувача ди хальним апаратом. Після використання дихального апарата за призначенням конструкція футляра дозволяє легко замінити регенеративний патрон (не показаний) новим, для чого знімають скобу 15 з стрічки 14, встановлюють регенеративний патрон та фіксують його в корпусі 1. Фіг. 1 3 37526 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
