Жалюзі з ручним управлінням

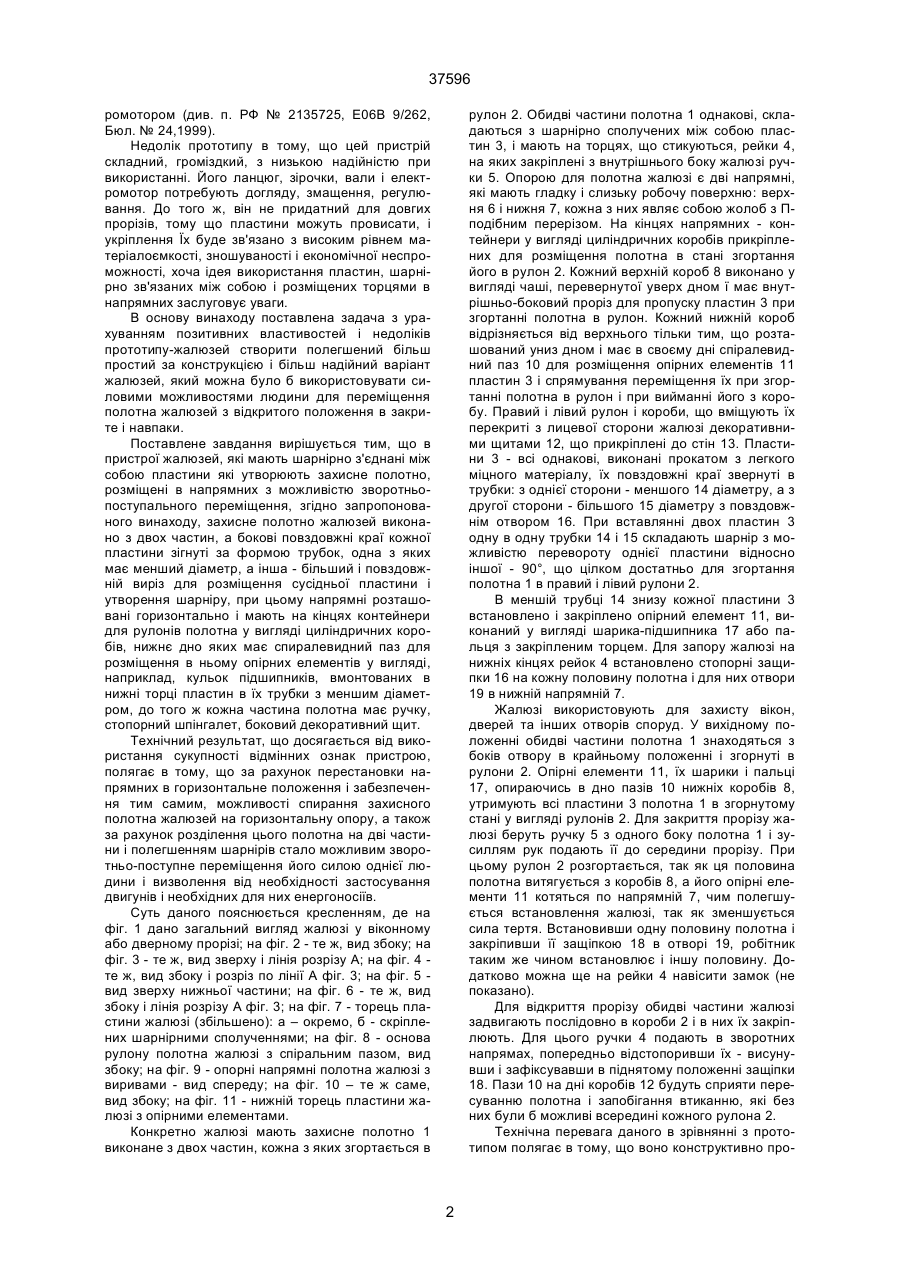

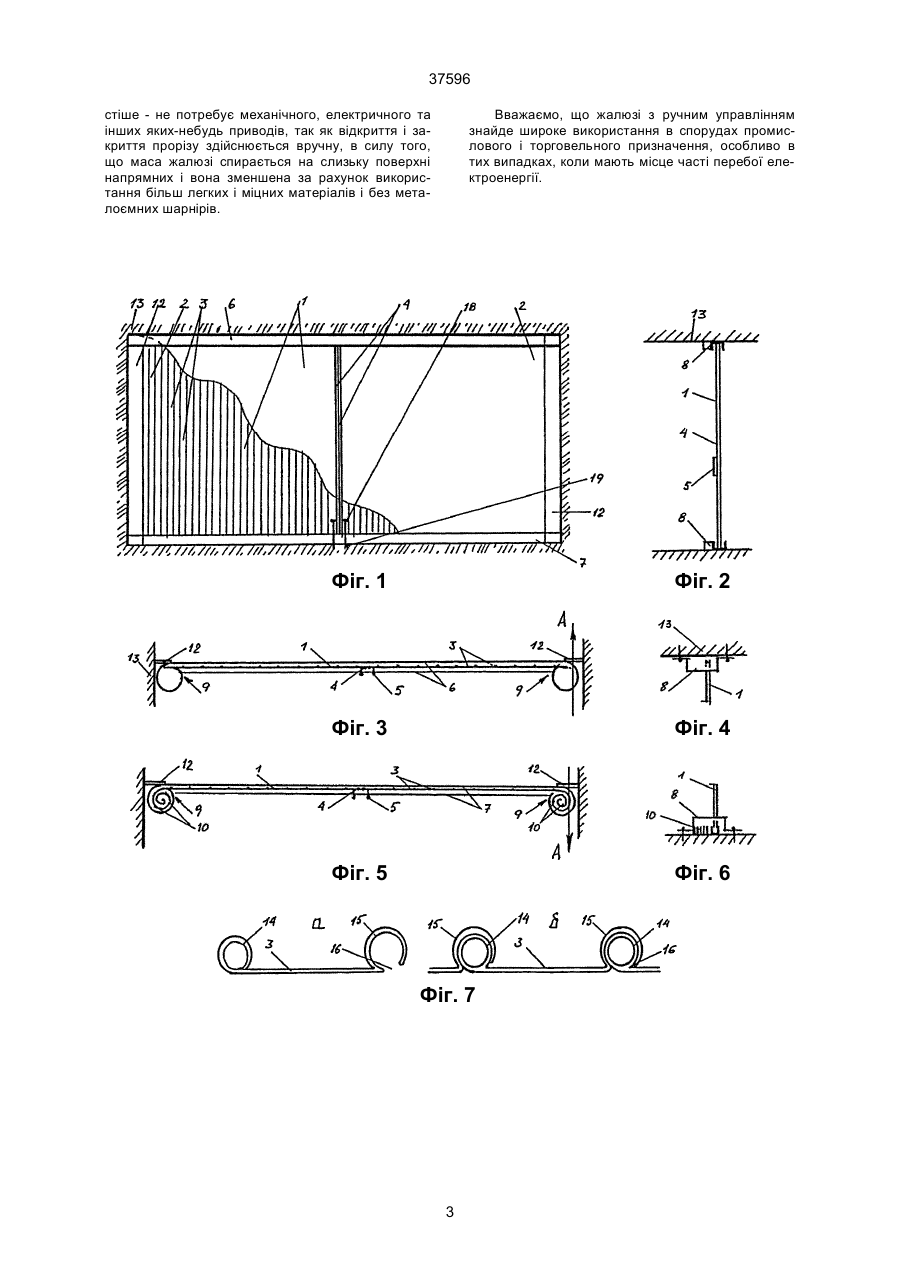

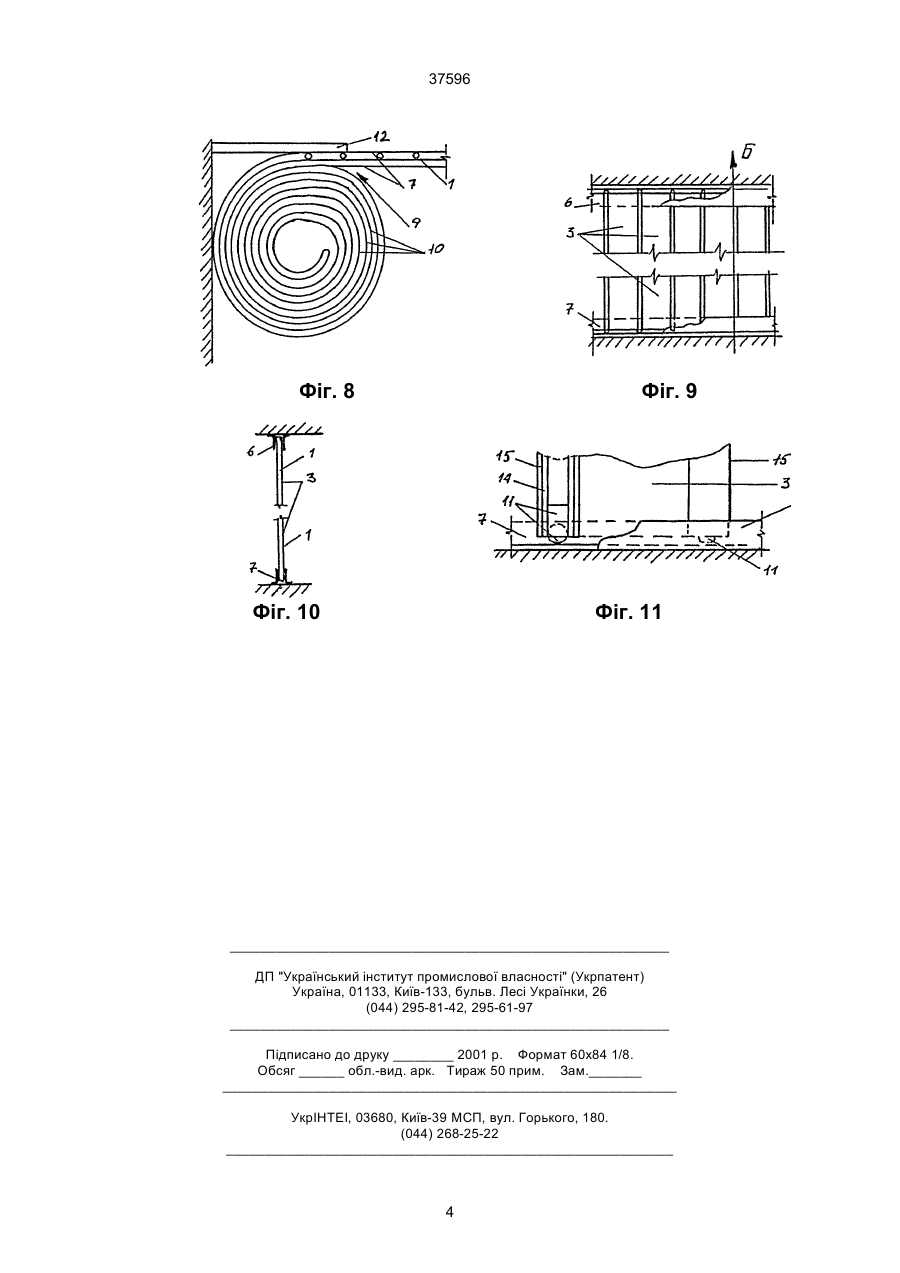

Жалюзі з ручним управлінням, що мають шарнірно з'єднані між собою пластини, які утворюють захисне полотно, встановлені в напрямних з можливістю зворотньо-поступального пересування, відрізняються тим, що захисне полотно жалюзі 37596 ромотором (див. п. РФ № 2135725, Е06В 9/262, Бюл. № 24,1999). Недолік прототипу в тому, що цей пристрій складний, громіздкий, з низькою надійністю при використанні. Його ланцюг, зірочки, вали і електромотор потребують догляду, змащення, регулювання. До того ж, він не придатний для довгих прорізів, тому що пластини можуть провисати, і укріплення Їх буде зв'язано з високим рівнем матеріалоємкості, зношуваності і економічної неспроможності, хоча ідея використання пластин, шарнірно зв'язаних між собою і розміщених торцями в напрямних заслуговує уваги. В основу винаходу поставлена задача з урахуванням позитивних властивостей і недоліків прототипу-жалюзей створити полегшений більш простий за конструкцією і більш надійний варіант жалюзей, який можна було б використовувати силовими можливостями людини для переміщення полотна жалюзей з відкритого положення в закрите і навпаки. Поставлене завдання вирішується тим, що в пристрої жалюзей, які мають шарнірно з'єднані між собою пластини які утворюють захисне полотно, розміщені в напрямних з можливістю зворотньопоступального переміщення, згідно запропонованого винаходу, захисне полотно жалюзей виконано з двох частин, а бокові повздовжні краї кожної пластини зігнуті за формою трубок, одна з яких має менший діаметр, а інша - більший і повздовжній виріз для розміщення сусідньої пластини і утворення шарніру, при цьому напрямні розташовані горизонтально і мають на кінцях контейнери для рулонів полотна у вигляді циліндричних коробів, нижнє дно яких має спиралевидний паз для розміщення в ньому опірних елементів у вигляді, наприклад, кульок підшипників, вмонтованих в нижні торці пластин в їх трубки з меншим діаметром, до того ж кожна частина полотна має ручку, стопорний шпінгалет, боковий декоративний щит. Технічний результат, що досягається від використання сукупності відмінних ознак пристрою, полягає в тому, що за рахунок перестановки напрямних в горизонтальне положення і забезпечення тим самим, можливості спирання захисного полотна жалюзей на горизонтальну опору, а також за рахунок розділення цього полотна на дві частини і полегшенням шарнірів стало можливим зворотньо-поступне переміщення його силою однієї людини і визволення від необхідності застосування двигунів і необхідних для них енергоносіїв. Суть даного пояснюється кресленням, де на фіг. 1 дано загальний вигляд жалюзі у віконному або дверному прорізі; на фіг. 2 - те ж, вид збоку; на фіг. 3 - те ж, вид зверху і лінія розрізу А; на фіг. 4 те ж, вид збоку і розріз по лінії А фіг. 3; на фіг. 5 вид зверху нижньої частини; на фіг. 6 - те ж, вид збоку і лінія розрізу А фіг. 3; на фіг. 7 - торець пластини жалюзі (збільшено): а – окремо, б - скріплених шарнірними сполученнями; на фіг. 8 - основа рулону полотна жалюзі з спіральним пазом, вид збоку; на фіг. 9 - опорні напрямні полотна жалюзі з виривами - вид спереду; на фіг. 10 – те ж саме, вид збоку; на фіг. 11 - нижній торець пластини жалюзі з опірними елементами. Конкретно жалюзі мають захисне полотно 1 виконане з двох частин, кожна з яких згортається в рулон 2. Обидві частини полотна 1 однакові, складаються з шарнірно сполучених між собою пластин 3, і мають на торцях, що стикуються, рейки 4, на яких закріплені з внутрішнього боку жалюзі ручки 5. Опорою для полотна жалюзі є дві напрямні, які мають гладку і слизьку робочу поверхню: верхня 6 і нижня 7, кожна з них являє собою жолоб з Пподібним перерізом. На кінцях напрямних - контейнери у вигляді циліндричних коробів прикріплених для розміщення полотна в стані згортання його в рулон 2. Кожний верхній короб 8 виконано у вигляді чаші, перевернутої уверх дном ї має внутрішньо-боковий проріз для пропуску пластин 3 при згортанні полотна в рулон. Кожний нижній короб відрізняється від верхнього тільки тим, що розташований униз дном і має в своєму дні спіралевидний паз 10 для розміщення опірних елементів 11 пластин 3 і спрямування переміщення їх при згортанні полотна в рулон і при вийманні його з коробу. Правий і лівий рулон і короби, що вміщують їх перекриті з лицевої сторони жалюзі декоративними щитами 12, що прикріплені до стін 13. Пластини 3 - всі однакові, виконані прокатом з легкого міцного матеріалу, їх повздовжні краї звернуті в трубки: з однієї сторони - меншого 14 діаметру, а з другої сторони - більшого 15 діаметру з повздовжнім отвором 16. При вставлянні двох пластин 3 одну в одну трубки 14 і 15 складають шарнір з можливістю перевороту однієї пластини відносно іншої - 90°, що цілком достатньо для згортання полотна 1 в правий і лівий рулони 2. В меншій трубці 14 знизу кожної пластини 3 встановлено і закріплено опірний елемент 11, виконаний у вигляді шарика-підшипника 17 або пальця з закріпленим торцем. Для запору жалюзі на нижніх кінцях рейок 4 встановлено стопорні защипки 16 на кожну половину полотна і для них отвори 19 в нижній напрямній 7. Жалюзі використовують для захисту вікон, дверей та інших отворів споруд. У вихідному положенні обидві частини полотна 1 знаходяться з боків отвору в крайньому положенні і згорнуті в рулони 2. Опірні елементи 11, їх шарики і пальці 17, опираючись в дно пазів 10 нижніх коробів 8, утримують всі пластини 3 полотна 1 в згорнутому стані у вигляді рулонів 2. Для закриття прорізу жалюзі беруть ручку 5 з одного боку полотна 1 і зусиллям рук подають її до середини прорізу. При цьому рулон 2 розгортається, так як ця половина полотна витягується з коробів 8, а його опірні елементи 11 котяться по напрямній 7, чим полегшується встановлення жалюзі, так як зменшується сила тертя. Встановивши одну половину полотна і закріпивши її защіпкою 18 в отворі 19, робітник таким же чином встановлює і іншу половину. Додатково можна ще на рейки 4 навісити замок (не показано). Для відкриття прорізу обидві частини жалюзі задвигають послідовно в короби 2 і в них їх закріплюють. Для цього ручки 4 подають в зворотних напрямах, попередньо відстопоривши їх - висунувши і зафіксувавши в піднятому положенні защіпки 18. Пази 10 на дні коробів 12 будуть сприяти пересуванню полотна і запобігання втиканню, які без них були б можливі всередині кожного рулона 2. Технічна перевага даного в зрівнянні з прототипом полягає в тому, що воно конструктивно про 2 37596 стіше - не потребує механічного, електричного та інших яких-небудь приводів, так як відкриття і закриття прорізу здійснюється вручну, в силу того, що маса жалюзі спирається на слизьку поверхні напрямних і вона зменшена за рахунок використання більш легких і міцних матеріалів і без металоємних шарнірів. Вважаємо, що жалюзі з ручним управлінням знайде широке використання в спорудах промислового і торговельного призначення, особливо в тих випадках, коли мають місце часті перебої електроенергії. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 3 37596 Фіг. 8 Фіг. 9 Фіг. 10 Фіг. 11 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
