Жалюзі сонцезахисні з горизонтальними пластинами екранування

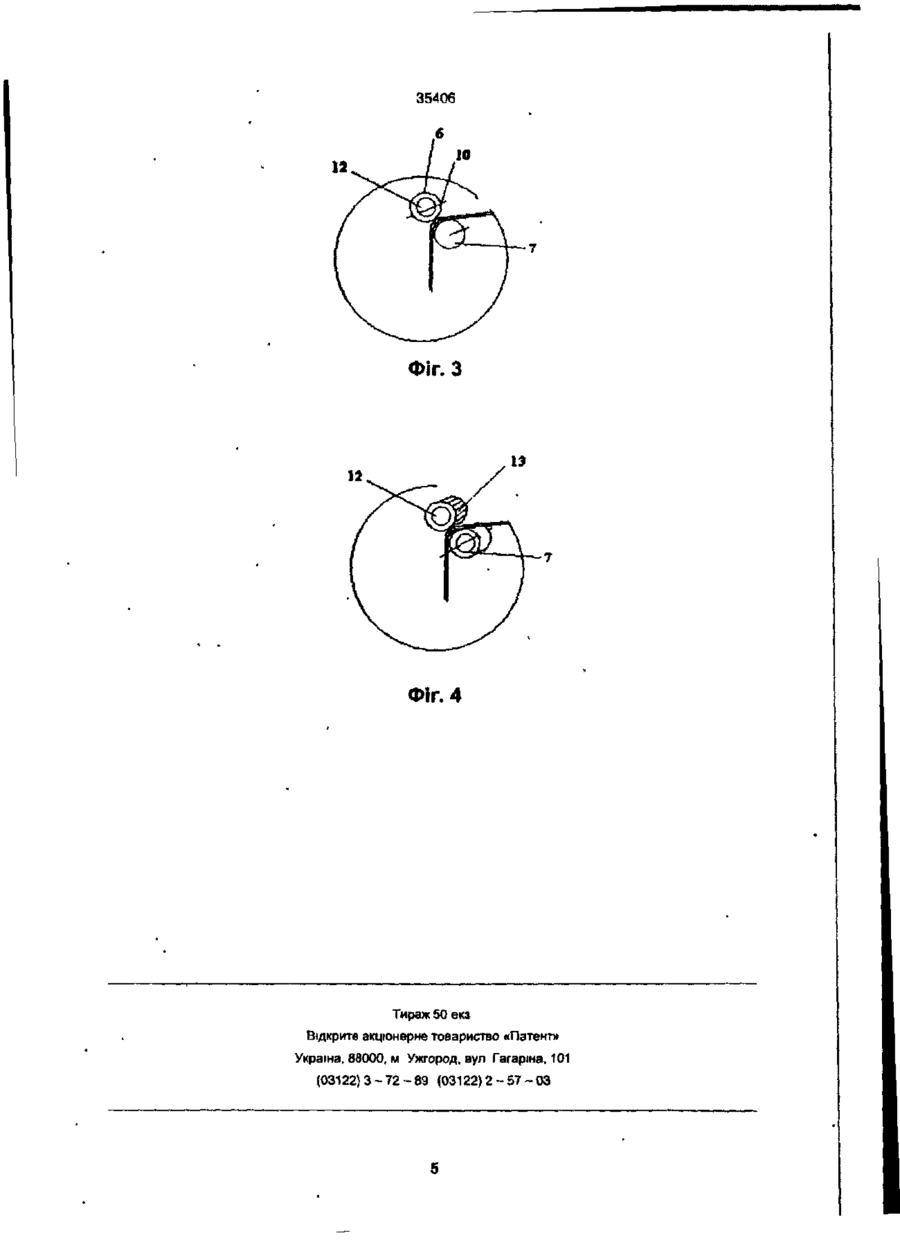

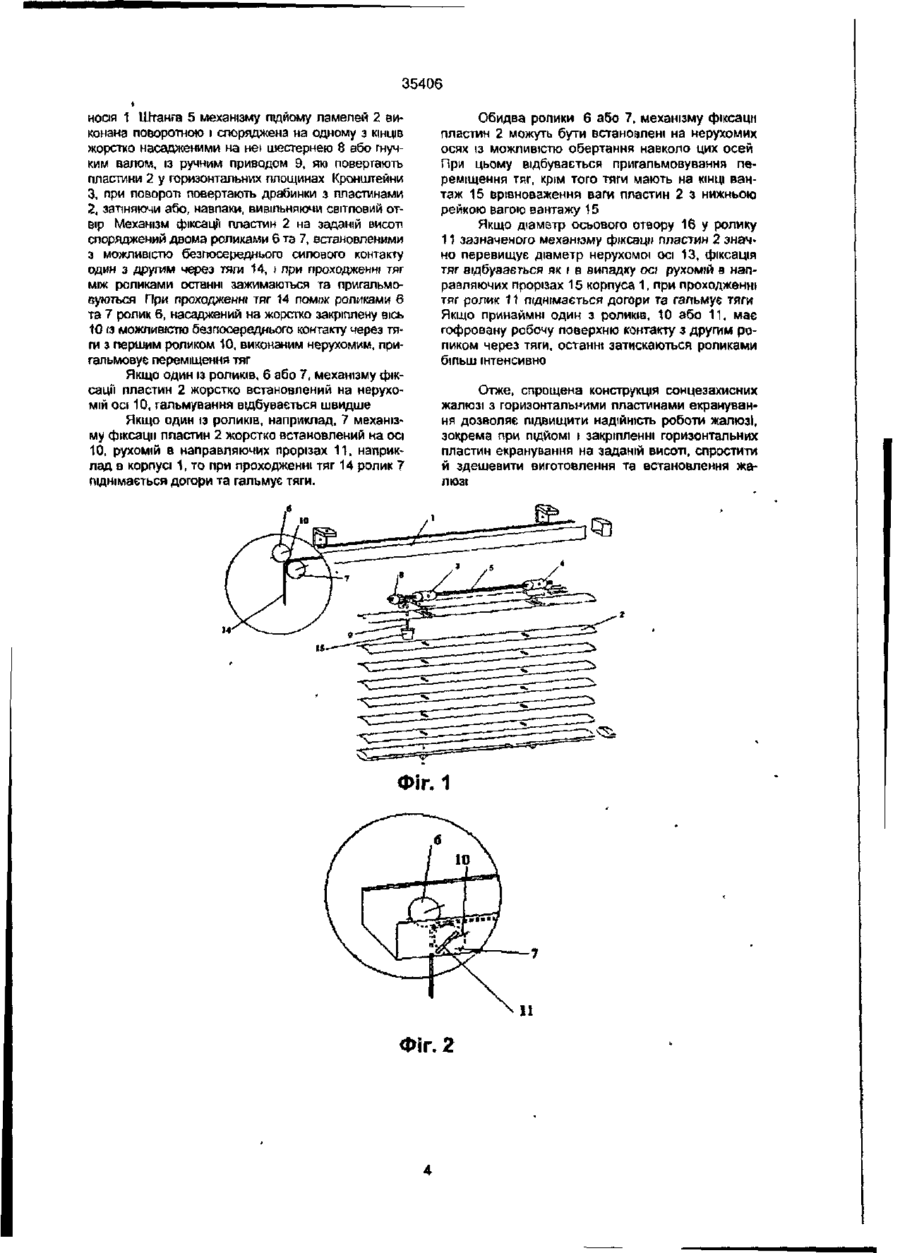

1 Жалюзі сонцезахисні з горизонтальними пластинами екранування, що містять коробчастий корпус-носій, змонтований у верхній частині світлового отвору, набір рухомих у вертикальному напрямку горизонтальних пластин екранування Із нижньою рейкою-вантажем, підвішених принаймні на двох парах гнучких тяг у вигляді драбинок, механізм підйому горизонтальних пластин екранування, у якому зазначені тяги сполучені принаймні з двома парами кронштейнів, жорстко закріплених на штанзі, виконаній у вигляді циліндричного стрижня і розташованій уздовж корпуса-носія, та механізм фіксації горизонтальних пластин екранування на заданій висоті, які відрізняються тим, що штанга виконана поворотною відносно корпуса-носія від приводу, а механізм фіксації горизонтальних пластин екранування на заданій висоті споряджений двома роликами, встановленими на осях з можливістю безпосереднього силового контакту один з одним через тяги 2. Жалюзі за п 1, які відрізняються тим, що штанга, яка виконана поворотною, споряджена на одному з кінців жорстко насадженою на неї привідною шестірнею 8 Жалюзі за п.1, які відрізняються тим, що у зазначеному механізмі фіксації горизонтальних пластин екранування принаймні один з роликів має гофровану робочу поверхню контакту з другим роликом через тяги Винахід відноситься до захисних від сонячного світла пристроїв, а саме до сонцезахисних пристроїв Із горизонтальними підіймально-поворотними пластинами екранування. Існуючі конструкції віконних жалюзі практично всіх різновидів знайшли застосування у якості світлових захисних екранів Подальше удосконалювання віконних жалюзі по підвищенню надійності і розширенню можливостей дизайну призводить до ускладнення fx конструкції 3 іншого боку, прагнення спростити конструкцію жалюзі утруднює їх експлуатацію і призводить до характерних відмов іполамок Відома конструкція жалюзі з горизонтальними підіймально-поворотними пластинами екранування за а с. СРСР № 503 989, кл. Е06В 9/32, 1976, що містить горизонтальний вал з котушками повороту, що обгинаються тягою повороту, що з'єднує горизонтальні пластини екранування (ламелі) з нижньою рейкою і прикріплені до нижньої рейки двох тяги підйому На горизонтальному валу змонтований диск, що має ступицю. У диску виконаний отвір, розташований ексцентрично відносно подовжньої осі горизонтального вала Через зазначений отвір пропущена тяга підйому, що обгинає ступицю диска з протилежних сторін Кожна 7 Жалюзі за п 1, які відрізняються тим, що у зазначеному механізмі фіксації горизонтальних пластин екранування діаметр осьового отвору в одному з роликів значно перевищує діаметр його осі (0 О со 35406 э тяги підйому обігнена через свій ролик і пропущена через пази горизонтальних пластин екрануваннй до місця кріплення з нижньою рейкою Горизонтальний вал з котушками, опорами та диском, а також ролики розміщені в корпусі-носієві, закріпленому у верхній частині затемнюваного світлового отвору, наприклад вікна Вільні кінці тяги підйому випущені назовні і забезпечені ручками. Надаючи силовий вплив одночасно на обидва кінці цієї тяги, можна підіймати або опускати горизонтальних пластин екранування з нижньою рейкою, а діючи на один з кінців, розвертати їх в горизонтальних площинах у відповідну сторону Даний пристрій відрізняється великою простотою. Однак для фіксації горизонтальних пластин екранування цього пристрою як по висоті отвору, що затемняється, так і по куту їх розвороту в горизонтальних площинах необхідно закріпляти тягу підйому на одному з елементів, що обмежують затемнюваний отвір (наприклад, підв'язувати до підвіконня), що і визначає недосконалість відомої конструкції. • Відома пластинчата завіса (Заявка ФРН № З 510 817, кл. Е06В 9/32, 1985), кінці підіймальної тяги в якому виведені з несучого корпусу в районі одного з торців цього корпусу, а кінці поворотної тяги - в районі іншого його торця. Поворотна тяга обігнена через ролик, що насаджений на черв'як, введений в зачеплення з черв'ячним сектором, змонтованим на горизонтальному валу. Такий пристрій забезпечує надійну, фіксацію горизонтальних пластин екранування в будь-якому їх положенні, що визначається кутом їх розвороту в горизонтапьних площинах. Однак І ця конструкція не забезпечує фіксацію горизонтальних пластин екранування по висоті їх підйому. Для їх утримання на заданій висоті (крім крайнього нижнього положення) необхідно прив'язувати тягу підйому, що вносить певні експлуатаційні незручності. Відомі жалюзі, конструкція яких дозволяє якщо не усунути, то обмежити зазначений недолік. Прикладом цього пристрою можуть служити жалюзі з шнуровим замком по патенту РФ № 2054 115, кл. Є06В 9/32, 1996. У вузлі підйому і фіксації горизонтальних пластин екранування цього пристрою перед виходом з несучого корпусу гнучка тяга їх підйому пропущена через зазор, утворений між корпусом і притискуючим елементом із зубами, виконаному на одноплечому важелі з ексцентричним розташуванням зубів відносно його осі, -а канап під кінці підіймальних шнурів продовжений у виступі цього важеля. При знятті зусилля з тяги горизонтальні пластини екранування та нижня рейка прагнуть опуститися вниз під дією власної маси, натягуючи підіймальний шнур. Останні ж, контактуючи з притискуючим елементом із зубами, прагнуть розвернути його І підняти вище. Це веде до подальшого збільшення зусилля притиску тяги, що забезпечує фіксацію горизонтальних пластин екранування на заданій висоті Недоліками відомого пристрою є його конструктивна складність, необхідність особливо точного його збирання І установки, що зумовлює його порівняно високу вартість, а також підвищений знос гнучкої тяги, особливо в МІСЦІ контакту із зубами притискуючого елемента. На нашу думку, ву зол фіксації горизонтальних пластин екранування по висоті є найбільш слабим місцем відомих пристроїв. Відомі також жалюзі світлозахисні з поворотним пристроєм за заявкою ФРН № 3 313 833, кл Е Об В 9/32. які і прийняті за прототип винаходу. Жалюзі-прототип мають коробчастий корпус-носій, закріплений у верхній частині світлового отвору, що затемнюється, набір рухомих у вертикальному напрямку горизонтальних пластин екранування із нижньою рейкою-вантажем, підвішених принаймні на двох парах гнучких тяг у вигляді драбинок, механізм підйому горизонтальних пластин екранування, у якому зазначені тяги сполучені принаймні з двома парами кронштейнів, жорстко закріплених на штанзі, виконаній у вигляді циліндричного стрижня, і розташованій уздовж корпуса-носія, механізм вертикального переміщення горизонтальних пластин екранування і механізм розвороту горизонтальних пластин екранування в горизонтальних площинах. Останній виконаний у вигляді розміщеної в корпусі-носієві гвинтовог пари - гвинта, сполученого з приводом цього механізму, і каретки (гайки), змонтованої з можливістю переміщення вздовж корпуса-носія. Гвинтова пара змонтована біля одного з торців корпуса-носія, через який І введений в цей корпус вал електроприводу механізму розвороту горизонтальних пластин екранування Гвинт забезпечений упорами, що обмежують хід каретки в ту або іншу сторони. Як опора для каретки служать внутрішні стінки корпуса-носія. На віддаленому від каретки торці зазначена штанга у вигляді циліндричного стрижня мо» же мати опору. На штанзі насаджені дві пари кронштейнів з гніздами для закладення гнучких драбинок. Відстань між сусідніми торцями кронштейнів, що входять в одну і ту ж пару, дорівнює ходові каретки з одного крайнього положення в інше, що забезпечує розворот горизонтальних пластин екранування на кут, рівний приблизно 90 е відносно їх нейтрального положення в той або інший бік. Одна пара кронштейнів розташована біля торця каретки, найбільш видаленого від торця корпусаносія, де знаходиться ця каретка, а друга пара - біля протилежного торця корпуса-носія. Обидва верхніх кінця кожної э гнучких драбинок введені у внутрішню порожнину корпуса-носія, і кожний кінець пропущений через свій отвір. Наявний також механізм фіксації' горизонтальних пластин екранування на заданій висоті. Фіксація горизонтальних пластин екранування по висоті визначається переміщенням каретки по довжині корпусу. Кут підйому гвинтової лінії' у різьбових поверхонь гвинта і каретки зазначеної* гвинтової пари менше кута тертя в цій парі, що забезпечує фіксацію горизонтальних пластин екранування в нейтральному, проміжних І крайніх положеннях Ознаками, що є спільними з прототипом, в конструкції жалюзі сонцезахисних з горизонтальними пластинами екранування, що містять коробчастий корпус-носій, змонтований у верхній частині світлового отвору, набір рухомих у вертикапьному напрямку горизонтальних пластин екранування із нижньою рейкою-вантажем, підвішених принаймні на двох парах гнучких тяг у вигляді драбинок, механізм підйому горизонтальних пластин екранування, у якому зазначені тяги спопучені при 35406 наймні з двома парами кронштейнів, жорстко закріплених на штанзі, виконаній у вигляді циліндричного стрижня, і розташованій уздовж корлуса-носія, та механізм фіксації горизонтальних пластин екранування на заданій висоті. Причинами, які перешкоджають досягненню очікуваного технічного результату, є конструктивна складність відомих пристроїв, необхідність особливо точного їх збирання і встановлювання, що зумовлює їх порівняно високу вартість, а також підвищений знос гнучких драбинок в порівнянні з аналогічними відомими пристроями а останньому окремо взятому випадку Задачею, поставленою при створенні даного винаходу, є в конструкції жалюзі сонцезахисних з горизонтальними пластинами екранування підвищити надійність роботи жалюзі, зокрема при підйомі і закріпленні горизонтальних пластин екранування на заданій висоті, спростити і здешевити їх виготовлення. Зазначена задача вирішується тим, що в конструкції жалюзі сонцезахисних з горизонтальними пластинами екранування, що містять коробчастий корпус-носій, змонтований у верхній частині світлового отвору, набір рухомих у вертикальному напрямку горизонтальних пластин екранування із нижньою рейкою, підвішених принаймні на двох парах гнучких тяг у вигляді драбинок, механізм підйому горизонтальних пластин екранування, у якому зазначені тяги сполучені принаймні з двома парами кронштейнів, жорстко закріплених на штанзі, виконаній у вигляді циліндричного стрижня, і розташованій уздовж корпуса-носія, та механізм фіксації горизонтальних пластин екрануван-, ня на заданій висоті, згідно з винаходом штанга виконана поворотною відносно корпуса-носія від приводу, а механізм фіксації горизонтальних пластин екранування на заданій висоті споряджений двома роликами, встановленими на осях з можливістю безпосереднього силового контакту один з другим через тяги. При цьому штанга, яка виконана поворотною, споряджена на одному з кінців жорстко насадженою на неї приводною шестернею. Один з роликів зазначеного механізму фіксації горизонтальних пластин екранування встановлений на нерухомій осі з можливістю обертання навколо неї, а тяги мають на кінці вантаж врівноваження ваги* горизонтальних пластин екранування та нижньої рейки. ' Обидва ролики зазначеного механізму фіксації горизонтальних пластин екранування встановлені на нерухомих осях з можливістю обертання навколо цих осей. Один з роликів зазначеного механізму фіксацїї горизонтальних пластин екранування жорстко встановлений на нерухомій осі. Один з роликів зазначеного механізму фіксації горизонтальних пластин екранування встановлений на осі, рухомій в направляючих прорізах корпуса. У зазначеному механізмі фіксації горизонтальних пластин екранування діаметр осьового отвору в одному з роликів значно перевищує діаметр його осі. Окрім того, у зазначеному механізмі фіксації горизонтальних пластин екранування принаймні один з роликів має гофровану робочу поверхню контакту з другим роликом через тяги. Пристрій схематично зображений на фігурах креслень, дена фіг. 1 наведений загальний його вигляд з виділеним вузлом механізма вертикального переміщення і фіксації горизонтальних пластин екранування на висоті; і на фіг. 2 - 4 зображені варіанти конструктивного виконання зазначеного вузла механізме вертикального переміщення і фіксації горизонтальних пластин екранування на висоті. Відповідно до креслень жалюзі сонцезахисні з горизонтальними пластинами екранування (ламелями) містять коробчастий корпус-носій 1, що монтують у верхній частині світлового отвору, набір рухомих у вертикальному иапрямку горизонтальних пластин екранування 2 із нижньою рейкою, підвішених принаймні на двох гнучких драбинках, механізм підйому пластин 2, у вигляді принаймні двох гнучких тяг сполучених Із принаймні' двома парами кронштейнів 3 та 4, жорстко встановлених на штанзі, виконаній, наприклад, у вигляді циліндричного стрижня 5, і розташованій уздовж корпуса-носія 1, механізм фіксації пластин 2 на заданій висоті, споряджений двома роликами 6 та 7, встановленими на осях з можливістю безпосереднього^скловога контакту один з другим через тяги, і механізм повороту пластин 2 у горизонтальних площинах, при цьому штанга механізму підйому пластин у вигляді циліндричного стрижня 5 виконана поворотною і споряджена на одному з кінців жорстко насадженою на неї шестернею 8 із ручним приводом 9, які складають механізм повороту пластин 2 у горизонтальних площинах. Ролик 6 насаджений на жорстко закріплену вісь 10 із , можливістю безпосереднього контакту через тяги з другим роликом 7, виконаним нерухомим. Як варіант, стрижень 5 жорстко з'єднаний з гнучким валом, що служить приводом повороту. Крім того, один із роликів, 6 або 7, зазначеного механізму фіксації пластин 2 (ламелей) може бути 2 жорстко встановленим на нерухомій осі, наприклад, 10. Як варіанти, один із роликів, наприклад, ролик 7 зазначеного механізму фіксації пластин 2 може бути жорстко встановлений (фіг. 2) на осі, рухомій в направляючих прорізах 11 корпуса 1 • Обидва ролики. 6 або 7, механізму фіксації пластин 2 можуть бути встановлені на нерухомих осях Із можливістю обертання навколо цих осей Діаметр осьового от-. вору 12 у ролику 6 (фіг. 3) зазначеного механізму фіксації пластин 2 може значно перевищувати діаметр нерухомої осі 10. І, нарешті, в зазначеному механізмі вертикального переміщення та фіксації пластин 2 принаймні один з роликгв, в або 7 (фіг. 4), має гофровану робочу поверхню 13 контакту з другим роликом через тяги 14. Пристрій працює наступним чином. Горизонтальні пластини (ламелі) 2 Із нижньою рейкою-вантажем, підвішені на принаймні двох гнучких драбинках. Набір пластин із нижньою рейкою-вантажем піднімають по висоті за допомогою зазначених тяг-дрзбинок. Гнучкі тяги сполучені із двома парами кронштейнів 3 і 4, жорстко встановлених на штанзі, виконаній, у вигляді циліндричного стрижня 5,1 розташованій уздовж корпуса 35406 носія 1 Штанга 5 механізму підйому ламелей 2 виконана поворотною і споряджена на одному з КІНЦІВ жорстко насадженими на неї шестернею 8 або гнучким валом, із ручним приводом 9, яю повергають пластини 2 у горизонтальних площинах Кронштейни З, при повороті повертають драбинки з пластинами 2, затіняючи або, навпаки, вивільняючи світловий отвір Механізм фіксації пластин 2 на заданій висоті споряджений двома роликами 6 та 7, встановленими з можливістю безпосереднього силового контакту один з друпш через тяги 14, t при проходженні тяг між роликами останні зажимаються та пригальмовуються При проходженні тяг 14 поміж роликами б та 7 ролик 6, насаджений на жорстко закріплену вісь 10 із можливістю безпосереднього контакту через тяги з першим роликом 10, виконаним нерухомим, пригальмовує переміщення тяг Обидва ролики 6 або 7, механізму фіксаци пластин 2 можуть бути встановлені на нерухомих осях із можливістю обертання навколо цих осей При цьому відбувається пригальмовування переміщення тяг, крім того тяги мають на КІНЦІ вантаж 15 врівноваження ваги пластин 2 з нижньою рейкою вагою вантажу 15 Якщо діаметр осьового отвору 16 у ролику 11 зазначеного механюму фіксації пластин 2 значно перевищує діаметр нерухомої осі 13, фіксація тяг відбувається як і в випадку осі рухомій в направляючих прорізах 15 корпуса 1, при проходженні тяг ролик 11 піднімається догори та гальмує тяги Якщо принаймні один з роликів, 10 або 11, має гофровану робочу поверхню контакту з другим роликом через тяги, останні затискаються роликами більш інтенсивно Якщо один із роликів, 6 або 7, механізму фіксації пластин 2 жорстко встановлений на нерухомій осі 10, гальмування відбувається швидше Якщо один із роликів, наприклад. 7 механізму фіксаци пластин 2 жорстко встановлений на осі 10, рухомій в направляючих прорізах 11, наприклад в корпусі 1, то при проходженні тяг 14 ролик 7 піднімається догори та гальмує тяги. Отже, спрощена конструкція сонцезахисних жалюзі з горизонтальними пластинами екранування дозволяє підвищити надійність роботи жалюзі, зокрема при ПІДЙОМІ і закріпленні горизонтальних пластин екранування на заданій висоті, спростити й здешевити виготовлення та встановлення жалюзі ФІГ. 1 Фіг. 2 Фіг. З Фіг 4 Тираж 50 ека Відкрите акціонерне товариство «Патент» Україна, 86000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
