Утримувач одноразового стаканчика

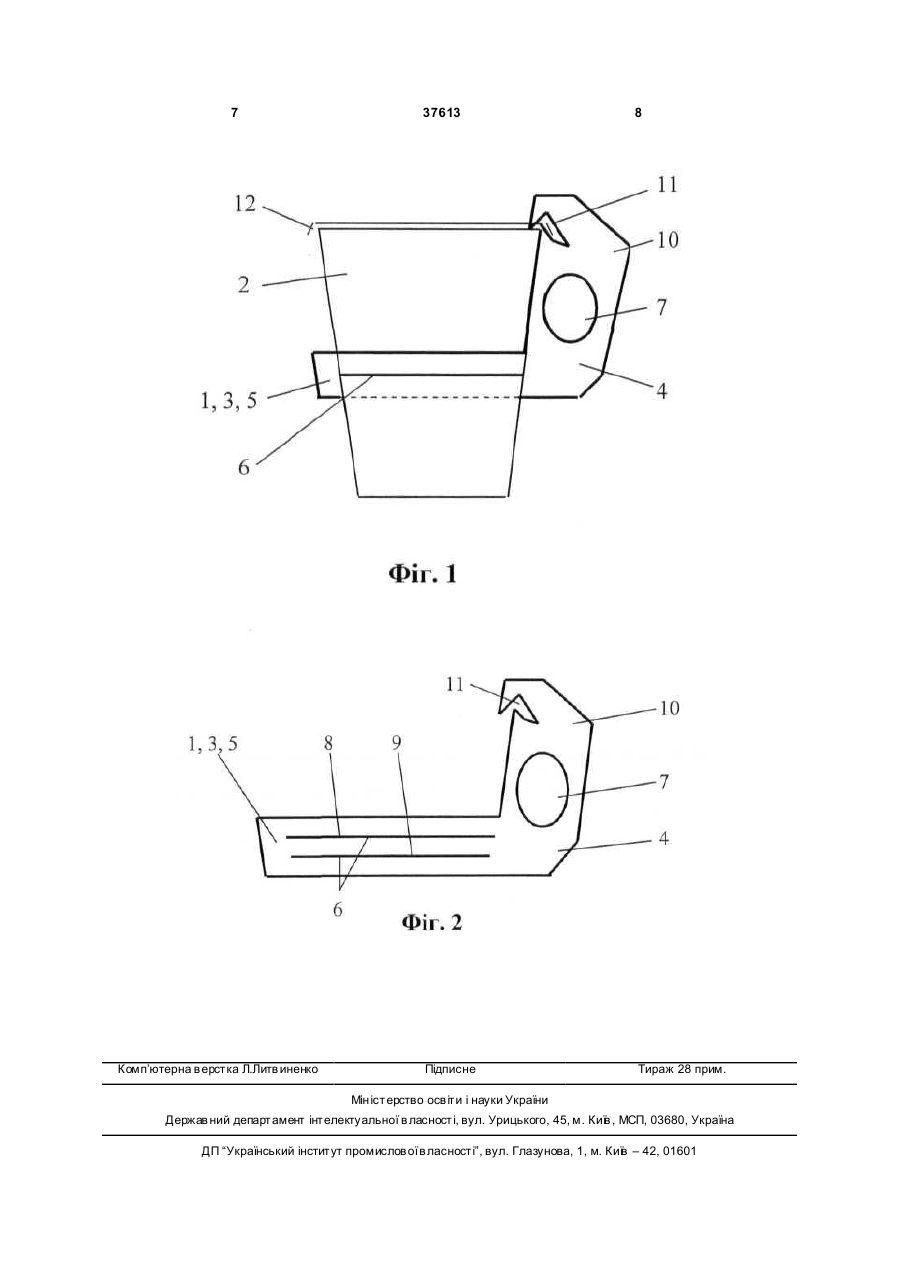

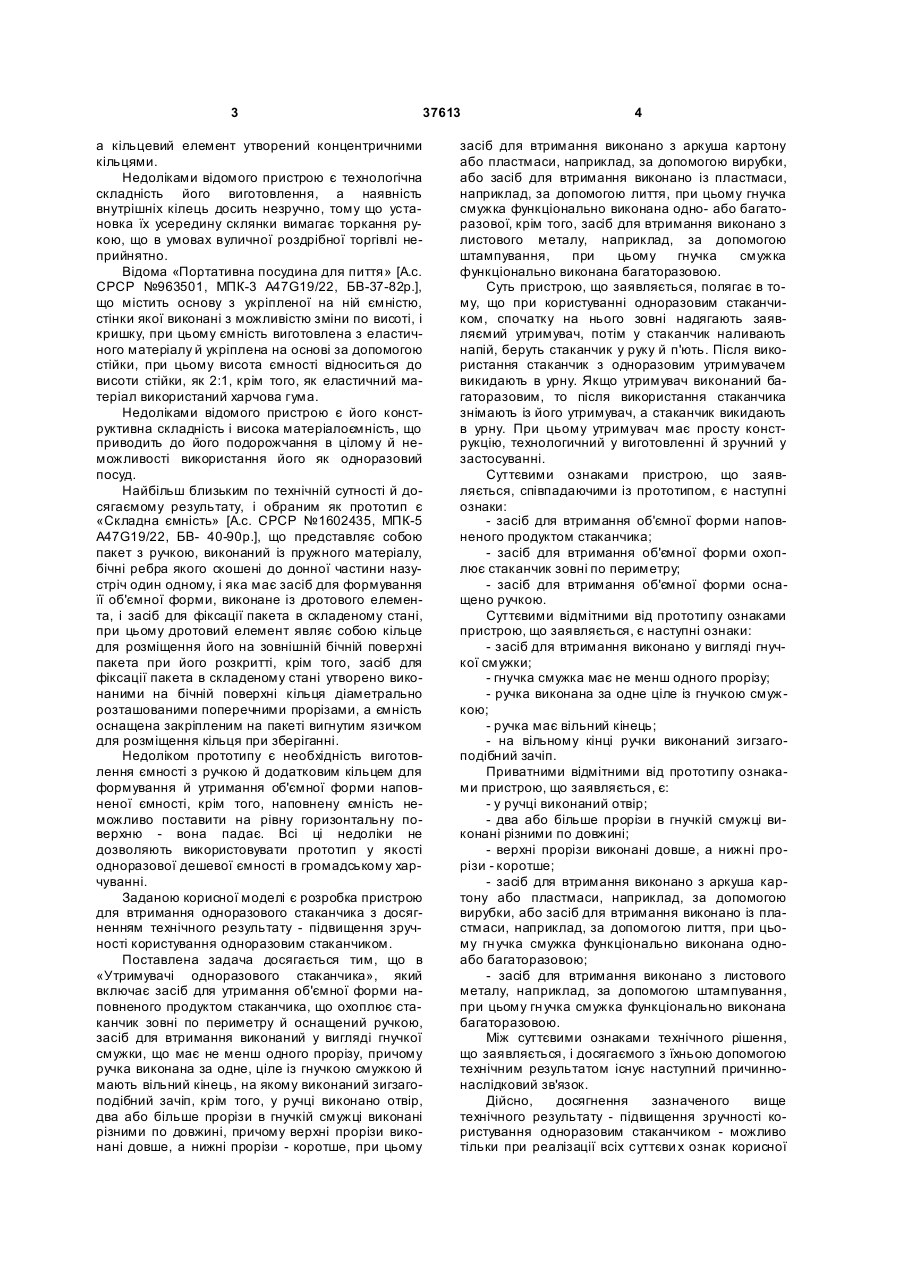

1. Утримувач одноразового стаканчика, що містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру і оснащений ручкою, який відрізняє ться тим, що засіб для втримання виконано у вигляді гнучкої смужки, що має не менше одного прорізу, причому ручка виконана за одне ціле з гнучкою смужкою і має вільний кінець, на якому виконаний зигзагоподібний зачіп. 2. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що в ручці виконаний отвір. 3. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що два або більше прорізи в гнучкій смужці виконані різними по довжині, U 2 (19) 1 3 37613 а кільцевий елемент утворений концентричними кільцями. Недоліками відомого пристрою є технологічна складність його виготовлення, а наявність внутрішніх кілець досить незручно, тому що установка їх усередину склянки вимагає торкання рукою, що в умовах вуличної роздрібної торгівлі неприйнятно. Відома «Портативна посудина для пиття» [A.c. СРСР №963501, МПК-3 А47G19/22, БВ-37-82p.], що містить основу з укріпленої на ній ємністю, стінки якої виконані з можливістю зміни по висоті, і кришку, при цьому ємність виготовлена з еластичного матеріалу й укріплена на основі за допомогою стійки, при цьому висота ємності відноситься до висоти стійки, як 2:1, крім того, як еластичний матеріал використаний харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріалоємність, що приводить до його подорожчання в цілому й неможливості використання його як одноразовий посуд. Найбільш близьким по технічній сутності й досягаємому результату, і обраним як прототип є «Складна ємність» [A.c. СРСР №1602435, МПК-5 А47G19/22, БВ- 40-90p.], що представляє собою пакет з ручкою, виконаний із пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, і яка має засіб для формування її об'ємної форми, виконане із дротового елемента, і засіб для фіксації пакета в складеному стані, при цьому дротовий елемент являє собою кільце для розміщення його на зовнішній бічній поверхні пакета при його розкритті, крім того, засіб для фіксації пакета в складеному стані утворено виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємність оснащена закріпленим на пакеті вигнутим язичком для розміщення кільця при зберіганні. Недоліком прототипу є необхідність виготовлення ємності з ручкою й додатковим кільцем для формування й утримання об'ємної форми наповненої ємності, крім того, наповнену ємність неможливо поставити на рівну горизонтальну поверхню - вона падає. Всі ці недоліки не дозволяють використовувати прототип у якості одноразової дешевої ємності в громадському харчуванні. Заданою корисної моделі є розробка пристрою для втримання одноразового стаканчика з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Поставлена задача досягається тим, що в «Утримувачі одноразового стаканчика», який включає засіб для утримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру й оснащений ручкою, засіб для втримання виконаний у вигляді гнучкої смужки, що має не менш одного прорізу, причому ручка виконана за одне, ціле із гнучкою смужкою й мають вільний кінець, на якому виконаний зигзагоподібний зачіп, крім того, у ручці виконано отвір, два або більше прорізи в гнучкій смужці виконані різними по довжині, причому верхні прорізи виконані довше, а нижні прорізи - коротше, при цьому 4 засіб для втримання виконано з аркуша картону або пластмаси, наприклад, за допомогою вирубки, або засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття, при цьому гнучка смужка функціонально виконана одно- або багаторазової, крім того, засіб для втримання виконано з листового металу, наприклад, за допомогою штампування, при цьому гнучка смужка функціонально виконана багаторазовою. Cуть пристрою, що заявляється, полягає в тому, що при користуванні одноразовим стаканчиком, спочатку на нього зовні надягають заявляємий утримувач, потім у стаканчик наливають напій, беруть стаканчик у руку й п'ють. Після використання стаканчик з одноразовим утримувачем викидають в урну. Якщо утримувач виконаний багаторазовим, то після використання стаканчика знімають із його утримувач, а стаканчик викидають в урну. При цьому утримувач має просту конструкцію, технологичний у виготовленні й зручний у застосуванні. Суттєвими ознаками пристрою, що заявляється, співпадаючими із прототипом, є наступні ознаки: - засіб для втримання об'ємної форми наповненого продуктом стаканчика; - засіб для втримання об'ємної форми охоплює стаканчик зовні по периметру; - засіб для втримання об'ємної форми оснащено ручкою. Суттєвими відмітними від прототипу ознаками пристрою, що заявляється, є наступні ознаки: - засіб для втримання виконано у вигляді гнучкої смужки; - гнучка смужка має не менш одного прорізу; - ручка виконана за одне ціле із гнучкою смужкою; - ручка має вільний кінець; - на вільному кінці ручки виконаний зигзагоподібний зачіп. Приватними відмітними від прототипу ознаками пристрою, що заявляється, є: - у ручці виконаний отвір; - два або більше прорізи в гнучкій смужці виконані різними по довжині; - верхні прорізи виконані довше, а нижні прорізи - коротше; - засіб для втримання виконано з аркуша картону або пластмаси, наприклад, за допомогою вирубки, або засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття, при цьому гн учка смужка функціонально виконана одноабо багаторазовою; - засіб для втримання виконано з листового металу, наприклад, за допомогою штампування, при цьому гн учка смужка функціонально виконана багаторазовою. Між суттєвими ознаками технічного рішення, що заявляється, і досягаємого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, досягнення зазначеного вище технічного результату - підвищення зручності користування одноразовим стаканчиком - можливо тільки при реалізації всіх суттєви х ознак корисної 5 37613 моделі, при відсутності кожного з них досягнення технічного результату неможливо. Наприклад, якщо засіб для втримання виконано у вигляді гн учкої прямолінійної або криволінійної смужки з однією або декількома прорізами, то його просто виконати технологічно, наприклад, за допомогою вирубки контуру й просічки прорізу з листового матеріалу, або шляхом лиття пластмаси у форму. При цьому, якщо смужка буде виготовлена не з еластичного матеріалу, то неможливо легко надягти її на порожній одноразовий стаканчик, тому що його стінки легко деформуються й не тримають форму. Виконання ручки за одне ціле із гнучкою смужкою дозволяє зручно користуватися одноразовим стаканчиком із утримувачем при наповненні його рідиною й пиття напою із цього стаканчика. Виконання зигзагоподібного зачепа на вільному кінці ручки дозволяє зафіксувати утримувач за верхній ободок стаканчика, завдяки чому також чітко фіксується весь утримувач на одноразовому стаканчику. Інші суттєві ознаки технічного рішення, що заявляється, дозволяють здійснити конкретні варіанти використання утримувача з одноразовим стаканчиком. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, які містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні заявляємому пристрою. Тому можна стверджувати, що корисна модель, що заявляється, відповідає умові охороноспроможності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що те хнічне рішення, що заявляється, дозволяє використовувати його, наприклад, у дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв - соків, квасу, мінеральних вод і інших напоїв. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичної реалізації й ілюструється кресленнями. На Фіг.1 зображений утримувач із одним прорізом зі стаканчиком, на Фіг.2 показано розгорнення варіанта утримувача із двома прорізами. Утримувач 1 одноразового стаканчика 2 включає засіб для втримання об'ємної форми 3 наповненого продуктом стаканчика 2, що охоплює стаканчик 2 зовні по периметру й оснащений ручкою 4. 6 Засіб для втримання 3 виконано у вигляді гнучкої смужки 5 із прорізом 6, причому ручка 4 виконана за одне ціле зі смужкою 5. Ручка 4 має отвір 7. На гнучкій смужці 5 можуть бути виконані два або більше прорізи 6 різної довжини, причому верхні прорізи 8 виконані довше, а нижні прорізи 9 - коротше. На вільному кінці 10 ручки 4 виконаний зиґзаґоподібний зачіп 11. Утримувач 1 може бути виконаний з різних листових матеріалів, наприклад, із щільного картону або листової пластмаси, при цьому технологія його виготовлення проста - вирубка контуру утримувача й просічка прорізів на ньому. Виготовлення такого утримувача 1 з листового матеріалу можливо як у варіанті одноразового використання, так і варіанті багаторазового використання утримувача 1. Утримувач 1 може бути виготовлений одноабо багаторазовим шляхом лиття пластмаси у форми, а також багаторазовим - шляхом штампування з листового металу. При цьому, якщо смужка 5 буде виготовлена не з еластичного матеріалу, то неможливо легко надягти її на порожній одноразовий стаканчик 2, тому що його стінки легко деформуються й не тримають форму. Виконання ручки 4 за одне ціле із гнучкою смужкою 5 дозволяє зручно користуватися стаканчиком 2 із утримувачем 1 при наповненні його рідиною й пиття напою зі стаканчика. Готовий утримувач 1 стаканчика 2 з ручкою 4, надягають на порожній стаканчик 2, зачіпаючи його зачіп 11 за верхній ободок 12 стаканчика, і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за ручку 4, користувач випиває вміст стаканчика 2, а порожній одноразовий стаканчик 2 з одноразовим утримувачем 1 викидає в урну. Якщо утримувач 1 виконаний багаторазовим, то після використання стаканчика 2 знімають із нього утримувач 1, а одноразовий стаканчик 2 викидають в урн у. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування одноразовим стаканчиком, наповненим напоєм, причому те хнологія виготовлення утримувача 1 стаканчика 2 надзвичайно проста й не вимагає більших матеріальних і тр удових витрат. На підставі всього вищевикладеного можна зробити висновок, що задача, поставлена в дійсній корисній моделі - розробка пристрою для втримання одноразового стаканчика виконана з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. 7 Комп’ютерна в ерстка Л.Литв иненко 37613 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
