Тримач-підставка одноразового стаканчика

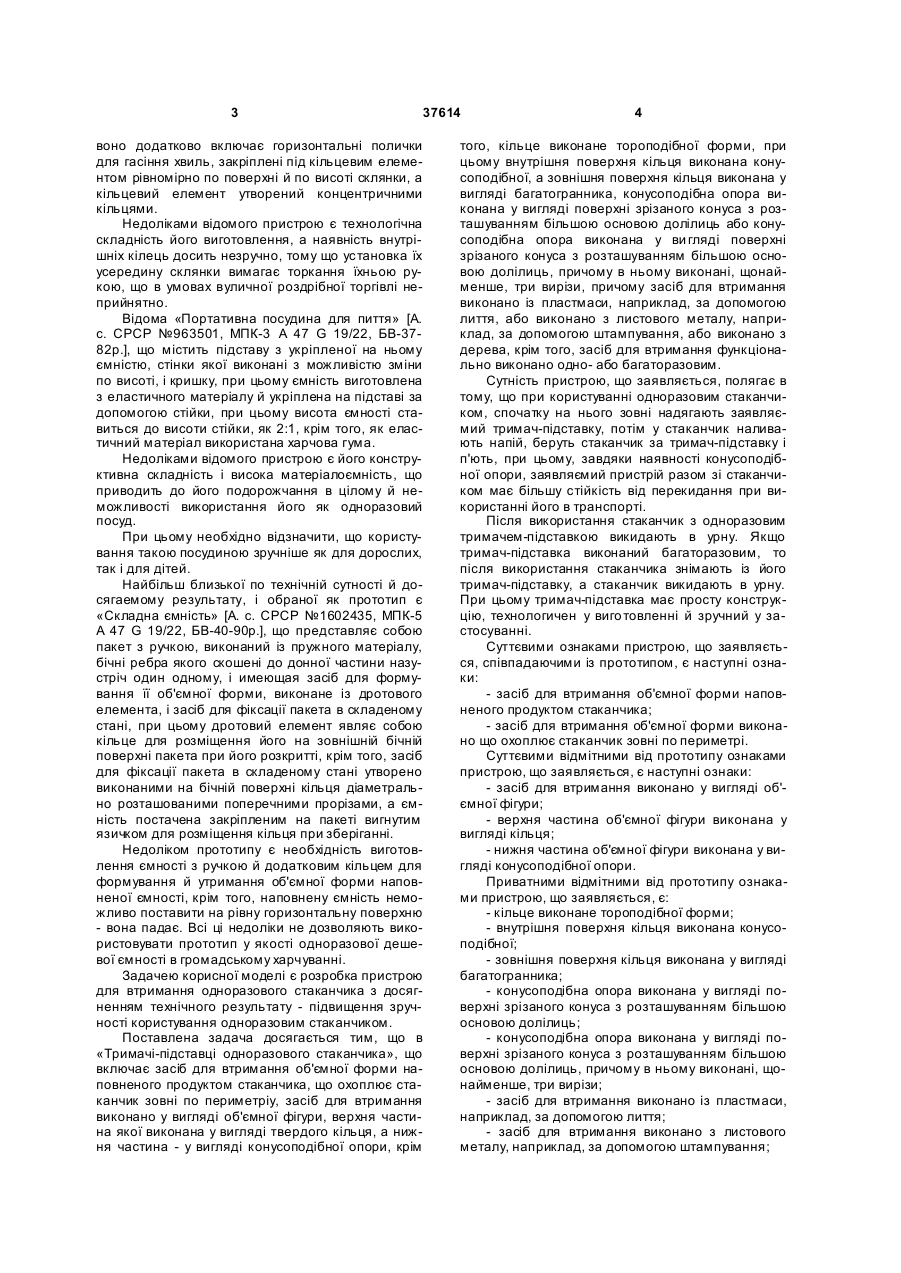

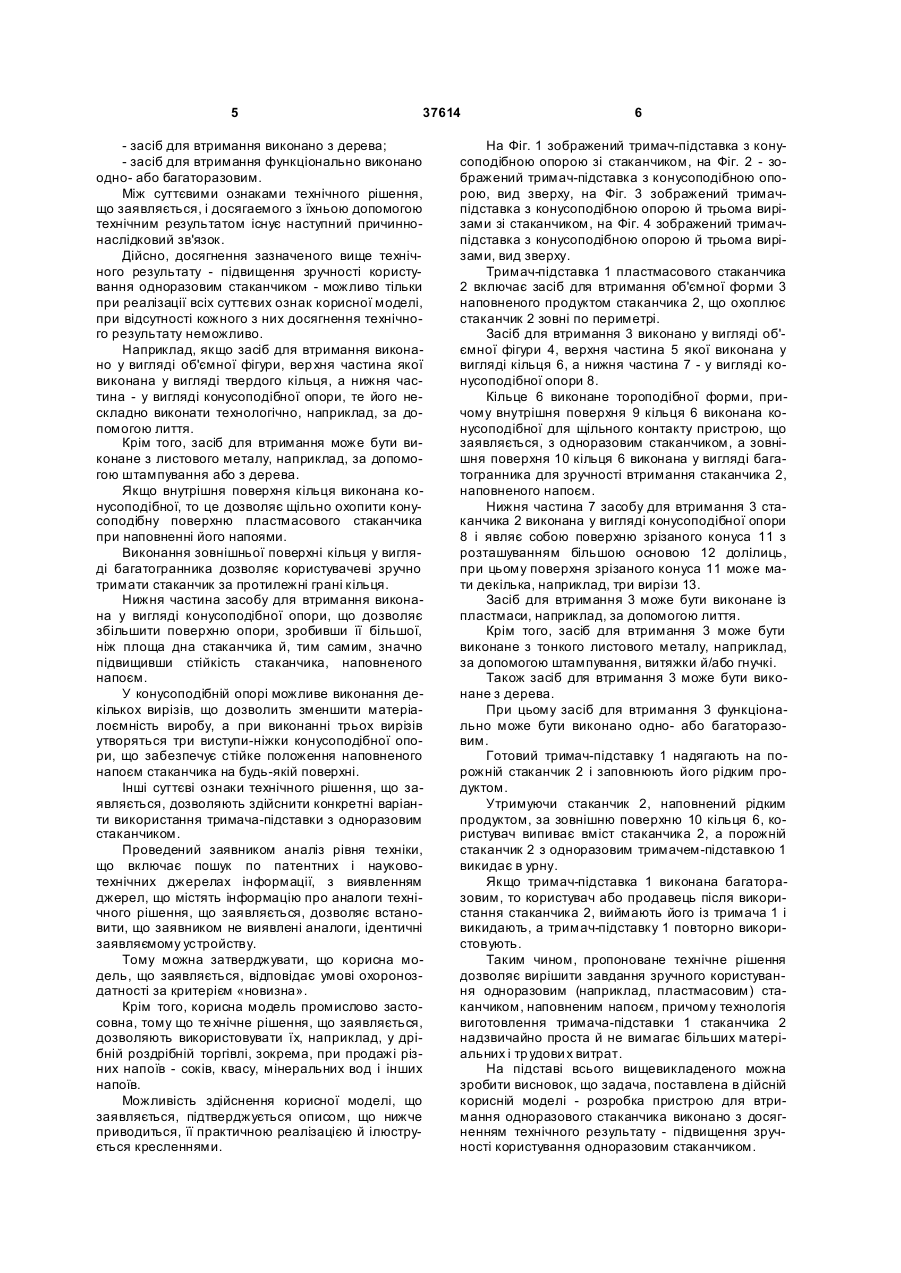

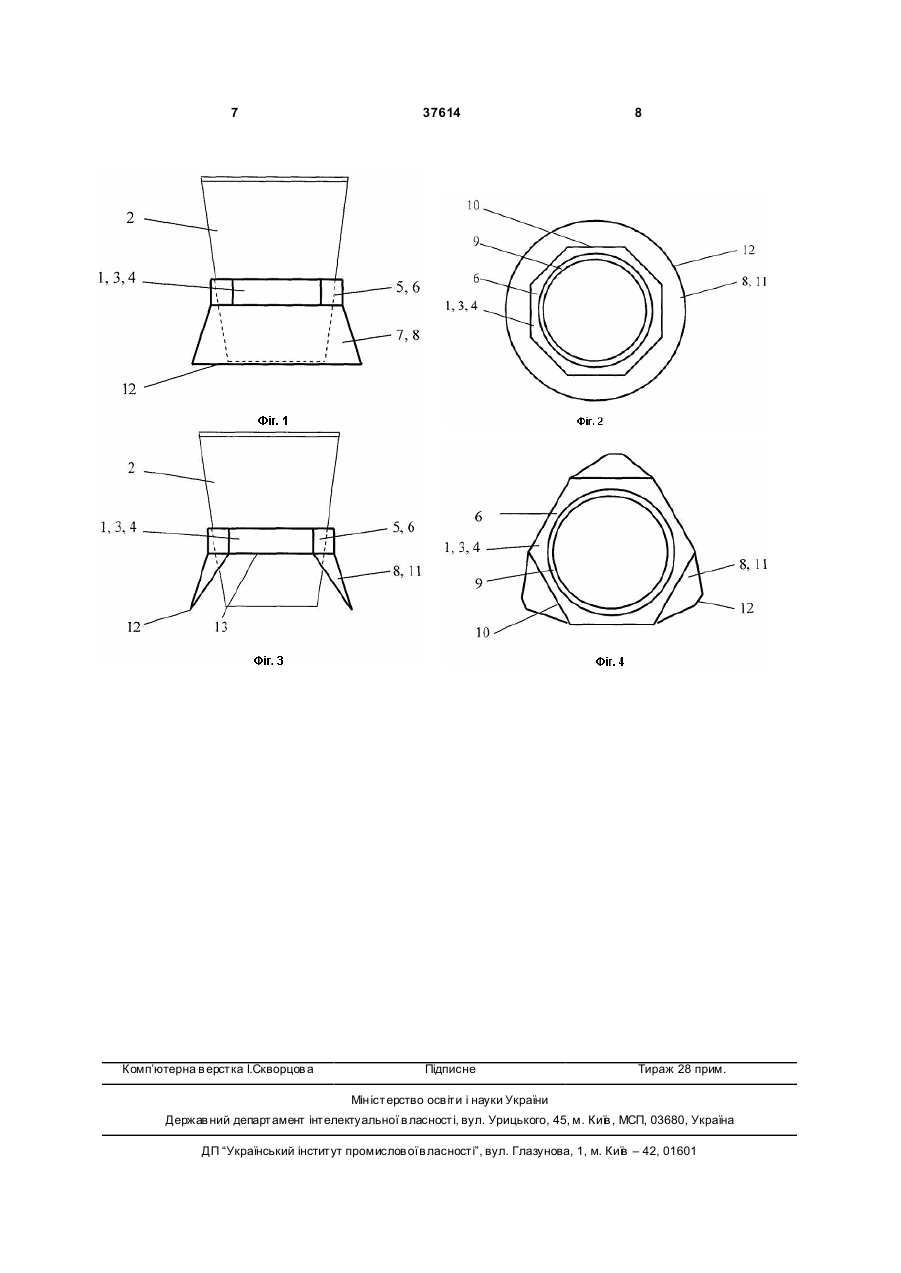

1. Тримач-підставка одноразового стаканчика, що містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру, який відрізняється тим, що засіб для втримання виконано у вигляді об'ємної фігури, верхня частина якої виконана у вигляді кільця, а нижня частина - у вигляді конусоподібної опори. 2. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що кільце виконане тороподібної форми. 3. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що внутрішня поверхня кільця виконана конусоподібною. 4. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що зовнішня поверхня кільця виконана у вигляді багатогранника. U 2 (19) 1 3 37614 воно додатково включає горизонтальні полички для гасіння хвиль, закріплені під кільцевим елементом рівномірно по поверхні й по висоті склянки, а кільцевий елемент утворений концентричними кільцями. Недоліками відомого пристрою є технологічна складність його виготовлення, а наявність внутрішніх кілець досить незручно, тому що установка їх усередину склянки вимагає торкання їхньою рукою, що в умовах вуличної роздрібної торгівлі неприйнятно. Відома «Портативна посудина для пиття» [А. с. СРСР №963501, МПК-3 А 47 G 19/22, БВ-3782p.], що містить підставу з укріпленої на ньому ємністю, стінки якої виконані з можливістю зміни по висоті, і кришку, при цьому ємність виготовлена з еластичного матеріалу й укріплена на підставі за допомогою стійки, при цьому висота ємності ставиться до висоти стійки, як 2:1, крім того, як еластичний матеріал використана харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріалоємність, що приводить до його подорожчання в цілому й неможливості використання його як одноразовий посуд. При цьому необхідно відзначити, що користування такою посудиною зручніше як для дорослих, так і для дітей. Найбільш близької по технічній сутності й досягаемому результату, і обраної як прототип є «Складна ємність» [А. с. СРСР №1602435, МПК-5 А 47 G 19/22, БВ-40-90p.], що представляє собою пакет з ручкою, виконаний із пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, і имеющая засіб для формування її об'ємної форми, виконане із дротового елемента, і засіб для фіксації пакета в складеному стані, при цьому дротовий елемент являє собою кільце для розміщення його на зовнішній бічній поверхні пакета при його розкритті, крім того, засіб для фіксації пакета в складеному стані утворено виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємність постачена закріпленим на пакеті вигнутим язичком для розміщення кільця при зберіганні. Недоліком прототипу є необхідність виготовлення ємності з ручкою й додатковим кільцем для формування й утримання об'ємної форми наповненої ємності, крім того, наповнену ємність неможливо поставити на рівну горизонтальну поверхню - вона падає. Всі ці недоліки не дозволяють використовувати прототип у якості одноразової дешевої ємності в громадському харчуванні. Задачею корисної моделі є розробка пристрою для втримання одноразового стаканчика з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Поставлена задача досягається тим, що в «Тримачі-підставці одноразового стаканчика», що включає засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметріу, засіб для втримання виконано у вигляді об'ємної фігури, верхня частина якої виконана у вигляді твердого кільця, а нижня частина - у вигляді конусоподібної опори, крім 4 того, кільце виконане тороподібної форми, при цьому внутрішня поверхня кільця виконана конусоподібної, а зовнішня поверхня кільця виконана у вигляді багатогранника, конусоподібна опора виконана у вигляді поверхні зрізаного конуса з розташуванням більшою основою долілиць або конусоподібна опора виконана у ви гляді поверхні зрізаного конуса з розташуванням більшою основою долілиць, причому в ньому виконані, щонайменше, три вирізи, причому засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття, або виконано з листового металу, наприклад, за допомогою штампування, або виконано з дерева, крім того, засіб для втримання функціонально виконано одно- або багаторазовим. Сутність пристрою, що заявляється, полягає в тому, що при користуванні одноразовим стаканчиком, спочатку на нього зовні надягають заявляємий тримач-підставку, потім у стаканчик наливають напій, беруть стаканчик за тримач-підставку і п'ють, при цьому, завдяки наявності конусоподібної опори, заявляємий пристрій разом зі стаканчиком має більшу стійкість від перекидання при використанні його в транспорті. Після використання стаканчик з одноразовим тримачем-підставкою викидають в урну. Якщо тримач-підставка виконаний багаторазовим, то після використання стаканчика знімають із його тримач-підставку, а стаканчик викидають в урну. При цьому тримач-підставка має просту конструкцію, технологичен у виго товленні й зручний у застосуванні. Суттєвими ознаками пристрою, що заявляється, співпадаючими із прототипом, є наступні ознаки: - засіб для втримання об'ємної форми наповненого продуктом стаканчика; - засіб для втримання об'ємної форми виконано що охоплює стаканчик зовні по периметрі. Суттєвими відмітними від прототипу ознаками пристрою, що заявляється, є наступні ознаки: - засіб для втримання виконано у вигляді об'ємної фігури; - верхня частина об'ємної фігури виконана у вигляді кільця; - нижня частина об'ємної фігури виконана у вигляді конусоподібної опори. Приватними відмітними від прототипу ознаками пристрою, що заявляється, є: - кільце виконане тороподібної форми; - внутрішня поверхня кільця виконана конусоподібної; - зовнішня поверхня кільця виконана у вигляді багатогранника; - конусоподібна опора виконана у вигляді поверхні зрізаного конуса з розташуванням більшою основою долілиць; - конусоподібна опора виконана у вигляді поверхні зрізаного конуса з розташуванням більшою основою долілиць, причому в ньому виконані, щонайменше, три вирізи; - засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття; - засіб для втримання виконано з листового металу, наприклад, за допомогою штампування; 5 37614 - засіб для втримання виконано з дерева; - засіб для втримання функціонально виконано одно- або багаторазовим. Між суттєвими ознаками технічного рішення, що заявляється, і досягаемого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, досягнення зазначеного вище технічного результату - підвищення зручності користування одноразовим стаканчиком - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, при відсутності кожного з них досягнення технічного результату неможливо. Наприклад, якщо засіб для втримання виконано у вигляді об'ємної фігури, вер хня частина якої виконана у вигляді твердого кільця, а нижня частина - у вигляді конусоподібної опори, те його нескладно виконати технологічно, наприклад, за допомогою лиття. Крім того, засіб для втримання може бути виконане з листового металу, наприклад, за допомогою штампування або з дерева. Якщо внутрішня поверхня кільця виконана конусоподібної, то це дозволяє щільно охопити конусоподібну поверхню пластмасового стаканчика при наповненні його напоями. Виконання зовнішньої поверхні кільця у вигляді багатогранника дозволяє користувачеві зручно тримати стаканчик за протилежні грані кільця. Нижня частина засобу для втримання виконана у вигляді конусоподібної опори, що дозволяє збільшити поверхню опори, зробивши її більшої, ніж площа дна стаканчика й, тим самим, значно підвищивши стійкість стаканчика, наповненого напоєм. У конусоподібній опорі можливе виконання декількох вирізів, що дозволить зменшити матеріалоємність виробу, а при виконанні трьох вирізів утворяться три виступи-ніжки конусоподібної опори, що забезпечує стійке положення наповненого напоєм стаканчика на будь-якій поверхні. Інші суттєві ознаки технічного рішення, що заявляється, дозволяють здійснити конкретні варіанти використання тримача-підставки з одноразовим стаканчиком. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні заявляємому устройству. Тому можна затверджувати, що корисна модель, що заявляється, відповідає умові охороноздатності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що те хнічне рішення, що заявляється, дозволяють використовувати їх, наприклад, у дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв - соків, квасу, мінеральних вод і інших напоїв. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичною реалізацією й ілюструється кресленнями. 6 На Фіг. 1 зображений тримач-підставка з конусоподібною опорою зі стаканчиком, на Фіг. 2 - зображений тримач-підставка з конусоподібною опорою, вид зверху, на Фіг. 3 зображений тримачпідставка з конусоподібною опорою й трьома вирізами зі стаканчиком, на Фіг. 4 зображений тримачпідставка з конусоподібною опорою й трьома вирізами, вид зверху. Тримач-підставка 1 пластмасового стаканчика 2 включає засіб для втримання об'ємної форми 3 наповненого продуктом стаканчика 2, що охоплює стаканчик 2 зовні по периметрі. Засіб для втримання 3 виконано у вигляді об'ємної фігури 4, верхня частина 5 якої виконана у вигляді кільця 6, а нижня частина 7 - у вигляді конусоподібної опори 8. Кільце 6 виконане тороподібної форми, причому внутрішня поверхня 9 кільця 6 виконана конусоподібної для щільного контакту пристрою, що заявляється, з одноразовим стаканчиком, а зовнішня поверхня 10 кільця 6 виконана у вигляді багатогранника для зручності втримання стаканчика 2, наповненого напоєм. Нижня частина 7 засобу для втримання 3 стаканчика 2 виконана у вигляді конусоподібної опори 8 і являє собою поверхню зрізаного конуса 11 з розташуванням більшою основою 12 долілиць, при цьому поверхня зрізаного конуса 11 може мати декілька, наприклад, три вирізи 13. Засіб для втримання 3 може бути виконане із пластмаси, наприклад, за допомогою лиття. Крім того, засіб для втримання 3 може бути виконане з тонкого листового металу, наприклад, за допомогою штампування, витяжки й/або гнучкі. Також засіб для втримання 3 може бути виконане з дерева. При цьому засіб для втримання 3 функціонально може бути виконано одно- або багаторазовим. Готовий тримач-підставку 1 надягають на порожній стаканчик 2 і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за зовнішню поверхню 10 кільця 6, користувач випиває вміст стаканчика 2, а порожній стаканчик 2 з одноразовим тримачем-підставкою 1 викидає в урну. Якщо тримач-підставка 1 виконана багаторазовим, то користувач або продавець після використання стаканчика 2, виймають його із тримача 1 і викидають, а тримач-підставку 1 повторно використовують. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування одноразовим (наприклад, пластмасовим) стаканчиком, наповненим напоєм, причому технологія виготовлення тримача-підставки 1 стаканчика 2 надзвичайно проста й не вимагає більших матеріальних і тр удови х витрат. На підставі всього вищевикладеного можна зробити висновок, що задача, поставлена в дійсній корисній моделі - розробка пристрою для втримання одноразового стаканчика виконано з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. 7 Комп’ютерна в ерстка І.Скворцов а 37614 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
