1. Тримач-підставка одноразового стаканчика, яка містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру і оснащений ручкою, який відрізняється тим, що засіб для втримання виконано у вигляді гнучкої смужки, складеної поперек її довжини навпіл, яка має не менше одного прорізу в кожній з половинок, що утворюють кільце, яке охоплює стаканчик, при цьому ручка виконана з двох поруч розташованих частин по середині смужки і за одне ціле з нею, а нижні частини ручки і кінців смужки утворюють додаткову опору для стаканчика.

2. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що два або більше прорізи в гнучкій смужці виконані різними по довжині, причому верхні прорізи виконані довшими, а нижні прорізи - коротшими.

3. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що засіб для втримання виконано з пластмаси, наприклад, за допомогою лиття.

4. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що засіб для втримання виконано з листового металу, наприклад, за допомогою штампування.

5. Тримач-підставка одноразового стаканчика по кожному з пунктів 1-3, який відрізняється тим, що гнучка смужка функціонально виконана одно- або багаторазовою.

6. Тримач-підставка одноразового стаканчика по кожному з пунктів 1, 2 або 4, який відрізняється тим, що гнучка смужка функціонально виконана багаторазовою.

7. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що у двох поруч розташованих частинах ручки виконані отвори.

Текст

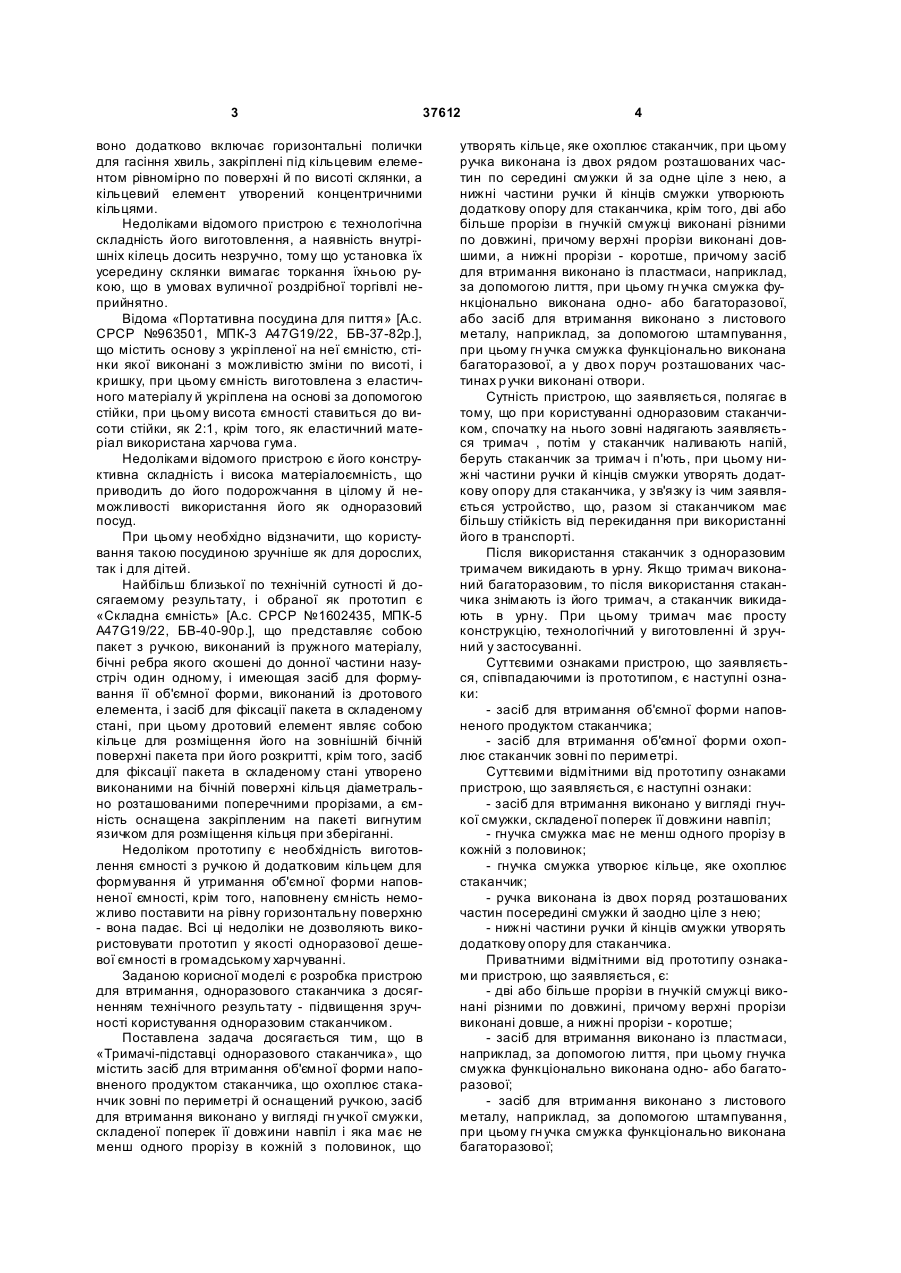

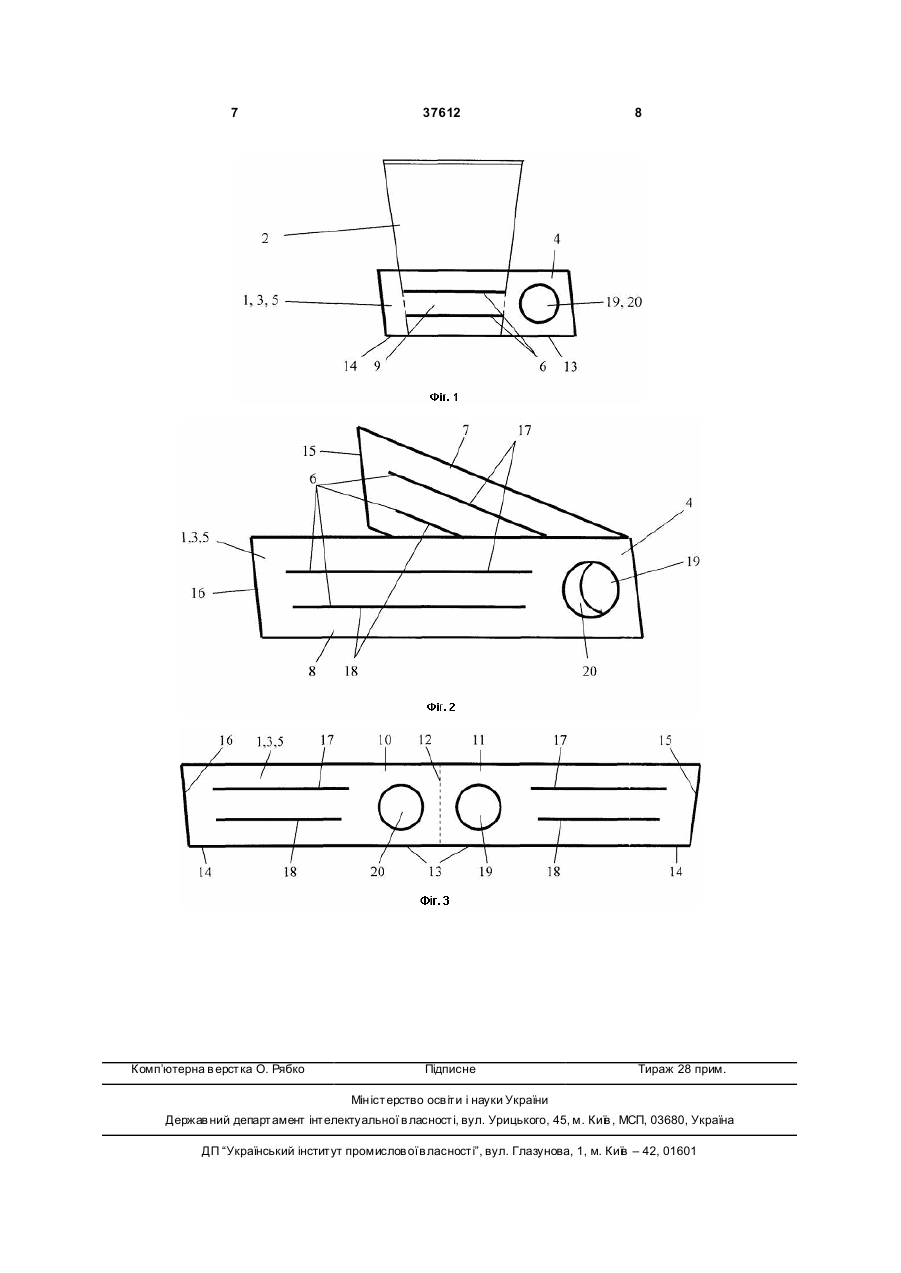

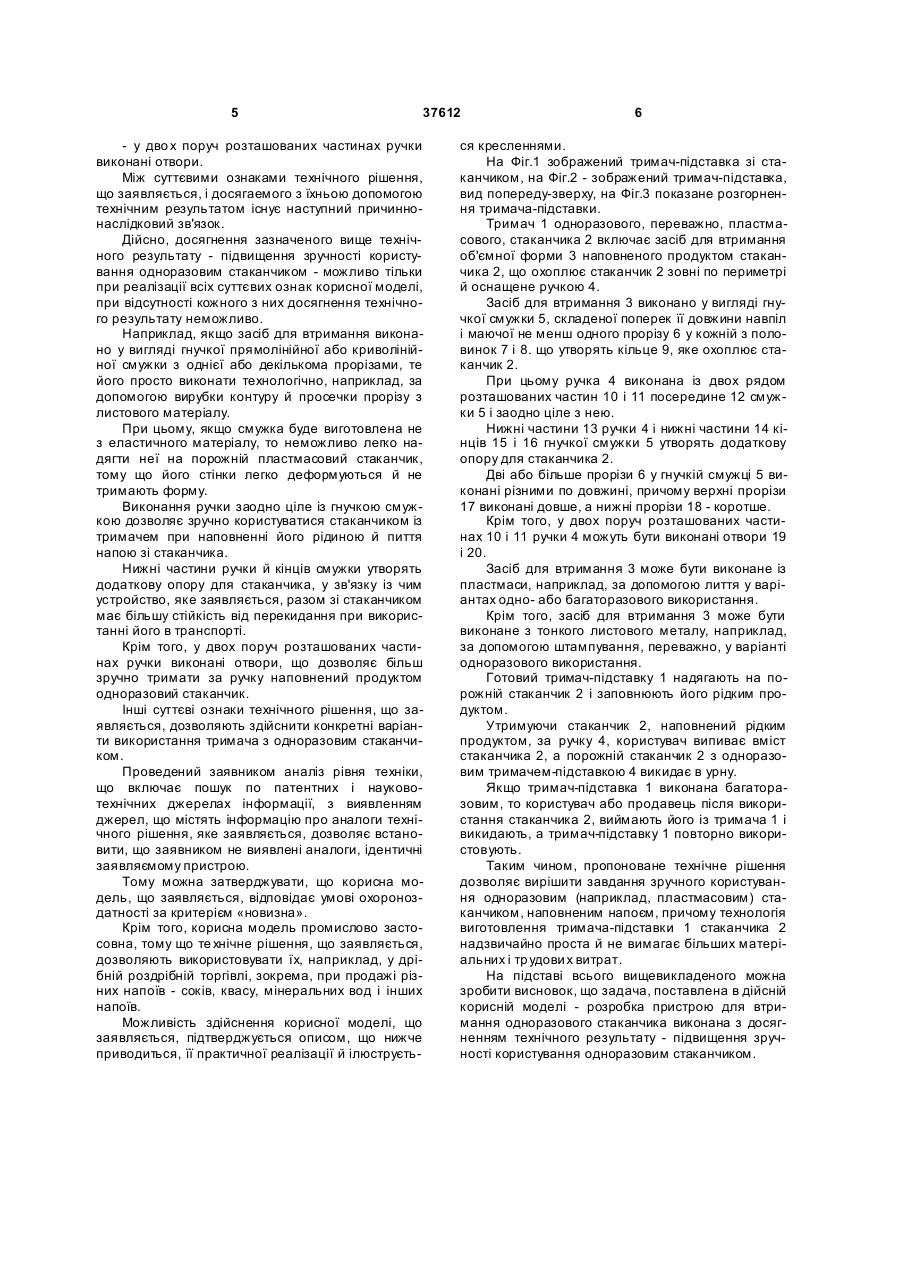

1. Тримач-підставка одноразового стаканчика, яка містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру і оснащений ручкою, який відрізняється тим, що засіб для втримання виконано у вигляді гнучкої смужки, складеної поперек її довжини навпіл, яка має не менше одного прорізу в кожній з половинок, що утворюють кільце, яке охоплює стаканчик, при цьому ручка виконана з двох поруч розташованих частин по середині смужки і за одне ціле з нею, а нижні частини ручки і кінців смужки утворюють додаткову опору для стаканчика. 2. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що два або більше U 2 (19) 1 3 37612 воно додатково включає горизонтальні полички для гасіння хвиль, закріплені під кільцевим елементом рівномірно по поверхні й по висоті склянки, а кільцевий елемент утворений концентричними кільцями. Недоліками відомого пристрою є технологічна складність його виготовлення, а наявність внутрішніх кілець досить незручно, тому що установка їх усередину склянки вимагає торкання їхньою рукою, що в умовах вуличної роздрібної торгівлі неприйнятно. Відома «Портативна посудина для пиття» [А.с. СРСР №963501, МПК-3 А47G19/22, БВ-37-82p.], що містить основу з укріпленої на неї ємністю, стінки якої виконані з можливістю зміни по висоті, і кришку, при цьому ємність виготовлена з еластичного матеріалу й укріплена на основі за допомогою стійки, при цьому висота ємності ставиться до висоти стійки, як 2:1, крім того, як еластичний матеріал використана харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріалоємність, що приводить до його подорожчання в цілому й неможливості використання його як одноразовий посуд. При цьому необхідно відзначити, що користування такою посудиною зручніше як для дорослих, так і для дітей. Найбільш близької по технічній сутності й досягаемому результату, і обраної як прототип є «Складна ємність» [А.с. СРСР №1602435, МПК-5 А47G19/22, БВ-40-90p.], що представляє собою пакет з ручкою, виконаний із пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, і имеющая засіб для формування її об'ємної форми, виконаний із дротового елемента, і засіб для фіксації пакета в складеному стані, при цьому дротовий елемент являє собою кільце для розміщення його на зовнішній бічній поверхні пакета при його розкритті, крім того, засіб для фіксації пакета в складеному стані утворено виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємність оснащена закріпленим на пакеті вигнутим язичком для розміщення кільця при зберіганні. Недоліком прототипу є необхідність виготовлення ємності з ручкою й додатковим кільцем для формування й утримання об'ємної форми наповненої ємності, крім того, наповнену ємність неможливо поставити на рівну горизонтальну поверхню - вона падає. Всі ці недоліки не дозволяють використовувати прототип у якості одноразової дешевої ємності в громадському харчуванні. Заданою корисної моделі є розробка пристрою для втримання, одноразового стаканчика з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Поставлена задача досягається тим, що в «Тримачі-підставці одноразового стаканчика», що містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметрі й оснащений ручкою, засіб для втримання виконано у вигляді гн учкої смужки, складеної поперек її довжини навпіл і яка має не менш одного прорізу в кожній з половинок, що 4 утворять кільце, яке охоплює стаканчик, при цьому ручка виконана із двох рядом розташованих частин по середині смужки й за одне ціле з нею, а нижні частини ручки й кінців смужки утворюють додаткову опору для стаканчика, крім того, дві або більше прорізи в гнучкій смужці виконані різними по довжині, причому верхні прорізи виконані довшими, а нижні прорізи - коротше, причому засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття, при цьому гн учка смужка функціонально виконана одно- або багаторазової, або засіб для втримання виконано з листового металу, наприклад, за допомогою штампування, при цьому гн учка смужка функціонально виконана багаторазової, а у дво х поруч розташованих частинах р учки виконані отвори. Сутність пристрою, що заявляється, полягає в тому, що при користуванні одноразовим стаканчиком, спочатку на нього зовні надягають заявляється тримач , потім у стаканчик наливають напій, беруть стаканчик за тримач і п'ють, при цьому нижні частини ручки й кінців смужки утворять додаткову опору для стаканчика, у зв'язку із чим заявляється устройство, що, разом зі стаканчиком має більшу стійкість від перекидання при використанні його в транспорті. Після використання стаканчик з одноразовим тримачем викидають в урну. Якщо тримач виконаний багаторазовим, то після використання стаканчика знімають із його тримач, а стаканчик викидають в урну. При цьому тримач має просту конструкцію, технологічний у виготовленні й зручний у застосуванні. Суттєвими ознаками пристрою, що заявляється, співпадаючими із прототипом, є наступні ознаки: - засіб для втримання об'ємної форми наповненого продуктом стаканчика; - засіб для втримання об'ємної форми охоплює стаканчик зовні по периметрі. Суттєвими відмітними від прототипу ознаками пристрою, що заявляється, є наступні ознаки: - засіб для втримання виконано у вигляді гнучкої смужки, складеної поперек її довжини навпіл; - гнучка смужка має не менш одного прорізу в кожній з половинок; - гнучка смужка утворює кільце, яке охоплює стаканчик; - ручка виконана із двох поряд розташованих частин посередині смужки й заодно ціле з нею; - нижні частини ручки й кінців смужки утворять додаткову опору для стаканчика. Приватними відмітними від прототипу ознаками пристрою, що заявляється, є: - дві або більше прорізи в гнучкій смужці виконані різними по довжині, причому верхні прорізи виконані довше, а нижні прорізи - коротше; - засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття, при цьому гнучка смужка функціонально виконана одно- або багаторазової; - засіб для втримання виконано з листового металу, наприклад, за допомогою штампування, при цьому гн учка смужка функціонально виконана багаторазової; 5 37612 - у дво х поруч розташованих частинах ручки виконані отвори. Між суттєвими ознаками технічного рішення, що заявляється, і досягаемого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, досягнення зазначеного вище технічного результату - підвищення зручності користування одноразовим стаканчиком - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, при відсутності кожного з них досягнення технічного результату неможливо. Наприклад, якщо засіб для втримання виконано у вигляді гнучкої прямолінійної або криволінійної смужки з однієї або декількома прорізами, те його просто виконати технологічно, наприклад, за допомогою вирубки контуру й просечки прорізу з листового матеріалу. При цьому, якщо смужка буде виготовлена не з еластичного матеріалу, то неможливо легко надягти неї на порожній пластмасовий стаканчик, тому що його стінки легко деформуються й не тримають форму. Виконання ручки заодно ціле із гнучкою смужкою дозволяє зручно користуватися стаканчиком із тримачем при наповненні його рідиною й пиття напою зі стаканчика. Нижні частини ручки й кінців смужки утворять додаткову опору для стаканчика, у зв'язку із чим устройство, яке заявляється, разом зі стаканчиком має більшу стійкість від перекидання при використанні його в транспорті. Крім того, у двох поруч розташованих частинах ручки виконані отвори, що дозволяє більш зручно тримати за ручку наповнений продуктом одноразовий стаканчик. Інші суттєві ознаки технічного рішення, що заявляється, дозволяють здійснити конкретні варіанти використання тримача з одноразовим стаканчиком. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні заявляємому пристрою. Тому можна затверджувати, що корисна модель, що заявляється, відповідає умові охороноздатності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що те хнічне рішення, що заявляється, дозволяють використовувати їх, наприклад, у дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв - соків, квасу, мінеральних вод і інших напоїв. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичної реалізації й ілюструєть 6 ся кресленнями. На Фіг.1 зображений тримач-підставка зі стаканчиком, на Фіг.2 - зображений тримач-підставка, вид попереду-зверху, на Фіг.3 показане розгорнення тримача-підставки. Тримач 1 одноразового, переважно, пластмасового, стаканчика 2 включає засіб для втримання об'ємної форми 3 наповненого продуктом стаканчика 2, що охоплює стаканчик 2 зовні по периметрі й оснащене ручкою 4. Засіб для втримання 3 виконано у вигляді гнучкої смужки 5, складеної поперек її довжини навпіл і маючої не менш одного прорізу 6 у кожній з половинок 7 і 8. що утворять кільце 9, яке охоплює стаканчик 2. При цьому ручка 4 виконана із двох рядом розташованих частин 10 і 11 посередине 12 смужки 5 і заодно ціле з нею. Нижні частини 13 ручки 4 і нижні частини 14 кінців 15 і 16 гнучкої смужки 5 утворять додаткову опору для стаканчика 2. Дві або більше прорізи 6 у гнучкій смужці 5 виконані різними по довжині, причому верхні прорізи 17 виконані довше, а нижні прорізи 18 - коротше. Крім того, у двох поруч розташованих частинах 10 і 11 ручки 4 можуть бути виконані отвори 19 і 20. Засіб для втримання 3 може бути виконане із пластмаси, наприклад, за допомогою лиття у варіантах одно- або багаторазового використання. Крім того, засіб для втримання 3 може бути виконане з тонкого листового металу, наприклад, за допомогою штампування, переважно, у варіанті одноразового використання. Готовий тримач-підставку 1 надягають на порожній стаканчик 2 і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за ручку 4, користувач випиває вміст стаканчика 2, а порожній стаканчик 2 з одноразовим тримачем-підставкою 4 викидає в урну. Якщо тримач-підставка 1 виконана багаторазовим, то користувач або продавець після використання стаканчика 2, виймають його із тримача 1 і викидають, а тримач-підставку 1 повторно використовують. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування одноразовим (наприклад, пластмасовим) стаканчиком, наповненим напоєм, причому технологія виготовлення тримача-підставки 1 стаканчика 2 надзвичайно проста й не вимагає більших матеріальних і тр удови х витрат. На підставі всього вищевикладеного можна зробити висновок, що задача, поставлена в дійсній корисній моделі - розробка пристрою для втримання одноразового стаканчика виконана з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. 7 Комп’ютерна в ерстка О. Рябко 37612 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Supporting holder of disposable cup

Автори англійською

Ilchenko Oleh Mykolaiovych, Savitskyi Volodymyr Mykolaiovych

Назва патенту російською

Держатель-подставка одноразового стаканчика

Автори російською

Ильченко Олег Николаевич, Савицкий Владимир Николаевич

МПК / Мітки

МПК: A47G 19/22

Мітки: тримач-підставка, одноразового, стаканчика
