Тримач-підставка одноразового стаканчика

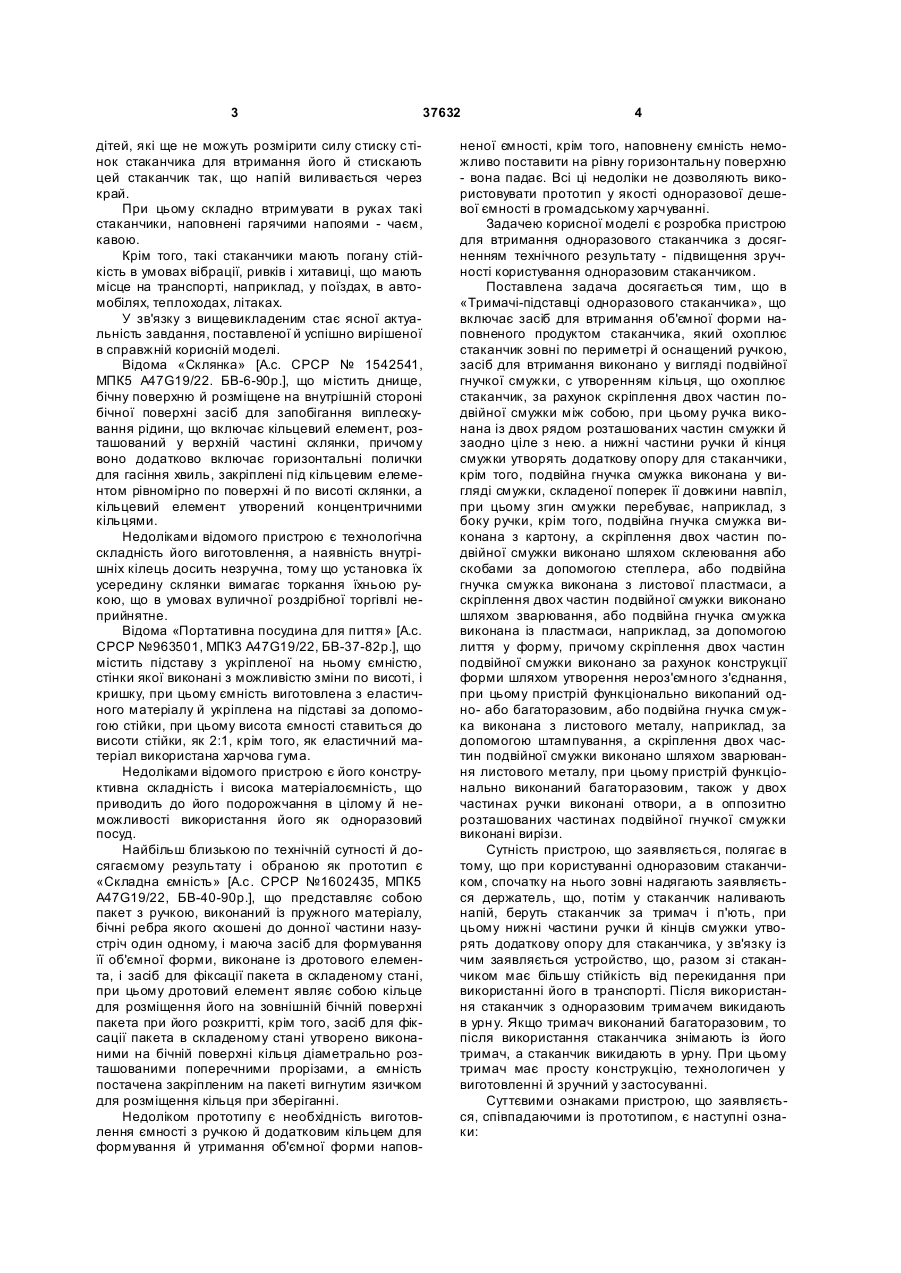

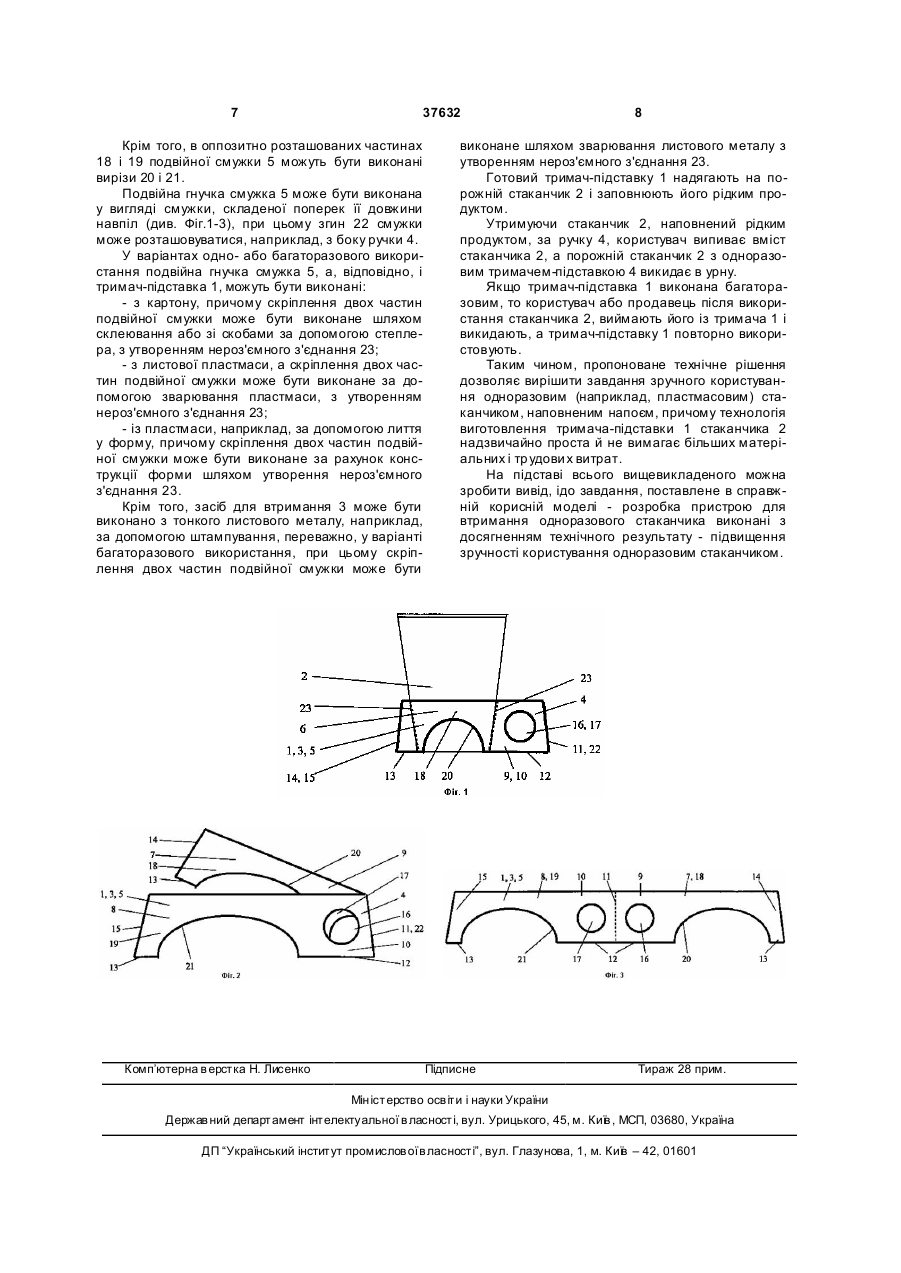

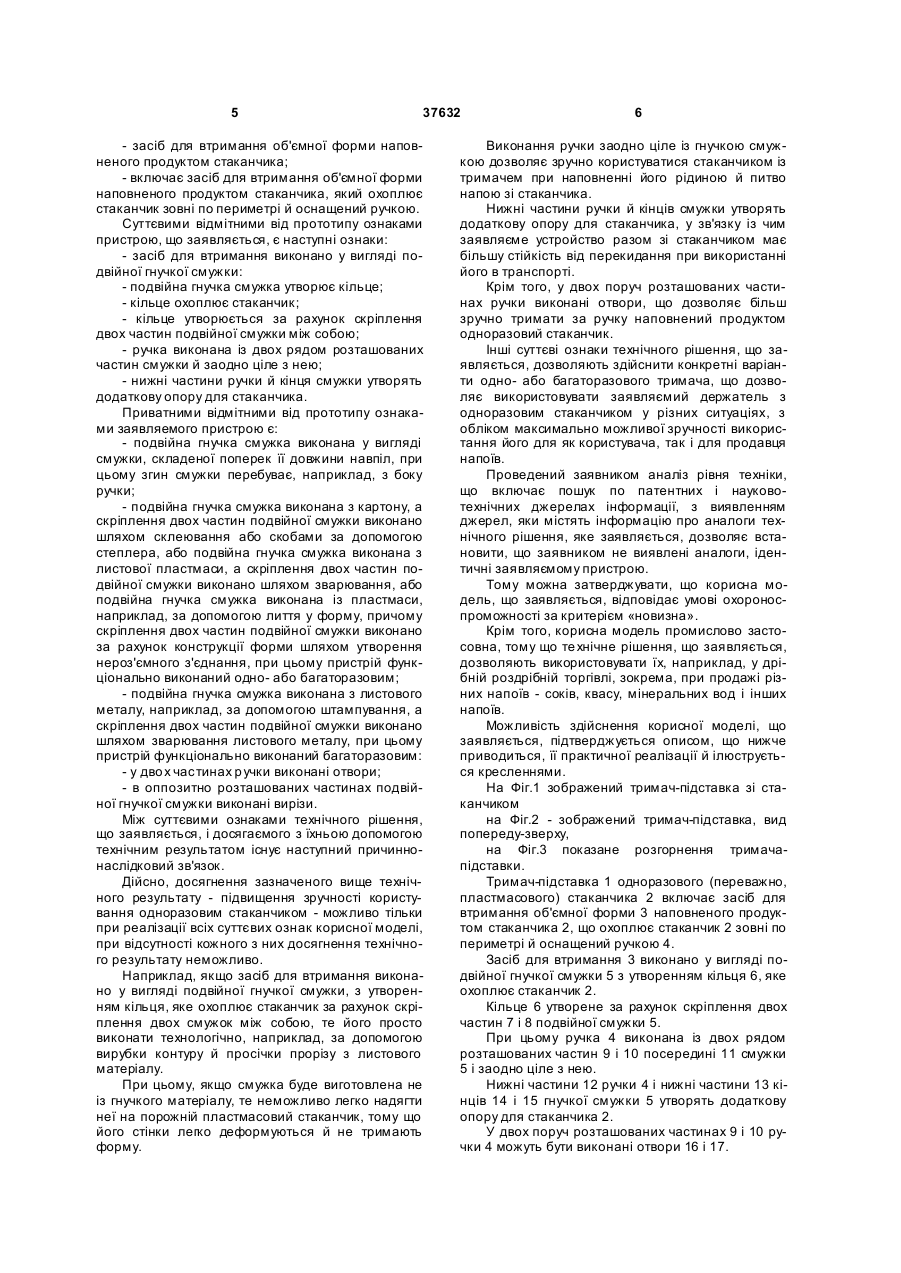

1. Тримач-підставка одноразового стаканчика, що включає засіб для втримання об'ємної форми наповненого продуктом стаканчика, який охоплює стаканчик зовні по периметру й оснащений ручкою, який відрізняється тим, що засіб для втримання виконано у вигляді подвійної гнучкої смужки, з утворенням кільця, що охоплює стаканчик, за рахунок скріплення двох частин подвійної смужки між собою, при цьому ручка виконана із двох поряд розташованих частин смужки й за одне ціле з нею, а нижні частини ручки й кінця смужки утворюють додаткову опору для стаканчика. 2. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що подвійна гнучка смужка виконана у вигляді смужки, складеної поперек її довжини навпіл, при цьому згин смужки перебуває, наприклад, з боку ручки. 3. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що подвійна гнучка смужка виконана з картону, а скріплення двох частин подвійної смужки виконано шляхом склеювання або скобами за допомогою степлера. 4. Тримач-підставка одноразового стаканчика за п. 1, який відрізняється тим, що подвійна гнучка U 2 (19) 1 3 37632 дітей, які ще не можуть розмірити силу стиску стінок стаканчика для втримання його й стискають цей стаканчик так, що напій виливається через край. При цьому складно втримувати в руках такі стаканчики, наповнені гарячими напоями - чаєм, кавою. Крім того, такі стаканчики мають погану стійкість в умовах вібрації, ривків і хитавиці, що мають місце на транспорті, наприклад, у поїздах, в автомобілях, теплоходах, літаках. У зв'язку з вищевикладеним стає ясної актуальність завдання, поставленої й успішно вирішеної в справжній корисній моделі. Відома «Склянка» [А.с. СРСР № 1542541, МПК5 А47G19/22. БB-6-90р.], що містить днище, бічну поверхню й розміщене на внутрішній стороні бічної поверхні засіб для запобігання виплескування рідини, що включає кільцевий елемент, розташований у верхній частині склянки, причому воно додатково включає горизонтальні полички для гасіння хвиль, закріплені під кільцевим елементом рівномірно по поверхні й по висоті склянки, а кільцевий елемент утворений концентричними кільцями. Недоліками відомого пристрою є технологічна складність його виготовлення, а наявність внутрішніх кілець досить незручна, тому що установка їх усередину склянки вимагає торкання їхньою рукою, що в умовах вуличної роздрібної торгівлі неприйнятне. Відома «Портативна посудина для пиття» [А.с. СРСР №963501, МПК3 А47G19/22, БВ-37-82p.], що містить підставу з укріпленої на ньому ємністю, стінки якої виконані з можливістю зміни по висоті, і кришку, при цьому ємність виготовлена з еластичного матеріалу й укріплена на підставі за допомогою стійки, при цьому висота ємності ставиться до висоти стійки, як 2:1, крім того, як еластичний матеріал використана харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріалоємність, що приводить до його подорожчання в цілому й неможливості використання його як одноразовий посуд. Найбільш близькою по технічній сутності й досягаємому результату і обраною як прототип є «Складна ємність» [А.с. СРСР №1602435, МПК5 А47G19/22, БВ-40-90р.], що представляє собою пакет з ручкою, виконаний із пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, і маюча засіб для формування її об'ємної форми, виконане із дротового елемента, і засіб для фіксації пакета в складеному стані, при цьому дротовий елемент являє собою кільце для розміщення його на зовнішній бічній поверхні пакета при його розкритті, крім того, засіб для фіксації пакета в складеному стані утворено виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємність постачена закріпленим на пакеті вигнутим язичком для розміщення кільця при зберіганні. Недоліком прототипу є необхідність виготовлення ємності з ручкою й додатковим кільцем для формування й утримання об'ємної форми напов 4 неної ємності, крім того, наповнену ємність неможливо поставити на рівну горизонтальну поверхню - вона падає. Всі ці недоліки не дозволяють використовувати прототип у якості одноразової дешевої ємності в громадському харчуванні. Задачею корисної моделі є розробка пристрою для втримання одноразового стаканчика з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Поставлена задача досягається тим, що в «Тримачі-підставці одноразового стаканчика», що включає засіб для втримання об'ємної форми наповненого продуктом стаканчика, який охоплює стаканчик зовні по периметрі й оснащений ручкою, засіб для втримання виконано у вигляді подвійної гнучкої смужки, с утворенням кільця, що охоплює стаканчик, за рахунок скріплення двох частин подвійної смужки між собою, при цьому ручка виконана із двох рядом розташованих частин смужки й заодно ціле з нею. а нижні частини ручки й кінця смужки утворять додаткову опору для стаканчики, крім того, подвійна гнучка смужка виконана у вигляді смужки, складеної поперек її довжини навпіл, при цьому згин смужки перебуває, наприклад, з боку ручки, крім того, подвійна гнучка смужка виконана з картону, а скріплення двох частин подвійної смужки виконано шляхом склеювання або скобами за допомогою степлера, або подвійна гнучка смужка виконана з листової пластмаси, а скріплення двох частин подвійної смужки виконано шляхом зварювання, або подвійна гнучка смужка виконана із пластмаси, наприклад, за допомогою лиття у форму, причому скріплення двох частин подвійної смужки виконано за рахунок конструкції форми шляхом утворення нероз'ємного з'єднання, при цьому пристрій функціонально викопаний одно- або багаторазовим, або подвійна гнучка смужка виконана з листового металу, наприклад, за допомогою штампування, а скріплення двох частин подвійної смужки виконано шляхом зварювання листового металу, при цьому пристрій функціонально виконаний багаторазовим, також у двох частинах ручки виконані отвори, а в оппозитно розташованих частинах подвійної гнучкої смужки виконані вирізи. Сутність пристрою, що заявляється, полягає в тому, що при користуванні одноразовим стаканчиком, спочатку на нього зовні надягають заявляється держатель, що, потім у стаканчик наливають напій, беруть стаканчик за тримач і п'ють, при цьому нижні частини ручки й кінців смужки утворять додаткову опору для стаканчика, у зв'язку із чим заявляється устройство, що, разом зі стаканчиком має більшу стійкість від перекидання при використанні його в транспорті. Після використання стаканчик з одноразовим тримачем викидають в урн у. Якщо тримач виконаний багаторазовим, то після використання стаканчика знімають із його тримач, а стаканчик викидають в урну. При цьому тримач має просту конструкцію, технологичен у виготовленні й зручний у застосуванні. Суттєвими ознаками пристрою, що заявляється, співпадаючими із прототипом, є наступні ознаки: 5 37632 - засіб для втримання об'ємної форми наповненого продуктом стаканчика; - включає засіб для втримання об'ємної форми наповненого продуктом стаканчика, який охоплює стаканчик зовні по периметрі й оснащений ручкою. Суттєвими відмітними від прототипу ознаками пристрою, що заявляється, є наступні ознаки: - засіб для втримання виконано у вигляді подвійної гнучкої смужки: - подвійна гнучка смужка утворює кільце; - кільце охоплює стаканчик; - кільце утворюється за рахунок скріплення двох частин подвійної смужки між собою; - ручка виконана із двох рядом розташованих частин смужки й заодно ціле з нею; - нижні частини ручки й кінця смужки утворять додаткову опору для стаканчика. Приватними відмітними від прототипу ознаками заявляемого пристрою є: - подвійна гнучка смужка виконана у вигляді смужки, складеної поперек її довжини навпіл, при цьому згин смужки перебуває, наприклад, з боку ручки; - подвійна гнучка смужка виконана з картону, а скріплення двох частин подвійної смужки виконано шляхом склеювання або скобами за допомогою степлера, або подвійна гнучка смужка виконана з листової пластмаси, а скріплення двох частин подвійної смужки виконано шляхом зварювання, або подвійна гнучка смужка виконана із пластмаси, наприклад, за допомогою лиття у форму, причому скріплення двох частин подвійної смужки виконано за рахунок конструкції форми шляхом утворення нероз'ємного з'єднання, при цьому пристрій функціонально виконаний одно- або багаторазовим; - подвійна гнучка смужка виконана з листового металу, наприклад, за допомогою штампування, а скріплення двох частин подвійної смужки виконано шляхом зварювання листового металу, при цьому пристрій функціонально виконаний багаторазовим: - у дво х частинах р учки виконані отвори; - в оппозитно розташованих частинах подвійної гнучкої смужки виконані вирізи. Між суттєвими ознаками технічного рішення, що заявляється, і досягаємого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, досягнення зазначеного вище технічного результату - підвищення зручності користування одноразовим стаканчиком - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, при відсутності кожного з них досягнення технічного результату неможливо. Наприклад, якщо засіб для втримання виконано у вигляді подвійної гнучкої смужки, з утворенням кільця, яке охоплює стаканчик за рахунок скріплення двох смужок між собою, те його просто виконати технологічно, наприклад, за допомогою вирубки контуру й просічки прорізу з листового матеріалу. При цьому, якщо смужка буде виготовлена не із гнучкого матеріалу, те неможливо легко надягти неї на порожній пластмасовий стаканчик, тому що його стінки легко деформуються й не тримають форму. 6 Виконання ручки заодно ціле із гнучкою смужкою дозволяє зручно користуватися стаканчиком із тримачем при наповненні його рідиною й питво напою зі стаканчика. Нижні частини ручки й кінців смужки утворять додаткову опору для стаканчика, у зв'язку із чим заявляєме устройство разом зі стаканчиком має більшу стійкість від перекидання при використанні його в транспорті. Крім того, у двох поруч розташованих частинах ручки виконані отвори, що дозволяє більш зручно тримати за ручку наповнений продуктом одноразовий стаканчик. Інші суттєві ознаки технічного рішення, що заявляється, дозволяють здійснити конкретні варіанти одно- або багаторазового тримача, що дозволяє використовувати заявляємий держатель з одноразовим стаканчиком у різних ситуаціях, з обліком максимально можливої зручності використання його для як користувача, так і для продавця напоїв. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, яки містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні заявляємому пристрою. Тому можна затверджувати, що корисна модель, що заявляється, відповідає умові охороноспроможності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що те хнічне рішення, що заявляється, дозволяють використовувати їх, наприклад, у дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв - соків, квасу, мінеральних вод і інших напоїв. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичної реалізації й ілюструється кресленнями. На Фіг.1 зображений тримач-підставка зі стаканчиком на Фіг.2 - зображений тримач-підставка, вид попереду-зверху, на Фіг.3 показане розгорнення тримачапідставки. Тримач-підставка 1 одноразового (переважно, пластмасового) стаканчика 2 включає засіб для втримання об'ємної форми 3 наповненого продуктом стаканчика 2, що охоплює стаканчик 2 зовні по периметрі й оснащений ручкою 4. Засіб для втримання 3 виконано у вигляді подвійної гнучкої смужки 5 з утворенням кільця 6, яке охоплює стаканчик 2. Кільце 6 утворене за рахунок скріплення двох частин 7 і 8 подвійної смужки 5. При цьому ручка 4 виконана із двох рядом розташованих частин 9 і 10 посередині 11 смужки 5 і заодно ціле з нею. Нижні частини 12 ручки 4 і нижні частини 13 кінців 14 і 15 гнучкої смужки 5 утворять додаткову опору для стаканчика 2. У двох поруч розташованих частинах 9 і 10 ручки 4 можуть бути виконані отвори 16 і 17. 7 37632 Крім того, в оппозитно розташованих частинах 18 і 19 подвійної смужки 5 можуть бути виконані вирізи 20 і 21. Подвійна гнучка смужка 5 може бути виконана у вигляді смужки, складеної поперек її довжини навпіл (див. Фіг.1-3), при цьому згин 22 смужки може розташовуватися, наприклад, з боку ручки 4. У варіантах одно- або багаторазового використання подвійна гнучка смужка 5, а, відповідно, і тримач-підставка 1, можуть бути виконані: - з картону, причому скріплення двох частин подвійної смужки може бути виконане шляхом склеювання або зі скобами за допомогою степлера, з утворенням нероз'ємного з'єднання 23; - з листової пластмаси, а скріплення двох частин подвійної смужки може бути виконане за допомогою зварювання пластмаси, з утворенням нероз'ємного з'єднання 23; - із пластмаси, наприклад, за допомогою лиття у форму, причому скріплення двох частин подвійної смужки може бути виконане за рахунок конструкції форми шляхом утворення нероз'ємного з'єднання 23. Крім того, засіб для втримання 3 може бути виконано з тонкого листового металу, наприклад, за допомогою штампування, переважно, у варіанті багаторазового використання, при цьому скріплення двох частин подвійної смужки може бути Комп’ютерна в ерстка Н. Лисенко 8 виконане шляхом зварювання листового металу з утворенням нероз'ємного з'єднання 23. Готовий тримач-підставку 1 надягають на порожній стаканчик 2 і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за ручку 4, користувач випиває вміст стаканчика 2, а порожній стаканчик 2 з одноразовим тримачем-підставкою 4 викидає в урну. Якщо тримач-підставка 1 виконана багаторазовим, то користувач або продавець після використання стаканчика 2, виймають його із тримача 1 і викидають, а тримач-підставку 1 повторно використовують. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування одноразовим (наприклад, пластмасовим) стаканчиком, наповненим напоєм, причому технологія виготовлення тримача-підставки 1 стаканчика 2 надзвичайно проста й не вимагає більших матеріальних і тр удови х витрат. На підставі всього вищевикладеного можна зробити вивід, ідо завдання, поставлене в справжній корисній моделі - розробка пристрою для втримання одноразового стаканчика виконані з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
