Дрібноштучний стіновий теплоізоляційний блок

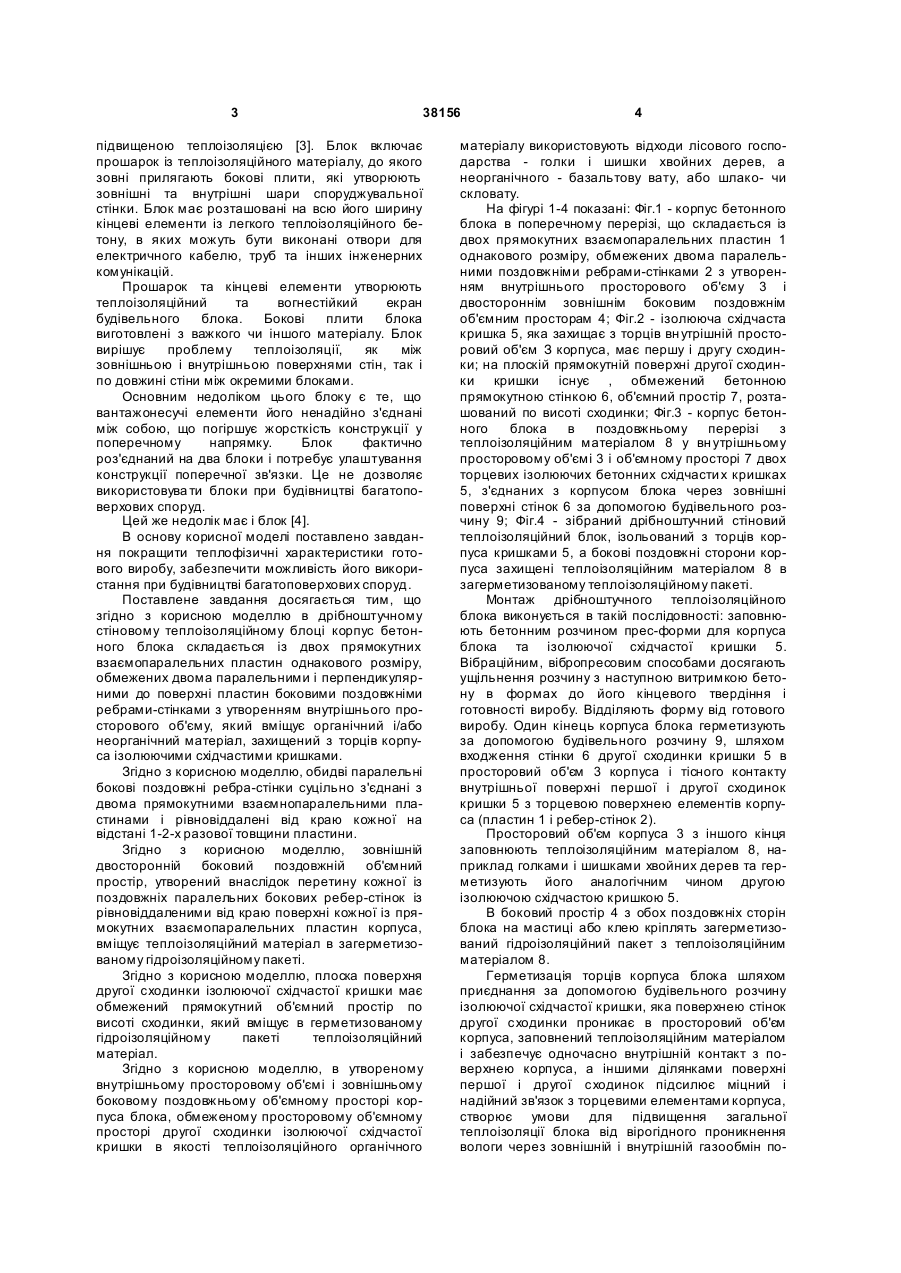

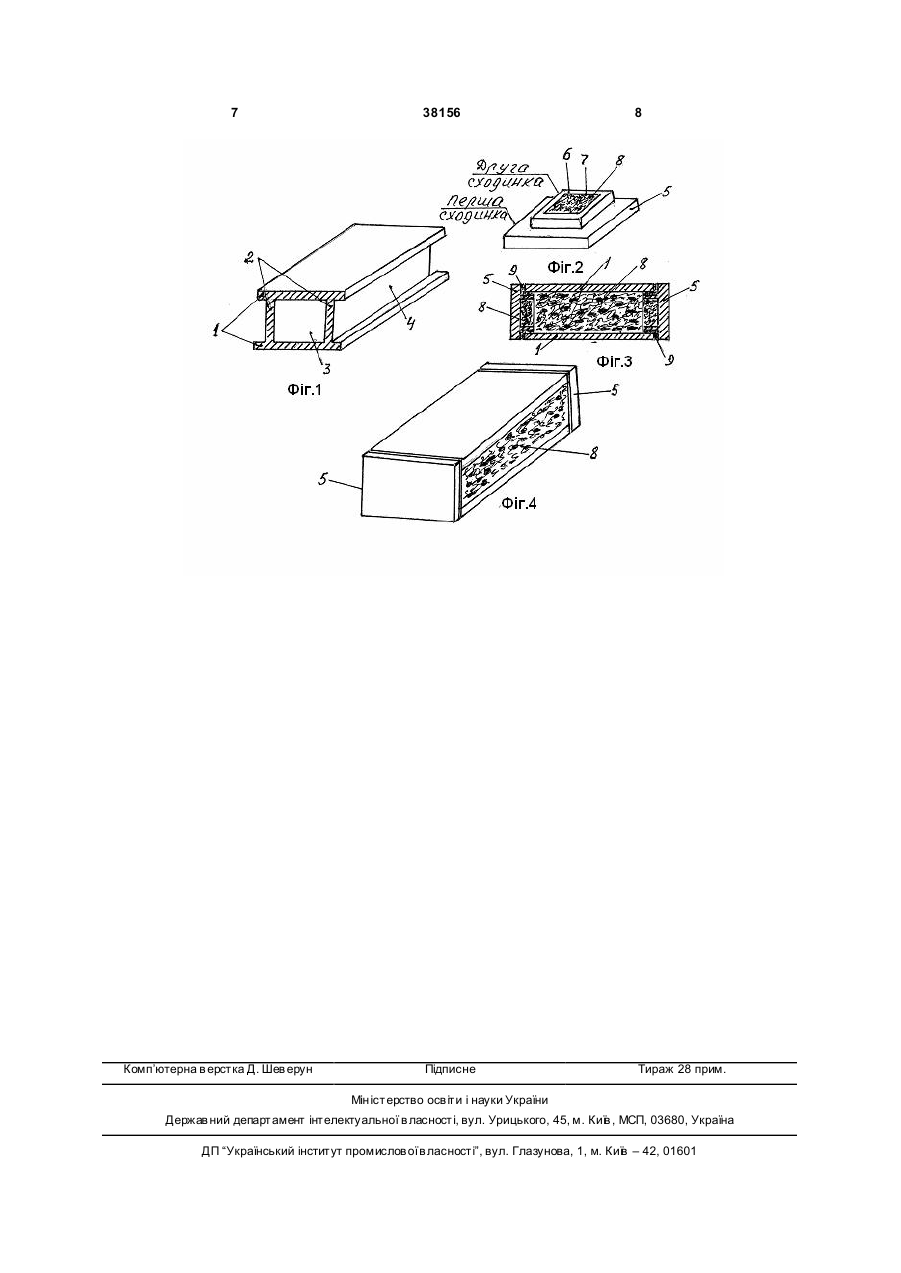

1. Дрібноштучний стіновий теплоізоляційний блок, що має форму паралелепіпеда, включає прошарок із теплоізоляційного матеріалу, до якого зовні примикають плити, який відрізняється тим, що корпус бетонного блока складається із двох прямокутних взаємно паралельних пластин однакового розміру, обмежених двома паралельними і перпендикулярними до поверхні пластин боковими поздовжніми ребрами-стінками з утворенням внутрішнього просторового об'єму, який вміщує теплоізоляційний органічний і/або неорганічний матеріал, захищений з торців корпуса ізольованими бетонними східчастими кришками. 2. Дрібноштучний стіновий теплоізоляційний блок за п. 1, який відрізняється тим, що обидві паралельні бокові поздовжні ребра-стінки суцільно з'єднані з двома прямокутними взаємно паралель U 2 (19) 1 3 38156 підвищеною теплоізоляцією [3]. Блок включає прошарок із теплоізоляційного матеріалу, до якого зовні прилягають бокові плити, які утворюють зовнішні та внутрішні шари споруджувальної стінки. Блок має розташовані на всю його ширину кінцеві елементи із легкого теплоізоляційного бетону, в яких можуть бути виконані отвори для електричного кабелю, труб та інших інженерних комунікацій. Прошарок та кінцеві елементи утворюють теплоізоляційний та вогнестійкий екран будівельного блока. Бокові плити блока виготовлені з важкого чи іншого матеріалу. Блок вирішує проблему теплоізоляції, як між зовнішньою і внутрішньою поверхнями стін, так і по довжині стіни між окремими блоками. Основним недоліком цього блоку є те, що вантажонесучі елементи його ненадійно з'єднані між собою, що погіршує жорсткість конструкції у поперечному напрямку. Блок фактично роз'єднаний на два блоки і потребує улаштування конструкції поперечної зв'язки. Це не дозволяє використовува ти блоки при будівництві багатоповерхових споруд. Цей же недолік має і блок [4]. В основу корисної моделі поставлено завдання покращити теплофізичні характеристики готового виробу, забезпечити можливість його використання при будівництві багатоповерхових споруд. Поставлене завдання досягається тим, що згідно з корисною моделлю в дрібноштучному стіновому теплоізоляційному блоці корпус бетонного блока складається із двох прямокутних взаємопаралельних пластин однакового розміру, обмежених двома паралельними і перпендикулярними до поверхні пластин боковими поздовжніми ребрами-стінками з утворенням внутрішнього просторового об'єму, який вміщує органічний і/або неорганічний матеріал, захищений з торців корпуса ізолюючими східчастими кришками. Згідно з корисною моделлю, обидві паралельні бокові поздовжні ребра-стінки суцільно з'єднані з двома прямокутними взаємнопаралельними пластинами і рівновіддалені від краю кожної на відстані 1-2-х разової товщини пластини. Згідно з корисною моделлю, зовнішній двосторонній боковий поздовжній об'ємний простір, утворений внаслідок перетину кожної із поздовжніх паралельних бокових ребер-стінок із рівновіддаленими від краю поверхні кожної із прямокутних взаємопаралельних пластин корпуса, вміщує теплоізоляційний матеріал в загерметизованому гідроізоляційному пакеті. Згідно з корисною моделлю, плоска поверхня другої сходинки ізолюючої східчастої кришки має обмежений прямокутний об'ємний простір по висоті сходинки, який вміщує в герметизованому гідроізоляційному пакеті теплоізоляційний матеріал. Згідно з корисною моделлю, в утвореному внутрішньому просторовому об'ємі і зовнішньому боковому поздовжньому об'ємному просторі корпуса блока, обмеженому просторовому об'ємному просторі другої сходинки ізолюючої східчастої кришки в якості теплоізоляційного органічного 4 матеріалу використовують відходи лісового господарства - голки і шишки хвойних дерев, а неорганічного - базальтову вату, або шлако- чи скловату. На фігурі 1-4 показані: Фіг.1 - корпус бетонного блока в поперечному перерізі, що складається із двох прямокутних взаємопаралельних пластин 1 однакового розміру, обмежених двома паралельними поздовжніми ребрами-стінками 2 з утворенням внутрішнього просторового об'єму 3 і двостороннім зовнішнім боковим поздовжнім об'ємним просторам 4; Фіг.2 - ізолююча східчаста кришка 5, яка захищає з торців вн утрішній просторовий об'єм З корпуса, має першу і другу сходинки; на плоскій прямокутній поверхні другої сходинки кришки існує , обмежений бетонною прямокутною стінкою 6, об'ємний простір 7, розташований по висоті сходинки; Фіг.3 - корпус бетонного блока в поздовжньому перерізі з теплоізоляційним матеріалом 8 у внутрішньому просторовому об'ємі 3 і об'ємному просторі 7 двох торцевих ізолюючих бетонних східчасти х кришках 5, з'єднаних з корпусом блока через зовнішні поверхні стінок 6 за допомогою будівельного розчину 9; Фіг.4 - зібраний дрібноштучний стіновий теплоізоляційний блок, ізольований з торців корпуса кришками 5, а бокові поздовжні сторони корпуса захищені теплоізоляційним матеріалом 8 в загерметизованому теплоізоляційному пакеті. Монтаж дрібноштучного теплоізоляційного блока виконується в такій послідовності: заповнюють бетонним розчином прес-форми для корпуса блока та ізолюючої східчастої кришки 5. Вібраційним, вібропресовим способами досягають ущільнення розчину з наступною витримкою бетону в формах до його кінцевого твердіння і готовності виробу. Відділяють форму від готового виробу. Один кінець корпуса блока герметизують за допомогою будівельного розчину 9, шляхом входження стінки 6 другої сходинки кришки 5 в просторовий об'єм 3 корпуса і тісного контакту внутрішньої поверхні першої і другої сходинок кришки 5 з торцевою поверхнею елементів корпуса (пластин 1 і ребер-стінок 2). Просторовий об'єм корпуса 3 з іншого кінця заповнюють теплоізоляційним матеріалом 8, наприклад голками і шишками хвойних дерев та герметизують його аналогічним чином другою ізолюючою східчастою кришкою 5. В боковий простір 4 з обох поздовжніх сторін блока на мастиці або клею кріплять загерметизований гідроізоляційний пакет з теплоізоляційним матеріалом 8. Герметизація торців корпуса блока шляхом приєднання за допомогою будівельного розчину ізолюючої східчастої кришки, яка поверхнею стінок другої сходинки проникає в просторовий об'єм корпуса, заповнений теплоізоляційним матеріалом і забезпечує одночасно внутрішній контакт з поверхнею корпуса, а іншими ділянками поверхні першої і другої сходинок підсилює міцний і надійний зв'язок з торцевими елементами корпуса, створює умови для підвищення загальної теплоізоляції блока від вірогідного проникнення вологи через зовнішній і внутрішній газообмін по 5 38156 верхонь блока, виникаючою конденсацією, котра різко знижує опір теплопередачі [5]. Захист бетонного корпуса блока з внутрішньою теплоізоляцією додатково теплоізоляційним матеріалом з торців і боків підсилює і вирішує проблему теплоізоляції як між зовнішніми і внутрішніми поверхнями стін, так і по довжині стіни між окремими блоками. В такому блоці нескладно здійснювати роботи по виконанню отворів для електричного кабелю, труб та інши х інженерно-технічних комунікацій. Використання в якості теплоізоляції матеріалів органічного походження і /або неорганічного походження створює умови для забезпечення значних теплоізоляційних властивостей дрібноштучного стінового блока. Слід відзначити перспективність використання в якості теплоізоляційних матеріалів відходів лісового господарства - хвойних голок і шишок, завдяки їх величезній кількості на значних лісових площах більшості областей України (тільки Полтавська область має близько 105600 га соснового лісу), низької собівартості (переважно кошти більш потрібні для транспортування голок і шишок до місця використання), а також наявності фітонцидів і смолистих речовин благотворно впливаючих, як на організм людини [6], так і на біологічні особливості бетонних виробів. Завдяки їх дифузійному насиченню структури бетонного виробу вказана особливість властивостей голок і шишок хвойних дерев важлива для обмеження негативних утворень на стінках бетонних блоків плісняви «грибка» і створює позитивні екологічні умови для мікроклімату будівельних приміщень. Завдяки простій технології виготовлення і монтажу запропонованої конструкції дрібноштучного стінового блока розміри якого можна змінювати в процесі виготовлення в залежності від вимог до об'єкта будівництва. Запропонована конструкція блока вирішує проблему з'єднання блоків в стіну адекватно укладанню стінки за допомогою звичайної цегли, забезпечуючи монолітність зв'язку між блоками. 6 Таким чином, запропонований стіновий блок може стати альтернативою енергоємній і дорогій, широко використовуваній в будівельній галузі звичайній цеглі, але з більш високими теплоізоляційними властивостями, що дозволить знизити кошторис будівельних матеріалів і будівництва в цілому. Утворення всередині теплоізоляційних блоків замкнути х повітряних об'ємів, заповнених теплоізоляційним матеріалом обумовлено низькою теплопровідністю повітря (близько 0,0350,09Вт/м*К), дає змогу зменшити теплопередачу стінового блока за рахунок обмеження конвекції. Конвекція буде значно меншою і завдяки тому, що тепле і холодне повітря блока всередині теплоізольоване, що зменшує можливість його абсорбційного зволоження. Запрпоноване технічне рішення ініціює важливі соціально-економічні питання в будівництві - спорудження будівель різного призначення з підвищеною теплоізоляцією, зменшення викидів СО2 в атмосферу через збереження тепла і відповідно палива для обігріву приміщень, економію матеріалів для виготовлення блока, а отже і зниження собівартості будівлі через створення просторового об'єму в блоці та зниження його маси. Отже, вказані аспекти дають можливість використанню запропонованої корисної моделі в промислових умовах і забезпечення її відповідності критерію "Промислова придатність". Література 1. ДСТУ Б В.2.7-7-94 Вироби бетонні стінові дрібноштучні. Те хнічні умови. 2. ГОСТ 21520-89 Блоки из ячеистых бетонов стеновые мелкие. Технические условия. 3. МКИ Е04 В2/14, США. Заявка 5245810, ИСМ 8. 4. МКИ 4Е04С1/40.ЕПВ/ЕР. Заявка 046529. Публікація 85.06.26. 5. Л.Д.Ландау, А.И.Китайгородский. Физика для всех. Кн.2 Молекулы. М:Наука, 1978, с.78-79 6. А.В. Побединский. Сосна. М: Лесная промишленность, 1968, 125 с. 7 Комп’ютерна в ерстка Д. Шев ерун 38156 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
