Стіновий будівельний блок

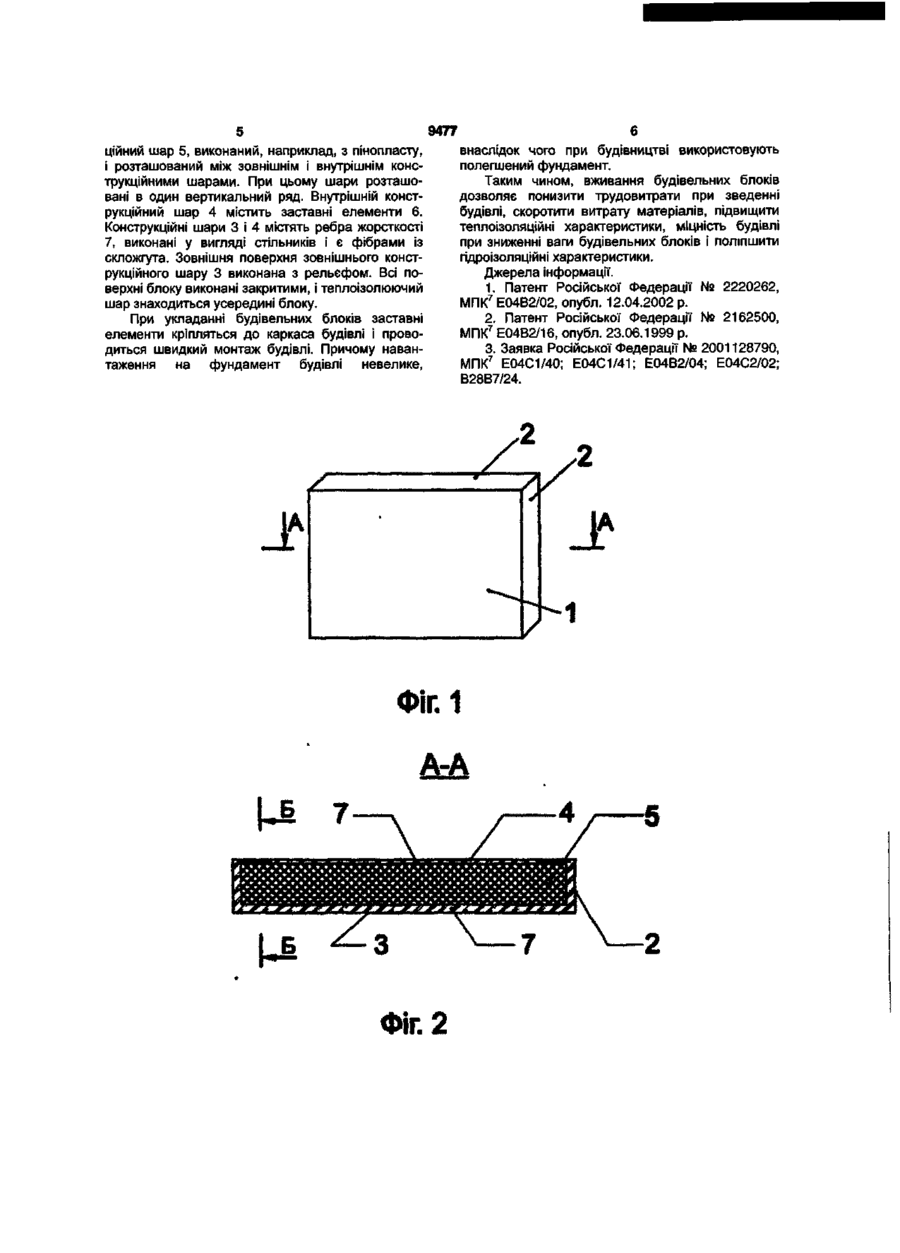

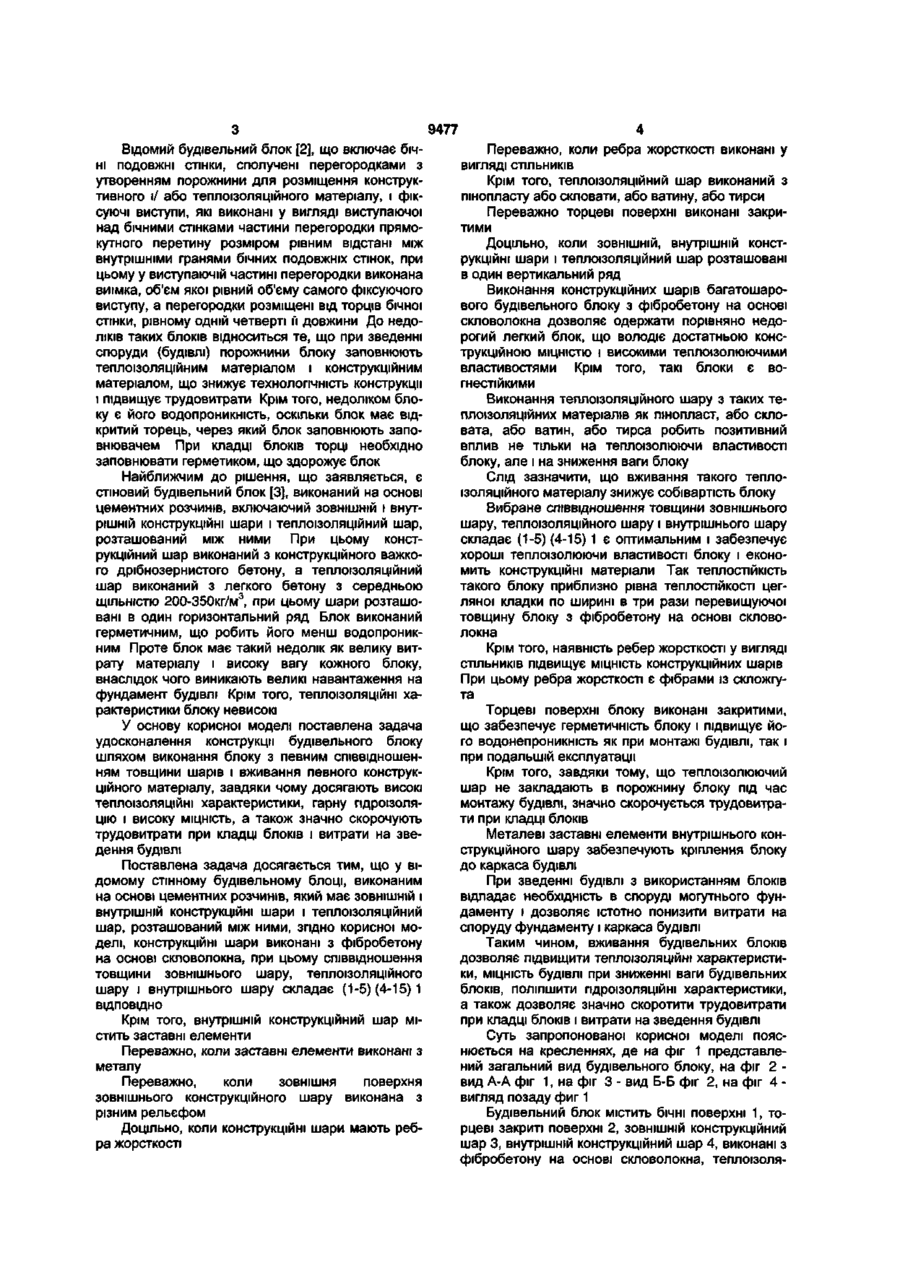

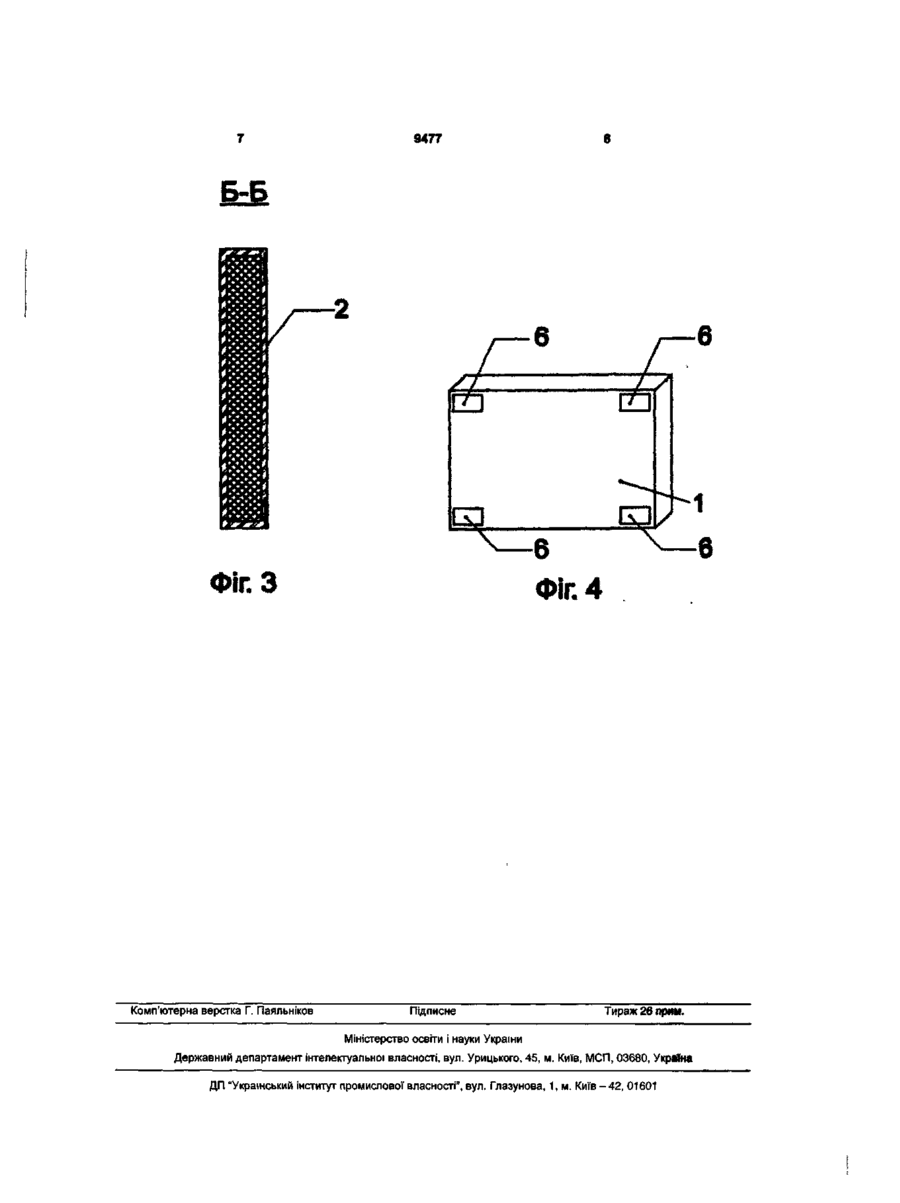

1. Стіновий будівельний блок, що виконаний на основі цементних розчинів, який має зовнішній і внутрішній конструкційні шари і теплоізоляційний шар, розташований між ними, який відрізняється тим, що конструкційні шари виконані з фібробетону на основі скловолокна, при цьому співвідношення товщини зовнішнього шару, теплоізоляційного шару і внутрішнього шару складає (1-5):(415):1 відповідно. 2. Стіновий будівельний блок за п. 1, який відрізняється тим, що внутрішній конструкційний шар містить заставні елементи. 3. Стіновий будівельний блок за п. 2, який відрізняється тим, що заставні елементи виконані з металу. 4. Стіновий будівельний блок за п. 1, який відрізняється тим, що зовнішня поверхня зовнішнього конструкційного шару виконана з різним рельєфом. 5. Стіновий будівельний блок за п. 1, який відрізняється тим, що конструкційні шари мають ребра жорсткості. 6. Стіновий будівельний блок за п. 5, який відрізняється тим, що ребра жорсткості виконані у вигляді стільників. 7. Стіновий будівельний блок за п. 1, який відрізняється тим, що теплоізоляційний шар виконаний з пінопласту або скловати, або ватину, або тирси. 8. Стіновий будівельний блок за п. 1, який відрізняється тим, що торцеві поверхні виконані закритими. 9. Стіновий будівельний блок за п. 1, який відрізняється тим, що зовнішній, внутрішній конструкційні шари і теплоізоляційний шар розташовані в один вертикальний ряд. Корисна модель відноситься до будівництва, а саме до стінних обгороджуючих панелей, і може бути використана при будівництві промислових будівель і споруджень, будівництві торгових комплексів і окремих торгових павільйонів. У даний час все більше вживання знаходять багатошарові стінні блоки, що містять теплоізолюючий шар, що дозволяє швидко і порівняльне недорого зводити різні утеплені будівлі і спорудження. Відома стінна конструкція [1], що включає укладені рядами в стик порожнисті блоки з подовжніми стінами і з перегородками з утворенням вертикальних крізних порожнин, заповнених будівельним матеріалом, і арматуру, при цьому укладені порожнисті блоки складаються, принаймні, з двох попарно сполучених секцій, розділених центральною перегородкою і розташованими під кутом до неї перегородками з утворенням секційних і міжсекційних порожнин. Секційні порожнини заповнені конструктивним матеріалом (наприклад бетоном) в шаховому порядку, а секційні і міжсекційні порожнини, що залишилися, заповнені теплоізоляційним матеріалом з утворенням теплоізоляційного пояса синусоїдальної форми. Як теплоізоляційний матеріал використовують пінопласт або пінополістирол. Дана конструкція дозволяє понизити витрату матеріалу, поліпшити теплозахисні характеристики за рахунок зменшення товщини стінок і перегородок шляхом створення усередині стінки просторового залізобетонного каркаса. Проте така стінна конструкція має недоліки обумовлені тим, що заповнення порожнистих блоків заповнювачем під час зведення споруди (будівлі) вимагає багато часу. Крім того, блоки, заповнені бетоном, мають велику витрату матеріалу. Ще одним недоліком блоку є його водопроникність, оскільки блок має відкритий торець, через який волога потрапляє всередину блоку. o> 9477 Відомий будівельний блок [2], що включає бічні подовжні стінки, сполучені перегородками з утворенням порожнини для розміщення конструктивного і/ або теплоізоляційного матеріалу, і фіксуючі виступи, які виконані у вигляді виступаючої над бічними стінками частини перегородки прямокутного перетину розміром рівним відстані між внутрішніми гранями бічних подовжніх стінок, при цьому у виступаючій частині перегородки виконана виїмка, об'єм якої рівний об'єму самого фіксуючого виступу, а перегородки розміщені від торців бічної стінки, рівному одній четверті її довжини До недоліків таких блоків відноситься те, що при зведенні споруди (будівлі) порожнини блоку заповнюють теплоізоляційним матеріалом і конструкційним матеріалом, що знижує технологічність конструкції і підвищує трудовитрати Крім того, недоліком блоку є його водопроникність, оскільки блок має відкритий торець, через який блок заповнюють заповнювачем При кладці блоків торці необхідно заповнювати герметиком, що здорожує блок Найближчим до рішення, що заявляється, є стіновий будівельний блок [3], виконаний на основі цементних розчинів, включаючий ЗОВНІШНІЙ І внутрішній конструкційні шари і теплоізоляційний шар, розташований між ними При цьому конструкційний шар виконаний з конструкційного важкого дрібнозернистого бетону, а теплоізоляційний шар виконаний з легкого бетону з середньою ЩІЛЬНІСТЮ 200-350кг/м3, при цьому шари розташовані в один горизонтальний ряд Блок виконаний герметичним, що робить його менш водопроникним Проте блок має такий недолік як велику витрату матеріалу і високу вагу кожного блоку, внаслідок чого виникають великі навантаження на фундамент будівлі Крім того, теплоізоляційні характеристики блоку невисокі У основу корисної моделі поставлена задача удосконалення конструкції будівельного блоку шляхом виконання блоку з певним співвідношенням товщини шарів і вживання певного конструкційного матеріалу, завдяки чому досягають високі теплоізоляційні характеристики, гарну гідроізоляцію і високу МІЦНІСТЬ, а також значно скорочують трудовитрати при кладці блоків і витрати на зведення будівлі Поставлена задача досягається тим, що у відомому стінному будівельному блоці, виконаним на основі цементних розчинів, який має ЗОВНІШНІЙ І внутрішній конструкційні шари і теплоізоляційний шар, розташований між ними, згідно корисної моделі, конструкційні шари виконані з фібробетону на основі скловолокна, при цьому співвідношення товщини зовнішнього шару, теплоізоляційного шару і внутрішнього шару складає (1-5) (4-15)1 ВІДПОВІДНО Крім того, внутрішній конструкційний шар містить заставні елементи Переважно, коли заставні елементи виконані з металу Переважно, коли зовнішня поверхня зовнішнього конструкційного шару виконана з різним рельєфом Доцільно, КОЛИ конструкційні шари мають ребра жорсткості Переважно, коли ребра жорсткості виконані у вигляді СТІЛЬНИКІВ Крім того, теплоізоляційний шар виконаний з пінопласту або скловати, або ватину, або тирси Переважно торцеві поверхні виконані закритими Доцільно, КОЛИ ЗОВНІШНІЙ, внутрішній конструкційні шари і теплоізоляційний шар розташовані в один вертикальний ряд Виконання конструкційних шарів багатошарового будівельного блоку з фібробетону на основі скловолокна дозволяє одержати порівняно недорогий легкий блок, що володіє достатньою конструкційною МІЦНІСТЮ І ВИСОКИМИ ТЄПЛОІЗОЛЮЮЧИМИ властивостями Крім того, такі блоки є вогнестійкими Виконання теплоізоляційного шару з таких теплоізоляційних матеріалів як пінопласт, або скловата, або ватин, або тирса робить позитивний вплив не тільки на теплоізолюючи властивості блоку, але і на зниження ваги блоку Слід зазначити, що вживання такого теплоізоляційного матеріалу знижує собівартість блоку Вибране співвідношення товщини зовнішнього шару, теплоізоляційного шару і внутрішнього шару складає (1-5) (4-15) 1 є оптимальним і забезпечує хороші теплоізолюючи властивості блоку і економить конструкційні матеріали Так теплостійкість такого блоку приблизно рівна теплостійкості цегляної кладки по ширині в три рази перевищуючої товщину блоку з фібробетону на основі скловолокна Крім того, наявність ребер жорсткості у вигляді СТІЛЬНИКІВ підвищує МІЦНІСТЬ конструкційних шарів При цьому ребра жорсткості є фібрами із скложгута Торцеві поверхні блоку виконані закритими, що забезпечує герметичність блоку і підвищує його водонепроникність як при монтажі будівлі, так і при подальшій експлуатації Крім того, завдяки тому, що теплоізолюючий шар не закладають в порожнину блоку під час монтажу будівлі, значно скорочується трудовитрати при кладці блоків Металеві заставні елементи внутрішнього конструкційного шару забезпечують кріплення блоку до каркаса будівлі При зведенні будівлі з використанням блоків відпадає необхідність в споруді могутнього фундаменту і дозволяє істотно понизити витрати на споруду фундаменту і каркаса будівлі Таким чином, вживання будівельних блоків дозволяє підвищити теплоізоляційні характеристики, МІЦНІСТЬ будівлі при зниженні ваги будівельних блоків, поліпшити гідроізоляційні характеристики, а також дозволяє значно скоротити трудовитрати при кладці блоків і витрати на зведення будівлі Суть запропонованої корисної моделі пояснюється на кресленнях, де на фіг 1 представлений загальний вид будівельного блоку, на фіг 2 вид А-А фіг 1, на фіг 3 - вид Б-Б фіг 2, на фіг 4 вигляд позаду фиг 1 Будівельний блок містить бічні поверхні 1, торцеві закриті поверхні 2, ЗОВНІШНІЙ конструкційний шар 3, внутрішній конструкційний шар 4, виконані з фібробетону на основі скловолокна, теплоізоля 9477 ційний шар 5, виконаний, наприклад, з пінопласту, і розташований між зовнішнім і внутрішнім конструкційними шарами. При цьому шари розташовані в один вертикальний ряд. Внутрішній конструкційний шар 4 містить заставні елементи 6. Конструкційні шари 3 і 4 містять ребра жорсткості 7, виконані у вигляді стільників і є фібрами із скложгута. Зовнішня поверхня зовнішнього конструкційного шару 3 виконана з рельєфом. Всі поверхні блоку виконані закритими, і теплоізолюючий шар знаходиться усередині блоку. При укладанні будівельних блоків заставні елементи кріпляться до каркаса будівлі і проводиться швидкий монтаж будівлі. Причому навантаження на фундамент будівлі невелике, внаслідок чого при будівництві використовують полегшений фундамент. Таким чином, вживання будівельних блоків дозволяє понизити трудовитрати при зведенні будівлі, скоротити витрату матеріалів, підвищити теплоізоляційні характеристики, міцність будівлі при зниженні ваги будівельних блоків і поліпшити гідроізоляційні характеристики. Джерела інформації. 1. Патент Російської Федерації № 2220262, 7 МПК Е04В2/02, опубл. 12.04.2002 p. 2. Патент Російської Федерації № 2162500, 7 МПК Е04В2/16, опубл. 23.06.1999 p. 3. Заявка Російської Федерації № 2001128790, 7 МПК Е04С1/40; Е04С1/41; Е04В2/04; Е04С2/02; В28В7/24. 1 ФІГ. 1 АіА |Л 7 w* * • • * Ф * • • • * • • • • • • • * * # * Z Фіг. 2 9477 ФІГ. З Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
