Освітлювальний пристрій із світловипромінюючими діодами

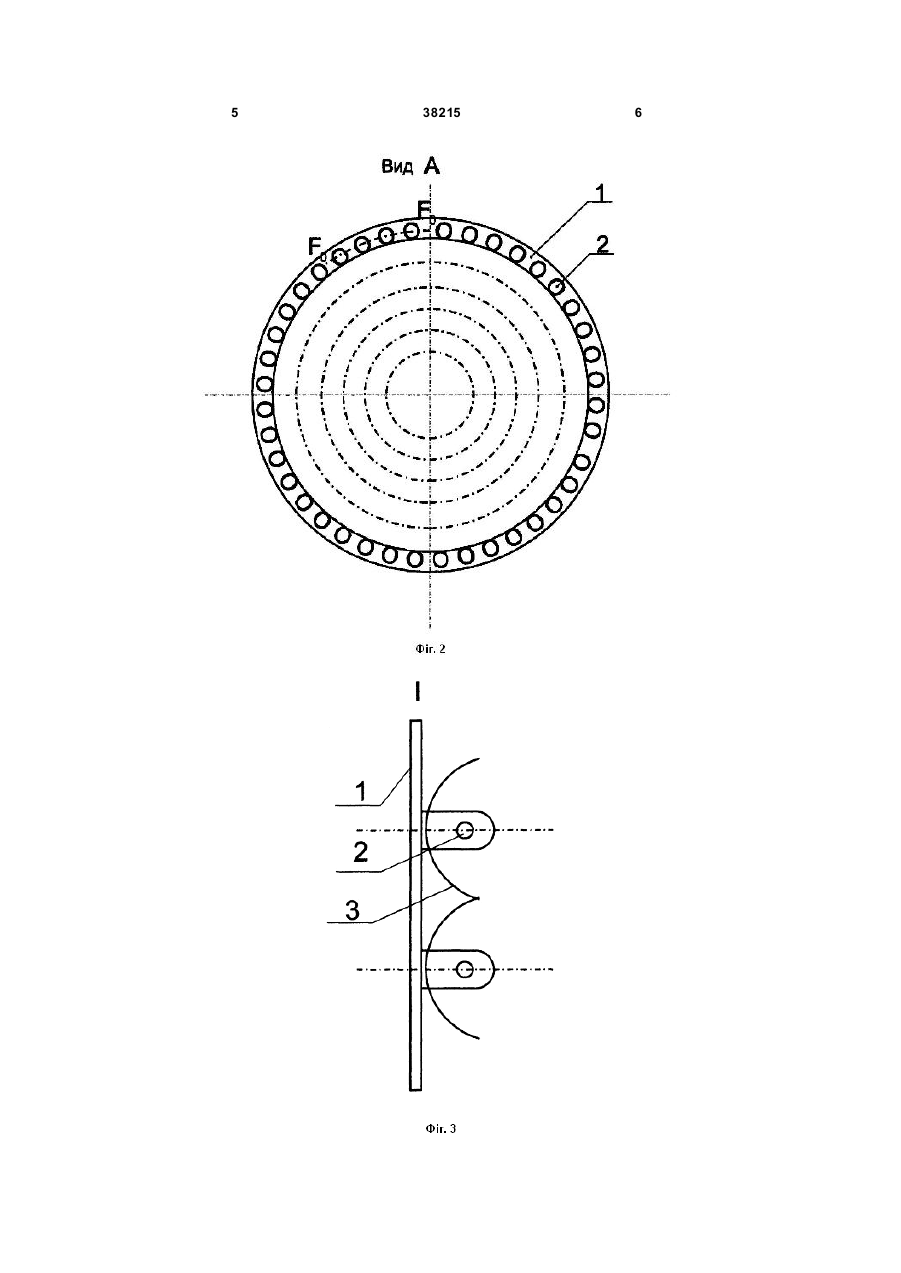

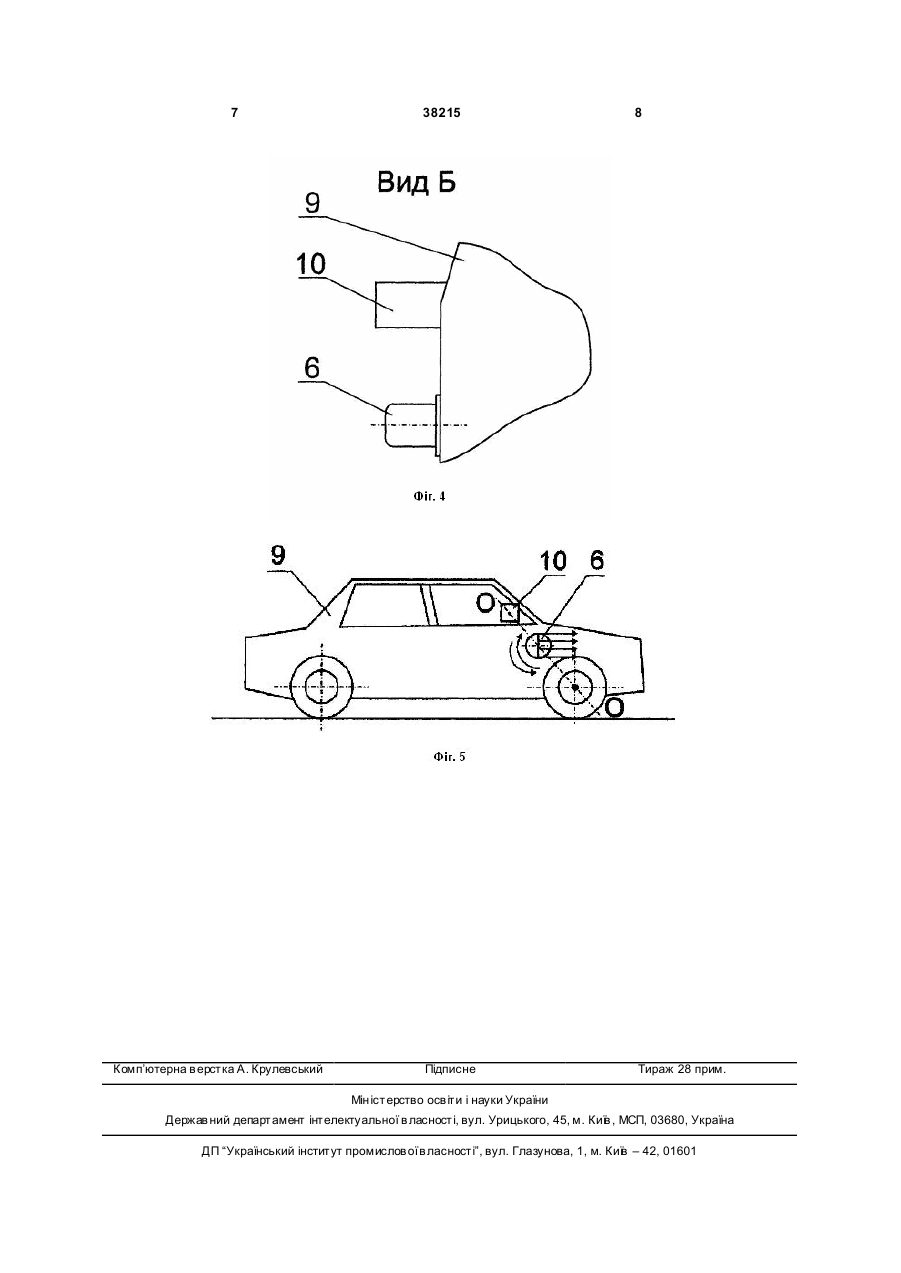

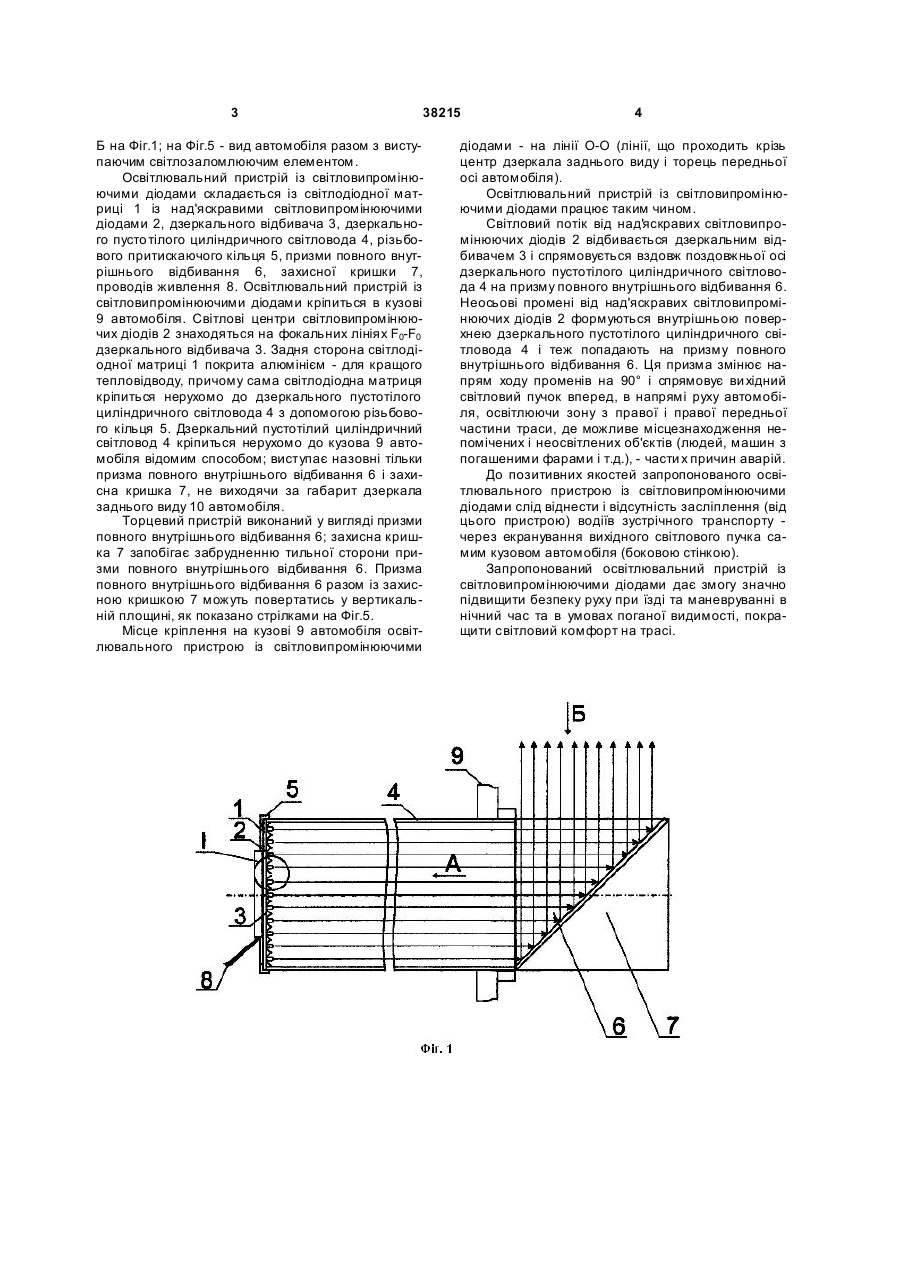

1. Освітлювальний пристрій із світловипромінюючими діодами, який містить світлодіодну матрицю, дзеркальний відбивач, дзеркальний пустотілий світловод і торцевий пристрій, який відрізняє ться тим, що як торцевий пристрій за 3 38215 Б на Фіг.1; на Фіг.5 - вид автомобіля разом з виступаючим світлозаломлюючим елементом. Освітлювальний пристрій із світловипромінюючими діодами складається із світлодіодної матриці 1 із над'яскравими світловипромінюючими діодами 2, дзеркального відбивача 3, дзеркального пусто тілого циліндричного світловода 4, різьбового притискаючого кільця 5, призми повного внутрішнього відбивання 6, захисної кришки 7, проводів живлення 8. Освітлювальний пристрій із світловипромінюючими діодами кріпиться в кузові 9 автомобіля. Світлові центри світловипромінюючих діодів 2 знаходяться на фокальних лініях F0-F0 дзеркального відбивача 3. Задня сторона світлодіодної матриці 1 покрита алюмінієм - для кращого тепловідводу, причому сама світлодіодна матриця кріпиться нерухомо до дзеркального пустотілого циліндричного світловода 4 з допомогою різьбового кільця 5. Дзеркальний пустотілий циліндричний світловод 4 кріпиться нерухомо до кузова 9 автомобіля відомим способом; виступає назовні тільки призма повного внутрішнього відбивання 6 і захисна кришка 7, не виходячи за габарит дзеркала заднього виду 10 автомобіля. Торцевий пристрій виконаний у вигляді призми повного внутрішнього відбивання 6; захисна кришка 7 запобігає забрудненню тильної сторони призми повного внутрішнього відбивання 6. Призма повного внутрішнього відбивання 6 разом із захисною кришкою 7 можуть повертатись у вертикальній площині, як показано стрілками на Фіг.5. Місце кріплення на кузові 9 автомобіля освітлювального пристрою із світловипромінюючими 4 діодами - на лінії О-О (лінії, що проходить крізь центр дзеркала заднього виду і торець передньої осі автомобіля). Освітлювальний пристрій із світловипромінюючими діодами працює таким чином. Світловий потік від над'яскравих світловипромінюючих діодів 2 відбивається дзеркальним відбивачем 3 і спрямовується вздовж поздовжньої осі дзеркального пустотілого циліндричного світловода 4 на призму повного внутрішнього відбивання 6. Неосьові промені від над'яскравих світловипромінюючих діодів 2 формуються внутрішньою поверхнею дзеркального пустотілого циліндричного світловода 4 і теж попадають на призму повного внутрішнього відбивання 6. Ця призма змінює напрям ходу променів на 90° і спрямовує ви хідний світловий пучок вперед, в напрямі руху автомобіля, освітлюючи зону з правої і правої передньої частини траси, де можливе місцезнаходження непомічених і неосвітлених об'єктів (людей, машин з погашеними фарами і т.д.), - части х причин аварій. До позитивних якостей запропонованого освітлювального пристрою із світловипромінюючими діодами слід віднести і відсутність засліплення (від цього пристрою) водіїв зустрічного транспорту через екранування вихідного світлового пучка самим кузовом автомобіля (боковою стінкою). Запропонований освітлювальний пристрій із світловипромінюючими діодами дає змогу значно підвищити безпеку руху при їзді та маневруванні в нічний час та в умовах поганої видимості, покращити світловий комфорт на трасі. 5 38215 6 7 Комп’ютерна в ерстка А. Крулевський 38215 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
