Фасадний освітлювальний пристрій
Номер патенту: 31569
Опубліковано: 10.04.2008
Формула / Реферат
1. Фасадний освітлювальний пристрій, який містить джерело світла, збірний пустотілий дзеркальний світловод, дзеркальний відбивач, електропатрон, фокусуючу лінзу, корпус лінзи, який відрізняється тим, що на поверхні дзеркального відбивача виконані наскрізні отвори, розмір яких менше, ніж розмір світного тіла джерела світла.
2. Фасадний освітлювальний пристрій за п. 1, який відрізняється тим, що фокусуюча лінза виконана з можливістю повороту відносно корпуса лінзи.
3. Фасадний освітлювальний пристрій за п. 2, який відрізняється тим, що обід фокусуючої лінзи виконаний у вигляді сферичного пояса.
Текст

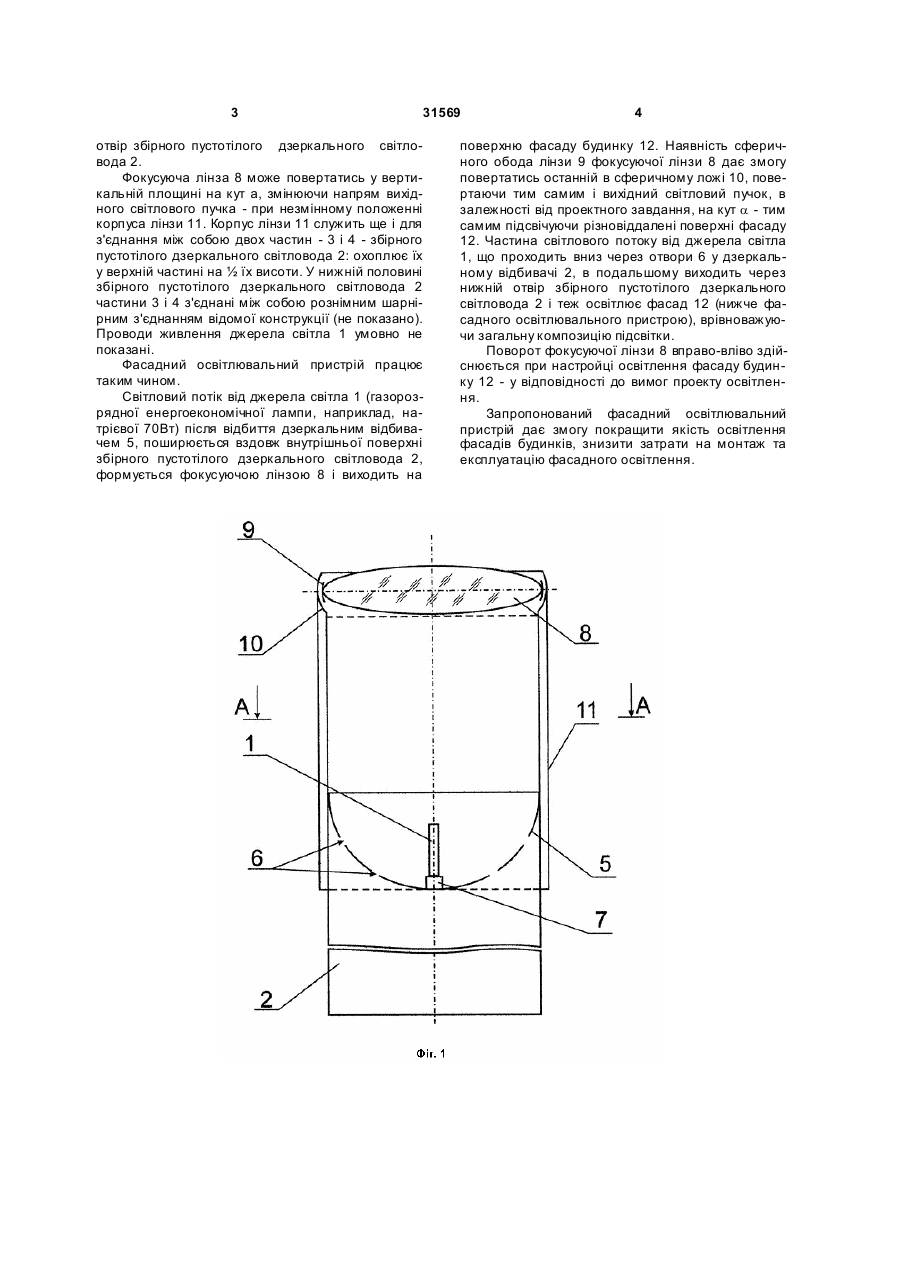

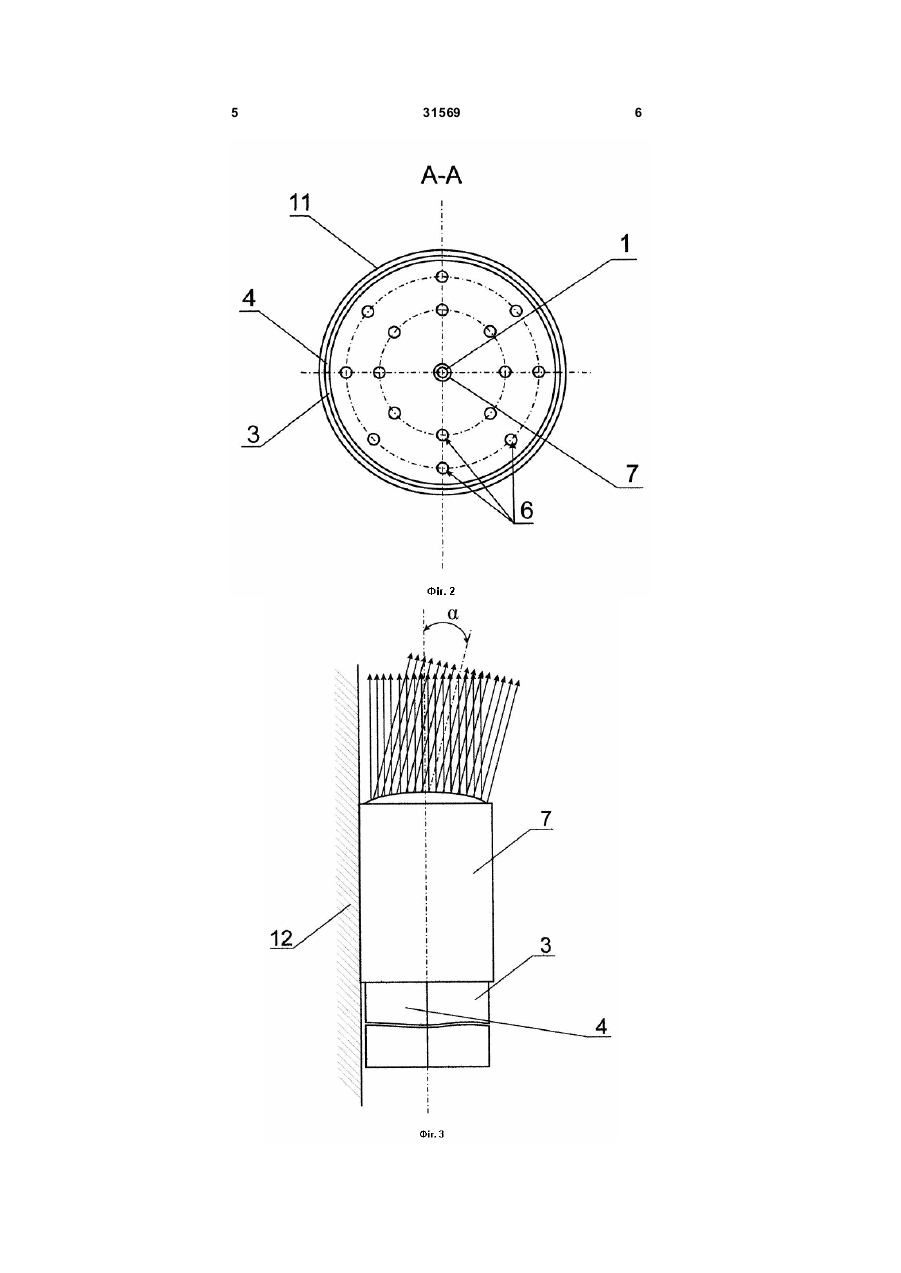

1. Фасадний освітлювальний пристрій, який містить джерело світла, збірний пустотілий дзеркальний світловод, дзеркальний відбивач, елект 3 31569 отвір збірного пустотілого дзеркального світловода 2. Фокусуюча лінза 8 може повертатись у вертикальній площині на кут а, змінюючи напрям вихідного світлового пучка - при незмінному положенні корпуса лінзи 11. Корпус лінзи 11 служить ще і для з'єднання між собою двох частин - 3 і 4 - збірного пустотілого дзеркального світловода 2: охоплює їх у верхній частині на ½ їх висоти. У нижній половині збірного пустотілого дзеркального світловода 2 частини 3 і 4 з'єднані між собою рознімним шарнірним з'єднанням відомої конструкції (не показано). Проводи живлення джерела світла 1 умовно не показані. Фасадний освітлювальний пристрій працює таким чином. Світловий потік від джерела світла 1 (газорозрядної енергоекономічної лампи, наприклад, натрієвої 70Вт) після відбиття дзеркальним відбивачем 5, поширюється вздовж внутрішньої поверхні збірного пустотілого дзеркального світловода 2, формується фокусуючою лінзою 8 і виходить на 4 поверхню фасаду будинку 12. Наявність сферичного обода лінзи 9 фокусуючої лінзи 8 дає змогу повертатись останній в сферичному ложі 10, повертаючи тим самим і вихідний світловий пучок, в залежності від проектного завдання, на кут a - тим самим підсвічуючи різновіддалені поверхні фасаду 12. Частина світлового потоку від джерела світла 1, що проходить вниз через отвори 6 у дзеркальному відбивачі 2, в подальшому виходить через нижній отвір збірного пустотілого дзеркального світловода 2 і теж освітлює фасад 12 (нижче фасадного освітлювального пристрою), врівноважуючи загальну композицію підсвітки. Поворот фокусуючої лінзи 8 вправо-вліво здійснюється при настройці освітлення фасаду будинку 12 - у відповідності до вимог проекту освітлення. Запропонований фасадний освітлювальний пристрій дає змогу покращити якість освітлення фасадів будинків, знизити затрати на монтаж та експлуатацію фасадного освітлення. 5 31569 6 7 Комп’ютерна в ерстка Л. Купенко 31569 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFaзade lighting device
Автори англійськоюNestorovych Yurii Ihorovych, Nesterovych Ihor Ivanovych
Назва патенту російськоюФасадное осветительное устройство
Автори російськоюНесторович Юрий Игоревич, Нестерович Игорь Иванович
МПК / Мітки
МПК: F21V 7/00
Мітки: пристрій, освітлювальний, фасадний
