Пристрій для визначення температури кристалізації парафіну в нафті

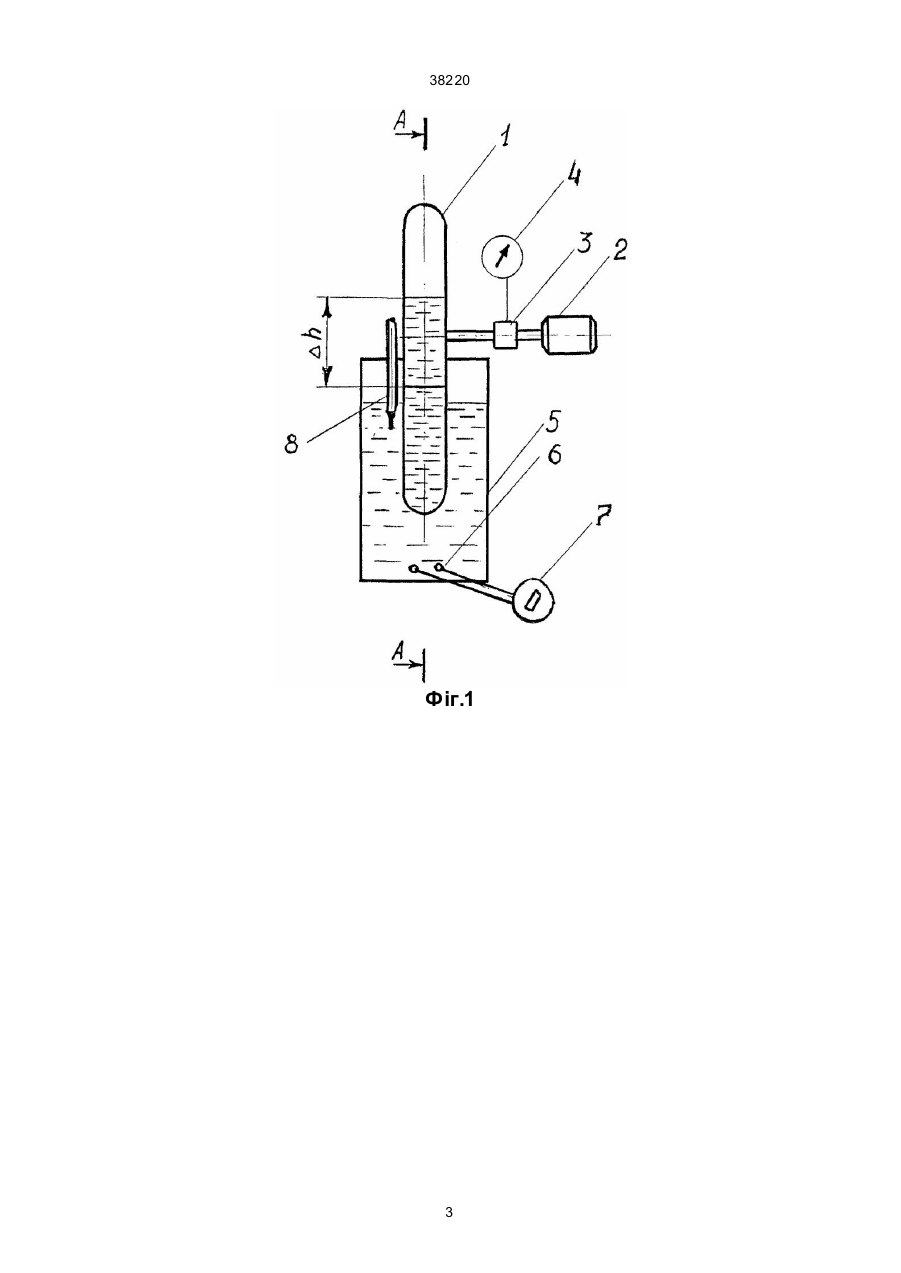

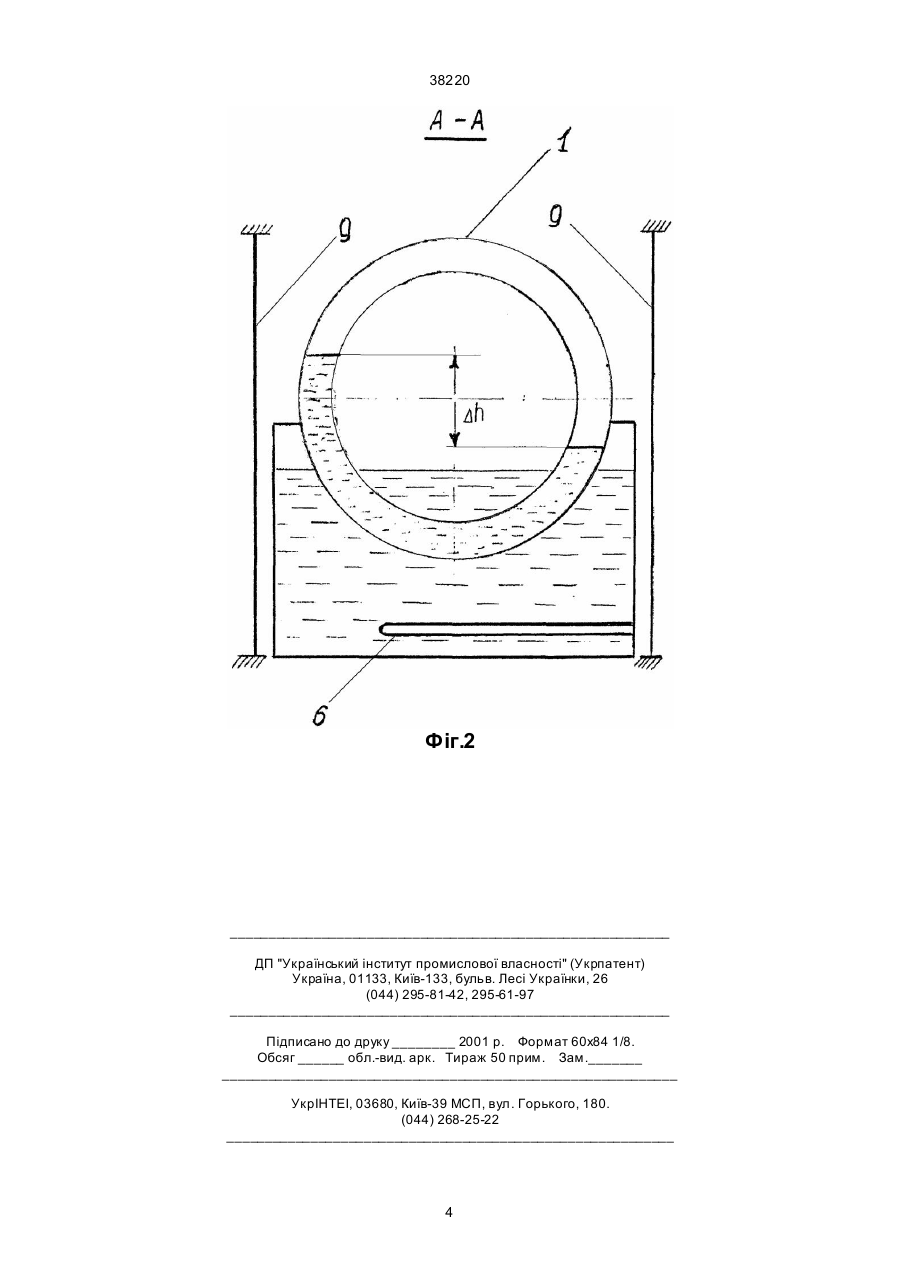

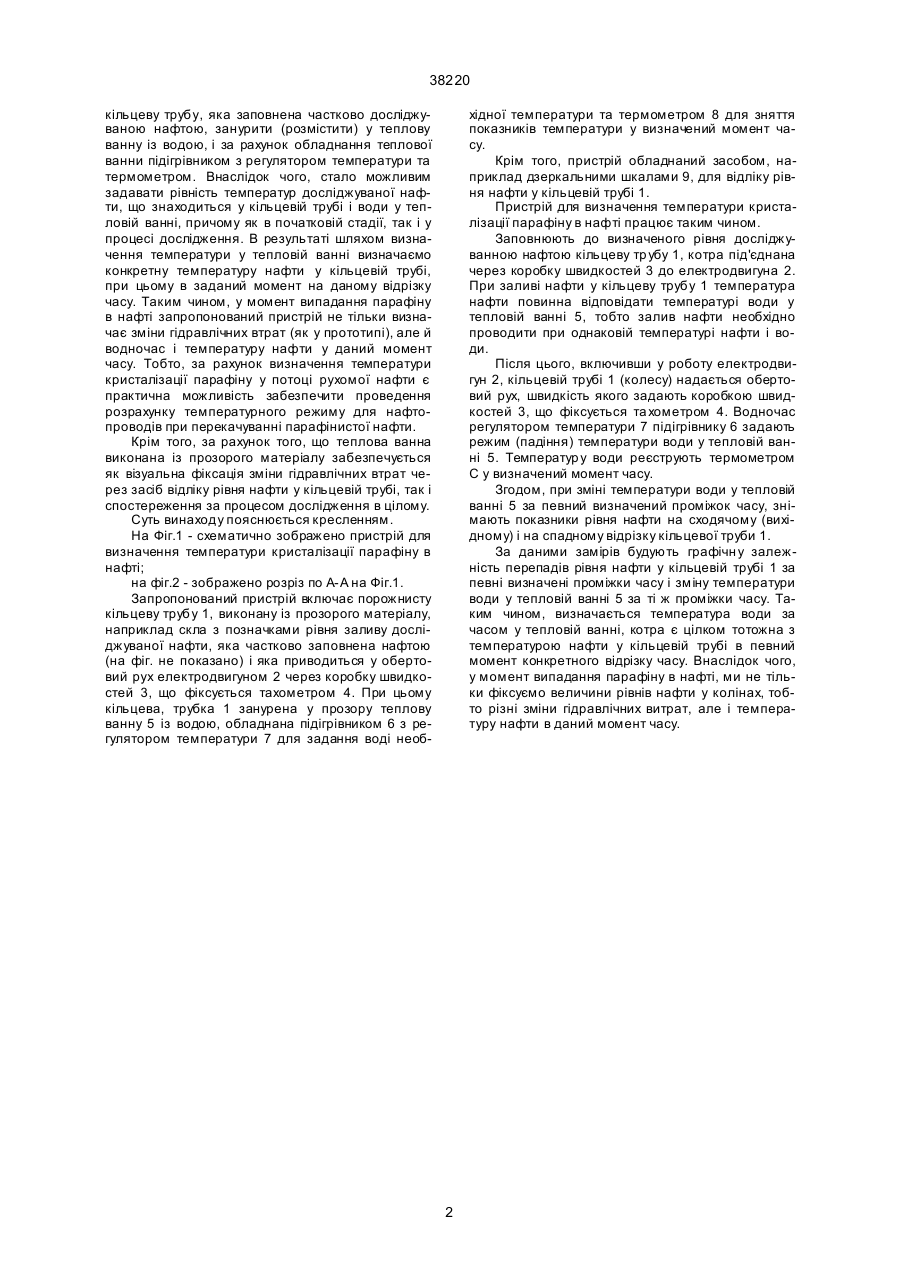

Пристрій для визначення температури кристалізації парафіну в нафті, що включає порожнис 38220 кільцеву трубу, яка заповнена частково досліджуваною нафтою, занурити (розмістити) у теплову ванну із водою, і за рахунок обладнання теплової ванни підігрівником з регулятором температури та термометром. Внаслідок чого, стало можливим задавати рівність температур досліджуваної нафти, що знаходиться у кільцевій трубі і води у тепловій ванні, причому як в початковій стадії, так і у процесі дослідження. В результаті шляхом визначення температури у тепловій ванні визначаємо конкретну температуру нафти у кільцевій трубі, при цьому в заданий момент на даному відрізку часу. Таким чином, у момент випадання парафіну в нафті запропонований пристрій не тільки визначає зміни гідравлічних втрат (як у прототипі), але й водночас і температуру нафти у даний момент часу. Тобто, за рахунок визначення температури кристалізації парафіну у потоці рухомої нафти є практична можливість забезпечити проведення розрахунку температурного режиму для нафтопроводів при перекачуванні парафінистої нафти. Крім того, за рахунок того, що теплова ванна виконана із прозорого матеріалу забезпечується як візуальна фіксація зміни гідравлічних втрат через засіб відліку рівня нафти у кільцевій трубі, так і спостереження за процесом дослідження в цілому. Суть винаходу пояснюється кресленням. На Фіг.1 - схематично зображено пристрій для визначення температури кристалізації парафіну в нафті; на фіг.2 - зображено розріз по А-А на Фіг.1. Запропонований пристрій включає порожнисту кільцеву трубу 1, виконану із прозорого матеріалу, наприклад скла з позначками рівня заливу досліджуваної нафти, яка частково заповнена нафтою (на фіг. не показано) і яка приводиться у обертовий рух електродвигуном 2 через коробку швидкостей 3, що фіксується тахометром 4. При цьому кільцева, трубка 1 занурена у прозору теплову ванну 5 із водою, обладнана підігрівником 6 з регулятором температури 7 для задання воді необ хідної температури та термометром 8 для зняття показників температури у визначений момент часу. Крім того, пристрій обладнаний засобом, наприклад дзеркальними шкалами 9, для відліку рівня нафти у кільцевій трубі 1. Пристрій для визначення температури кристалізації парафіну в нафті працює таким чином. Заповнюють до визначеного рівня досліджуванною нафтою кільцеву тр убу 1, котра під'єднана через коробку швидкостей 3 до електродвигуна 2. При заливі нафти у кільцеву трубу 1 температура нафти повинна відповідати температурі води у тепловій ванні 5, тобто залив нафти необхідно проводити при однаковій температурі нафти і води. Після цього, включивши у роботу електродвигун 2, кільцевій трубі 1 (колесу) надається обертовий рух, швидкість якого задають коробкою швидкостей 3, що фіксується та хометром 4. Водночас регулятором температури 7 підігрівнику 6 задають режим (падіння) температури води у тепловій ванні 5. Температур у води реєструють термометром С у визначений момент часу. Згодом, при зміні температури води у тепловій ванні 5 за певний визначений проміжок часу, знімають показники рівня нафти на сходячому (вихідному) і на спадному відрізку кільцевої труби 1. За даними замірів будують графічн у залежність перепадів рівня нафти у кільцевій трубі 1 за певні визначені проміжки часу і зміну температури води у тепловій ванні 5 за ті ж проміжки часу. Таким чином, визначається температура води за часом у тепловій ванні, котра є цілком тотожна з температурою нафти у кільцевій трубі в певний момент конкретного відрізку часу. Внаслідок чого, у момент випадання парафіну в нафті, ми не тільки фіксуємо величини рівнів нафти у колінах, тобто різні зміни гідравлічних витрат, але і температуру нафти в даний момент часу. 2 38220 Фіг.1 3 38220 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
