Перерахунковий пристрій

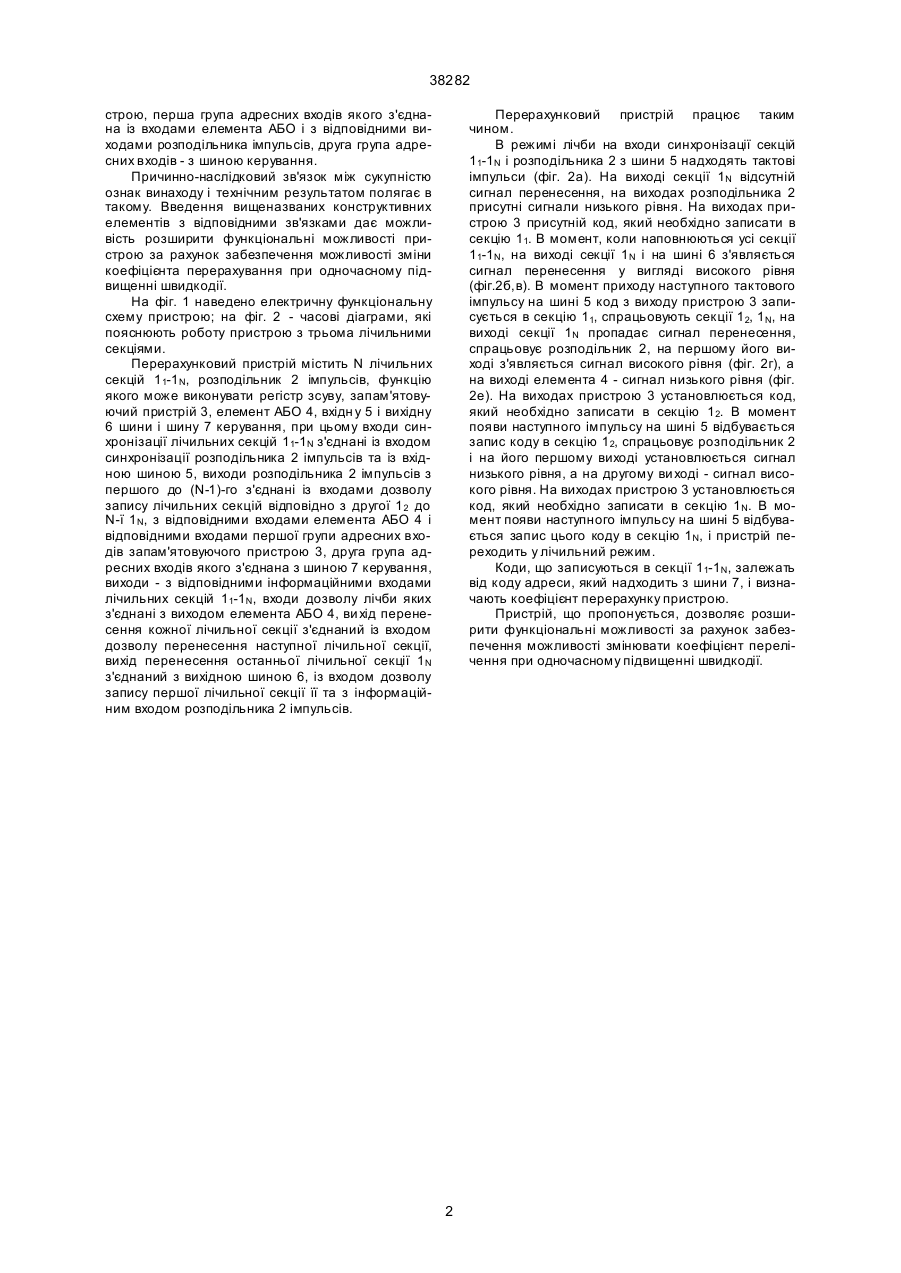

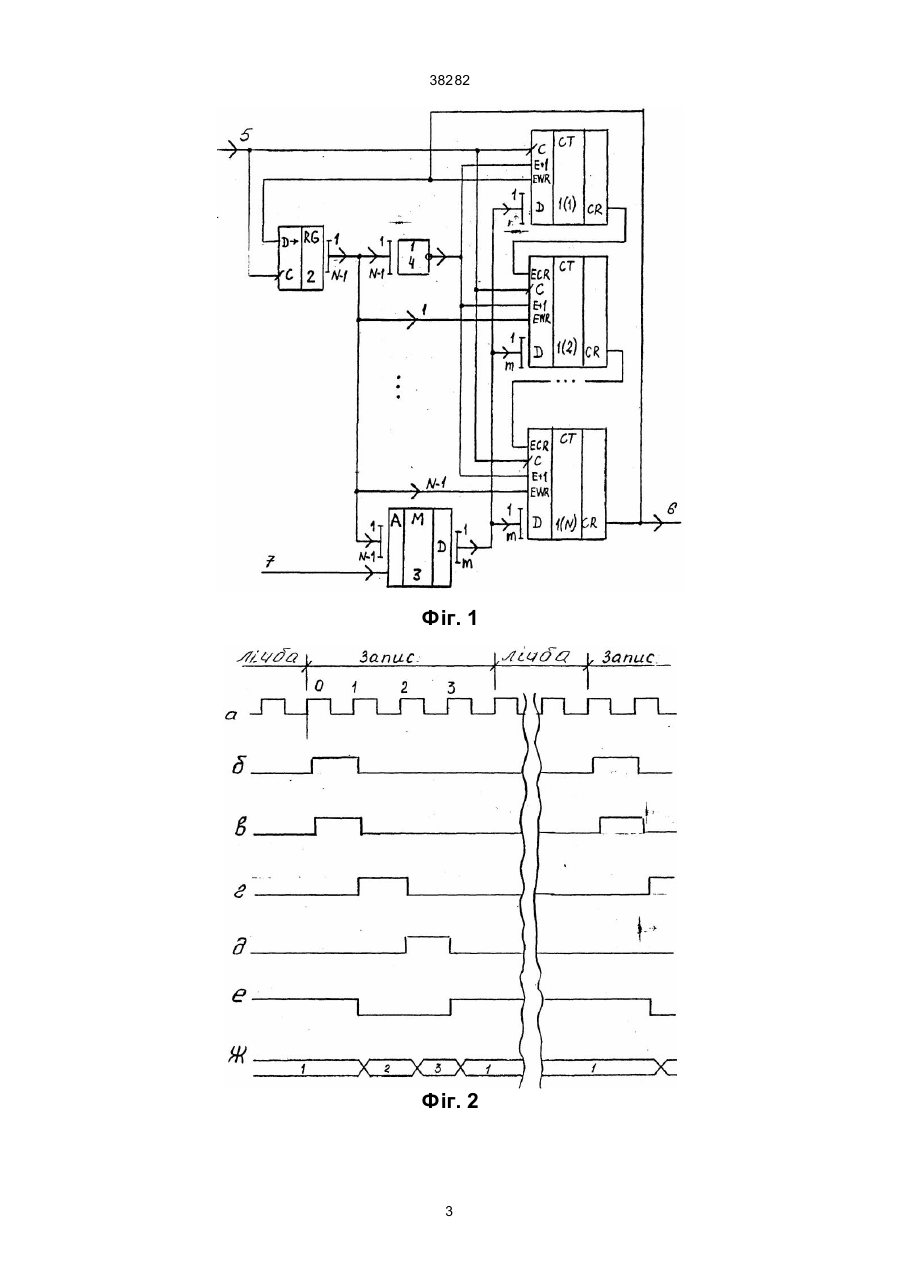

Перерахунковий пристрій, що містить N лічильних секцій і розподільник імпульсів, виходи якого з'єднані із входами дозволу запису усіх лічильних секцій, крім першої, вхід синхронізації першої лічильної секції з'єднаний із вхідною шиною, вихід перенесення кожної лічильної секції підключений до входу дозволу перенесення наступної лічильної секції, що відрізняється тим, що у нього введено запам'я товуючий пристрій, шину керування та 38282 строю, перша група адресних входів якого з'єднана із входами елемента АБО і з відповідними виходами розподільника імпульсів, друга група адресних входів - з шиною керування. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому. Введення вищеназваних конструктивних елементів з відповідними зв'язками дає можливість розширити функціональні можливості пристрою за рахунок забезпечення можливості зміни коефіцієнта перерахування при одночасному підвищенні швидкодії. На фіг. 1 наведено електричну функціональну схему пристрою; на фіг. 2 - часові діаграми, які пояснюють роботу пристрою з трьома лічильними секціями. Перерахунковий пристрій містить N лічильних секцій 11-1N, розподільник 2 імпульсів, функцію якого може виконувати регістр зсуву, запам'ятовуючий пристрій 3, елемент АБО 4, вхідн у 5 і вихідну 6 шини і шину 7 керування, при цьому входи синхронізації лічильних секцій 11-1N з'єднані із входом синхронізації розподільника 2 імпульсів та із вхідною шиною 5, виходи розподільника 2 імпульсів з першого до (N-1)-го з'єднані із входами дозволу запису лічильних секцій відповідно з другої 1 2 до N-ї 1N, з відповідними входами елемента АБО 4 і відповідними входами першої групи адресних входів запам'ятовуючого пристрою 3, друга група адресних входів якого з'єднана з шиною 7 керування, виходи - з відповідними інформаційними входами лічильних секцій 11-1N, входи дозволу лічби яких з'єднані з виходом елемента АБО 4, ви хід перенесення кожної лічильної секції з'єднаний із входом дозволу перенесення наступної лічильної секції, вихід перенесення останньої лічильної секції 1N з'єднаний з вихідною шиною 6, із входом дозволу запису першої лічильної секції її та з інформаційним входом розподільника 2 імпульсів. Перерахунковий пристрій працює таким чином. В режимі лічби на входи синхронізації секцій 11-1N і розподільника 2 з шини 5 надходять тактові імпульси (фіг. 2а). На виході секції 1N відсутній сигнал перенесення, на виходах розподільника 2 присутні сигнали низького рівня. На виходах пристрою 3 присутній код, який необхідно записати в секцію 11. В момент, коли наповнюються усі секції 11-1N, на виході секції 1N і на шині 6 з'являється сигнал перенесення у вигляді високого рівня (фіг.2б,в). В момент приходу наступного тактового імпульсу на шині 5 код з виходу пристрою 3 записується в секцію 11, спрацьовують секції 12, 1N, на виході секції 1N пропадає сигнал перенесення, спрацьовує розподільник 2, на першому його виході з'являється сигнал високого рівня (фіг. 2г), а на виході елемента 4 - сигнал низького рівня (фіг. 2е). На виходах пристрою 3 установлюється код, який необхідно записати в секцію 12. В момент появи наступного імпульсу на шині 5 відбувається запис коду в секцію 12, спрацьовує розподільник 2 і на його першому виході установлюється сигнал низького рівня, а на другому ви ході - сигнал високого рівня. На виходах пристрою 3 установлюється код, який необхідно записати в секцію 1N. В момент появи наступного імпульсу на шині 5 відбувається запис цього коду в секцію 1N, і пристрій переходить у лічильний режим. Коди, що записуються в секції 11-1N, залежать від коду адреси, який надходить з шини 7, і визначають коефіцієнт перерахунку пристрою. Пристрій, що пропонується, дозволяє розширити функціональні можливості за рахунок забезпечення можливості змінювати коефіцієнт перелічення при одночасному підвищенні швидкодії. 2 38282 Фіг. 1 Фіг. 2 3 38282 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
