Робочий орган для безвідвальної обробки грунту

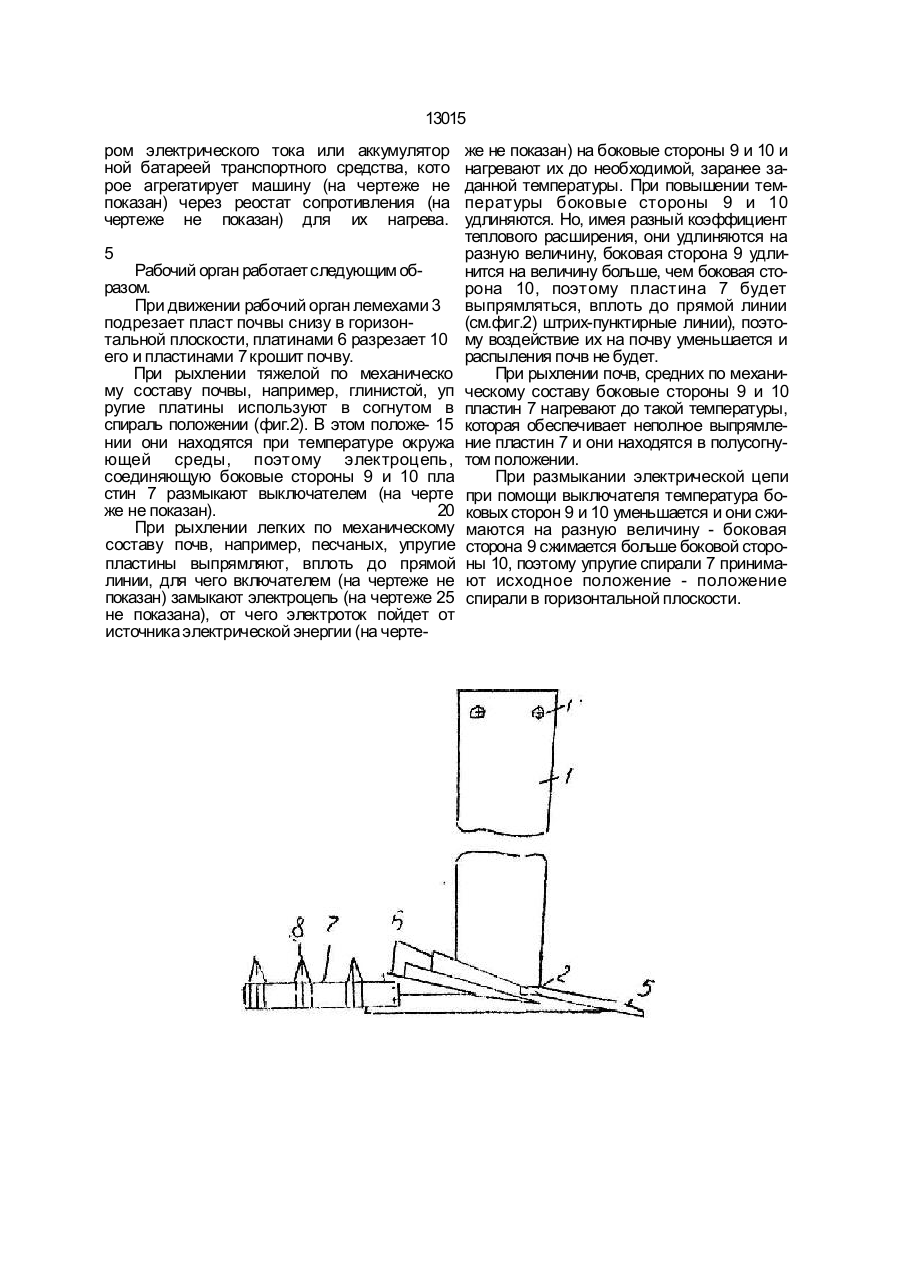

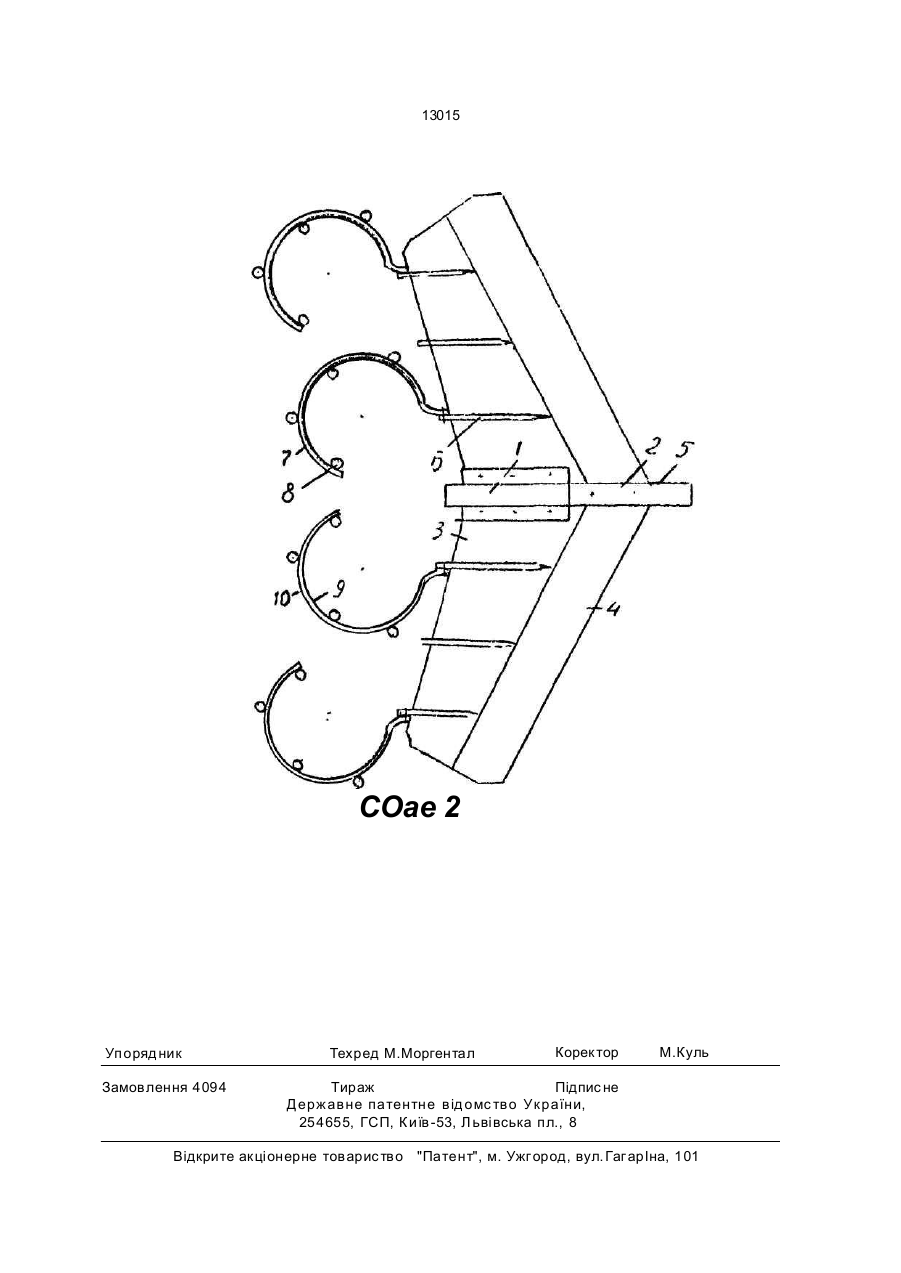

Рабочий орган для безотвальной обра ботки почвы, включающий стойку с плоско режущей линией, по ширине захвата которой установлены вертикально пластины клиновидной формы и сзади их - упругие пластины, изогнутые в спираль в горизонтальной плоскости, отличающийся тем, что последние выполнены с боковыми сторонами, имеющими разный коэффициент линейного расширения, а рабочий орган снабжен устройством для включения их в электрическую цепь. Изобретение относится к области сельскохозяйственного машиностроения и может нзйти применение в машинах для безотвальной обработки почвы. Известен рабочий орган для безотвальной обработки почвы, включающий стойку с плоскорежущей лапой, по ширине захвата которой установлены вертикально пластины клиновидной формы и сзади их упругие пластины, изогнутые в спираль в горизонтальной плоскости. На такой рабочий орган недостаточно крошит почву. Целью изобретения является повышение качества работь. с оптимальным крошением почв, разных по механическому составу путем изменения изогнутости упругих пластин. Поставленная цель достигается тем, что у рабочего органа для безотвальной обработки почвы, включающего стойку с плоскорежущей лапой, по ширине захвата которой установлены пластины клиновидной формы и сзади их - упругие пластины, изогнутые в спираль в горизонтальной плоскости, упру гие пластины выполнены с боковыми сторонами, имеющими разный коэффициент линейного расширения, а рабочий орган снабжен устройством для включения их в электрическую цепь. На фиг. 1 показан рабочий орган для безотвальной обработки почвы, вид сбоку; на фиг.2 - то же, вид сверху. Рабочий орган для безотвальной обработки почвы включает стойку 1 с плоскорежущей лапо** 2, состоящей из башмака 3, лемехов 4 и долота 5. На оашмаке 3, по ширине его закреплены пластины 6 клиновидной формы, при этом, угол наклона каждой пластины от стойки к концу крыла меньше предыдущего. На пластинах 6, сзади их размещены упругие пластины 7, которые изогнуты в спираль в горизонтальной плоскости и на которых закреплены зубья 8. Пластины 7 выполнены с боковыми сторонами 9 и 10, имеющими разный коэффициент линейного рас ширения и они соединены электрически с источником электрической энергии, например, с генерато с > wо ел о 13015 ром электрического тока или аккумулятор ной батареей транспортного средства, кото рое агрегатирует машину (на чертеже не показан) через реостат сопротивления (на чертеже не показан) для их нагрева. 5 Рабочий орган работает следующим образом. При движении рабочий орган лемехами 3 подрезает пласт почвы снизу в горизонтальной плоскости, платинами 6 разрезает 10 его и пластинами 7 крошит почву. При рыхлении тяжелой по механическо му составу почвы, например, глинистой, уп ругие платины используют в согнутом в спираль положении (фиг.2). В этом положе- 15 нии они находятся при температуре окружа ющей среды, поэтому электроцепь , соединяющую боковые стороны 9 и 10 пла стин 7 размыкают выключателем (на черте же не показан). 20 При рыхлении легких по механическому составу почв, например, песчаных, упругие пластины выпрямляют, вплоть до прямой линии, для чего включателем (на чертеже не показан) замыкают электроцепь (на чертеже 25 не показана), от чего электроток пойдет от источника электрической энергии (на черте же не показан) на боковые стороны 9 и 10 и нагревают их до необходимой, заранее заданной температуры. При повышении температуры боковые стороны 9 и 10 удлиняются. Но, имея разный коэффициент теплового расширения, они удлиняются на разную величину, боковая сторона 9 удлинится на величину больше, чем боковая сторона 10, поэтому пластина 7 будет выпрямляться, вплоть до прямой линии (см.фиг.2) штрих-пунктирные линии), поэтому воздействие их на почву уменьшается и распыления почв не будет. При рыхлении почв, средних по механическому составу боковые стороны 9 и 10 пластин 7 нагревают до такой температуры, которая обеспечивает неполное выпрямление пластин 7 и они находятся в полусогнутом положении. При размыкании электрической цепи при помощи выключателя температура боковых сторон 9 и 10 уменьшается и они сжимаются на разную величину - боковая сторона 9 сжимается больше боковой стороны 10, поэтому упругие спирали 7 принимают исходное положение - положение спирали в горизонтальной плоскости. 13015 COae 2 Упоряд ник Замовлення 4094 Техред М.Моргентал Коректор М.Куль Тираж Підпис не Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Л ьвівська пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. Гаг арІна, 101
