Скальпель із заданою глибиною розсічення

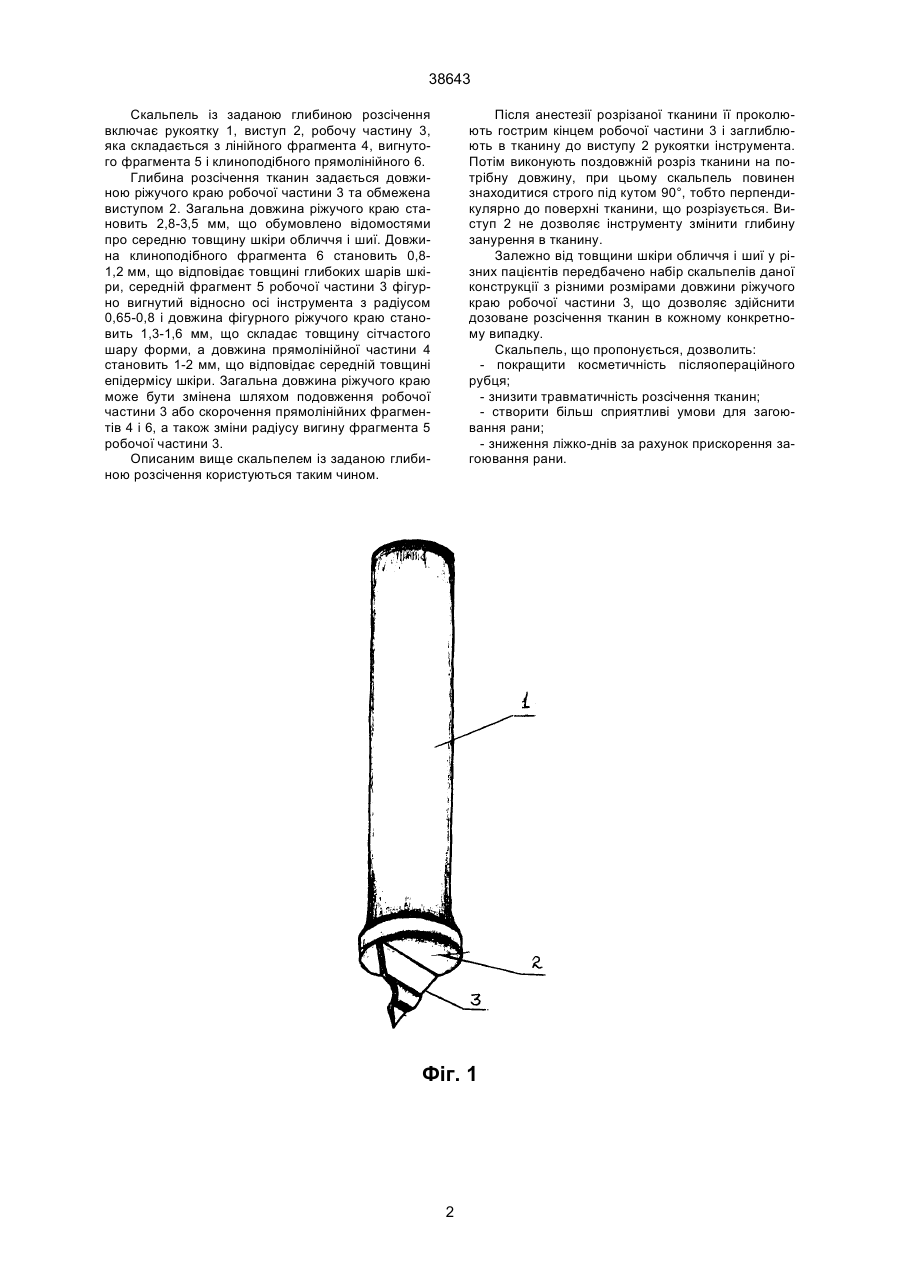

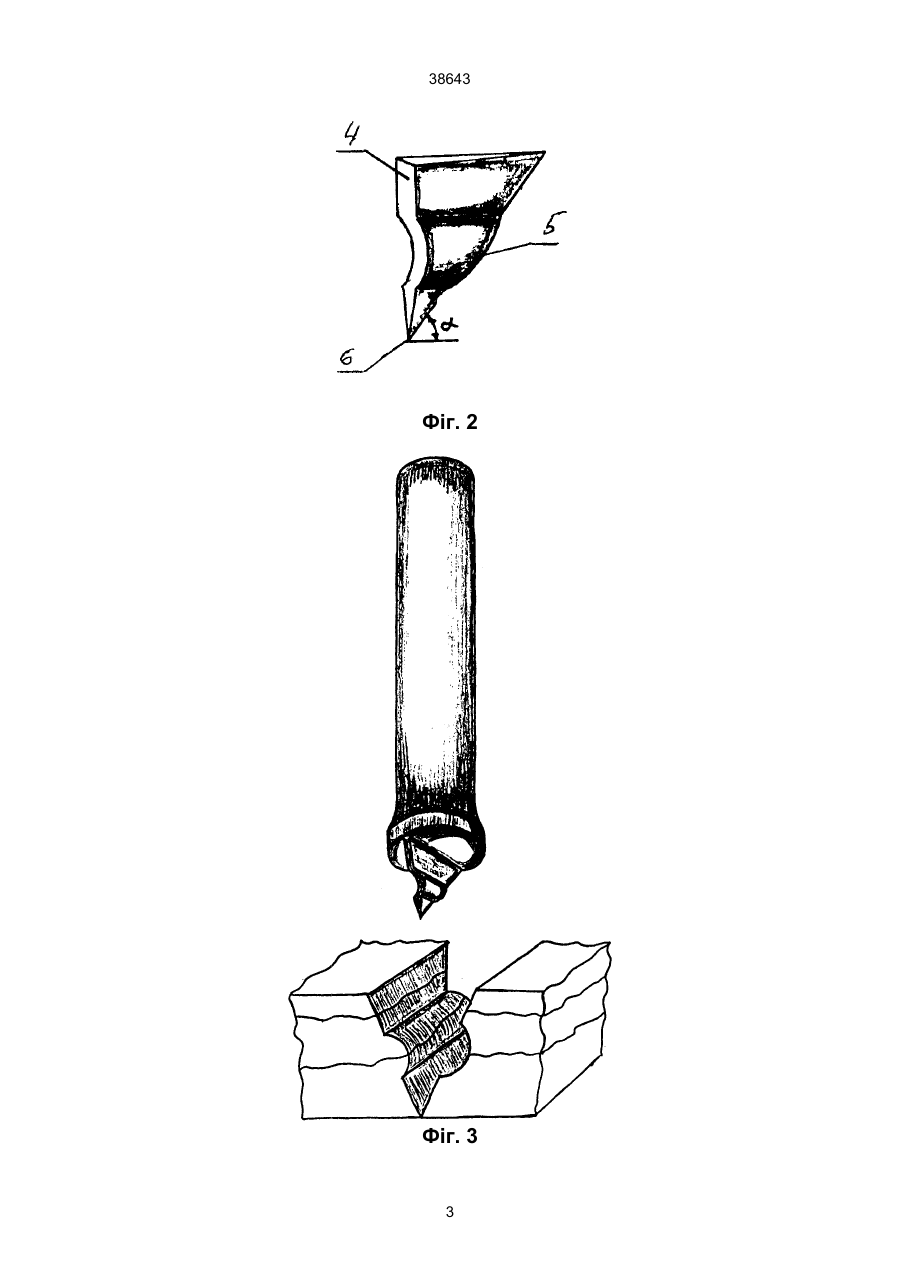

Скальпель із заданою глибиною розсічення, що містить рукоятку, робочу частину, основа якої забезпечена виступом, який відрізняється тим, що робоча частина виконана фігурною і складається з трьох фрагментів - прямолінійного, довжина якого 1-2 мм, фігурно вигнутого відносно осі інструменту, довжина якого 1,3-1,6 мм, та клиноподібного прямолінійного, довжина якого 0,8-1,2 мм. (19) (21) 2000084728 (22) 08.08.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Безруков Сергій Григорович, Мороз Володимир Романович, Загорулько Олександр Кімович, Ізосимов Володимир Василійович (73) Кримський державний медичний університет ім. С.І. Георгієвського 38643 Скальпель із заданою глибиною розсічення включає рукоятку 1, виступ 2, робочу частину 3, яка складається з лінійного фрагмента 4, вигнутого фрагмента 5 і клиноподібного прямолінійного 6. Глибина розсічення тканин задається довжиною ріжучого краю робочої частини 3 та обмежена виступом 2. Загальна довжина ріжучого краю становить 2,8-3,5 мм, що обумовлено відомостями про середню товщину шкіри обличчя і шиї. Довжина клиноподібного фрагмента 6 становить 0,81,2 мм, що відповідає товщині глибоких шарів шкіри, середній фрагмент 5 робочої частини 3 фігурно вигнутий відносно осі інструмента з радіусом 0,65-0,8 і довжина фігурного ріжучого краю становить 1,3-1,6 мм, що складає товщину сітчастого шару форми, а довжина прямолінійної частини 4 становить 1-2 мм, що відповідає середній товщині епідермісу шкіри. Загальна довжина ріжучого краю може бути змінена шляхом подовження робочої частини 3 або скорочення прямолінійних фрагментів 4 і 6, а також зміни радіусу вигину фрагмента 5 робочої частини 3. Описаним вище скальпелем із заданою глибиною розсічення користуються таким чином. Після анестезії розрізаної тканини її проколюють гострим кінцем робочої частини 3 і заглиблюють в тканину до виступу 2 рукоятки інструмента. Потім виконують поздовжній розріз тканини на потрібну довжину, при цьому скальпель повинен знаходитися строго під кутом 90°, тобто перпендикулярно до поверхні тканини, що розрізується. Виступ 2 не дозволяє інструменту змінити глибину занурення в тканину. Залежно від товщини шкіри обличчя і шиї у різних пацієнтів передбачено набір скальпелів даної конструкції з різними розмірами довжини ріжучого краю робочої частини 3, що дозволяє здійснити дозоване розсічення тканин в кожному конкретному випадку. Скальпель, що пропонується, дозволить: - покращити косметичність післяопераційного рубця; - знизити травматичність розсічення тканин; - створити більш сприятливі умови для загоювання рани; - зниження ліжко-днів за рахунок прискорення загоювання рани. Фіг. 1 2 38643 Фіг. 2 Фіг. 3 3 38643 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
