Роз’ємне з’єднання

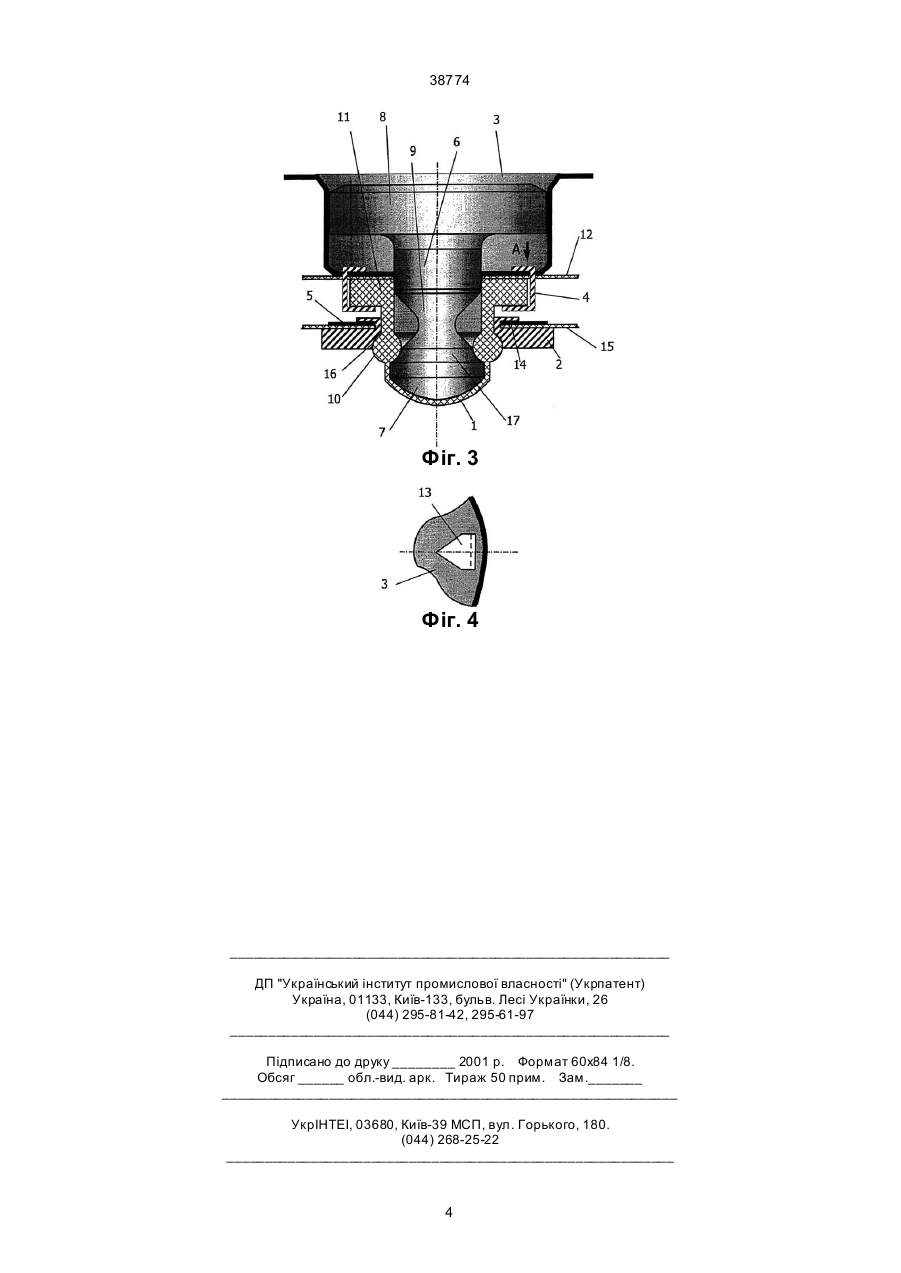

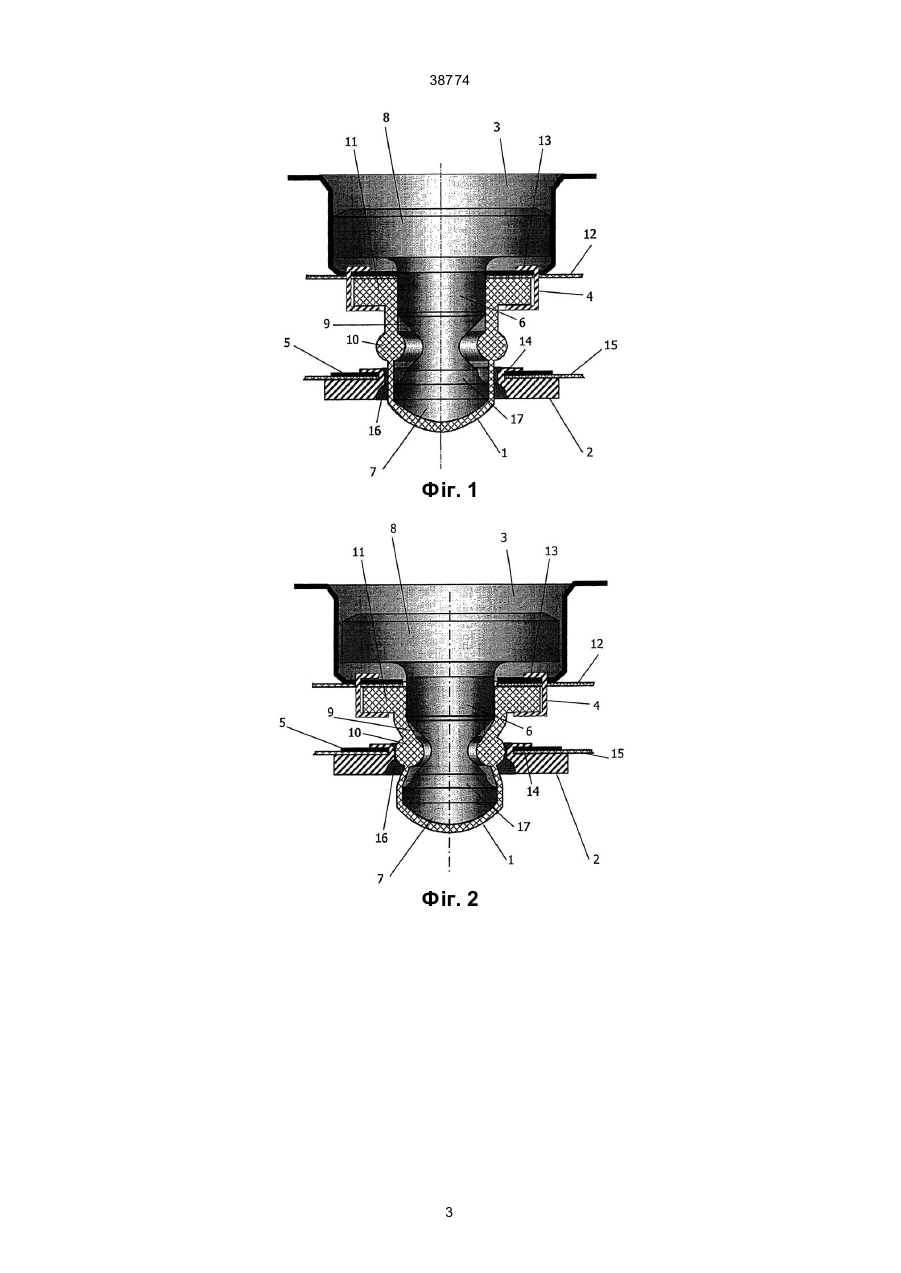

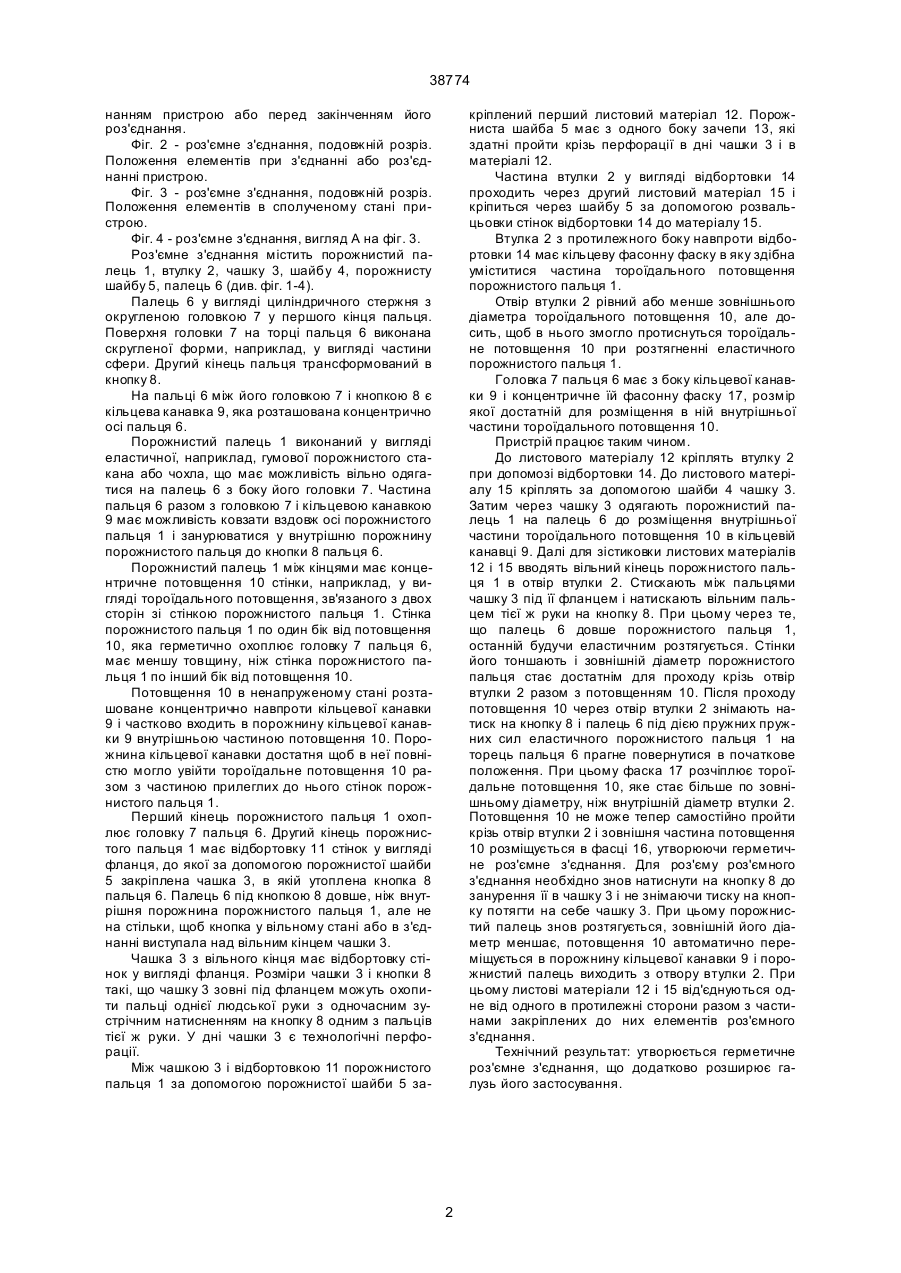

Роз'ємне з'єднання, що містить палець з головкою на одному кінці, на який одягнутий порожнистий палець, що має концентричне потовщення стінок, здатне пройти разом з порожнистим пальцем крізь отвір втулки при натисненні на палець і 38774 нанням пристрою або перед закінченням його роз'єднання. Фіг. 2 - роз'ємне з'єднання, подовжній розріз. Положення елементів при з'єднанні або роз'єднанні пристрою. Фіг. 3 - роз'ємне з'єднання, подовжній розріз. Положення елементів в сполученому стані пристрою. Фіг. 4 - роз'ємне з'єднання, вигляд А на фіг. 3. Роз'ємне з'єднання містить порожнистий палець 1, втулку 2, чашку 3, шайбу 4, порожнисту шайбу 5, палець 6 (див. фіг. 1-4). Палець 6 у вигляді циліндричного стержня з округленою головкою 7 у першого кінця пальця. Поверхня головки 7 на торці пальця 6 виконана скругленої форми, наприклад, у вигляді частини сфери. Другий кінець пальця трансформований в кнопку 8. На пальці 6 між його головкою 7 і кнопкою 8 є кільцева канавка 9, яка розташована концентрично осі пальця 6. Порожнистий палець 1 виконаний у вигляді еластичної, наприклад, гумової порожнистого стакана або чохла, що має можливість вільно одягатися на палець 6 з боку його головки 7. Частина пальця 6 разом з головкою 7 і кільцевою канавкою 9 має можливість ковзати вздовж осі порожнистого пальця 1 і занурюватися у внутрішню порожнину порожнистого пальця до кнопки 8 пальця 6. Порожнистий палець 1 між кінцями має концентричне потовщення 10 стінки, наприклад, у вигляді тороїдального потовщення, зв'язаного з двох сторін зі стінкою порожнистого пальця 1. Стінка порожнистого пальця 1 по один бік від потовщення 10, яка герметично охоплює головку 7 пальця 6, має меншу товщину, ніж стінка порожнистого пальця 1 по інший бік від потовщення 10. Потовщення 10 в ненапруженому стані розташоване концентрично навпроти кільцевої канавки 9 і частково входить в порожнину кільцевої канавки 9 внутрішньою частиною потовщення 10. Порожнина кільцевої канавки достатня щоб в неї повністю могло увійти тороїдальне потовщення 10 разом з частиною прилеглих до нього стінок порожнистого пальця 1. Перший кінець порожнистого пальця 1 охоплює головку 7 пальця 6. Другий кінець порожнистого пальця 1 має відбортовку 11 стінок у вигляді фланця, до якої за допомогою порожнистої шайби 5 закріплена чашка 3, в якій утоплена кнопка 8 пальця 6. Палець 6 під кнопкою 8 довше, ніж внутрішня порожнина порожнистого пальця 1, але не на стільки, щоб кнопка у вільному стані або в з'єднанні виступала над вільним кінцем чашки 3. Чашка 3 з вільного кінця має відбортовку стінок у вигляді фланця. Розміри чашки 3 і кнопки 8 такі, що чашку 3 зовні під фланцем можуть охопити пальці однієї людської руки з одночасним зустрічним натисненням на кнопку 8 одним з пальців тієї ж руки. У дні чашки 3 є технологічні перфорації. Між чашкою 3 і відбортовкою 11 порожнистого пальця 1 за допомогою порожнистої шайби 5 за кріплений перший листовий матеріал 12. Порожниста шайба 5 має з одного боку зачепи 13, які здатні пройти крізь перфорації в дні чашки 3 і в матеріалі 12. Частина втулки 2 у вигляді відбортовки 14 проходить через другий листовий матеріал 15 і кріпиться через шайбу 5 за допомогою розвальцьовки стінок відбортовки 14 до матеріалу 15. Втулка 2 з протилежного боку навпроти відбортовки 14 має кільцеву фасонну фаску в яку здібна уміститися частина тороїдального потовщення порожнистого пальця 1. Отвір втулки 2 рівний або менше зовнішнього діаметра тороїдального потовщення 10, але досить, щоб в нього змогло протиснуться тороїдальне потовщення 10 при розтягненні еластичного порожнистого пальця 1. Головка 7 пальця 6 має з боку кільцевої канавки 9 і концентричне їй фасонну фаску 17, розмір якої достатній для розміщення в ній внутрішньої частини тороїдального потовщення 10. Пристрій працює таким чином. До листового матеріалу 12 кріплять втулку 2 при допомозі відбортовки 14. До листового матеріалу 15 кріплять за допомогою шайби 4 чашку 3. Затим через чашку 3 одягають порожнистий палець 1 на палець 6 до розміщення внутрішньої частини тороїдального потовщення 10 в кільцевій канавці 9. Далі для зістиковки листових матеріалів 12 і 15 вводять вільний кінець порожнистого пальця 1 в отвір втулки 2. Стискають між пальцями чашку 3 під її фланцем і натискають вільним пальцем тієї ж руки на кнопку 8. При цьому через те, що палець 6 довше порожнистого пальця 1, останній будучи еластичним розтягується. Стінки його тоншають і зовнішній діаметр порожнистого пальця стає достатнім для проходу крізь отвір втулки 2 разом з потовщенням 10. Після проходу потовщення 10 через отвір втулки 2 знімають натиск на кнопку 8 і палець 6 під дією пружних пружних сил еластичного порожнистого пальця 1 на торець пальця 6 прагне повернутися в початкове положення. При цьому фаска 17 розчіплює тороїдальне потовщення 10, яке стає більше по зовнішньому діаметру, ніж внутрішній діаметр втулки 2. Потовщення 10 не може тепер самостійно пройти крізь отвір втулки 2 і зовнішня частина потовщення 10 розміщується в фасці 16, утворюючи герметичне роз'ємне з'єднання. Для роз'єму роз'ємного з'єднання необхідно знов натиснути на кнопку 8 до занурення її в чашку 3 і не знімаючи тиску на кнопку потягти на себе чашку 3. При цьому порожнистий палець знов розтягується, зовнішній його діаметр меншає, потовщення 10 автоматично переміщується в порожнину кільцевої канавки 9 і порожнистий палець виходить з отвору втулки 2. При цьому листові матеріали 12 і 15 від'єднуються одне від одного в протилежні сторони разом з частинами закріплених до них елементів роз'ємного з'єднання. Технічний результат: утворюється герметичне роз'ємне з'єднання, що додатково розширює галузь його застосування. 2 38774 Фіг. 1 Фіг. 2 3 38774 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
