Трансформатор струму
Формула / Реферат
Трансформатор струму, що містить витий тороїдний магнітопровід з безперервної стрічки електротехнічної сталі, первинну і вторинну обмотки, додатковий розчеплений магнітопровідний контур, який відрізняється тим, що витий тороїдний магнітопровід виконано двома стрічками електротехнічної сталі, поділеними поміж собою діелектриком, та кожна стрічка сталі за допомогою провідника приєднана до одного з двох вільних кінців вторинної обмотки паралельно навантаженню.
Текст

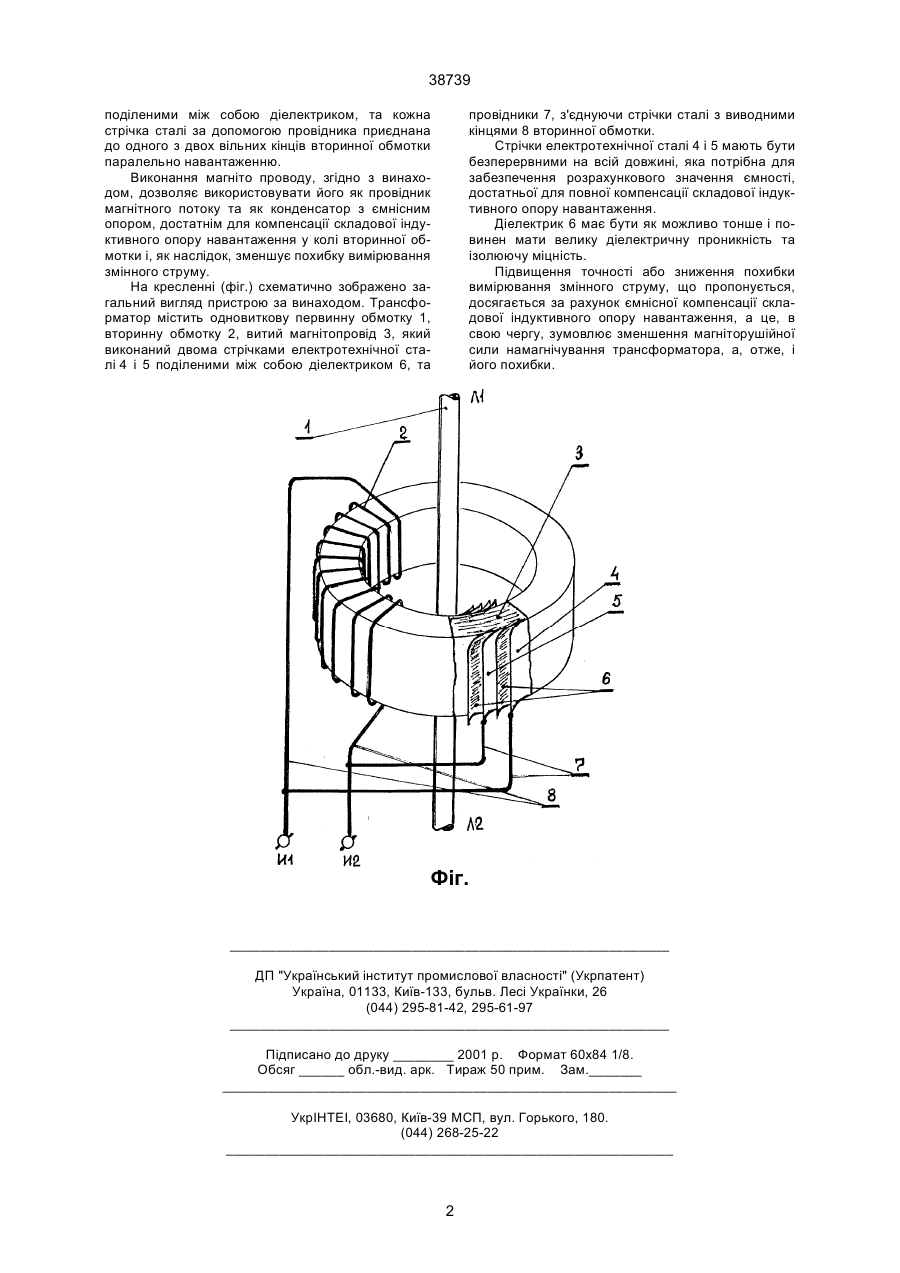

Трансформатор струму, що містить витий тороїдний магнітопровід з безперервної стрічки еле 38739 поділеними між собою діелектриком, та кожна стрічка сталі за допомогою провідника приєднана до одного з двох вільних кінців вторинної обмотки паралельно навантаженню. Виконання магніто проводу, згідно з винаходом, дозволяє використовувати його як провідник магнітного потоку та як конденсатор з ємнісним опором, достатнім для компенсації складової індуктивного опору навантаження у колі вторинної обмотки і, як наслідок, зменшує похибку вимірювання змінного струму. На кресленні (фіг.) схематично зображено загальний вигляд пристрою за винаходом. Трансформатор містить одновиткову первинну обмотку 1, вторинну обмотку 2, витий магнітопровід 3, який виконаний двома стрічками електротехнічної сталі 4 і 5 поділеними між собою діелектриком 6, та провідники 7, з'єднуючи стрічки сталі з виводними кінцями 8 вторинної обмотки. Стрічки електротехнічної сталі 4 і 5 мають бути безперервними на всій довжині, яка потрібна для забезпечення розрахункового значення ємності, достатньої для повної компенсації складової індуктивного опору навантаження. Діелектрик 6 має бути як можливо тонше і повинен мати велику діелектричну проникність та ізолюючу міцність. Підвищення точності або зниження похибки вимірювання змінного струму, що пропонується, досягається за рахунок ємнісної компенсації складової індуктивного опору навантаження, а це, в свою чергу, зумовлює зменшення магніторушійної сили намагнічування трансформатора, а, отже, і його похибки. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent converter
Автори англійськоюBaidak Hanna Yuriyivna, Baidak Yuriy Viktorovych
Назва патенту російськоюПреобразователь тока
Автори російськоюБайдак Анна Юрьевна, Байдак Юрий Викторович
МПК / Мітки
МПК: H01F 38/20
Мітки: трансформатор, струму
