Роз’ємне з’єднання

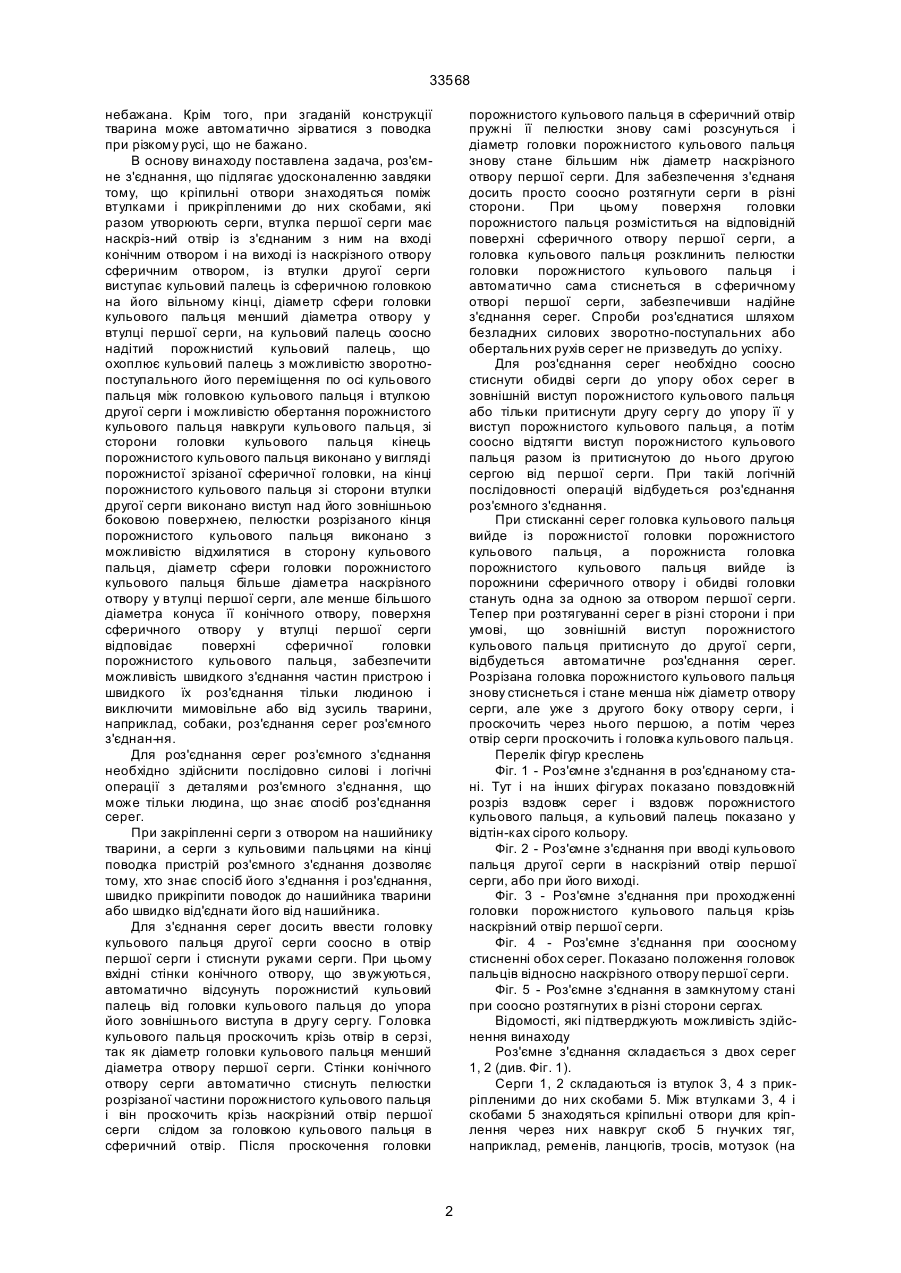

1. Роз'ємне з'єднання, що має палець з головкою на одному кінці і кріпильним отвором на другому, порожнистий палець з розрізним кінцем і поверхнею в порожнині пальця відповідною до поверхні головки пальця, отвір в поверхні порожнини на другому кінці порожнистого пальця і соосний з осями пальців, виступ всередину порожнистого пальця, другий кріпильний отвір, який відрізняється тим, що кріпильні отвори знаходяться поміж втулками і прикріпленими до них скобами, які разом утворюють серги, втулка першої серги має наскрізний отвір із з'єднаним з ним на вході конічним отвором і на виході із наскрізного отвору сферичним отвором, із втулки другої серги виступає кульовий палець із сферичною головкою на його вільному кінці, A (54) РОЗ'ЄМНЕ З'ЄДНАННЯ 33568 небажана. Крім того, при згаданій конструкції тварина може автоматично зірватися з поводка при різкому русі, що не бажано. В основу винаходу поставлена задача, роз'ємне з'єднання, що підлягає удосконаленню завдяки тому, що кріпильні отвори знаходяться поміж втулками і прикріпленими до них скобами, які разом утворюють серги, втулка першої серги має наскріз-ний отвір із з'єднаним з ним на вході конічним отвором і на виході із наскрізного отвору сферичним отвором, із втулки другої серги виступає кульовий палець із сферичною головкою на його вільному кінці, діаметр сфери головки кульового пальця менший діаметра отвору у втулці першої серги, на кульовий палець соосно надітий порожнистий кульовий палець, що охоплює кульовий палець з можливістю зворотнопоступального його переміщення по осі кульового пальця між головкою кульового пальця і втулкою другої серги і можливістю обертання порожнистого кульового пальця навкруги кульового пальця, зі сторони головки кульового пальця кінець порожнистого кульового пальця виконано у вигляді порожнистої зрізаної сферичної головки, на кінці порожнистого кульового пальця зі сторони втулки другої серги виконано виступ над його зовнішньою боковою поверхнею, пелюстки розрізаного кінця порожнистого кульового пальця виконано з можливістю відхилятися в сторону кульового пальця, діаметр сфери головки порожнистого кульового пальця більше діаметра наскрізного отвору у втулці першої серги, але менше більшого діаметра конуса її конічного отвору, поверхня сферичного отвору у втулці першої серги відповідає поверхні сферичної головки порожнистого кульового пальця, забезпечити можливість швидкого з'єднання частин пристрою і швидкого їх роз'єднання тільки людиною і виключити мимовільне або від зусиль тварини, наприклад, собаки, роз'єднання серег роз'ємного з'єднан-ня. Для роз'єднання серег роз'ємного з'єднання необхідно здійснити послідовно силові і логічні операції з деталями роз'ємного з'єднання, що може тільки людина, що знає спосіб роз'єднання серег. При закріпленні серги з отвором на нашийнику тварини, а серги з кульовими пальцями на кінці поводка пристрій роз'ємного з'єднання дозволяє тому, хто знає спосіб його з'єднання і роз'єднання, швидко прикріпити поводок до нашийника тварини або швидко від'єднати його від нашийника. Для з'єднання серег досить ввести головку кульового пальця другої серги соосно в отвір першої серги і стиснути руками серги. При цьому вхідні стінки конічного отвору, що звужуються, автоматично відсунуть порожнистий кульовий палець від головки кульового пальця до упора його зовнішнього виступа в другу сергу. Головка кульового пальця проскочить крізь отвір в серзі, так як діаметр головки кульового пальця менший діаметра отвору першої серги. Стінки конічного отвору серги автоматично стиснуть пелюстки розрізаної частини порожнистого кульового пальця і він проскочить крізь наскрізний отвір першої серги слідом за головкою кульового пальця в сферичний отвір. Після проскочення головки порожнистого кульового пальця в сферичний отвір пружні її пелюстки знову самі розсунуться і діаметр головки порожнистого кульового пальця знову стане більшим ніж діаметр наскрізного отвору першої серги. Для забезпечення з'єднаня досить просто соосно розтягнути серги в різні сторони. При цьому поверхня головки порожнистого пальця розміститься на відповідній поверхні сферичного отвору першої серги, а головка кульового пальця розклинить пелюстки головки порожнистого кульового пальця і автоматично сама стиснеться в сферичному отворі першої серги, забезпечивши надійне з'єднання серег. Спроби роз'єднатися шляхом безладних силових зворотно-поступальних або обертальних рухів серег не призведуть до успіху. Для роз'єднання серег необхідно соосно стиснути обидві серги до упору обох серег в зовнішній виступ порожнистого кульового пальця або тільки притиснути другу сергу до упору її у виступ порожнистого кульового пальця, а потім соосно відтягти виступ порожнистого кульового пальця разом із притиснутою до нього другою сергою від першої серги. При такій логічній послідовності операцій відбудеться роз'єднання роз'ємного з'єднання. При стисканні серег головка кульового пальця вийде із порожнистої головки порожнистого кульового пальця, а порожниста головка порожнистого кульового пальця вийде із порожнини сферичного отвору і обидві головки стануть одна за одною за отвором першої серги. Тепер при розтягуванні серег в різні сторони і при умові, що зовнішній виступ порожнистого кульового пальця притиснуто до другої серги, відбудеться автоматичне роз'єднання серег. Розрізана головка порожнистого кульового пальця знову стиснеться і стане менша ніж діаметр отвору серги, але уже з другого боку отвору серги, і проскочить через нього першою, а потім через отвір серги проскочить і головка кульового пальця. Перелік фігур креслень Фіг. 1 - Роз'ємне з'єднання в роз'єднаному стані. Тут і на інших фігурах показано повздовжній розріз вздовж серег і вздовж порожнистого кульового пальця, а кульовий палець показано у відтін-ках сірого кольору. Фіг. 2 - Роз'ємне з'єднання при вводі кульового пальця другої серги в наскрізний отвір першої серги, або при його виході. Фіг. 3 - Роз'ємне з'єднання при проходженні головки порожнистого кульового пальця крізь наскрізний отвір першої серги. Фіг. 4 - Роз'ємне з'єднання при соосному стисненні обох серег. Показано положення головок пальців відносно наскрізного отвору першої серги. Фіг. 5 - Роз'ємне з'єднання в замкнутому стані при соосно розтягнутих в різні сторони сергах. Відомості, які підтверджують можливість здійснення винаходу Роз'ємне з'єднання складається з двох серег 1, 2 (див. Фіг. 1). Серги 1, 2 складаються із втулок 3, 4 з прикріпленими до них скобами 5. Між втулками 3, 4 і скобами 5 знаходяться кріпильні отвори для кріплення через них навкруг скоб 5 гнучких тяг, наприклад, ременів, ланцюгів, тросів, мотузок (на 2 33568 кресленнях не показані). Втулка 3 серги 1 має наскрізний отвір 6 із з'єднаним з ним на вході конічним отвором 7 і на виході із отвору 6 сферичним отвором 8. Отвори 7, 8 розширюються від отвору 6. Із втулки 4 серги 2 виступає кульовий палець 9 зі сферичною головкою 10 на його вільному кінці і закріпленому на різьбі у втулці 4 різьбовим кінцем 11 з керненою керном різьбою по торцю різьбового кінця 11. Діаметр сфери головки 10 кульового пальця 9 менший ніж діаметр отвору 6 у втулці 3 серги 1. На кульовому пальці 9 між його головкою 10 і втулкою 4 розташований виступ 12 з боковою поверхнею концентричною осі пальця 9. Поверхня шарового пальця 9 між його головкою і виступом 12 виконано у вигляді зрізаного конуса, що звужується до головки 10. Поверхня кульового пальця 9 між виступом 12 і втулкою 4 виконано у вигляді циліндра. Сфера головки 10 зроблена зрізаною з поверхнею 13 зрізу перпендикулярною осі пальця 9. На кульовий палець 9 соосно надітий порожнистий кульовий палець 14. Порожнистий кульовий палець 14 охоплює кульовий палець 9 з можливістю зворотно-поступального його переміщення вздовж осі кульового пальця 9 між головкою 10 і втулкою 4 серги 2 і можливістю його обертання навколо осі кульового пальця 9. Зі сторони головки 10 пальця 9 кінець порожнистого кульового пальця 14 виконано у вигляді зрізаної порожнистої сферичної головки 15. Сферична поверхня 16 порожнини сферичної головки 15 концентрична поверхні сферичної головки 15 порожнистого кульового пальця 14 і відповідна сферичній поверхні головки 10 кульового пальця 9. Кромка перерізу сферичної головки 15 зроблена у вигляді зрізаного конуса, що звужується в сторону головки 10. На кінці порожнистого кульового пальця 14 зі сторони втулки 4 серги 2 виконано виступ 17 над його зовнішньою боковою поверхнею. На кінці порожнистого кульового пальця 14 виконано виступ 18, що повернений в сторону цилін-дра пальця 9 і розташований між втулкою 4 серги 2 і виступом 12. Порожниста сферична головка 15 і прилегла до неї частина порожнистого кульового пальця 14 розрізані до виступа 17 від двох до чотирьох разів вздовж осі пальця 14 з утворенням однакових пелюсток, вільні кінці яких здатні відхилятися в сторону пальця 9 при натискуванні на сферичну поверхню і упруго повертатися в початковий стан при усуненні натискування. Діаметр сфери головки 15 порожнистого кульового пальця 14 більше діаметраотвору 6 у втулці 3 серги 1, але менше більшого діаметра конуса отвору 7. Поверхня сфери отвору 8 у втулці 3 серги 1 відповідна поверхні сфери головки 15 порожнистого кульового пальця 14. Пальці 9, 14 виконані із пружнього матеріала, що має пружні властивості, наприклад, сталі Ст9ХС. Останні деталі виконані із сталі Ст3. Серги 1 і 2 з'єднують таким способом: вставляють (див. Фіг. 2) кульовий палець 9 серги 2 соосно головкою 10 в отвір б в серзі 1, стискують (див. Фіг. 3) серги 1, 2 зі сторони скоб 5 до стискання конічною поверхнею отвору 7 пелюстків 19 головки 15 і до проскока (див. Фіг. 4) головки 15 порожнистого кульового пальця 4 крізь отвір б в серзі 1 і до упора обох серег 1,2 в виступ 17, соосно розтягують (див. Фіг. 5) обидві серги 1, 2 до упора виступа 12 в виступ 18 і до упора зворотної сторони 20 сферичної поверхні головки 10 кульового пальця 9 у відповідну сферичну поверхню 16 в порожнині сферичної головки 15 порожнистого кульового пальця 14, упора поверхні 21 сферичної головки 15 у відповідну поверхню сфери отвору 8 у втулці 3 серги 1, заклинювання (див. Фіг. 1) головкою 10 головки 15 в порожнині отвору 8 і утворення з'єднання серег 1, 2. Серги 1, 2 від'єднують одна від одної таким способом: підтискують(див. Фіг. 4) сергу 2 до упора її в виступ 17 порожнистого кульового пальця 14 і вихода кульової головки 10 із порожнини сферичної головки 15, соосно розтягують (див. Фіг. 3) в різні сторони сергу 1 і виступ 17 порожнистого кульового пальця 14 до стискування пелюстків 19 головки 15 порожнистого кульового пальця 14, послідов-ного вихода (див. Фіг. 2) порожнистого кульового пальця 14 і головки 10 кульового пальця 9 із отворів 8, 6, 7 серги 1 і від'єднання (див.Фіг. 1) серги 1 від серги 2. Технічний результат: виключається мимовільне або від зусиль тварини, наприклад, собаки, від'єднання серег роз'ємного з'єднання. Для роз'єднання деталей роз'ємного з'єднання необхідно здійснити послідовність силових і логічних операцій з деталями роз'ємного з'єднання, що можливо тільки людині, що знає спосіб роз'єднання серег. При закріпленні серги з отвором на нашийнику тварини, а серги з кульовими пальцями на кінці поводка пристрій роз'ємного з'єднання дозволяє тому, хто знає спосіб його з'єднання і роз'єднання, швидко прикріпити поводок до нашийника тварини або швидко від'єднати його від нашийника. 3 33568 Фіг. 1 4 33568 Фіг. 2 5 33568 Фіг. 3 6 33568 Фіг. 4 7 33568 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
