Пристрій для обігрівання молодняку тварин

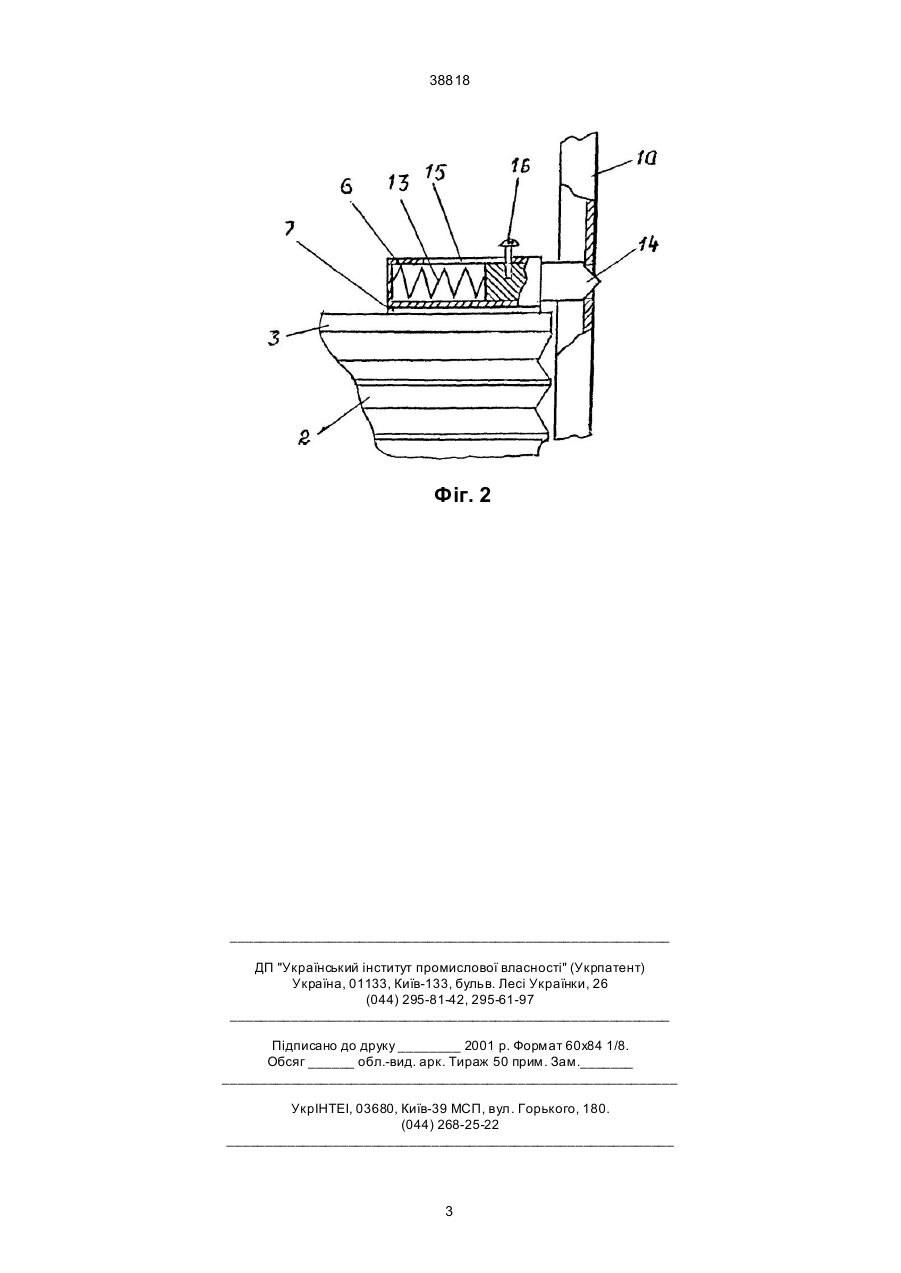

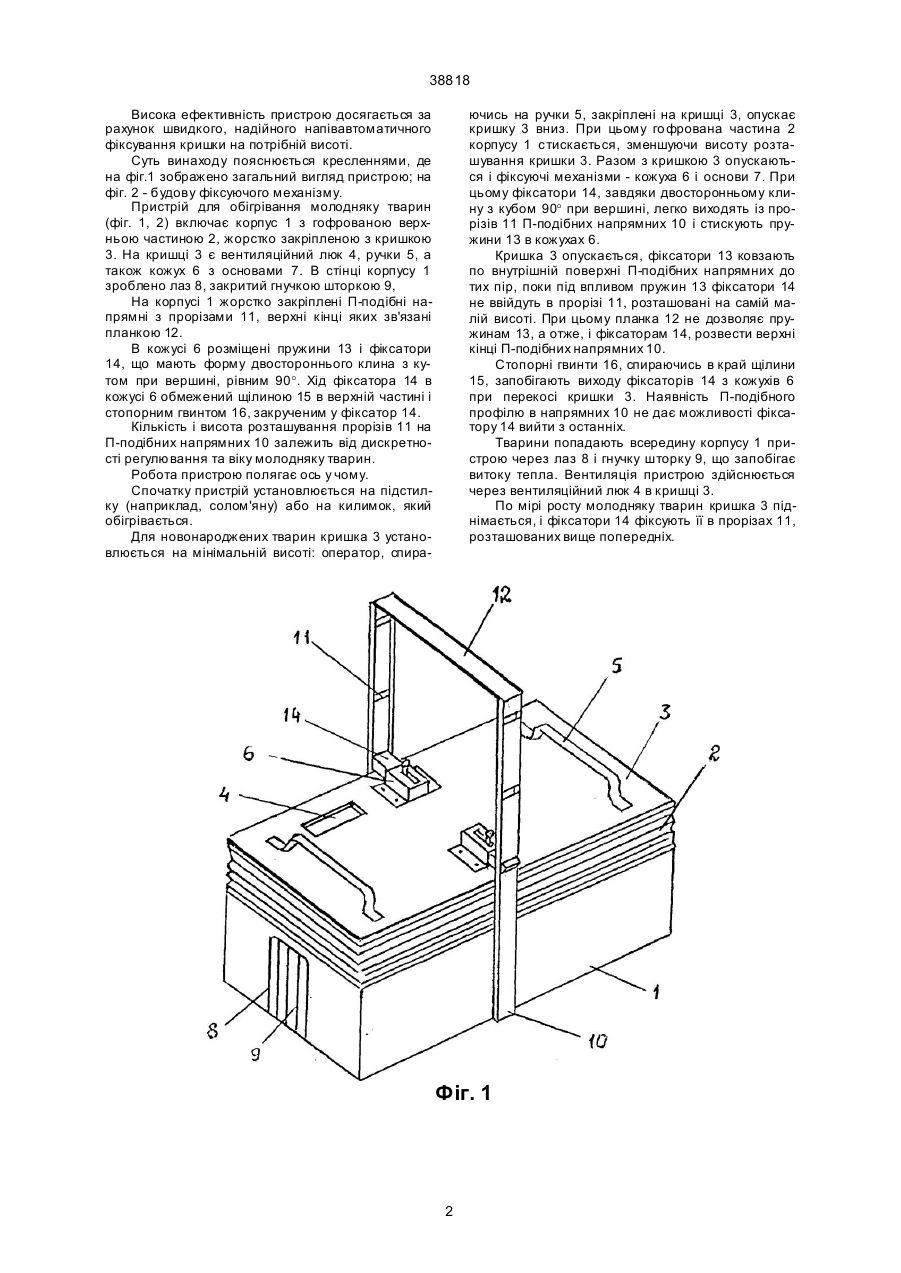

Пристрій для обігрівання молодняку тварин, який містить корпус, верхня частина стінок якого 38818 Висока ефективність пристрою досягається за рахунок швидкого, надійного напівавтоматичного фіксування кришки на потрібній висоті. Суть винаходу пояснюється кресленнями, де на фіг.1 зображено загальний вигляд пристрою; на фіг. 2 - будову фіксуючого механізму. Пристрій для обігрівання молодняку тварин (фіг. 1, 2) включає корпус 1 з гофрованою верхньою частиною 2, жорстко закріпленою з кришкою 3. На кришці 3 є вентиляційний люк 4, ручки 5, а також кожух 6 з основами 7. В стінці корпусу 1 зроблено лаз 8, закритий гнучкою шторкою 9, На корпусі 1 жорстко закріплені П-подібні напрямні з прорізами 11, верхні кінці яких зв'язані планкою 12. В кожусі 6 розміщені пружини 13 і фіксатори 14, що мають форму двостороннього клина з кутом при вершині, рівним 90°. Хід фіксатора 14 в кожусі 6 обмежений щілиною 15 в верхній частині і стопорним гвинтом 16, закрученим у фіксатор 14. Кількість і висота розташування прорізів 11 на П-подібних напрямних 10 залежить від дискретності регулювання та віку молодняку тварин. Робота пристрою полягає ось у чому. Спочатку пристрій установлюється на підстилку (наприклад, солом'яну) або на килимок, який обігрівається. Для новонароджених тварин кришка 3 установлюється на мінімальній висоті: оператор, спира ючись на ручки 5, закріплені на кришці 3, опускає кришку 3 вниз. При цьому го фрована частина 2 корпусу 1 стискається, зменшуючи висоту розташування кришки 3. Разом з кришкою 3 опускаються і фіксуючі механізми - кожуха 6 і основи 7. При цьому фіксатори 14, завдяки двосторонньому клину з кубом 90° при вершині, легко виходять із прорізів 11 П-подібних напрямних 10 і стискують пружини 13 в кожухах 6. Кришка 3 опускається, фіксатори 13 ковзають по внутрішній поверхні П-подібних напрямних до тих пір, поки під впливом пружин 13 фіксатори 14 не ввійдуть в прорізі 11, розташовані на самій малій висоті. При цьому планка 12 не дозволяє пружинам 13, а отже, і фіксаторам 14, розвести верхні кінці П-подібних напрямних 10. Стопорні гвинти 16, спираючись в край щілини 15, запобігають виходу фіксаторів 14 з кожухів 6 при перекосі кришки 3. Наявність П-подібного профілю в напрямних 10 не дає можливості фіксатору 14 вийти з останніх. Тварини попадають всередину корпусу 1 пристрою через лаз 8 і гнучку шторку 9, що запобігає витоку тепла. Вентиляція пристрою здійснюється через вентиляційний люк 4 в кришці 3. По мірі росту молодняку тварин кришка 3 піднімається, і фіксатори 14 фіксують її в прорізах 11, розташованих вище попередніх. Фіг. 1 2 38818 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
