Електродна система для електрогідравлічної установки

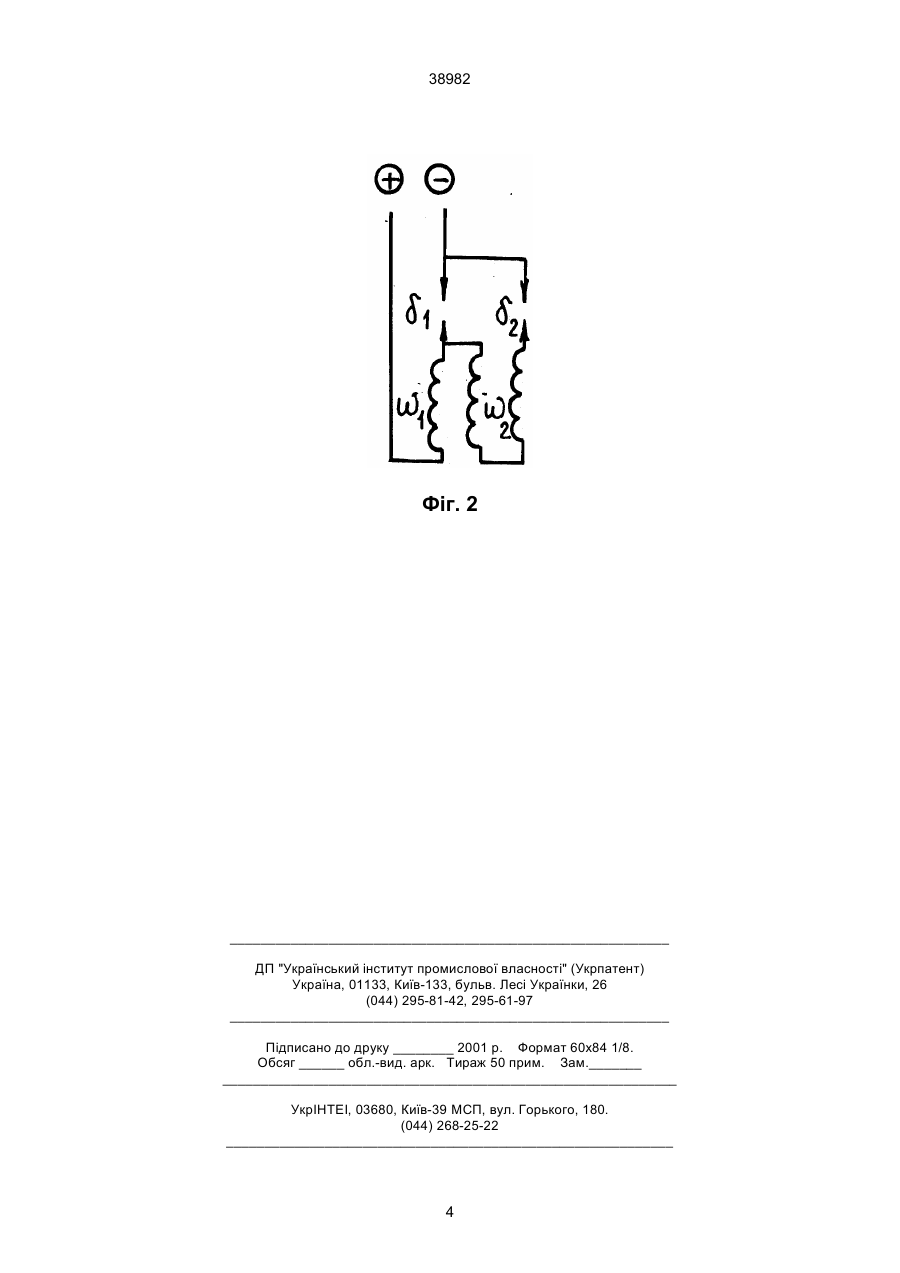

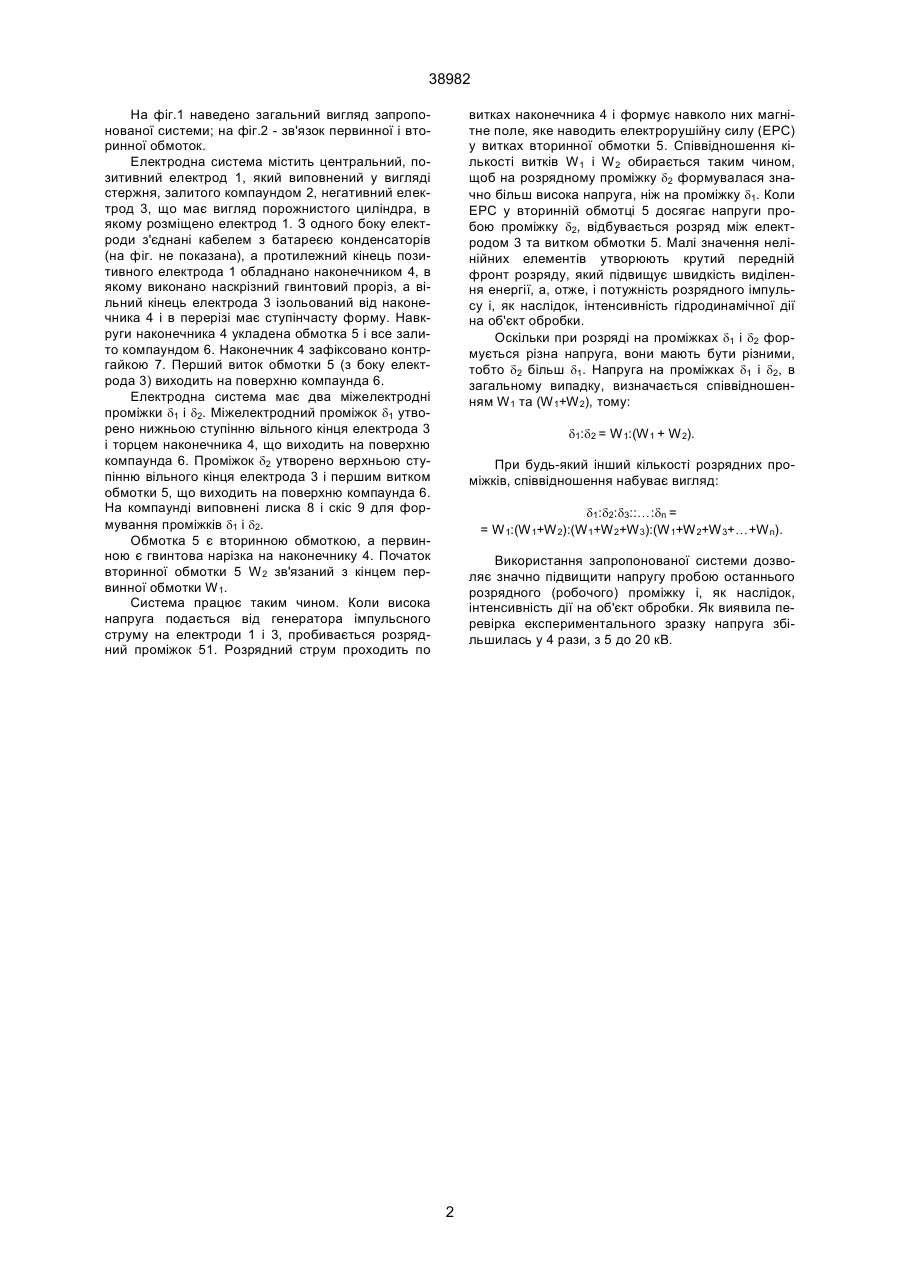

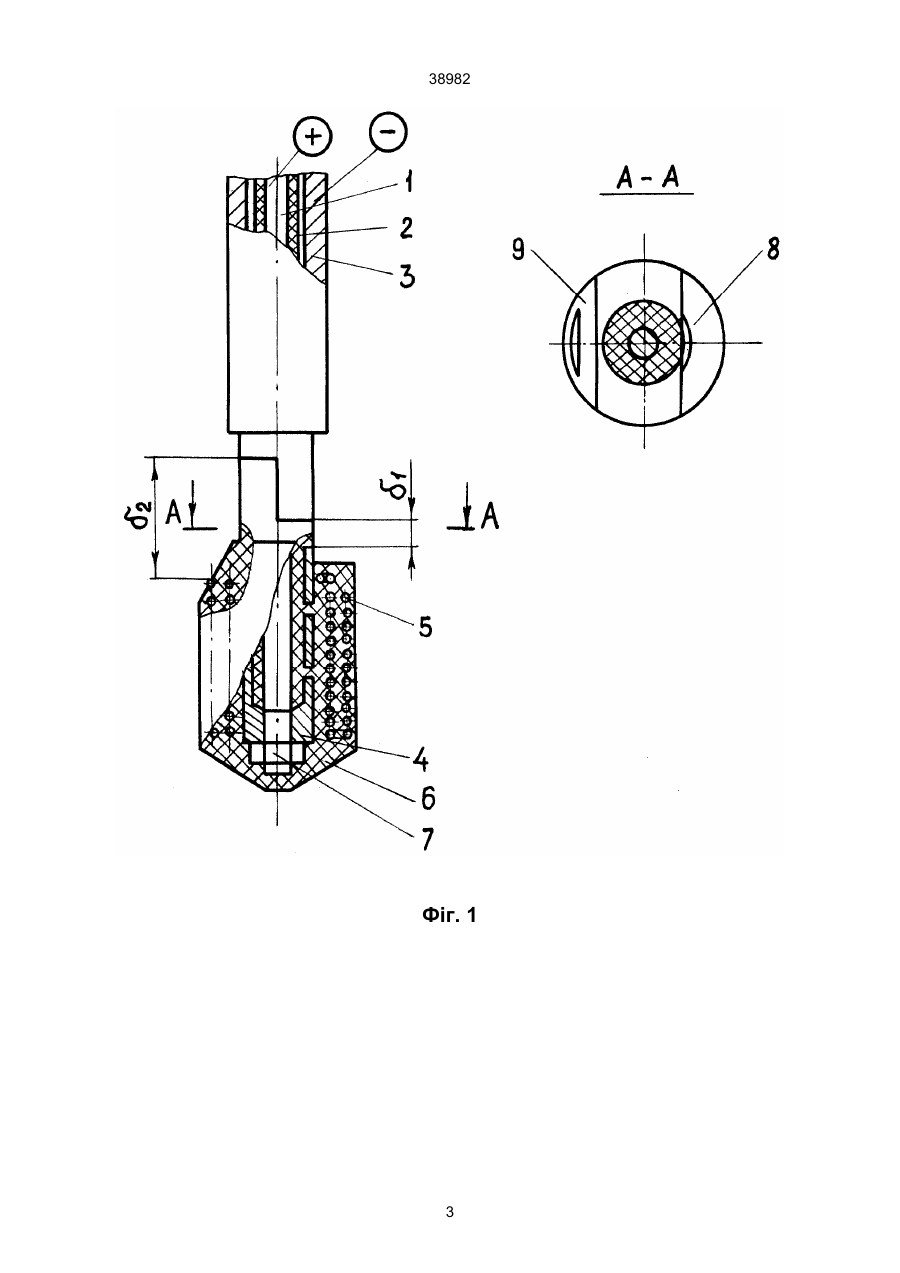

Електродна система для електрогідравлічної 38982 На фіг.1 наведено загальний вигляд запропонованої системи; на фіг.2 - зв'язок первинної і вторинної обмоток. Електродна система містить центральний, позитивний електрод 1, який виповнений у вигляді стержня, залитого компаундом 2, негативний електрод 3, що має вигляд порожнистого циліндра, в якому розміщено електрод 1. З одного боку електроди з'єднані кабелем з батареєю конденсаторів (на фіг. не показана), а протилежний кінець позитивного електрода 1 обладнано наконечником 4, в якому виконано наскрізний гвинтовий проріз, а вільний кінець електрода 3 ізольований від наконечника 4 і в перерізі має ступінчасту форму. Навкруги наконечника 4 укладена обмотка 5 і все залито компаундом 6. Наконечник 4 зафіксовано контргайкою 7. Перший виток обмотки 5 (з боку електрода 3) виходить на поверхню компаунда 6. Електродна система має два міжелектродні проміжки d1 і d2. Міжелектродний проміжок d1 утворено нижньою ступінню вільного кінця електрода 3 і торцем наконечника 4, що виходить на поверхню компаунда 6. Проміжок d2 утворено верхньою ступінню вільного кінця електрода 3 і першим витком обмотки 5, що виходить на поверхню компаунда 6. На компаунді виповнені лиска 8 і скіс 9 для формування проміжків d1 і d2. Обмотка 5 є вторинною обмоткою, а первинною є гвинтова нарізка на наконечнику 4. Початок вторинної обмотки 5 W2 зв'язаний з кінцем первинної обмотки W1. Система працює таким чином. Коли висока напруга подається від генератора імпульсного струму на електроди 1 і 3, пробивається розрядний проміжок 51. Розрядний струм проходить по витках наконечника 4 і формує навколо них магнітне поле, яке наводить електрорушійну силу (ЕРС) у витках вторинної обмотки 5. Співвідношення кількості витків W1 і W2 обирається таким чином, щоб на розрядному проміжку d2 формувалася значно більш висока напруга, ніж на проміжку d1. Коли ЕРС у вторинній обмотці 5 досягає напруги пробою проміжку d2, відбувається розряд між електродом 3 та витком обмотки 5. Малі значення нелінійних елементів утворюють крутий передній фронт розряду, який підвищує швидкість виділення енергії, а, отже, і потужність розрядного імпульсу і, як наслідок, інтенсивність гідродинамічної дії на об'єкт обробки. Оскільки при розряді на проміжках d1 і d2 формується різна напруга, вони мають бути різними, тобто d2 більш d1. Напруга на проміжках d1 і d2, в загальному випадку, визначається співвідношенням W1 та (W1+W2), тому: d1:d2 = W 1:(W 1 + W 2). При будь-який інший кількості розрядних проміжків, співвідношення набуває вигляд: d1:d2:d3::¼:dn = = W 1:(W 1+W2):(W 1+W2+W3):(W1+W2+W3+¼+Wn). Використання запропонованої системи дозволяє значно підвищити напругу пробою останнього розрядного (робочого) проміжку і, як наслідок, інтенсивність дії на об'єкт обробки. Як виявила перевірка експериментального зразку напруга збільшилась у 4 рази, з 5 до 20 кВ. 2 38982 Фіг. 1 3 38982 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
