Електродна система

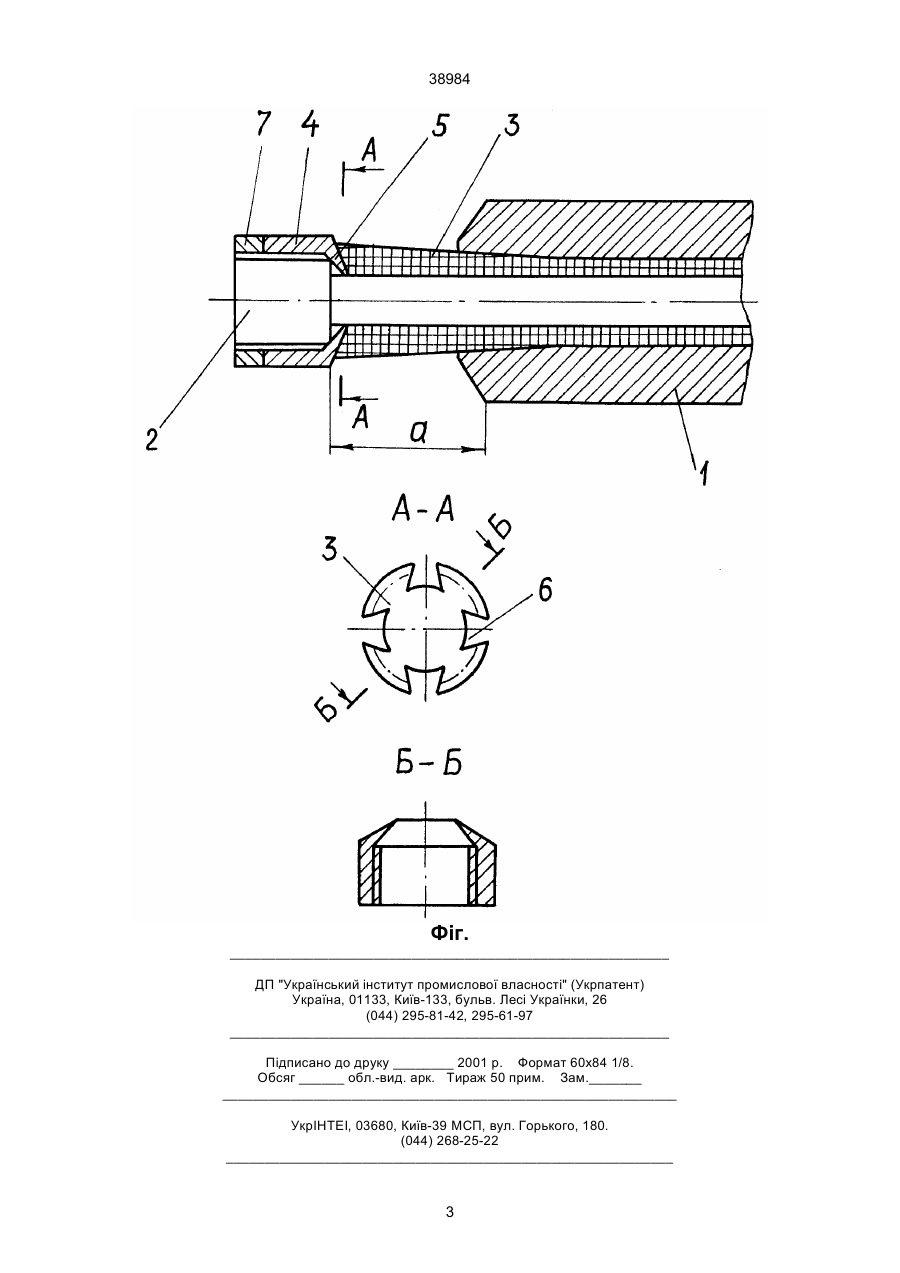

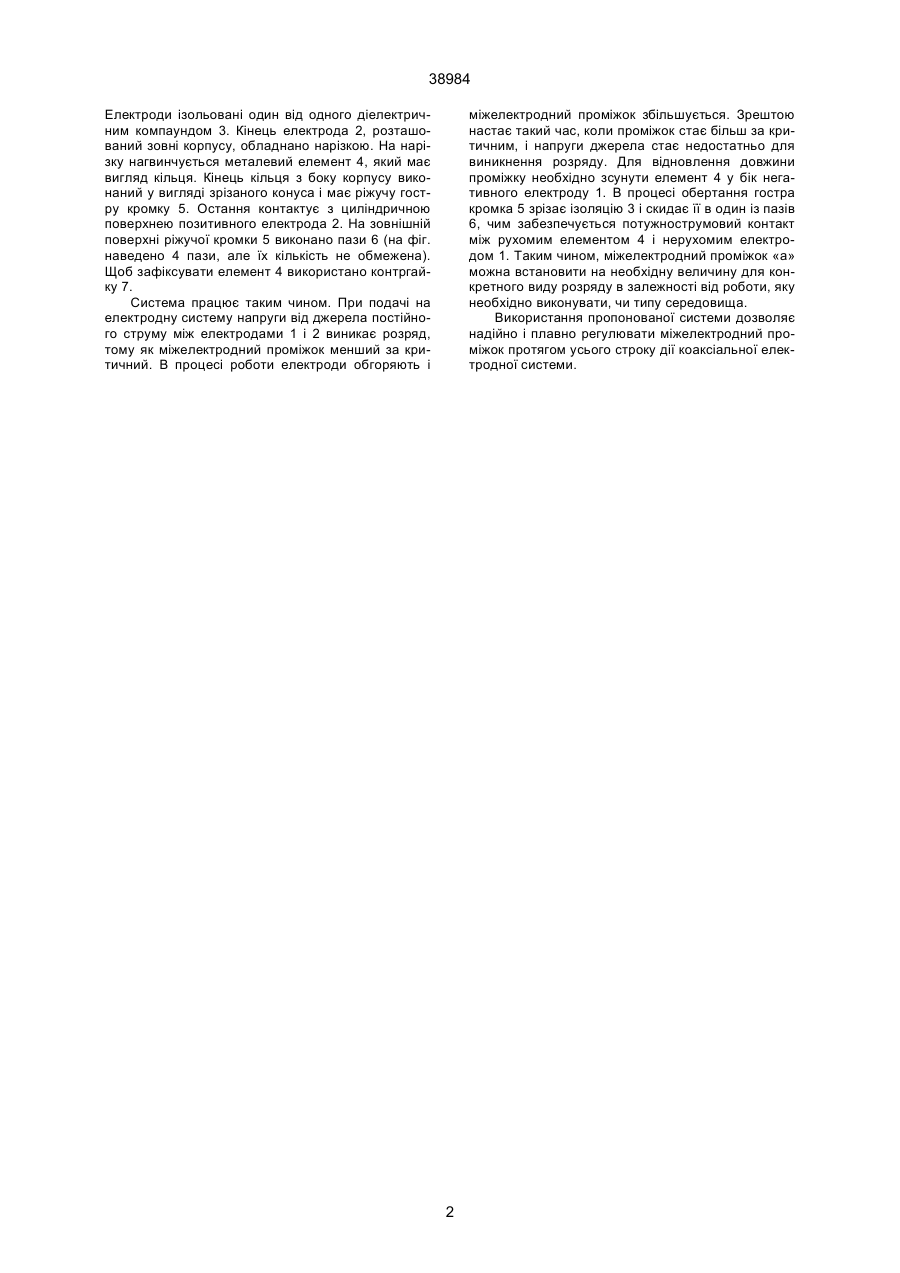

Електродна система, яка містить електроди, один з яких має вигляд порожнистого циліндра і є корпусом, а другий виконаний у вигляді стержня, розташований у корпусі і ізольований від першого діелектричним компаундом, яка відрізняється тим, що зовнішній кінець стержневого електрода обладнано металевим елементом , який виконано у вигляді кільця і з можливістю переміщення вздовж електрода, при цьому з боку корпусу кільце обладнано різальною кромкою, яка має вигляд зрізаного конуса і контактує з поверхнею стержневого електрода, а на зовнішній поверхні різальної кромки виконані пази. (19) (21) 2000127339 (22) 19.12.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, 38984 Електроди ізольовані один від одного діелектричним компаундом 3. Кінець електрода 2, розташований зовні корпусу, обладнано нарізкою. На нарізку нагвинчується металевий елемент 4, який має вигляд кільця. Кінець кільця з боку корпусу виконаний у вигляді зрізаного конуса і має ріжучу гостру кромку 5. Остання контактує з циліндричною поверхнею позитивного електрода 2. На зовнішній поверхні ріжучої кромки 5 виконано пази 6 (на фіг. наведено 4 пази, але їх кількість не обмежена). Щоб зафіксувати елемент 4 використано контргайку 7. Система працює таким чином. При подачі на електродну систему напруги від джерела постійного струму між електродами 1 і 2 виникає розряд, тому як міжелектродний проміжок менший за критичний. В процесі роботи електроди обгоряють і міжелектродний проміжок збільшується. Зрештою настає такий час, коли проміжок стає більш за критичним, і напруги джерела стає недостатньо для виникнення розряду. Для відновлення довжини проміжку необхідно зсунути елемент 4 у бік негативного електроду 1. В процесі обертання гостра кромка 5 зрізає ізоляцію 3 і скидає її в один із пазів 6, чим забезпечується потужнострумовий контакт між рухомим елементом 4 і нерухомим електродом 1. Таким чином, міжелектродний проміжок «а» можна встановити на необхідну величину для конкретного виду розряду в залежності від роботи, яку необхідно виконувати, чи типу середовища. Використання пропонованої системи дозволяє надійно і плавно регулювати міжелектродний проміжок протягом усього строку дії коаксіальної електродної системи. 2 38984 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
