Демодулятор сигналів відносної фазової маніпуляції

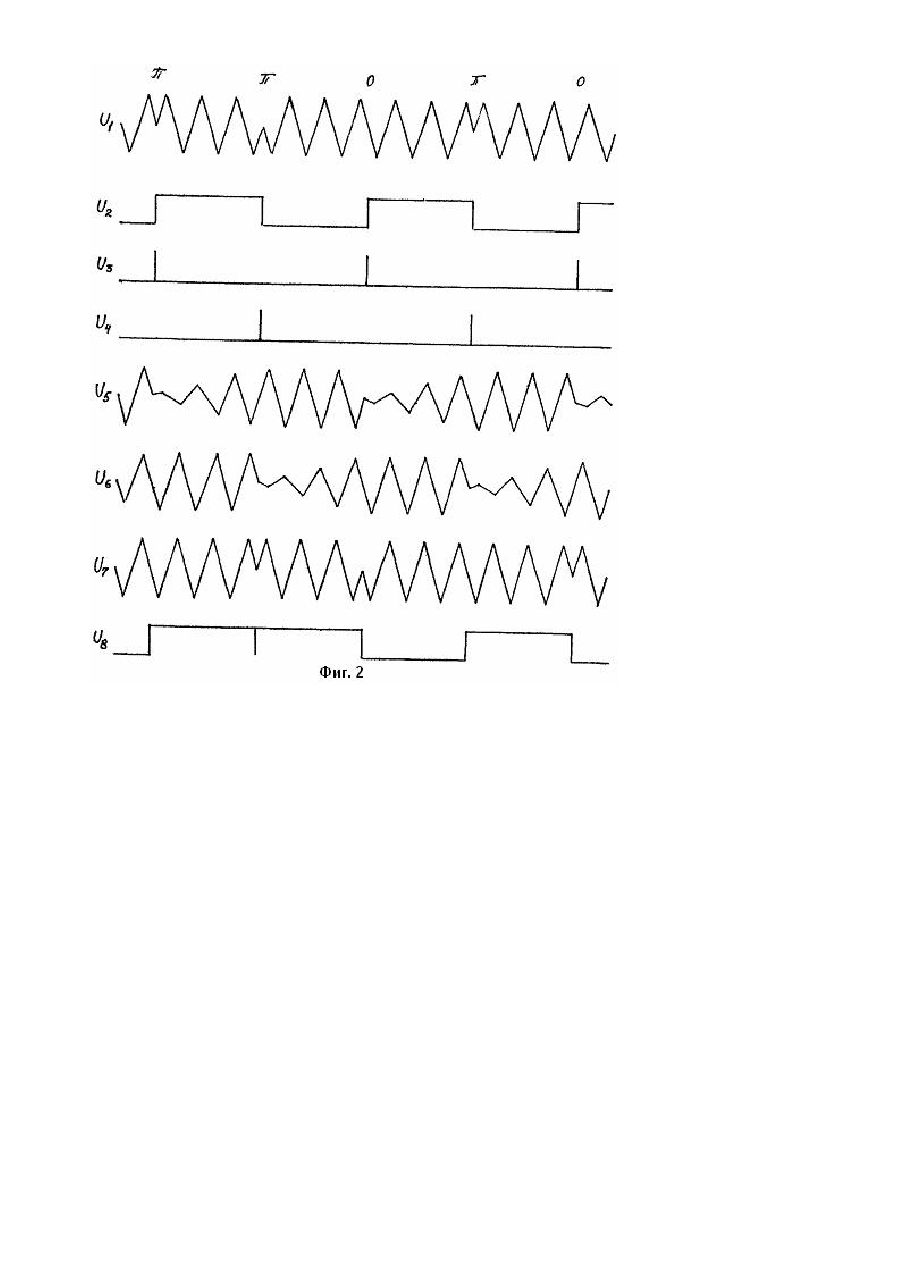

Изобретение относится к радиотехнике и связи, в, частности - к демодуляции сигналов с относительной фазовой манипуляцией. Известен демодулятор сигналов относительно фазовой манипуляции (ОФМ сигналов), содержащий фазовый детектор (ФД), выход которого является выходом демодулятора, два интегрирующих полосовых фильтра с цепями сброса, выходы которых подключены соответственно к двум входам ФД, и переключатель, общий вход которого является входом демодулятора, оба коммутируемых выхода подключены к входам фильтров, а управляющий вход - к источнику коммутирующего напряжения ("оптимальный некогерентный демодулятор с пассивным фильтром"). При работе демодулятора оба фильтра поочередно коммутируются, в результате чего в течение посылки, после сброса напряжения, на одном из фильтров возрастает от нуля по пилообразному закону переменное напряжение, фаза которого, соответствует фазе посылки, а затем, в конце посылки, когда произойдет переключение фильтров, это переменное напряжение запоминается и сохраняет свой уровень в течение следующей посылки. Другой фильтр коммутируется аналогично, но со сдвигом на одну посылку, т.е. на нем возрастает напряжение, когда на первом фильтре сохраняется, и сохраняется, когда на первом фильтре возрастает. Фазовый детектор измеряет разность фаз двух посылок. Рассмотренный демодулятор обладает следующими недостатками: а) в демодуляторе сравниваются фазы двух посылок, одна из которых имеет прямоугольную огибающую, а другая - пилообразную, в связи с чем демодулированный сигнал также имеет пилообразную форму, затрудняющую отсчет уровней демодулированных посылок и снижающую, соотве тственно, точность отсчетов; кроме того, в связи с низким уровнем пилообразной огибающей в начале посылки, демодуляция в начале посылок нарушается; б) в связи с тем, что отсчет изменяющихся уровней напряжения пилообразных посылок затруднен, а также тем, что в демодуляторе поочередно сравниваются по фазе то текущая посылка с предыдущей, то предыдущая с текущей, без уче та знака фазы, демодулятор не пригоден для демодуляции многопозиционных ОФМ си гналов. Задачей изобретения является устранение указанных недостатков. Для осуществления поставленной задачи в демодулятор сигналов относительной фазовой манипуляции, содержащий фазовый детектор, первый вход которого соединен с первым входом первого переключателя и является входом демодулятора, выходы первого переключателя соединены с первыми входами фильтров с цепями сброса, управляющий вход первого переключателя соединен с источником коммутирующего напряжения, согласно изобретению, введен второй переключатель, причем выходы фильтров с цепями сброса соединены с соответствующими входами второго переключателя, управляющий вход которого соединен с источником коммутирующего напряжения, а выход - с вторым входом фазового детектора. В результате, в предложенном демодуляторе осуществляется сравнение текущи х посылок ОФМ сигнала с предыдущими посылками, которые поочередно запоминаются фильтрами и имеют прямоугольные огибающие. При этом, во-первых, демодулированные посылки - также прямоугольной формы, что повышает точность отсчета, и, во-вторых, очередная посылка всегда сравнивается по фазе с предыдущей, без изменения знака разности фаз. В результате, обеспечивается не только точность отсчета, но и демодуляция многопозиционных ОФМ сигналов (при использовании соответствующих ФД). Сущность изобретения поясняется чертежами, на которых представлены: на фиг. 1 - стр уктурная схема предложенного демодулятора; на фиг. 2 - эпюры напряжений в цепях демодулятора, где: U1 - ОФМ сигнал (на входе) с син усодиальным несущим колебанием; U2 - коммутирующее напряжение; U3 - импульсы сброса первого полосового фильтра; U4 - импульсы сброса второго полосового фильтра; U5 - напряжение на выходе первого полосового фильтра; U6 - напряжение на выходе второго полосового фильтра; U7 - напряжение на выходе второго переключателя; U8 - напряжение на выходе ФД. Устройство содержит фазовый детектор ФД 1 (фиг. 1), один из входов которого подключен к входу демодулятора, а второй - к выходу устройства, содержащего фильтры 2 и 3. Входы фильтров 2, 3 через переключатель 4 подключены к входу демодулятора, а вы ходы - через переключатель 5 к второму входу ФД 1. Напряжение U7, подаваемое на второй вход ФД 1, представляет собой последовательность посылок с прямоугольными огибающими, фазы которых являются фазами предыдущих посылок демодулируемого ОФМ сигнала. Напряжение U8 - результат детектирования в ФД 1 ОФМ сигнала U1 в сравнении с U7. Для приведенного на фиг. 1 положения переключателей 4 и 5 фильтр 2 подключен к входу демодулятора, а выход фильтра 2 отключен (фильтр 2 заряжается). При этом вход фильтра 3 отключен от входа демодулятора (фильтр "помнит"), а вы ход его через переключатель 5 подключен к второму входу ФД 1 (на первый вход ФД 1 непрерывно поступает ОФМ сигнал с входа демодулятора). Затем, после изменения уровня U2 происходит коммутация переключателей 4 и 5, и состояние фильтров меняется: фильтр 2 "помнит" и подключен к ФД 1, а фильтр 3 подключен к входу демодулятора и заряжается.
