Водний розважально-готельний пляжний комплекс “restbil” з плаваючим басейном

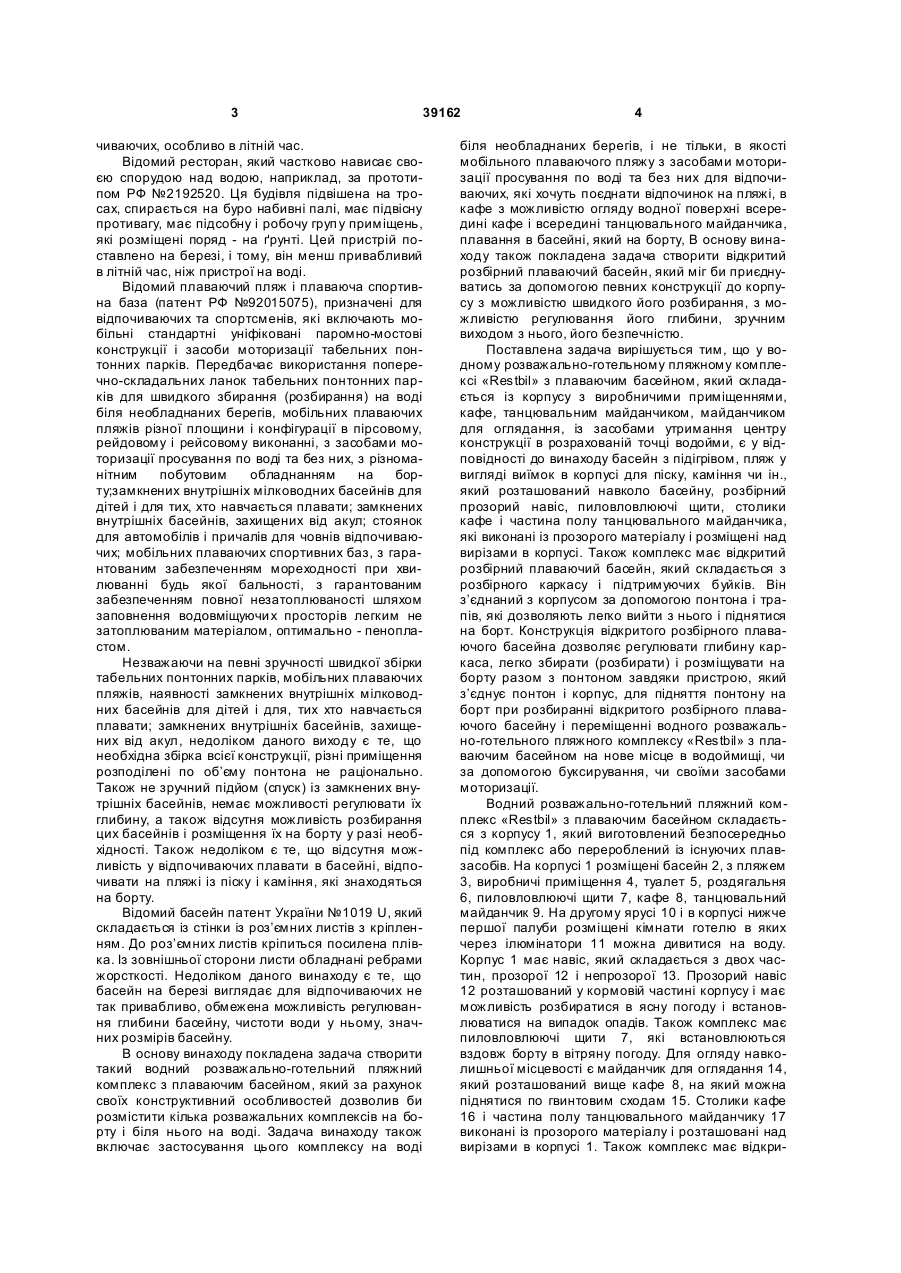

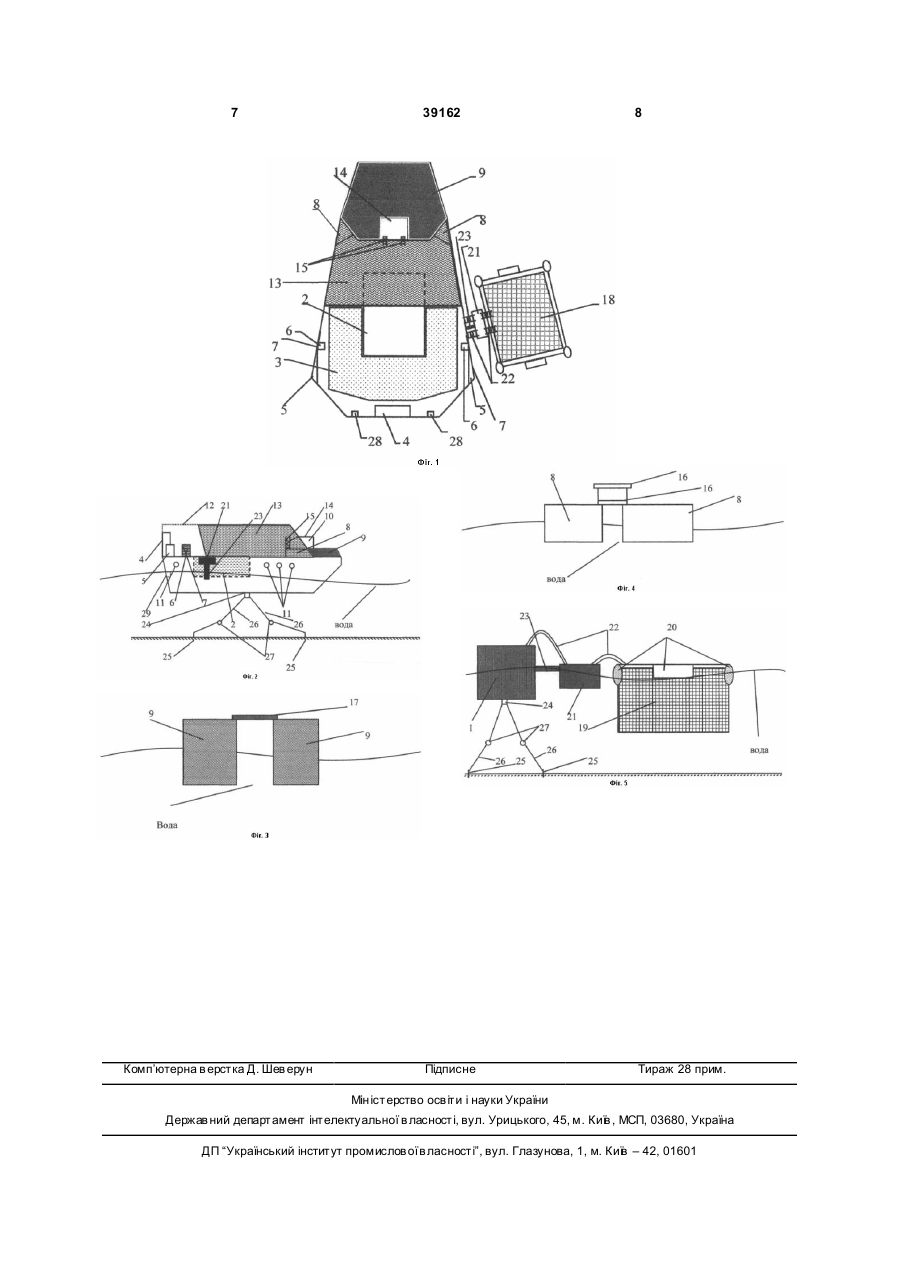

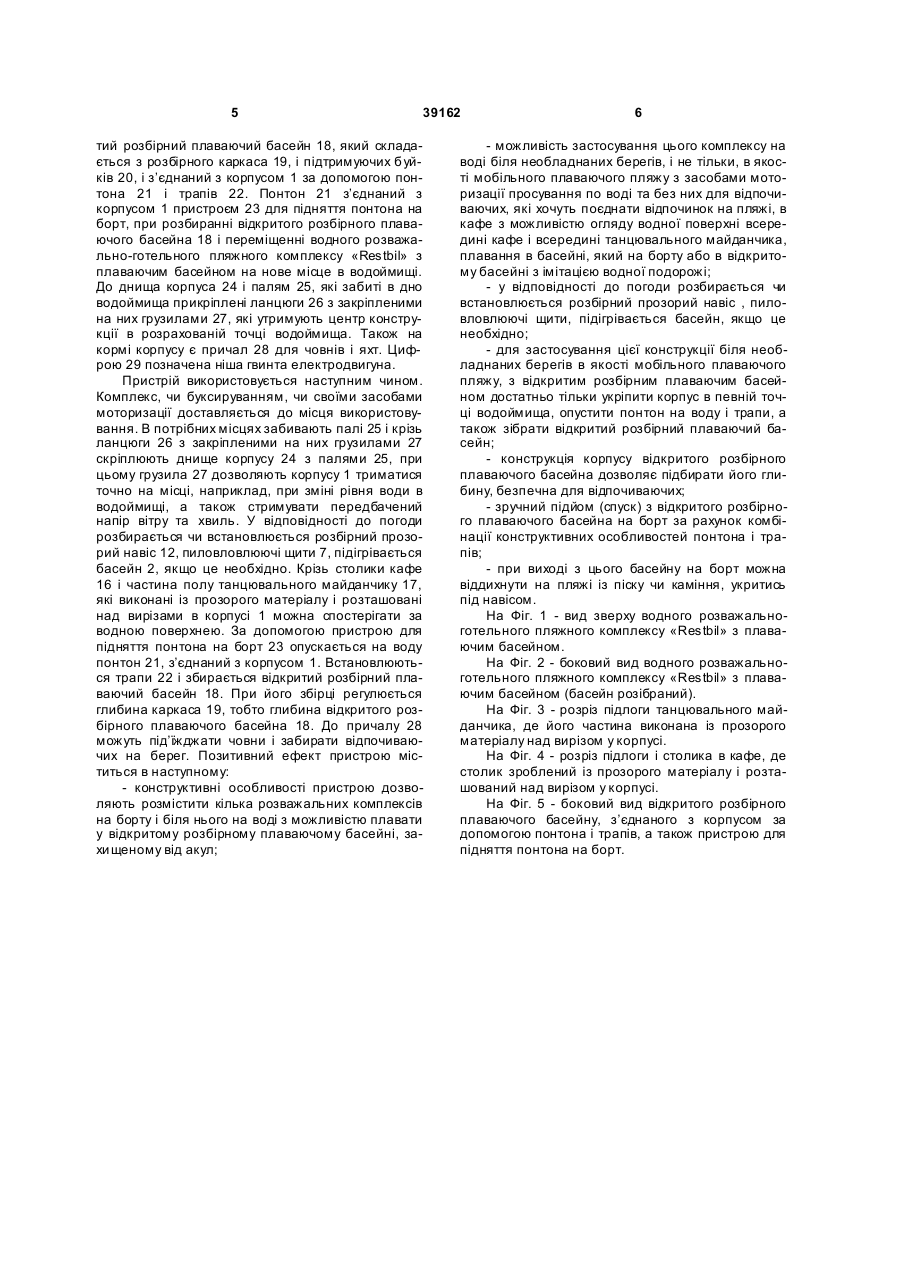

1. Водний розважально-готельний пляжний комплекс з плаваючим басейном, який має плаваючий корпус, житлові і виробничі приміщення (які розміщені на кількох поверхах), майданчик для оглядання, засоби утримання центру конструкції в розрахованій точці водойми, який відрізняється тим, що на ньому розміщені пляж, басейн, танцювальний майданчик, кафе, навіс, пристрій спуску у воду, відкритий розбірний плаваючий басейн. 2. Водний розважально-готельний пляжний комплекс з плаваючим басейном за п. 1, який відрізняється тим , що басейн виконаний в заглибленні корпусу з можливістю підігріву. 3. Водний розважально-готельний пляжний комплекс з плаваючим басейном за п. 1, який відрізняється тим, що пляж, у вигляді виїмок у корпусі для піску та каміння, розташований навколо басейну - на одному рівні з бортом корпусу. 4. Водний розважально-готельний пляжний комплекс з плаваючим басейном за п. 1, який відрізняється тим, що частина підлоги танцювального майданчика виконана із прозорого матеріалу і розташована над вирізами в корпусі з можливістю огляду водної поверхні. U 2 (11) 1 3 39162 чиваючих, особливо в літній час. Відомий ресторан, який частково нависає своєю спорудою над водою, наприклад, за прототипом РФ №2192520. Ця будівля підвішена на тросах, спирається на буро набивні палі, має підвісну противагу, має підсобну і робочу груп у приміщень, які розміщені поряд - на ґрунті. Цей пристрій поставлено на березі, і тому, він менш привабливий в літній час, ніж пристрої на воді. Відомий плаваючий пляж і плаваюча спортивна база (патент РФ №92015075), призначені для відпочиваючих та спортсменів, які включають мобільні стандартні уніфіковані паромно-мостові конструкції і засоби моторизації табельних понтонних парків. Передбачає використання поперечно-складальних ланок табельних понтонних парків для швидкого збирання (розбирання) на воді біля необладнаних берегів, мобільних плаваючих пляжів різної площини і конфігурації в пірсовому, рейдовому і рейсовому виконанні, з засобами моторизації просування по воді та без них, з різноманітним побутовим обладнанням на борту;замкнених внутрішніх мілководних басейнів для дітей і для тих, хто навчається плавати; замкнених внутрішніх басейнів, захищених від акул; стоянок для автомобілів і причалів для човнів відпочиваючих; мобільних плаваючих спортивних баз, з гарантованим забезпеченням мореходності при хвилюванні будь якої бальності, з гарантованим забезпеченням повної незатоплюваності шляхом заповнення водовміщуючи х просторів легким не затоплюваним матеріалом, оптимально - пенопластом. Незважаючи на певні зручності швидкої збірки табельних понтонних парків, мобільних плаваючих пляжів, наявності замкнених внутрішніх мілководних басейнів для дітей і для, тих хто навчається плавати; замкнених внутрішніх басейнів, захищених від акул, недоліком даного виходу є те, що необхідна збірка всієї конструкції, різні приміщення розподілені по об’єму понтона не раціонально. Також не зручний підйом (спуск) із замкнених внутрішніх басейнів, немає можливості регулювати їх глибину, а також відсутня можливість розбирання цих басейнів і розміщення їх на борту у разі необхідності. Також недоліком є те, що відсутня можливість у відпочиваючих плавати в басейні, відпочивати на пляжі із піску і каміння, які знаходяться на борту. Відомий басейн патент України №1019 U, який складається із стінки із роз’ємних листів з кріпленням. До роз’ємних листів кріпиться посилена плівка. Із зовнішньої сторони листи обладнані ребрами жорсткості. Недоліком даного винаходу є те, що басейн на березі виглядає для відпочиваючих не так привабливо, обмежена можливість регулювання глибини басейну, чистоти води у ньому, значних розмірів басейну. В основу винаходу покладена задача створити такий водний розважально-готельний пляжний комплекс з плаваючим басейном, який за рахунок своїх конструктивний особливостей дозволив би розмістити кілька розважальних комплексів на борту і біля нього на воді. Задача винаходу також включає застосування цього комплексу на воді 4 біля необладнаних берегів, і не тільки, в якості мобільного плаваючого пляжу з засобами моторизації просування по воді та без них для відпочиваючих, які хочуть поєднати відпочинок на пляжі, в кафе з можливістю огляду водної поверхні всередині кафе і всередині танцювального майданчика, плавання в басейні, який на борту, В основу винаходу також покладена задача створити відкритий розбірний плаваючий басейн, який міг би приєднуватись за допомогою певних конструкції до корпусу з можливістю швидкого його розбирання, з можливістю регулювання його глибини, зручним виходом з нього, його безпечністю. Поставлена задача вирішується тим, що у водному розважально-готельному пляжному комплексі «Restbil» з плаваючим басейном, який складається із корпусу з виробничими приміщеннями, кафе, танцювальним майданчиком, майданчиком для оглядання, із засобами утримання центру конструкції в розрахованій точці водойми, є у відповідності до винаходу басейн з підігрівом, пляж у вигляді виїмок в корпусі для піску, каміння чи ін., який розташований навколо басейну, розбірний прозорий навіс, пиловловлюючі щити, столики кафе і частина полу танцювального майданчика, які виконані із прозорого матеріалу і розміщені над вирізами в корпусі. Також комплекс має відкритий розбірний плаваючий басейн, який складається з розбірного каркасу і підтримуючих буйків. Він з’єднаний з корпусом за допомогою понтона і трапів, які дозволяють легко вийти з нього і піднятися на борт. Конструкція відкритого розбірного плаваючого басейна дозволяє регулювати глибину каркаса, легко збирати (розбирати) і розміщувати на борту разом з понтоном завдяки пристрою, який з’єднує понтон і корпус, для підняття понтону на борт при розбиранні відкритого розбірного плаваючого басейну і переміщенні водного розважально-готельного пляжного комплексу «Restbil» з плаваючим басейном на нове місце в водоймищі, чи за допомогою буксирування, чи своїми засобами моторизації. Водний розважально-готельний пляжний комплекс «Restbil» з плаваючим басейном складається з корпусу 1, який виготовлений безпосередньо під комплекс або перероблений із існуючих плавзасобів. На корпусі 1 розміщені басейн 2, з пляжем 3, виробничі приміщення 4, туалет 5, роздягальня 6, пиловловлюючі щити 7, кафе 8, танцювальний майданчик 9. На другому ярусі 10 і в корпусі нижче першої палуби розміщені кімнати готелю в яких через ілюмінатори 11 можна дивитися на воду. Корпус 1 має навіс, який складається з двох частин, прозорої 12 і непрозорої 13. Прозорий навіс 12 розташований у кормовій частині корпусу і має можливість розбиратися в ясну погоду і встановлюватися на випадок опадів. Також комплекс має пиловловлюючі щити 7, які встановлюються вздовж борту в вітряну погоду. Для огляду навколишньої місцевості є майданчик для оглядання 14, який розташований вище кафе 8, на який можна піднятися по гвинтовим сходам 15. Столики кафе 16 і частина полу танцювального майданчику 17 виконані із прозорого матеріалу і розташовані над вирізами в корпусі 1. Також комплекс має відкри 5 39162 тий розбірний плаваючий басейн 18, який складається з розбірного каркаса 19, і підтримуючих буйків 20, і з’єднаний з корпусом 1 за допомогою понтона 21 і трапів 22. Понтон 21 з’єднаний з корпусом 1 пристроєм 23 для підняття понтона на борт, при розбиранні відкритого розбірного плаваючого басейна 18 і переміщенні водного розважально-готельного пляжного комплексу «Restbil» з плаваючим басейном на нове місце в водоймищі. До днища корпуса 24 і палям 25, які забиті в дно водоймища прикріплені ланцюги 26 з закріпленими на них грузилами 27, які утримують центр конструкції в розрахованій точці водоймища. Також на кормі корпусу є причал 28 для човнів і яхт. Цифрою 29 позначена ніша гвинта електродвигуна. Пристрій використовується наступним чином. Комплекс, чи буксируванням, чи своїми засобами моторизації доставляється до місця використовування. В потрібних місцях забивають палі 25 і крізь ланцюги 26 з закріпленими на них грузилами 27 скріплюють днище корпусу 24 з палями 25, при цьому грузила 27 дозволяють корпусу 1 триматися точно на місці, наприклад, при зміні рівня води в водоймищі, а також стримувати передбачений напір вітру та хвиль. У відповідності до погоди розбирається чи встановлюється розбірний прозорий навіс 12, пиловловлюючі щити 7, підігрівається басейн 2, якщо це необхідно. Крізь столики кафе 16 і частина полу танцювального майданчику 17, які виконані із прозорого матеріалу і розташовані над вирізами в корпусі 1 можна спостерігати за водною поверхнею. За допомогою пристрою для підняття понтона на борт 23 опускається на воду понтон 21, з’єднаний з корпусом 1. Встановлюються трапи 22 і збирається відкритий розбірний плаваючий басейн 18. При його збірці регулюється глибина каркаса 19, тобто глибина відкритого розбірного плаваючого басейна 18. До причалу 28 можуть під’їжджати човни і забирати відпочиваючих на берег. Позитивний ефект пристрою міститься в наступному: - конструктивні особливості пристрою дозволяють розмістити кількарозважальних комплексів на борту і біля нього на воді з можливістю плавати у відкритому розбірному плаваючому басейні, захи щеному від акул; 6 - можливість застосування цього комплексу на воді біля необладнаних берегів, і не тільки, в якості мобільного плаваючого пляжу з засобами моторизації просування по воді та без них для відпочиваючих, які хочуть поєднати відпочинок на пляжі, в кафе з можливістю огляду водної поверхні всередині кафе і всередині танцювального майданчика, плавання в басейні, який на борту або в відкритому басейні з імітацією водної подорожі; - у відповідності до погоди розбирається чи встановлюється розбірний прозорий навіс , пиловловлюючі щити, підігрівається басейн, якщо це необхідно; - для застосування цієї конструкції біля необладнаних берегів в якості мобільного плаваючого пляжу, з відкритим розбірним плаваючим басейном достатньо тільки укріпити корпус в певній точці водоймища, опустити понтон на воду і трапи, а також зібрати відкритий розбірний плаваючий басейн; - конструкція корпусу відкритого розбірного плаваючого басейна дозволяє підбирати його глибину, безпечна для відпочиваючих; - зручний підйом (спуск) з відкритого розбірного плаваючого басейна на борт за рахунок комбінації конструктивних особливостей понтона і трапів; - при виході з цього басейну на борт можна віддихнути на пляжі із піску чи каміння, укритись під навісом. На Фіг. 1 - вид зверху водного розважальноготельного пляжного комплексу «Restbil» з плаваючим басейном. На Фіг. 2 - боковий вид водного розважальноготельного пляжного комплексу «Restbil» з плаваючим басейном (басейн розібраний). На Фіг. 3 - розріз підлоги танцювального майданчика, де його частина виконана із прозорого матеріалу над вирізом у корпусі. На Фіг. 4 - розріз підлоги і столика в кафе, де столик зроблений із прозорого матеріалу і розташований над вирізом у корпусі. На Фіг. 5 - боковий вид відкритого розбірного плаваючого басейну, з’єднаного з корпусом за допомогою понтона і трапів, а також пристрою для підняття понтона на борт. 7 Комп’ютерна в ерстка Д. Шев ерун 39162 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
