Лінія по отриманню ковбасної упаковки з штучної колагенової оболонки із сіткою

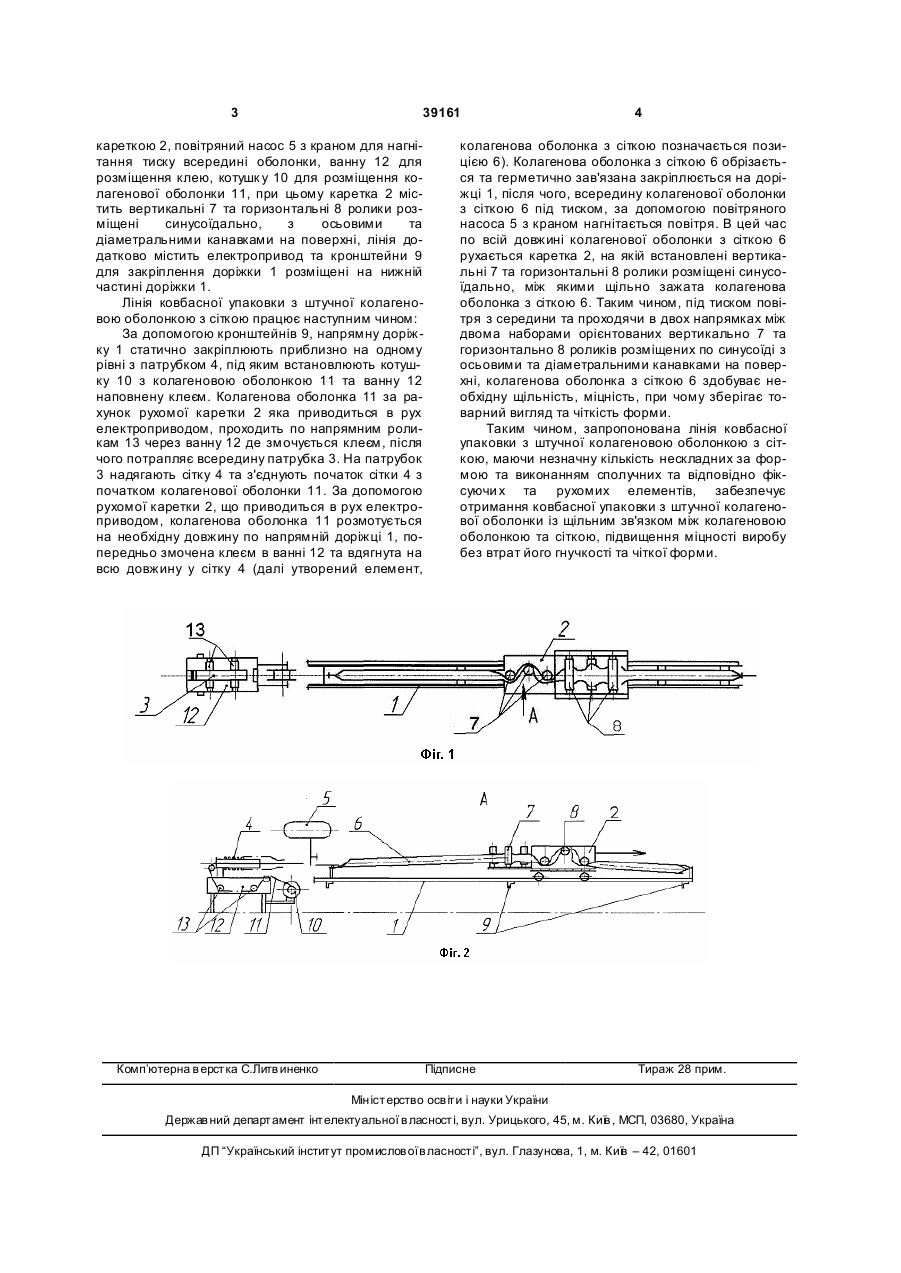

Лінія по отриманню ковбасної упаковки з штучної колагенової оболонки із сіткою, що включає 3 39161 кареткою 2, повітряний насос 5 з краном для нагнітання тиску всередині оболонки, ванну 12 для розміщення клею, котушк у 10 для розміщення колагенової оболонки 11, при цьому каретка 2 містить вертикальні 7 та горизонтальні 8 ролики розміщені синусоїдально, з осьовими та діаметральними канавками на поверхні, лінія додатково містить електропривод та кронштейни 9 для закріплення доріжки 1 розміщені на нижній частині доріжки 1. Лінія ковбасної упаковки з штучної колагеновою оболонкою з сіткою працює наступним чином: За допомогою кронштейнів 9, напрямну доріжку 1 статично закріплюють приблизно на одному рівні з патрубком 4, під яким встановлюють котушку 10 з колагеновою оболонкою 11 та ванну 12 наповнену клеєм. Колагенова оболонка 11 за рахунок рухомої каретки 2 яка приводиться в рух електроприводом, проходить по напрямним роликам 13 через ванну 12 де змочується клеєм, після чого потрапляє всередину патрубка 3. На патрубок 3 надягають сітку 4 та з'єднують початок сітки 4 з початком колагенової оболонки 11. За допомогою рухомої каретки 2, що приводиться в рух електроприводом, колагенова оболонка 11 розмотується на необхідну довжину по напрямній доріжці 1, попередньо змочена клеєм в ванні 12 та вдягнута на всю довжину у сітку 4 (далі утворений елемент, Комп’ютерна в ерстка C.Литв иненко 4 колагенова оболонка з сіткою позначається позицією 6). Колагенова оболонка з сіткою 6 обрізається та герметично зав'язана закріплюється на доріжці 1, після чого, всередину колагенової оболонки з сіткою 6 під тиском, за допомогою повітряного насоса 5 з краном нагнітається повітря. В цей час по всій довжині колагенової оболонки з сіткою 6 рухається каретка 2, на якій встановлені вертикальні 7 та горизонтальні 8 ролики розміщені синусоїдально, між якими щільно зажата колагенова оболонка з сіткою 6. Таким чином, під тиском повітря з середини та проходячи в двох напрямках між двома наборами орієнтованих вертикально 7 та горизонтально 8 роликів розміщених по синусоїді з осьовими та діаметральними канавками на поверхні, колагенова оболонка з сіткою 6 здобуває необхідну щільність, міцність, при чому зберігає товарний вигляд та чіткість форми. Таким чином, запропонована лінія ковбасної упаковки з штучної колагеновою оболонкою з сіткою, маючи незначну кількість нескладних за формою та виконанням сполучних та відповідно фіксуючи х та рухомих елементів, забезпечує отримання ковбасної упаковки з штучної колагенової оболонки із щільним зв'язком між колагеновою оболонкою та сіткою, підвищення міцності виробу без втрат його гнучкості та чіткої форми. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
