Знімач рулонів

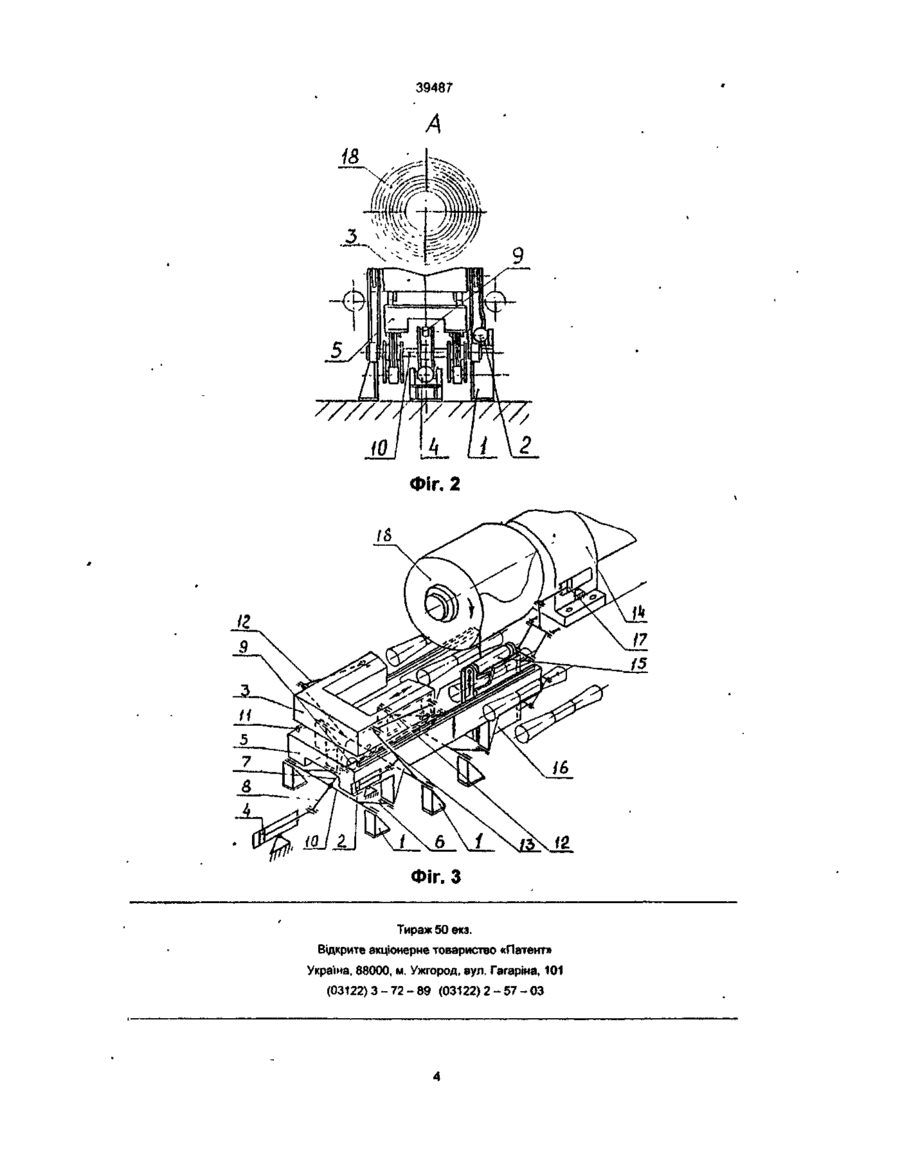

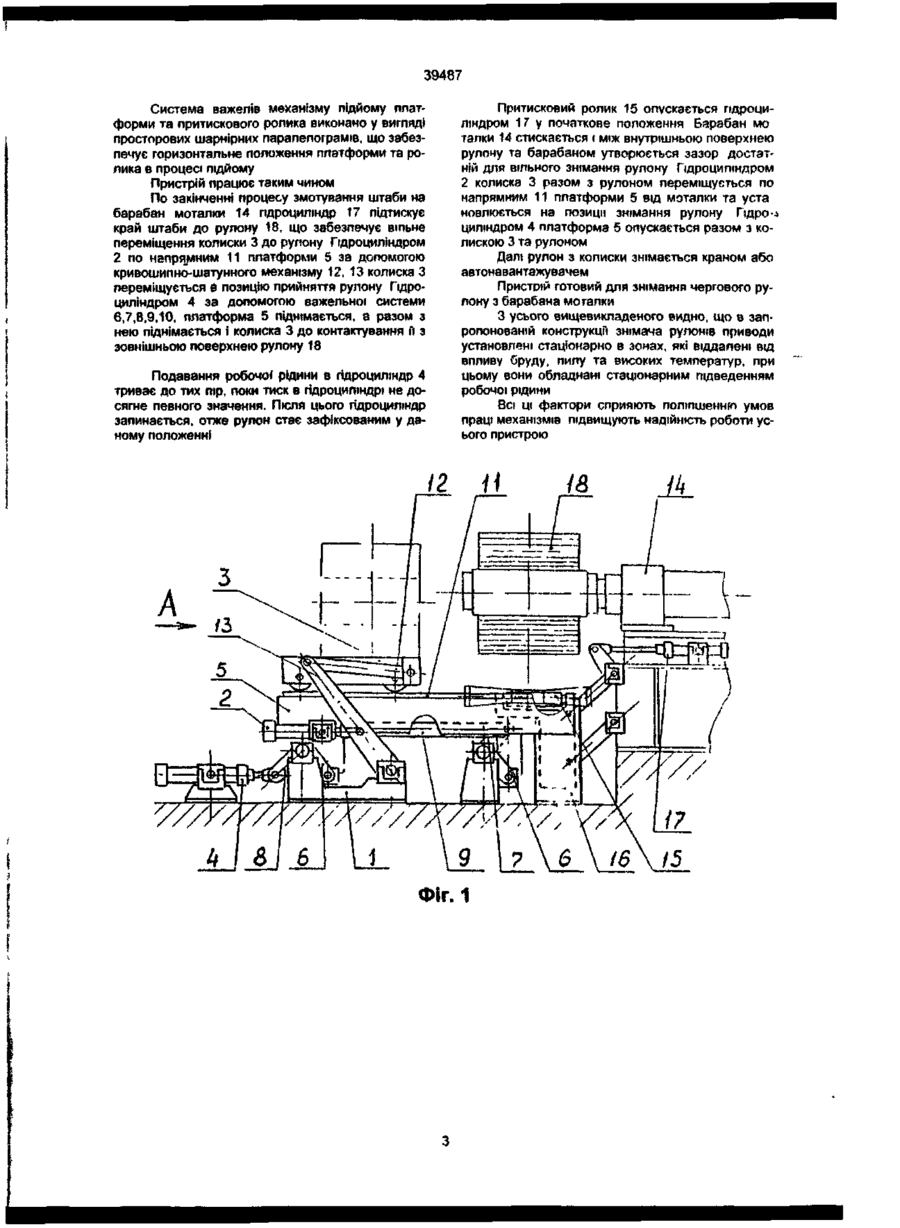

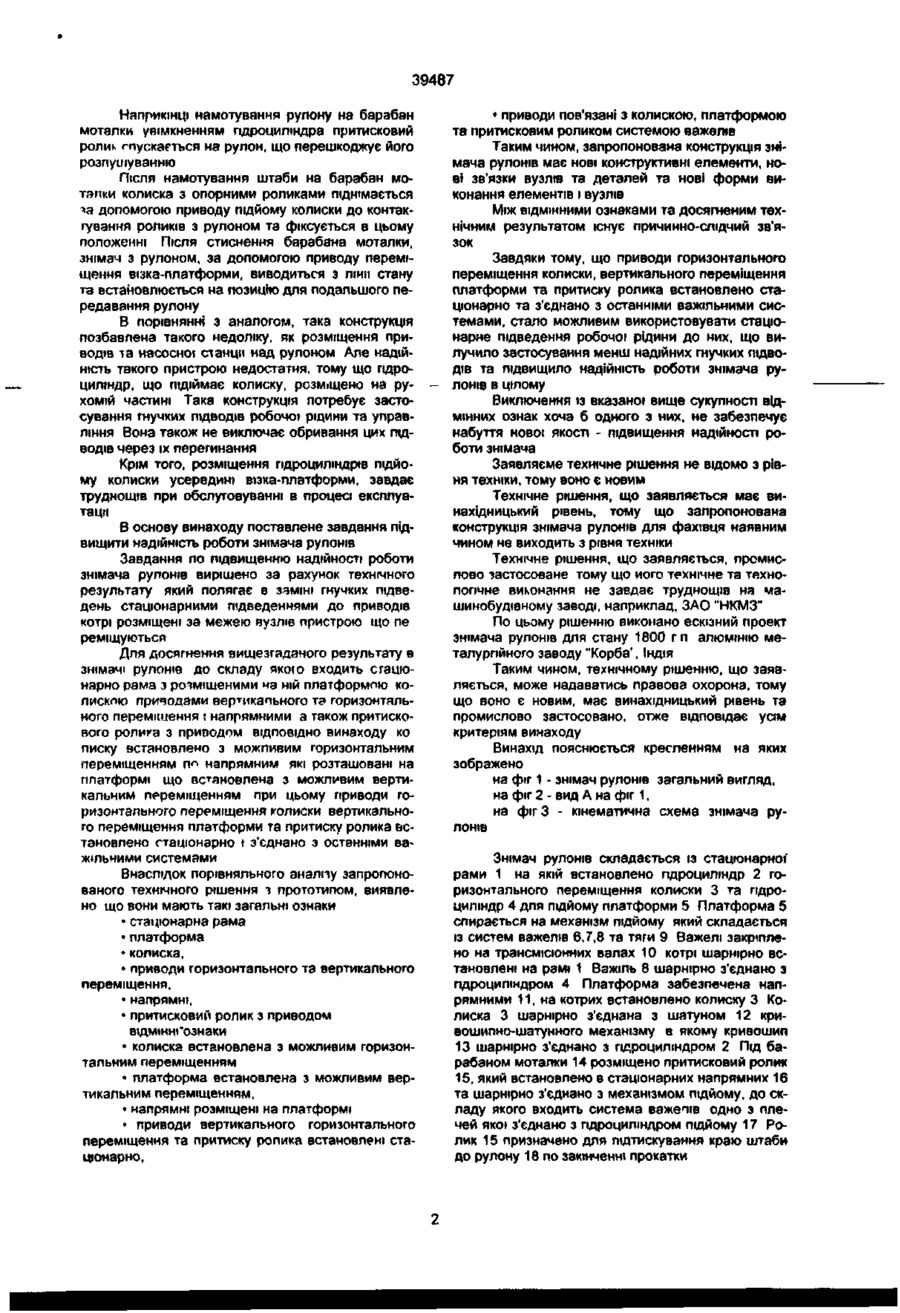

Знімач рулонів, до складу якого входять стаціонарна рама з розміщеними на ній платформою, колискою, приводами вертикального та горизонтального переміщення та напрямними, в також притисховий ролик з приводом, який відрізняється тим, що колиску встановлено з можливістю горизонтального переміщення по напрямним, що розміщені на платформі, котра встановлена з можливістю вертикального переміщення, при цьому приводи горизонтального переміщення колиски, вертикального переміщення платформи та притиску ролика встановлені стаціонарно та з'єднані з останніми важільними системами. Винахід належить до галузі обробки металу тисненням, а саме до прокатного обладнання і має бути використаним для зняття рулонів з барабана моталки штабового стану Відомо знімач рулонів обценькового типу фірми Шльоман-Зімаг, Німеччина (див. проспект фірми SMS). Знімач такої конструкції містить в собі самохідний візок, розміщений на тримальній балці (монорейка), яка розміщується над барабаном моталки та утворює разом зі стояками естакаду знімача рулонів Тримальну частину візка виконано у вигляді дужки, яка своїми краями повернута до низу. На краях дужки розташовуються С-образні важілі, які обладнані опорними роликами. Переміщення візка та зведення С-образних важелів виконується гідравлічними приводами, живлення яких здійснюється від автономної насосної станції, яку розташовано усередині тримальної частини візка. Знімання рулонів з барабана моталки відбувається таким чином: Після намотування штаби на барабан моталки візок знімача рулонів переміщується по мо-. норейці та установлюється в позицію прийняття рулону (над рулоном) Подалі опорні ролики за допомогою приводу зведення С-образних важелів притискуються з деяким зусиллям до рулону у нижчій його частині та фіксуються у цьому положенні. Барабан моталки стискується і рулон під своєю вагою лягає на опорні ролики. Знімач рулонш без перешкоди забирає рулон з барабана моталки та виводить його за лінію стану для по дальшої передачі на склад готової продукції, при цьому рулон «розташовується усередині приймальної дужки візка під гідравлічними приводами зведення опорних роликів та переміщення візка і під насосною станцією. Недоліком такої конструкції знімача рулонів є те, що приводи та насосна станція до них розміщені на рухливому візку та на певній висоті, що знижує надійність роботи знімача, тому що його важко обслуговувати та потрібні гнучкі підведення живлення та керування, які недостатньо надійні в експлуатації Завдяки тому, що рулони розміщені під приводами та насосною станцією не виключена можливість, що робоча рідина попаде з них на рулон, а це не припустимо на станах прокатки алюмінію. а також не виключена можливість пожежі при попаданні значної кількості пролитого мастила на гарячекатані рулони. За прототип прийнято знімач рулонів по а. св. СРСР № 479511, В21С 47/24 Знімач рулонів моталки гарячої штаби складається з візка платформи, який переміщується на чотирьох котках по напрямним, що встановлені на рамі. На візку - платформі змонтовано піднімально-спускальну колиску з опорними роликами. її підняття виконується гідроциліндром, що розташований усередині візка - платформи. Збоку до візкаплатформи прикріплено прилад притискового ролика з гідроциліндром його коливання. Працює така конструкція знімача рулонів таким чином. N ДО О) 39487 Наприкінці намотування рулону на барабан моталки увімкненням гідроциліндра притисковий ролик спускається на рулон, що перешкоджує його розпушуванню Після намотування штаби на барабан мота пки колиска з опорними роликами піднімається ча допомогою приводу підйому колиски до контакгування роликів з рулоном та фіксується в цьому положенні Після стиснення барабана моталки, знімач з рулоном, за допомогою приводу переміщення візка-платформи, виводиться з ЛІНІЇ стану та встановлюється на позицію для подальшого передавання рулону В порівнянні з аналогом, така конструкція позбавлена такого недоліку, як розміщення приводів і а насосної станції над рулоном Але надійність такого пристрою недостатня, тому що гідроциліндр, що підіймає колиску, розміщено на рухомій частині Така конструкція потребує застосування гнучких ПІДВОДІВ робочої рідини та управління Вона також не виключає обривання цих ПІДВОДІВ через їх перегинання Крім того, розміщення гідроциліндрів підйому колиски усередині візка-платформи, завдає труднощів при обслуговуванні в процесі експлуатації В основу винаходу поставлене завдання підвищити надійність роботи знімача рулонів Завдання по підвищенню надійності роботи знімача рулонів вирішено за рахунок технічного результату який полягає в заміні гнучких підведень стаціонарними підведеннями до приводів котрі розміщені за межею вузлів пристрою що пе реміщуються Для досягнення вищезгаданого результату в знімачі рулонів до складу якою входить стаціонарно рама з розмішеними на ній платформою колискпю приводами вершкапьного та горизонтального переміщення t напрямними а також притисконого ролика з приводом ВІДПОВІДНО винаходу ко писку встановлено з можливим горизонтальним переміщенням п^ напрямним які розташовані на платформі що встановлена з можливим вертикальним переміщенням при цьому приводи горизонтального переміщення колиски вертикального переміщення платформи та притиску ролика встановлено стаціонарно і з'єднано з останніми важільними системами Внаслідок порівняльного аналпу запропонованого технічного рішення і прототипом, виявлено що вони мають такі загальні ознаки • стаціонарна рама • платформа • колиска, • приводи горизонтального та вертикального переміщення, • напрямні, • притисковий ролик з приводом відміннґознаки • колиска встановлена з можливим горизонтальним переміщенням • платформа встановлена з можливим вертикальним переміщенням, • напрямні розміщені на платформі • приводи вертикального горизонтального переміщення та притиску ролика встановлені стаціонарно, • приводи пов'язані з колискою, платформою та притисковим роликом системою важелів Таким чином, запропонована конструкція знімача рулонів має нові конструктивні елементи, нові зв'язки вузлів та деталей та нові форми виконання елементів і вузлів Між ВІДМІННИМИ ознаками та досягненим технічним результатом існує причинно-слідчий зв'язок Завдяки тому, що приводи горизонтального переміщення колиски, вертикального переміщення платформи та притиску ролика встановлено стаціонарно та з'єднано з останніми важільними системами, стало можливим використовувати стаціонарне підведення робочої рідини до них, що вилучило застосування менш надійних гнучких ПІДВОДІВ та підвищило надійність роботи знімача рулонів в цілому Виключення із вказаної вище сукупності відмінних ознак хоча б одного з них, не забезпечує набуття нової якості - підвищення надійності роботи знімача Заявляєме технічне рішення не відомо з рівня техніки, тому воно є новим Технічне рішення, що заявляється має винахідницький рівень, тому що запропонована конструкція знімача рулонів для фахівця наявним чином не виходить з рівня техніки Технічне рішення, що заявляється, промислово застосоване тому що його технічне та технологічне виконання не завдає труднощів на машинобудівному заводі, наприклад, ЗАО "НКМЗ" По цьому рішенню виконано ескізний проект знімача рулонів для стану 1800 г п алюмінію металургійного заводу "Корба', Індія Таким чином, технічному рішенню, що заявляється, може надаватись правова охорона, тому що воно є новим, має винахідницький рівень та промислово застосовано, отже відповідає усім критеріям винаходу Винахід пояснюється кресленням на яких зображено на фіг 1 - знімач рулонів загальний вигляд, на фіг 2 - вид А на фіг 1, на фіг 3 - кінематична схема знімача рулонів Знімач рулонів складається із стаціонарної рами 1 на якій встановлено гідроциліндр 2 горизонтального переміщення колиски 3 та гідроциліндр 4 для підйому платформи 5 Платформа 5 спирається на механізм підйому який складається із систем важелів 6,7,8 та тяги 9 Важелі закртлено на трансмісюнних валах 10 котрі шарнірно встановлені на рамі 1 Важіль 8 шарнірно з'єднано з гідроциліндром 4 Платформа забезпечена напрямними 11, на котрих встановлено колиску 3 Колиска 3 шарнірно з'єднана з шатуном 12 кривошипно-шатунного механізму в якому кривошип 13 шарнірно з'єднано з гідроциліндром 2 Під барабаном моталки 14 розміщено притисковий ролик 15, який встановлено в стаціонарних напрямних 16 та шарнірно з'єднано з механізмом підйому, до складу якого входить система важепів одно з плечей якої з'єднано з гідроциліндром підйому 17 Ролик 15 призначено для підтискування краю штаби до рулону 18 по закінченні прокатки 39487 Система важелів механізму підйому ллатформи та притискового ролика виконано у вигляді просторових шарнірних паралелограмів, що забезпечує горизонтальне положення платформи та ролика в процесі підйому Пристрій працює таким чином По закінченні процесу змотування штаби на барабан моталки 14 гідроциліндр 17 підтискує край штаби до рулону 18, що забезпечує віпьне переміщення колиски 3 до рулону Гідроциліндром 2 по напрямним 11 платформи 5 за допомогою кривошипно-шатунного механізму 12, 13 колиска З переміщується 0 позицію прийняття рулону Гідроциліндром 4 за допомогою важельної системи 6,7,8,9,10, платформа 5 піднімається, а разом з нею піднімається і колиска 3 до контактування ґ з « зовнішньою поверхнею рулону 18 Подавання робочої рідини в гідроциліндр 4 триває до тих пір, поки тиск в гідроциліндрі не досягне певного значення. Після цього гідроциліндр запинається, отже рулон стає зафіксованим у даному положенні /2 А Притисковий ролик 15 опускається гідроциліндром 17 у початкове положення Барабан мо талки 14 стискається і між внутрішньою поверхнею рулону та барабаном утворюється зазор достатній для вільного знімання рулону Гідроциліндром 2 колиска 3 разом з рулоном переміщується по напрямним 11 платформи 5 від моталки та уста новлюється на позиції знімання рулону Пдро-* циліндром 4 платформа 5 опускається разом з колискою 3 та рулоном Далі рулон з колиски знімається краном або автонавантажувачем Пристрій готовий для знімання чергового рулону з барабана могалки З усього вищевикладеного видно, що в запропонованій конструкції знімача рулонів приводи установлені стаціонарно в зонах, які віддалені ВІД впливу бруду, пилу та високих температур, при цьому вони обладнані стаціонарним підведенням робочої рідини Всі ЦІ фактори сприяють поліпшенню умов праці механізмів підвищують надійність роботи усього пристрою 39487 A 77777Т/У7? Фіг. 2 l& Фіг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріиа, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
