Інгалятор

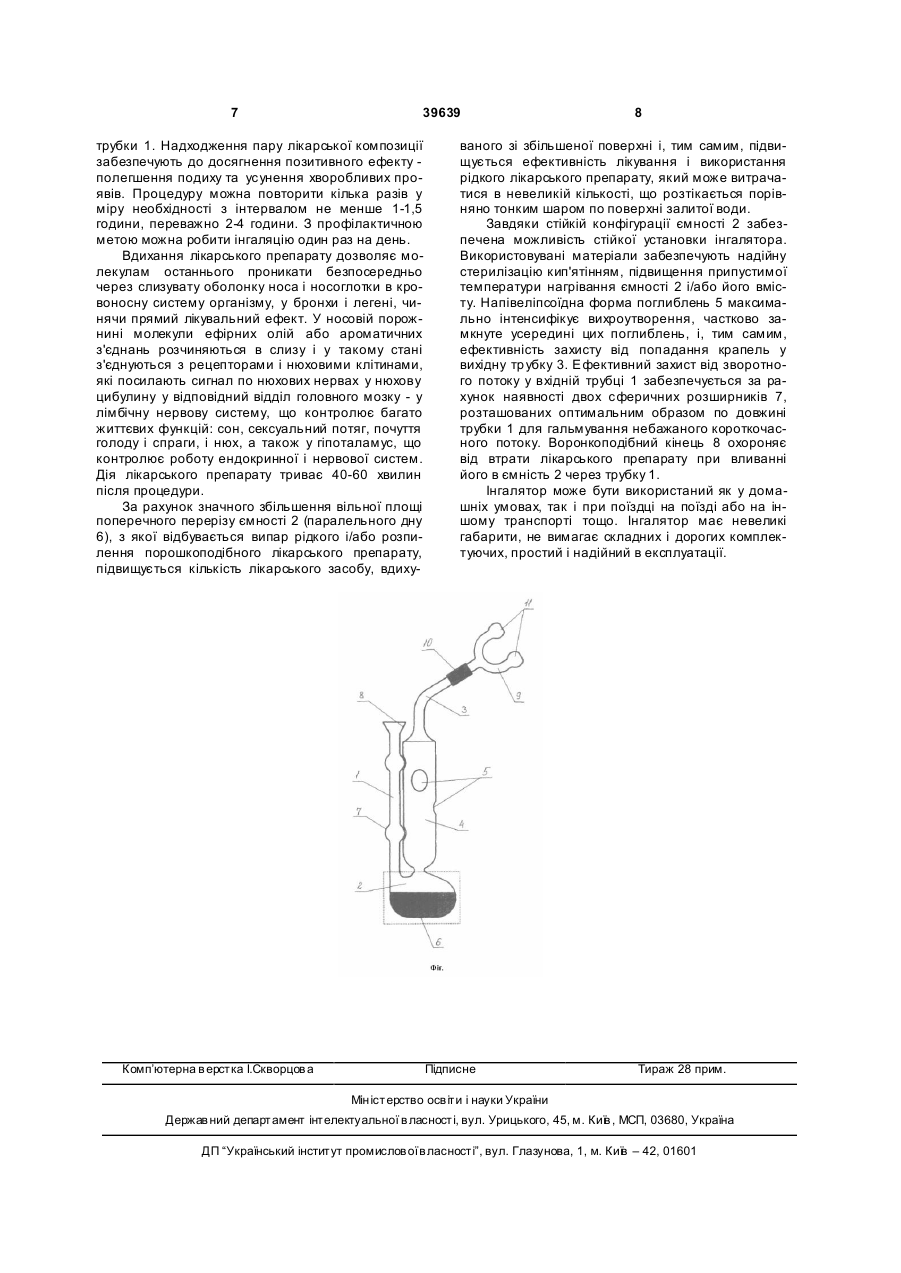

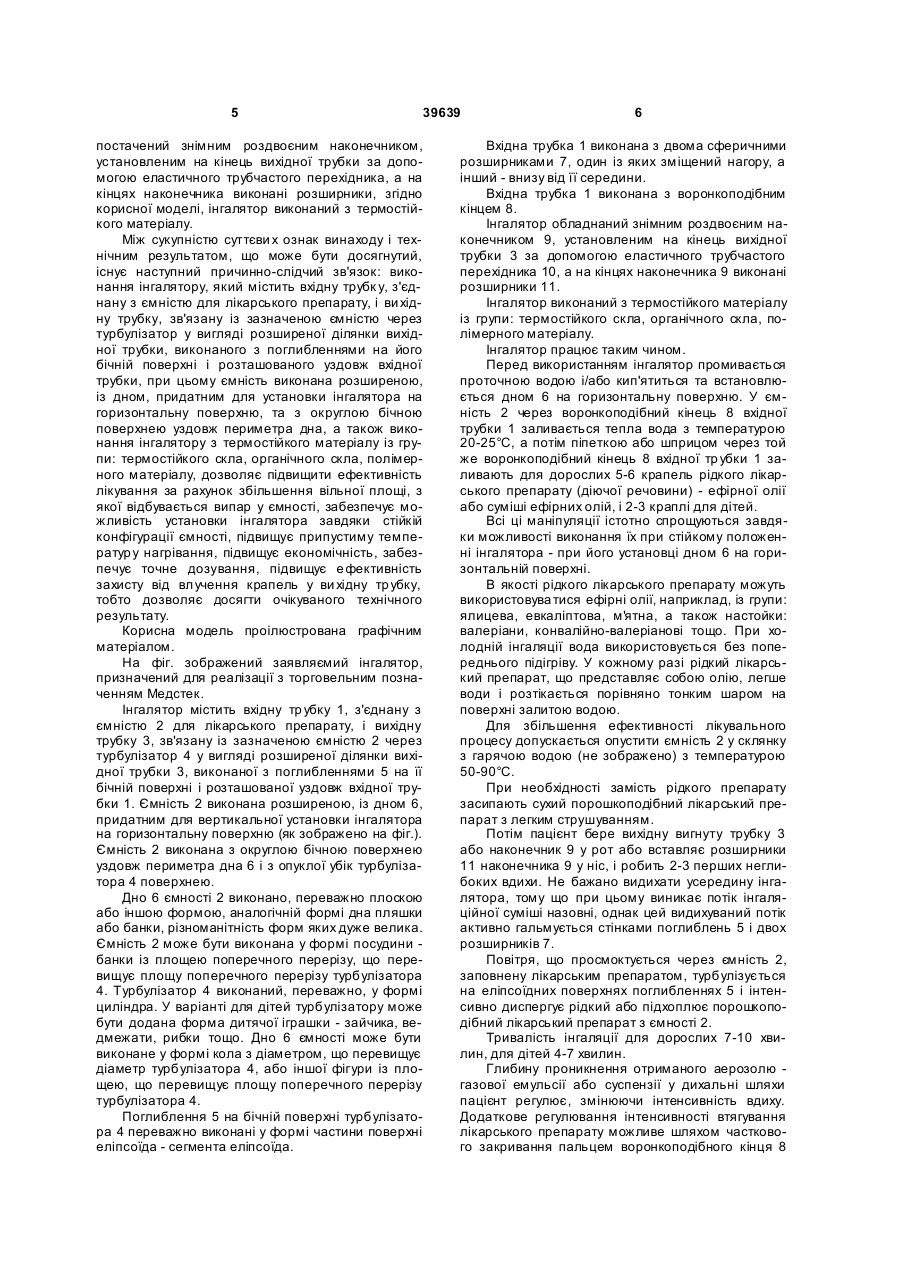

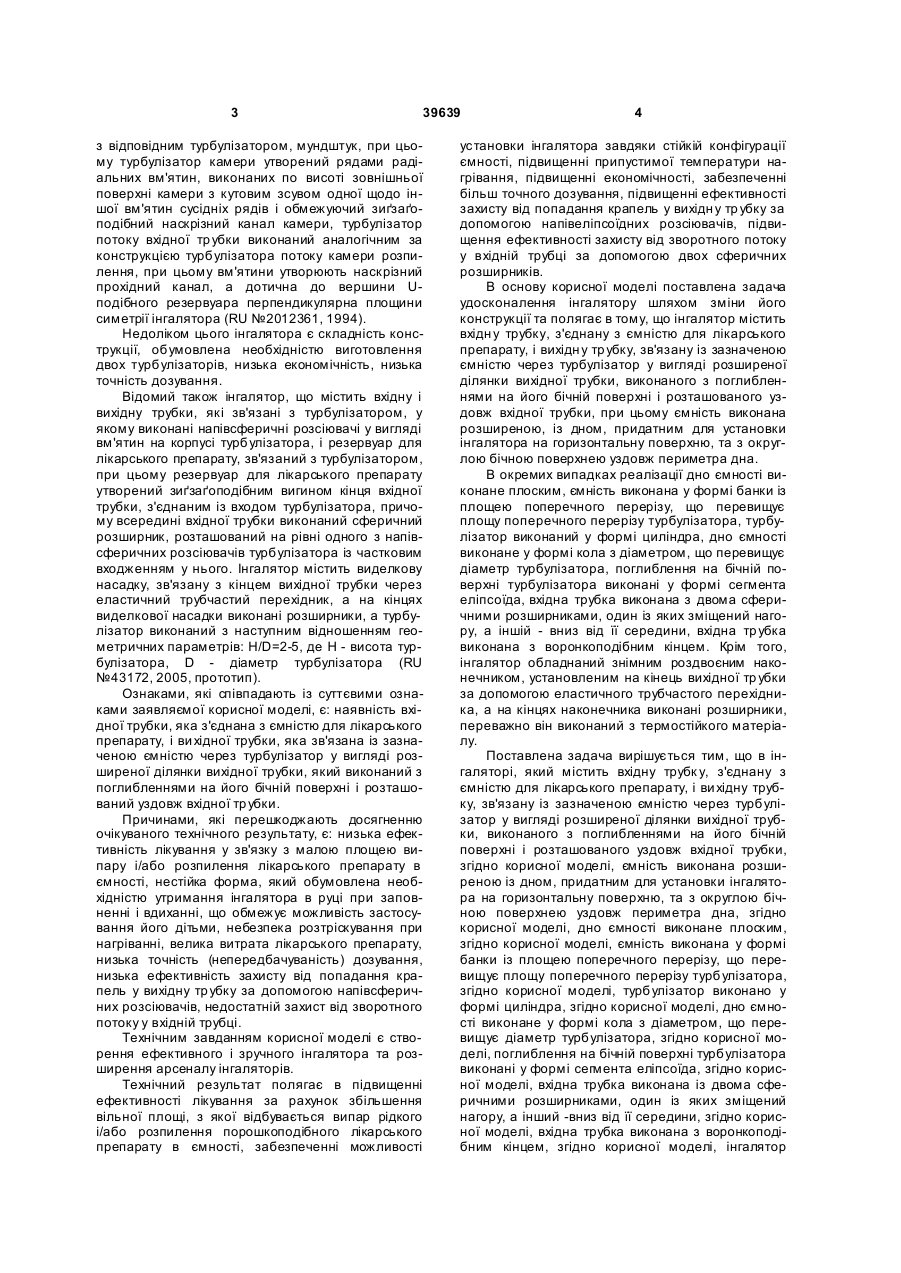

1. Інгалятор, що містить вхідну трубк у, з'єднану з ємністю для лікарського препарату, і ви хідну трубку, зв'язану із зазначеною ємністю через турбулізатор у вигляді розширеної ділянки вихідної трубки, виконаний з поглибленнями на його бічній поверхні і розташований уздовж вхідної тр убки, який відрізняється тим, що ємність виконана розширеною із дном, придатним для установки інгалятора на горизонтальну поверхню, та з округлою бічною поверхнею уздовж периметра дна. 2. Інгалятор за п. 1, який відрізняється тим, що дно ємності виконане плоским. 3. Інгалятор за кожним з пп. 1, 2, який відрізняється тим, що ємність виконана у формі банки із площею поперечного перерізу, який перевищує площу поперечного перерізу турбулізатора. 4. Інгалятор за кожним з пп. 1, 2, який відрізняється тим, що турбулізатор виконано у формі циліндра. U 2 (19) 1 3 39639 з відповідним турбулізатором, мундштук, при цьому турбулізатор камери утворений рядами радіальних вм'ятин, виконаних по висоті зовнішньої поверхні камери з кутовим зсувом одної щодо іншої вм'ятин сусідніх рядів і обмежуючий зиґзаґоподібний наскрізний канал камери, турбулізатор потоку вхідної тр убки виконаний аналогічним за конструкцією турбулізатора потоку камери розпилення, при цьому вм'ятини утворюють наскрізний прохідний канал, а дотична до вершини Uподібного резервуара перпендикулярна площини симетрії інгалятора (RU №2012361, 1994). Недоліком цього інгалятора є складність конструкції, обумовлена необхідністю виготовлення двох турбулізаторів, низька економічність, низька точність дозування. Відомий також інгалятор, що містить вхідну і вихідну трубки, які зв'язані з турбулізатором, у якому виконані напівсферичні розсіювачі у вигляді вм'ятин на корпусі турбулізатора, і резервуар для лікарського препарату, зв'язаний з турбулізатором, при цьому резервуар для лікарського препарату утворений зиґзаґоподібним вигином кінця вхідної трубки, з'єднаним із входом турбулізатора, причому всередині вхідної трубки виконаний сферичний розширник, розташований на рівні одного з напівсферичних розсіювачів турбулізатора із частковим входженням у нього. Інгалятор містить виделкову насадку, зв'язану з кінцем вихідної трубки через еластичний трубчастий перехідник, а на кінцях виделкової насадки виконані розширники, а турбулізатор виконаний з наступним відношенням геометричних параметрів: H/D=2-5, де Н - висота турбулізатора, D - діаметр турбулізатора (RU №43172, 2005, прототип). Ознаками, які співпадають із суттєвими ознаками заявляємої корисної моделі, є: наявність вхідної трубки, яка з'єднана з ємністю для лікарського препарату, і ви хідної трубки, яка зв'язана із зазначеною ємністю через турбулізатор у вигляді розширеної ділянки вихідної трубки, який виконаний з поглибленнями на його бічній поверхні і розташований уздовж вхідної трубки. Причинами, які перешкоджають досягненню очікуваного технічного результату, є: низька ефективність лікування у зв'язку з малою площею випару і/або розпилення лікарського препарату в ємності, нестійка форма, який обумовлена необхідністю утримання інгалятора в руці при заповненні і вдиханні, що обмежує можливість застосування його дітьми, небезпека розтріскування при нагріванні, велика витрата лікарського препарату, низька точність (непередбачуваність) дозування, низька ефективність захисту від попадання крапель у вихідну тр убку за допомогою напівсферичних розсіювачів, недостатній захист від зворотного потоку у вхідній трубці. Технічним завданням корисної моделі є створення ефективного і зручного інгалятора та розширення арсеналу інгаляторів. Технічний результат полягає в підвищенні ефективності лікування за рахунок збільшення вільної площі, з якої відбувається випар рідкого і/або розпилення порошкоподібного лікарського препарату в ємності, забезпеченні можливості 4 установки інгалятора завдяки стійкій конфігурації ємності, підвищенні припустимої температури нагрівання, підвищенні економічності, забезпеченні більш точного дозування, підвищенні ефективності захисту від попадання крапель у вихідн у тр убку за допомогою напівеліпсоїдних розсіювачів, підвищення ефективності захисту від зворотного потоку у вхідній трубці за допомогою двох сферичних розширників. В основу корисної моделі поставлена задача удосконалення інгалятору шляхом зміни його конструкції та полягає в тому, що інгалятор містить вхідн у трубку, з'єднану з ємністю для лікарського препарату, і вихідн у тр убку, зв'язану із зазначеною ємністю через турбулізатор у вигляді розширеної ділянки вихідної трубки, виконаного з поглибленнями на його бічній поверхні і розташованого уздовж вхідної трубки, при цьому ємність виконана розширеною, із дном, придатним для установки інгалятора на горизонтальну поверхню, та з округлою бічною поверхнею уздовж периметра дна. В окремих випадках реалізації дно ємності виконане плоским, ємність виконана у формі банки із площею поперечного перерізу, що перевищує площу поперечного перерізу турбулізатора, турбулізатор виконаний у формі циліндра, дно ємності виконане у формі кола з діаметром, що перевищує діаметр турбулізатора, поглиблення на бічній поверхні турбулізатора виконані у формі сегмента еліпсоїда, вхідна трубка виконана з двома сферичними розширниками, один із яких зміщений нагору, а іншій - вниз від її середини, вхідна тр убка виконана з воронкоподібним кінцем. Крім того, інгалятор обладнаний знімним роздвоєним наконечником, установленим на кінець вихідної тр убки за допомогою еластичного трубчастого перехідника, а на кінцях наконечника виконані розширники, переважно він виконаний з термостійкого матеріалу. Поставлена задача вирішується тим, що в інгаляторі, який містить вхідну трубк у, з'єднану з ємністю для лікарського препарату, і ви хідну трубку, зв'язану із зазначеною ємністю через турбулізатор у вигляді розширеної ділянки вихідної трубки, виконаного з поглибленнями на його бічній поверхні і розташованого уздовж вхідної трубки, згідно корисної моделі, ємність виконана розширеною із дном, придатним для установки інгалятора на горизонтальну поверхню, та з округлою бічною поверхнею уздовж периметра дна, згідно корисної моделі, дно ємності виконане плоским, згідно корисної моделі, ємність виконана у формі банки із площею поперечного перерізу, що перевищує площу поперечного перерізу турбулізатора, згідно корисної моделі, турбулізатор виконано у формі циліндра, згідно корисної моделі, дно ємності виконане у формі кола з діаметром, що перевищує діаметр турбулізатора, згідно корисної моделі, поглиблення на бічній поверхні турбулізатора виконані у формі сегмента еліпсоїда, згідно корисної моделі, вхідна трубка виконана із двома сферичними розширниками, один із яких зміщений нагору, а інший -вниз від її середини, згідно корисної моделі, вхідна трубка виконана з воронкоподібним кінцем, згідно корисної моделі, інгалятор 5 39639 постачений знімним роздвоєним наконечником, установленим на кінець вихідної трубки за допомогою еластичного трубчастого перехідника, а на кінцях наконечника виконані розширники, згідно корисної моделі, інгалятор виконаний з термостійкого матеріалу. Між сукупністю суттєви х ознак винаходу і технічним результатом, що може бути досягнутий, існує наступний причинно-слідчий зв'язок: виконання інгалятору, який містить вхідну трубк у, з'єднану з ємністю для лікарського препарату, і ви хідну трубку, зв'язану із зазначеною ємністю через турбулізатор у вигляді розширеної ділянки вихідної трубки, виконаного з поглибленнями на його бічній поверхні і розташованого уздовж вхідної трубки, при цьому ємність виконана розширеною, із дном, придатним для установки інгалятора на горизонтальну поверхню, та з округлою бічною поверхнею уздовж периметра дна, а також виконання інгалятору з термостійкого матеріалу із групи: термостійкого скла, органічного скла, полімерного матеріалу, дозволяє підвищити ефективність лікування за рахунок збільшення вільної площі, з якої відбувається випар у ємності, забезпечує можливість установки інгалятора завдяки стійкій конфігурації ємності, підвищує припустиму температур у нагрівання, підвищує економічність, забезпечує точне дозування, підвищує е фективність захисту від влучення крапель у ви хідну тр убку, тобто дозволяє досягти очікуваного технічного результату. Корисна модель проілюстрована графічним матеріалом. На фіг. зображений заявляємий інгалятор, призначений для реалізації з торговельним позначенням Медстек. Інгалятор містить вхідну тр убку 1, з'єднану з ємністю 2 для лікарського препарату, і вихідну трубку 3, зв'язану із зазначеною ємністю 2 через турбулізатор 4 у вигляді розширеної ділянки вихідної трубки 3, виконаної з поглибленнями 5 на її бічній поверхні і розташованої уздовж вхідної трубки 1. Ємність 2 виконана розширеною, із дном 6, придатним для вертикальної установки інгалятора на горизонтальну поверхню (як зображено на фіг.). Ємність 2 виконана з округлою бічною поверхнею уздовж периметра дна 6 і з опуклої убік турбулізатора 4 поверхнею. Дно 6 ємності 2 виконано, переважно плоскою або іншою формою, аналогічній формі дна пляшки або банки, різноманітність форм яких дуже велика. Ємність 2 може бути виконана у формі посудини банки із площею поперечного перерізу, що перевищує площу поперечного перерізу турбулізатора 4. Турбулізатор 4 виконаний, переважно, у формі циліндра. У варіанті для дітей турбулізатору може бути додана форма дитячої іграшки - зайчика, ведмежати, рибки тощо. Дно 6 ємності може бути виконане у формі кола з діаметром, що перевищує діаметр турбулізатора 4, або іншої фігури із площею, що перевищує площу поперечного перерізу турбулізатора 4. Поглиблення 5 на бічній поверхні турбулізатора 4 переважно виконані у формі частини поверхні еліпсоїда - сегмента еліпсоїда. 6 Вхідна трубка 1 виконана з двома сферичними розширниками 7, один із яких зміщений нагору, а інший - внизу від її середини. Вхідна трубка 1 виконана з воронкоподібним кінцем 8. Інгалятор обладнаний знімним роздвоєним наконечником 9, установленим на кінець вихідної трубки 3 за допомогою еластичного трубчастого перехідника 10, а на кінцях наконечника 9 виконані розширники 11. Інгалятор виконаний з термостійкого матеріалу із групи: термостійкого скла, органічного скла, полімерного матеріалу. Інгалятор працює таким чином. Перед використанням інгалятор промивається проточною водою і/або кип'ятиться та встановлюється дном 6 на горизонтальну поверхню. У ємність 2 через воронкоподібний кінець 8 вхідної трубки 1 заливається тепла вода з температурою 20-25°С, а потім піпеткою або шприцом через той же воронкоподібний кінець 8 вхідної тр убки 1 заливають для дорослих 5-6 крапель рідкого лікарського препарату (діючої речовини) - ефірної олії або суміші ефірних олій, і 2-3 краплі для дітей. Всі ці маніпуляції істотно спрощуються завдяки можливості виконання їх при стійкому положенні інгалятора - при його установці дном 6 на горизонтальній поверхні. В якості рідкого лікарського препарату можуть використовува тися ефірні олії, наприклад, із групи: ялицева, евкаліптова, м'ятна, а також настойки: валеріани, конвалійно-валеріанові тощо. При холодній інгаляції вода використовується без попереднього підігріву. У кожному разі рідкий лікарський препарат, що представляє собою олію, легше води і розтікається порівняно тонким шаром на поверхні залитою водою. Для збільшення ефективності лікувального процесу допускається опустити ємність 2 у склянку з гарячою водою (не зображено) з температурою 50-90°С. При необхідності замість рідкого препарату засипають сухий порошкоподібний лікарський препарат з легким струшуванням. Потім пацієнт бере вихідну вигнуту трубку 3 або наконечник 9 у рот або вставляє розширники 11 наконечника 9 у ніс, і робить 2-3 перших неглибоких вдихи. Не бажано видихати усередину інгалятора, тому що при цьому виникає потік інгаляційної суміші назовні, однак цей видихуваний потік активно гальмується стінками поглиблень 5 і двох розширників 7. Повітря, що просмоктується через ємність 2, заповнену лікарським препаратом, турбулізується на еліпсоїдних поверхнях поглибленнях 5 і інтенсивно диспергує рідкий або підхоплює порошкоподібний лікарський препарат з ємності 2. Тривалість інгаляції для дорослих 7-10 хвилин, для дітей 4-7 хвилин. Глибину проникнення отриманого аерозолю газової емульсії або суспензії у дихальні шляхи пацієнт регулює, змінюючи інтенсивність вдиху. Додаткове регулювання інтенсивності втягування лікарського препарату можливе шляхом часткового закривання пальцем воронкоподібного кінця 8 7 39639 трубки 1. Надходження пару лікарської композиції забезпечують до досягнення позитивного ефекту полегшення подиху та усунення хворобливих проявів. Процедуру можна повторити кілька разів у міру необхідності з інтервалом не менше 1-1,5 години, переважно 2-4 години. З профілактичною метою можна робити інгаляцію один раз на день. Вдихання лікарського препарату дозволяє молекулам останнього проникати безпосередньо через слизувату оболонку носа і носоглотки в кровоносну систему організму, у бронхи і легені, чинячи прямий лікувальний ефект. У носовій порожнині молекули ефірних олій або ароматичних з'єднань розчиняються в слизу і у такому стані з'єднуються з рецепторами і нюховими клітинами, які посилають сигнал по нюхових нервах у нюхову цибулину у відповідний відділ головного мозку - у лімбічну нервову систему, що контролює багато життєвих функцій: сон, сексуальний потяг, почуття голоду і спраги, і нюх, а також у гіпоталамус, що контролює роботу ендокринної і нервової систем. Дія лікарського препарату триває 40-60 хвилин після процедури. За рахунок значного збільшення вільної площі поперечного перерізу ємності 2 (паралельного дну 6), з якої відбувається випар рідкого і/або розпилення порошкоподібного лікарського препарату, підвищується кількість лікарського засобу, вдиху Комп’ютерна в ерстка І.Скворцов а 8 ваного зі збільшеної поверхні і, тим самим, підвищується ефективність лікування і використання рідкого лікарського препарату, який може витрачатися в невеликій кількості, що розтікається порівняно тонким шаром по поверхні залитої води. Завдяки стійкій конфігурації ємності 2 забезпечена можливість стійкої установки інгалятора. Використовувані матеріали забезпечують надійну стерилізацію кип'ятінням, підвищення припустимої температури нагрівання ємності 2 і/або його вмісту. Напівеліпсоїдна форма поглиблень 5 максимально інтенсифікує вихроутворення, частково замкнуте усередині цих поглиблень, і, тим самим, ефективність захисту від попадання крапель у вихідну тр убку 3. Ефективний захист від зворотного потоку у вхідній трубці 1 забезпечується за рахунок наявності двох сферичних розширників 7, розташованих оптимальним образом по довжині трубки 1 для гальмування небажаного короткочасного потоку. Воронкоподібний кінець 8 охороняє від втрати лікарського препарату при вливанні його в ємність 2 через трубку 1. Інгалятор може бути використаний як у домашніх умовах, так і при поїздці на поїзді або на іншому транспорті тощо. Інгалятор має невеликі габарити, не вимагає складних і дорогих комплектуючих, простий і надійний в експлуатації. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
