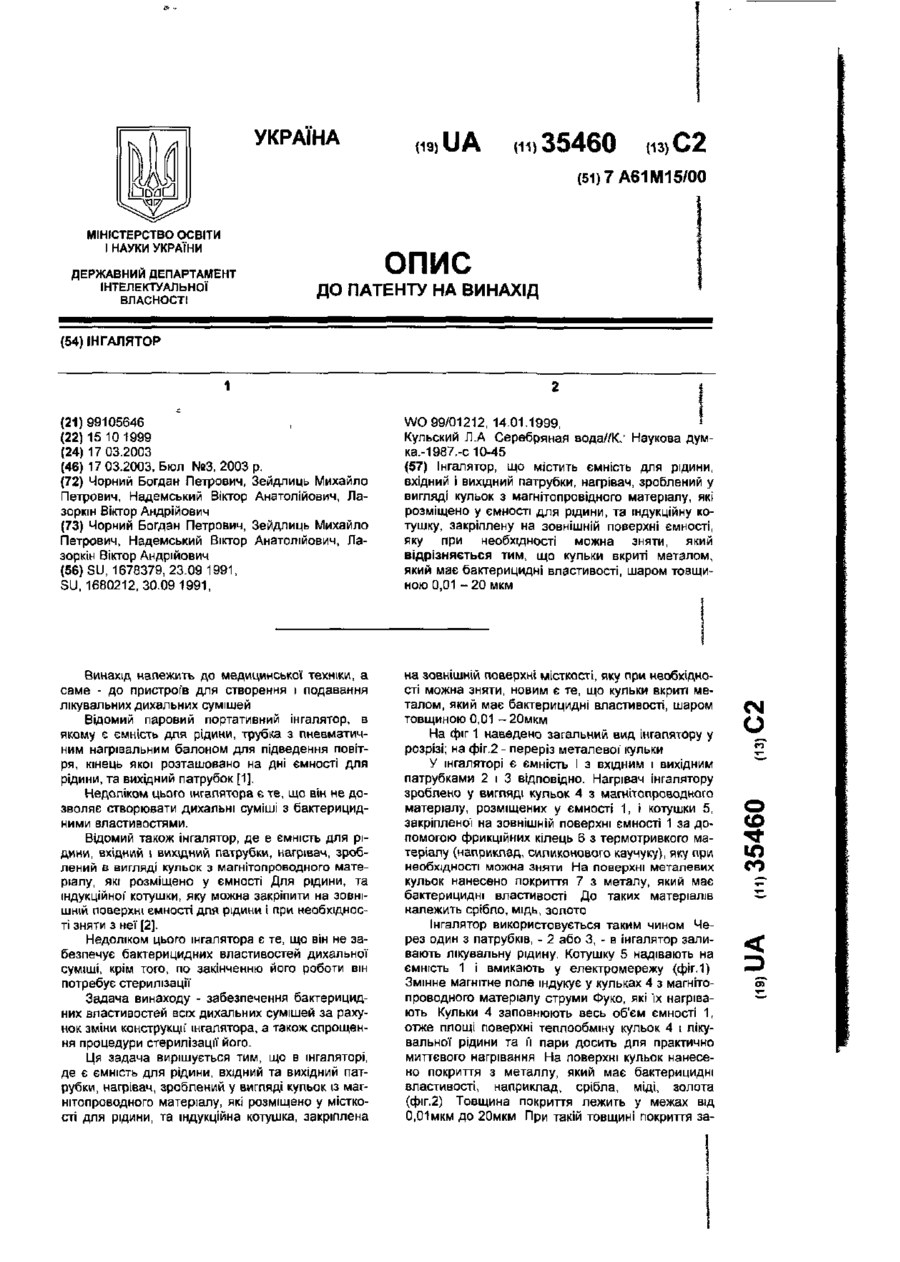

Інгалятор

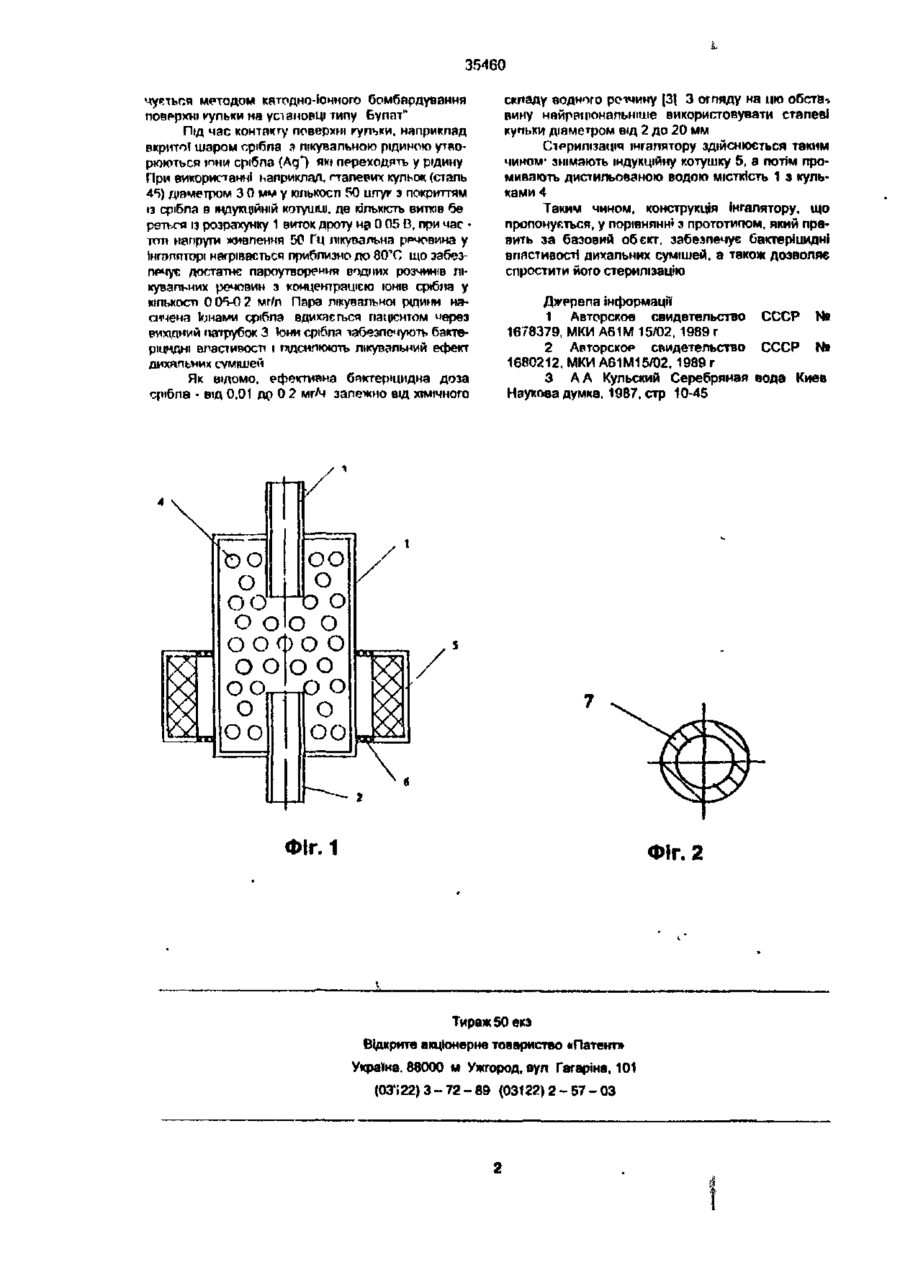

Інгалятор де є місткість для рідини вхідний \ вихідний патрубки магрівач, зроблений у пигппді кульок э магнітопроводного матеріалу які рочмі щено у МІСТКОСТІ для рідини та індукційна котушка закріплена на іовнішній поверхні місткості яку при необхідності можна зняти вирізняється тим що кульки вкриті металом який має бактерицидні властивості Винахід належить до медицинськоТ техніки, а саме - до пристроїв для створення і подавання лікувальних дихальних сумішей Відомий паровий портативний інгалятор в якому є МІСТКІСТЬ для рідини, трубка з пневматичним нагрівальним балоном для підведення повітря кінець якої розташовано на дні МІСТКОСТІ ДЛЯ рідини та вихідний патрубок [1] Недоліком цього інгалятора є те, що він не дозволяє створювати дихальні суміші з бактеріцидними властивостями Відомий також інгалятор де є МІСТКІСТЬ ДЛЯ рідини вхідний і вихідний патрубки нагрівам, зроблений в вигляді кульок з магнпопроводного матеріалу, які розміщено у МІСТКОСТІ для рідини та індукційної когушки, яку можна закріпити на ЗОВНІШНІЙ поверхні МІСТКОСТІ для рідини і при необхідності зняти з неї [2] Недоліком цього інгалятора є те, що він не забезпечує бактеріцидних властивостей дихальної суміші, крім того, по закінченню його роботи він потребує стерилізації Задача винаходу - забезпечення бактеріцидних властивостей всіх дихальних сумішей за рахунок зміни конструкції Інгалятора, а також спрощення процедури стерилізації його з неї новим є те, що кульки вкриті металом з бактеріцидними властивостями На фіг 1 наведено загальний вид інгалятору у розрізі на фіг 2 - пероріз металевої кульки У інгапяторі є МІСТКІСТЬ 1 з вхідним і вихідним патрубками 2 і 3 відповідно Нагрівам інгалятору зроблено у вигляді кульок 4 з матітопроводнпго матеріалу, розміщених у місткості 1, і котушки 5 закріплено) на зовнішній поверхні місткості 1 за допомогою фрикційних кілець б з термотривкого ма теріалу (наприклад силіконового каучуку), яку при необхідності можна зняти На поверхні металевих кульок нанесено покриття 7 з металу, який мас бактеріцидні властивості До таких матеріалів на лежить срібло, мідь, золото Інгалятор використовується таким чином Через один з патрубків, - 2 або 3, - в інгалятор чаливають лікувальну рідину Котушку 5 надівають Ця задача вирішується тим що в інгаляторі, де є місткість для рідин вхідний та вихідний патрубки нагрівам, зроблений у вигляд» кульокгамагнітопроводного матеріалу які розміщені у місткості для рідини, і індукційна котушка яку можна закріпити на ЗОВНІШНІЙ поверхні І при необхідності зняти на МІСТКІСТЬ 1 і вмикають у електромережу (фіг 1) Змінне магнітне поле індукує у кульках 4 з магнітопроводного матеріалу струми Фуко які іх нагрівають Кульки 4 заповнюють весь об'єм МІСТКОСТІ 1, ОТЖР площі поверхні теплообміну кульок 4 І лікувальної рідини та її пари досить для практично миттєвого нагрівання На поверхні кульок нанесено покриття з металу, який має бактеріцидні властивості, наприклад, срібла МІДІ золота (фіг 2) Товщина покриття лежить у межах від 0,01 мкм до 20 мкм При такій товщині покриття забезпечується дезінфіхуюча та лікувальна обробка лікувальної рідини, як у малих (0 5 2 л) так і у великих (понад 1000 л) об'ємах при багаторазовому використанні кульок Надійність зчеплення покриття забезпе О ш ю со 35460 чується методом катодно-іонного бомбардування поверхні купьки на установці типу Бупат" Під час контакгу поверхні кульки, наприклад вкритої шаром срібла з лікувальною рідиною утворюються т н и срібпа {Ад*) ям переходить у рідину При використанні наприклад, гталевих кульок (сталь 45} діаметром 3 0 мм у кількості 50 unyr з покриттям із срібла в індукційній котушці, де кількість витків бе ретьгя із розрахунку 1 виток дроту на 0 05 В, при час • топ напруги живлення 50 Ґц лікувальна речовина у інгаляторі нагрівається приблизно до 80"С що забезпечує достатнє пароутворення водних розчинів лікувальних речовин з концентрацією ІОНІВ срібла у КІЛЬКОСТІ 0 О^Ю 2 мг/л Пара лікувальної рідини насичена іонами срібла вдихаєшся патентом через вихідний гіатрубок 3 Іони срібла забезпечують бактеріцидні властивості і підсилюють лікувальний ефект дихальних сумішей Як відомо, ефективна бчктеріцидна доза срібпа - від 0.01 до 0 2 мг/ч залежно від ХІМІЧНОГО складу водного реічину [31 3 огляду на цю обств-, вину найрацюнапьніше використовувати стапеві купьки діаметром від 2 до 20 мм Сіерилізація інгалятору здійснюється таким чином- знімають індукційну котушку 5, а потім промивають дистильованою водою місткість 1 з кульками4 Таким чином, конструкція інгалятору, що пропонується, у порівнянні з прототипом, який править за базовий обєкт, забезпечує ОактеріциднІ властивості дихальних сумішей, а також дозволяє спростити його стерилізацію Джерела Інформації 1 Авторское свидетельство СССР Ne 1678379, МКИ А61М 15/02, 1989 г 2 Авторское свидетельство СССР N» 1680212. МКИ А61М15/02,1989 г 3 А А Кульский Серебряная вода Киев Наукова думка, 1987. стр 10-45 ФІГ. 1 Фіг. 2 Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 68000 м Ужгород, аул Гагаріна, 101 (ОЗ'І22) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 УКРАЇНА UA (11)35460 из) С2 (51)7А61М15/ОО МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ІНГАЛЯТОР (21)99105646 (22) 15 10 1999 (24) 17 03.2003 (46) 17 03.2003, Бюл №3, 2003 р. (72) Чорний Богдан Петрович, Зейдлиць Михайло Петрович, Надемський Віктор Анатолійович, Лазоркін Віктор Андрійович (73) Чорний Богдан Петрович, Зейдлиць Михайло Петрович, Надемський Віктор Анатолійович, Лазоркін Віктор Андрійович (56) SU, 1678379,23.09 1991, SU, 1680212,30.09 1991, ] WO 99/01212, 14.01.1999, Кульский Л.А Серебряная вода/ЛС* Наукова думка.-1987.-с 10-45 (57) Інгалятор, що містить ємність для рідини, вхідний і вихідний патрубки, нагрівач, зроблений у вигляді кульок з магнітопровідного матеріалу, які розміщено у ємності для рідини, та індукційну котушку, закріплену на зовнішній поверхні ємності, яку при необхідності можна зняти, який відрізняється тим, що кульки вкриті металом, який має бактерицидні властивості, шаром товщиною 0,01 - 2 0 м к м Винахід належить до медицинської техніки, а саме - до пристроїв для створення і подавання лікувальних дихальних сумішей Відомий паровий портативний інгалятор, в якому є ємність для рідини, трубка з пневматичним нагрівальним балоном для підведення повітря, кінець якої розташовано на дні ємності для рідини, та вихідний патрубок [1]. Недопіком цього інгалятора є те, що він не дозволяє створювати дихальні суміші з бактерицидними властивостями. Відомий також Інгалятор, де є ємність для рідини, вхідний і вихідний патрубки, нагрівач, зроблений в вигляді кульок з магніто проводного матеріалу, які розміщено у ємності Для рідини, та індукційної' котушки, яку можна закріпити на ЗОВНІШНІЙ поверхні ємності для рідини і при необхідності зняти з неї [2]. Недоліком цього інгалятора є те, що він не забезпечує бактерицидних властивостей дихальної суміші, крім того, по закінченню його роботи він потребує стерилізації Задача винаходу - забезпечення бактерицидних властивостей всіх дихальних сумішей за рахунок зміни конструкції інгалятора, а також спрощення процедури стерилізації його. Ця задача вирішується тим, що в інгаляторі, де є ємність для рідини, вхідний та вихідний патрубки, нагрівач, зроблений у вигляді кульок із магнітопроводного матеріалу, які розміщено у місткості для рідини, та індукційна котушка, закріплена на зовнішній поверхні місткості, яку при необхідності можна зняти, новим є те, що кульки вкриті металом, який має бактерицидні властивості, шаром товщиною 0,01 - 20мкм На фіг 1 наведено загальний вид інгалятору у розрізі; на фіг.2 - переріз металевої' кульки У інгаляторі є ємність І з вхідним і вихідним патрубками 2 і 3 відповідно. Нагрівач інгалятору зроблено у вигляді кульок 4 з магнітопроводного матеріалу, розміщених у ємності 1, і котушки 5, закріпленої на зовнішній поверхні ємності 1 за допомогою фрикційних кілець 6 з термотривкого матеріалу (наприклад, силиконового каучуку), яку при необхідності можна зняти На поверхні металевих кульок нанесено покриття 7 з металу, який має бактерицидні властивості До таких матеріалів належить срібло, мідь, золото Інгалятор використовується таким чином Через один з патрубків, - 2 або 3, - в інгалятор заливають лікувальну рідину. Котушку 5 надівають на ємність 1 і вмикають у електромережу (фіг.1) Змінне магнітне поле індукує у кульках 4 з магнітопроводного матеріалу струми Фуко, які їх нагрівають Кульки 4 заповнюють весь об'єм ємності 1, отже площі поверхні теплообміну кульок 4 і лікувальної рідини та її пари досить для практично миттєвого нагрівання На поверхні кульок нанесено покриття з металлу, який має бактерицидні властивості, наприклад, срібла, міді, золота (фіг.2) Товщина покриття лежить у межах від 0,01мкм до 20мкм При такій товщині покриття за CM О CD ю CO 35460 безпечується дезинфікуюча та лікувальна обробка 0,2мг/л Пара лікувальної рідини, насичена іонами лікувальної рідини, як у малих (0,5 - 2л) так і у весрібла, вдихається пацієнтом через вихідний патликих (понад 1000л) об'ємах при багаторазовому рубок 3. Іони срібла забезпечують бактерицидні використанні кульок. Надійність зчеплення покритвластивості і підсилюють лікувальний ефект дихатя забезпечується методам катодно-іонного бомльних сумішей. бардування поверхні кульки на установці типу Як відомо, ефективна бактерицидна доза срі«Булат» бла - від 0,01 до 0,2мг/л, залежно від хімічного При товщині покриття менше 0,01 мкм не заскладу водного розчину [3]. З огляду на цю обстабезпечується дезинфікуюча та лікувальна обробка вину най раціональніше використовувати сталей і лікувальної рідини у достатньо великих об'ємах та кульки діаметром від 2 до 20мм. багаторазовому використанні кульок. Товщину Стерилізація інгалятору здійснюється таким покриття більше 20мкм використовувати нераціочином" знімають індукційну котушку 5, а потім пронально, оскільки час експлуатації' кульок буде знамивають дистильованою водою місткість 1 з кульчно перевищувати строк дії інгалятора. ками 4. Під час контакту поверхні кульки, наприклад, Таким чином, конструкція інгалятору, що провкритої шаром срібла, з лікувальною рідиною, понується, у порівнянні з прототипом, який праутворюються іони срібла (Ад+), які переходять у вить за базовий об'єкт, забезпечує бактерицидні рідину. При використанні, наприклад, сталевих властивості дихальних сумішей, а також дозволяє кульок (сталь 45) діаметром 3,0мм у кількості 50 спростити його стерилізацію штук з покриттям із срібла в індукційній котушці, де Література. кількість витків береться Із розрахунку 1 виток 1 Авторское свидетельство СССР № 1678379, дроту на 0,05В, при частоті напруги живлення 50Гц МКИ А61М 15/02, 1989 г. лікувальна речовина у інгаляторі нагрівається 2. Авторское свидетельство СССР № 1680212, приблизно до 80°С, що забезпечує достатнє пароМКИА61М15/02, 1989г. утворення водних розчинів лікувальних речовин з З А.А Кульский Серебряная вода Киев, Науконцентрацією іонів срібла у кількості 0,05 кова думка, 1987, стр. 10-45. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
