Маскувальне покриття

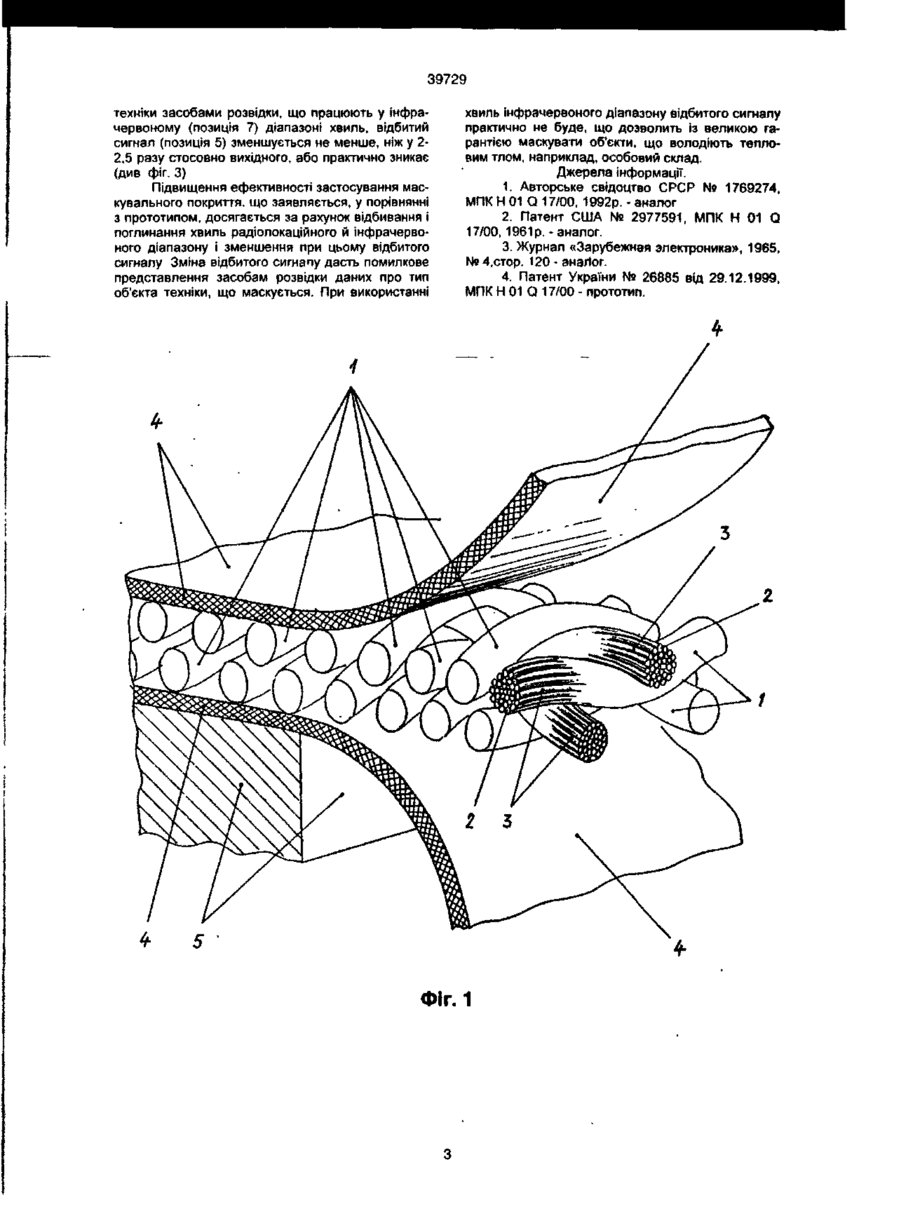

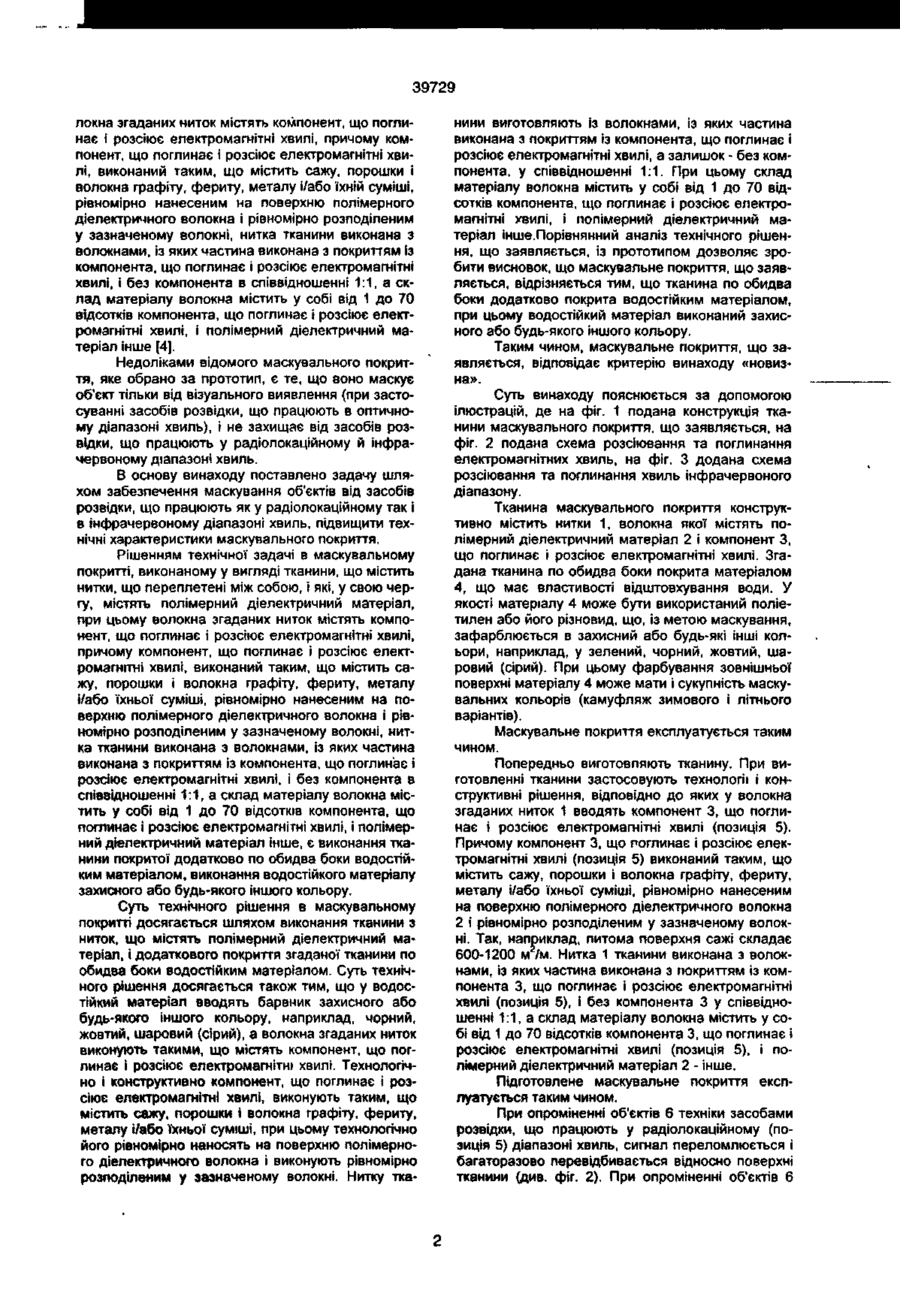

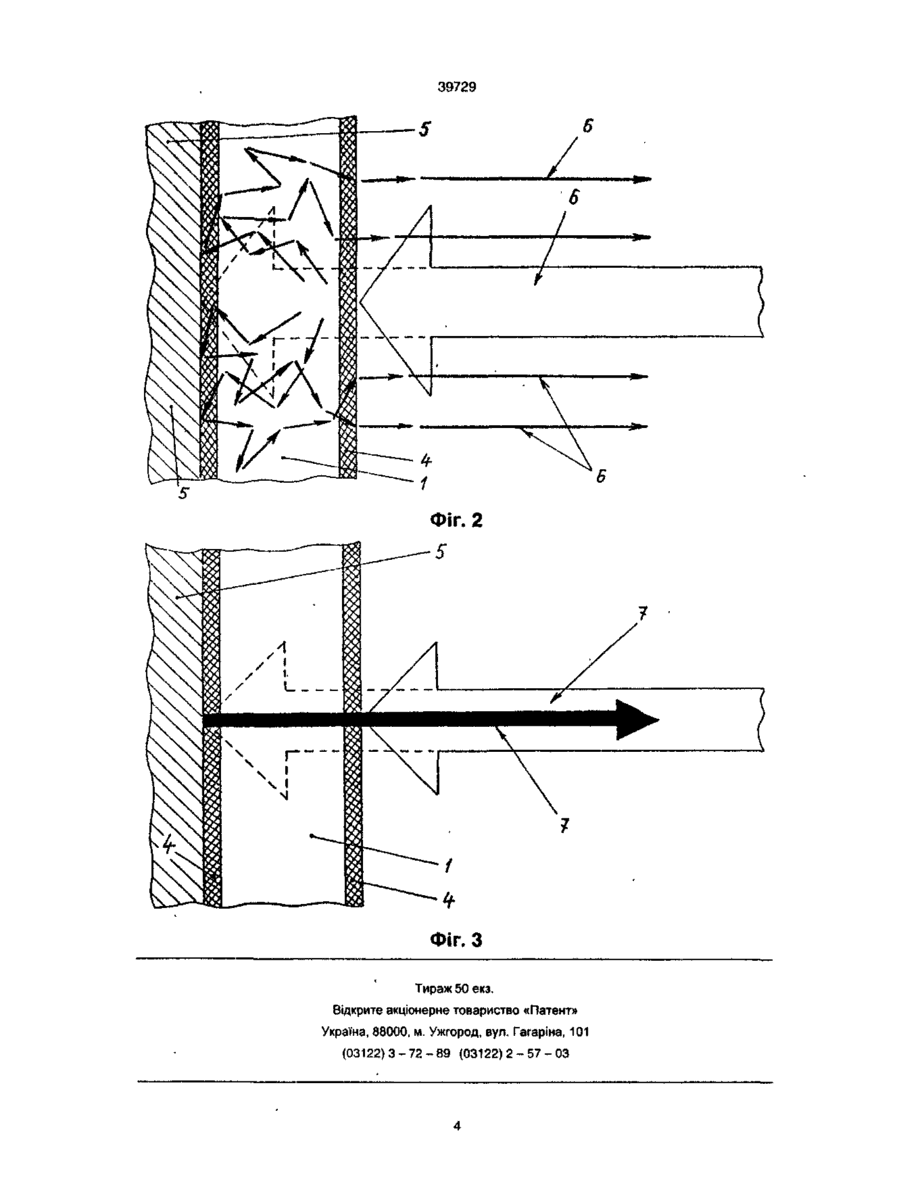

Маскувальне покриття, яке виконане у вигляді тканини, що містить нитки, що переплетені між собою, і які, у свою чергу, містять полімерний діелектричний матеріал, при цьому волокна згаданих ниток містять компонент, що поглинає та розсіює електромагнітні хвилі, причому компонент, що поглинає та розсіює електромагнітні хвилі, виконаний таким, що містить сажу, порошки } волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесені на поверхню полімерного діелектричного волокна і рівномірно розподілені у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні х.вилі, і полімерний діелектричний матеріал - інше, яке відрізняється тим, що тканина з обох боків додатково покрита водостійким матеріалом, при цьому водостійкий матеріал виконаний захисного або будь-якого іншого кольору. Винахід відноситься до галузі озброєння, зокрема, до засобів маскування, а саме, до маскувальних покриттів для маскування особового складу, озброєння і військової техніки від засобів розвідки, що працюють як в оптичному діапазоні хвиль, так і в радіолокаційному й інфрачервоному діапазоні хвиль. Відомо маскувальне покриття, що містить безпосередньо сггчасту тканину, виконану з ниток [1]. Недоліками відомого маскувального покриття, виконаного у вигляді тканини, є те, що воно маскує об'єкт тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль. Відомо маскувальне покриття, що містить безпосередньо сітчасту тканину, виконану з ниток [2]. Недоліками відомого маскувального покриття, виконаного у вигляді тканини, є те, що воно маскує об'єкт тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль. Відомо маскувальне покриття, що містить безпосередньо сітчасту тканину, виконану з ниток, при цьому волокна ниток виконані такими, що містять полімерний діелектричний матеріал [3]. Недоліками відомого маскувального покриття, виконаного у вигляді тканини, є те, що воно маскує об'єкт тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні .хвиль. Найбільш близьким технічним рішенням, обраним за прототип, є маскувальне покриття, виконане у вигляді тканини, що містить нитки, що переплетені між собою, і які, у свою чергу, містять полімерний діелектричний матеріал, при цьому во CM 0> со о 39729 локна згаданих ниток містять компонент, що поглинає і розсіює електромагнітні хвилі, причому компонент, що поглинає і розсіює електромагнітні хвилі, виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхній суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше [4]. Недоліками відомого маскувального покриття, яке обрано за прототип, є те, що воно маскує об'єкт тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль. В основу винаходу поставлено задачу шляхом забезпечення маскування об'єктів від засобів розвідки, що працюють як у радіолокаційному так і в інфрачервоному діапазоні хвиль, підвищити технічні характеристики маскувального покриття. Рішенням технічної задачі в маскувальному покритті, виконаному у вигляді тканини, що містить нитки, що переплетені між собою, і які, у свою чергу, містять полімерний діелектричний матеріал, при цьому волокна згаданих ниток містять компонент, що поглинає і розсіює електромагнітні хвилі, причому компонент, що поглинає і розсіює електромагнітні хвилі, виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше, є виконання тканини покритої додатково по обидва боки водостійким матеріалом, виконання водостійкого матеріалу захисного або будь-якого іншого кольору. Суть технічного рішення в маскувальному покритті досягається шляхом виконання тканини з ниток, що містять полімерний діелектричний матеріал, і додаткового покриття згаданої тканини по обидва боки водостійким матеріалом. Суть технічного рішення досягається також тим, що у водостійкий матеріал вводять барвник захисного або будь-якого іншого кольору, наприклад, чорний, жовтий, шаровий (сірий), а волокна згаданих ниток виконують такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі. Технологічно і конструктивно компонент, що поглинає і розсіює електромагнітні хвилі, виконують таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, при цьому технологічно його рівномірно наносять на поверхню полімерного діелектричного волокна і виконують рівномірно розподіленим у зазначеному волокні. Нитку тка нини виготовляють із волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, а залишок - без компонента, у співвідношенні 1:1. При цьому склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше.Порівнянний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що маскувальне покриття, що заявляється, відрізняється тим, що тканина по обидва боки додатково покрита водостійким матеріалом, при цьому водостійкий матеріал виконаний захисного або будь-якого іншого кольору. Таким чином, маскувальне покриття, що заявляється, відповідає критерію винаходу «новизна». Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг. 1 подана конструкція тканини маскувального покриття, що заявляється, на фіг. 2 подана схема розсіювання та поглинання електромагнітних хвиль, на фіг. З додана схема розсіювання та поглинання хвиль інфрачервоного діапазону. Тканина маскувального покриття конструктивно містить нитки 1, волокна якої містять полімерний діелектричний матеріал 2 і компонент З, що поглинає і розсіює електромагнітні хвилі. Згадана тканина по обидва боки покрита матеріалом 4, що має властивості відштовхування води. У якості матеріалу 4 може бути використаний поліетилен або його різновид, що, із метою маскування, зафарблюється в захисний або будь-які інші кольори, наприклад, у зелений, чорний, жовтий, шаровий (сірий). При цьому фарбування зовнішньої поверхні матеріалу 4 може мати і сукупність маскувальних кольорів (камуфляж зимового і літнього варіантів). Маскувальне покриття експлуатується таким чином. Попередньо виготовляють тканину. При виготовленні тканини застосовують технології і конструктивні рішення, відповідно до яких у волокна згаданих ниток 1 вводять компонент 3, що поглинає і розсіює електромагнітні хвилі (позиція 5). Причому компонент 3, що поглинає і розсіює електромагнітні хвилі (позиція 5) виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна 2 і рівномірно розподіленим у зазначеному волокні. Так, наприклад, питома поверхня сажі складає 600-1200 м /м. Нитка 1 тканини виконана з волокнами, із яких частина виконана з покриттям із компонента 3, що поглинає і розсіює електромагнітні хвилі (позиція 5), і без компонента 3 у співвідношенні 1:1, а склад матеріалу волокна містить у собі від 1 до 70 відсотків компонента 3, що поглинає і розсіює електромагнітні хвилі (позиція 5), і полімерний діелектричний матеріал 2 - інше. Підготовлене маскувальне покриття експлуатується таким чином. При опроміненні об'єктів 6 техніки засобами розвідки, що працюють у радіолокаційному (позиція 5) діапазоні хвиль, сигнал переломлюється і багаторазово перевідбивається відносно поверхні тканини (див. фіг. 2). При опроміненні об'єктів 6 39729 техніки засобами розвідки, що працюють у інфрачервоному (позиція 7) діапазоні хвиль, відбитий сигнал (позиція 5) зменшується не менше, ніж у 22,5 разу стосовно вихідного, або практично зникає (див фіг. 3) Підвищення ефективності застосування маскувального покриття, що заявляється, у порівнянні з прототипом, досягається за рахунок відбивання і поглинання хвиль радіолокаційного й інфрачервоного діапазону і зменшення при цьому відбитого сигналу Зміна відбитого сигналу дасть помилкове представлення засобам розвідки даних про тип об'єкта техніки, що маскується. При використанні хвиль інфрачервоного діапазону відбитого сигналу практично не буде, що дозволить із великою гарантією маскувати об'єкти, що володіють тепловим тлом, наприклад, особовий склад. Джерела інформації. 1. Авторське свідоцтво СРСР № 1769274, МПК Н 01 Q 17/00, 1992р. - аналог 2. Патент США № 2977591, МПК Н 01 Q 17/00, 1961р. -аналог. 3. Журнал «Зарубежная электроника», 1965. № 4,стор. 120 - анагіог. 4. Патент України № 26885 від 29.12.1999, МПК Н 01 Q 17/00 - прототип. ФІГ. 1 39729 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
