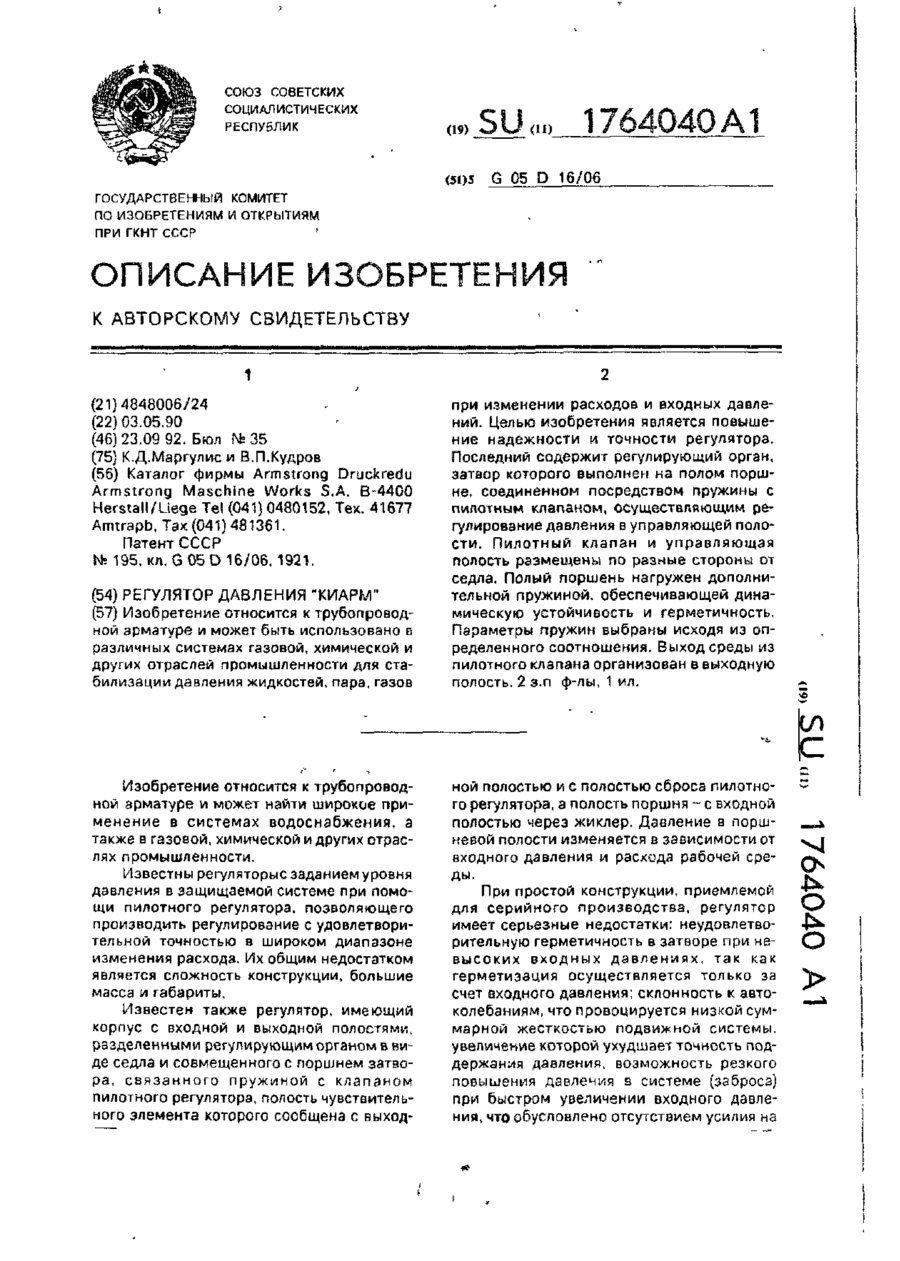

Регулятор тиску киарм

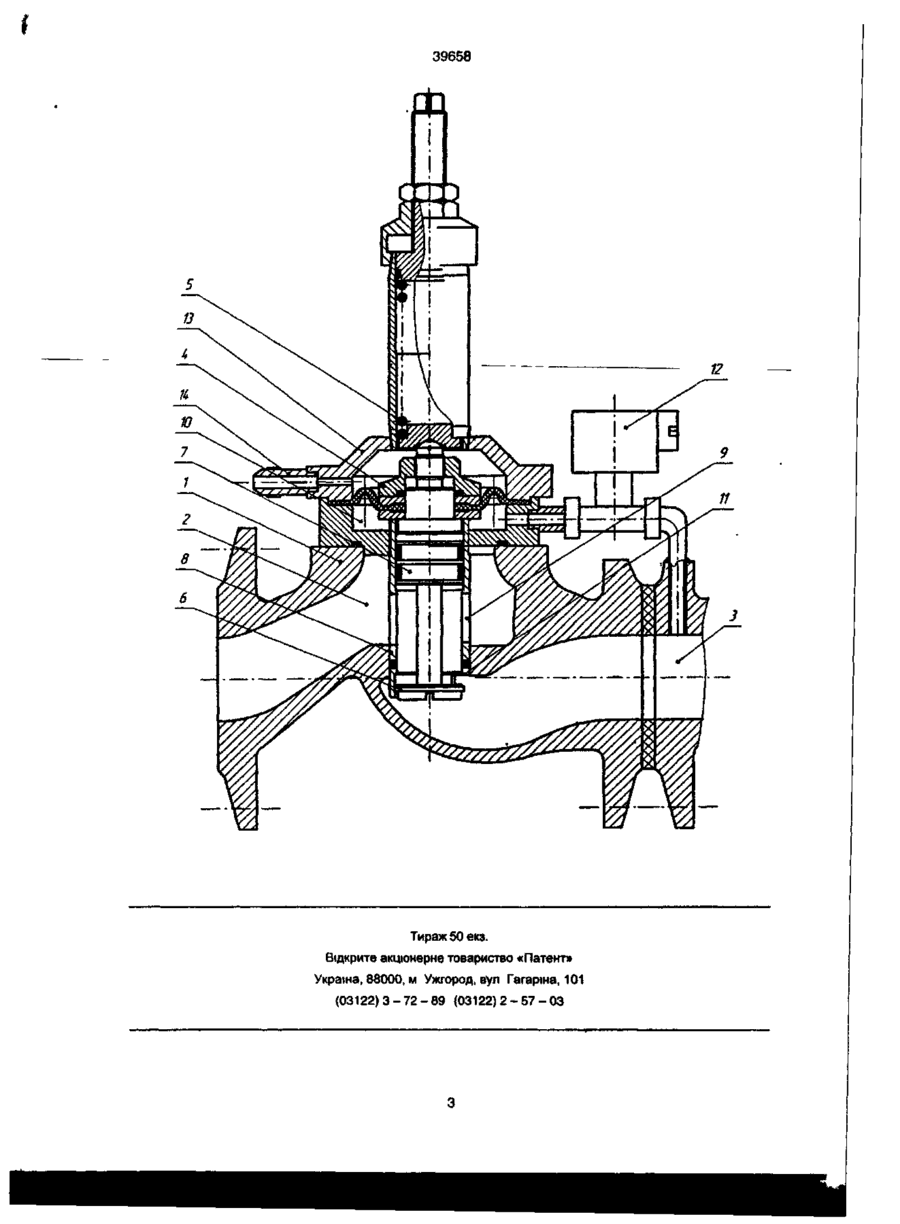

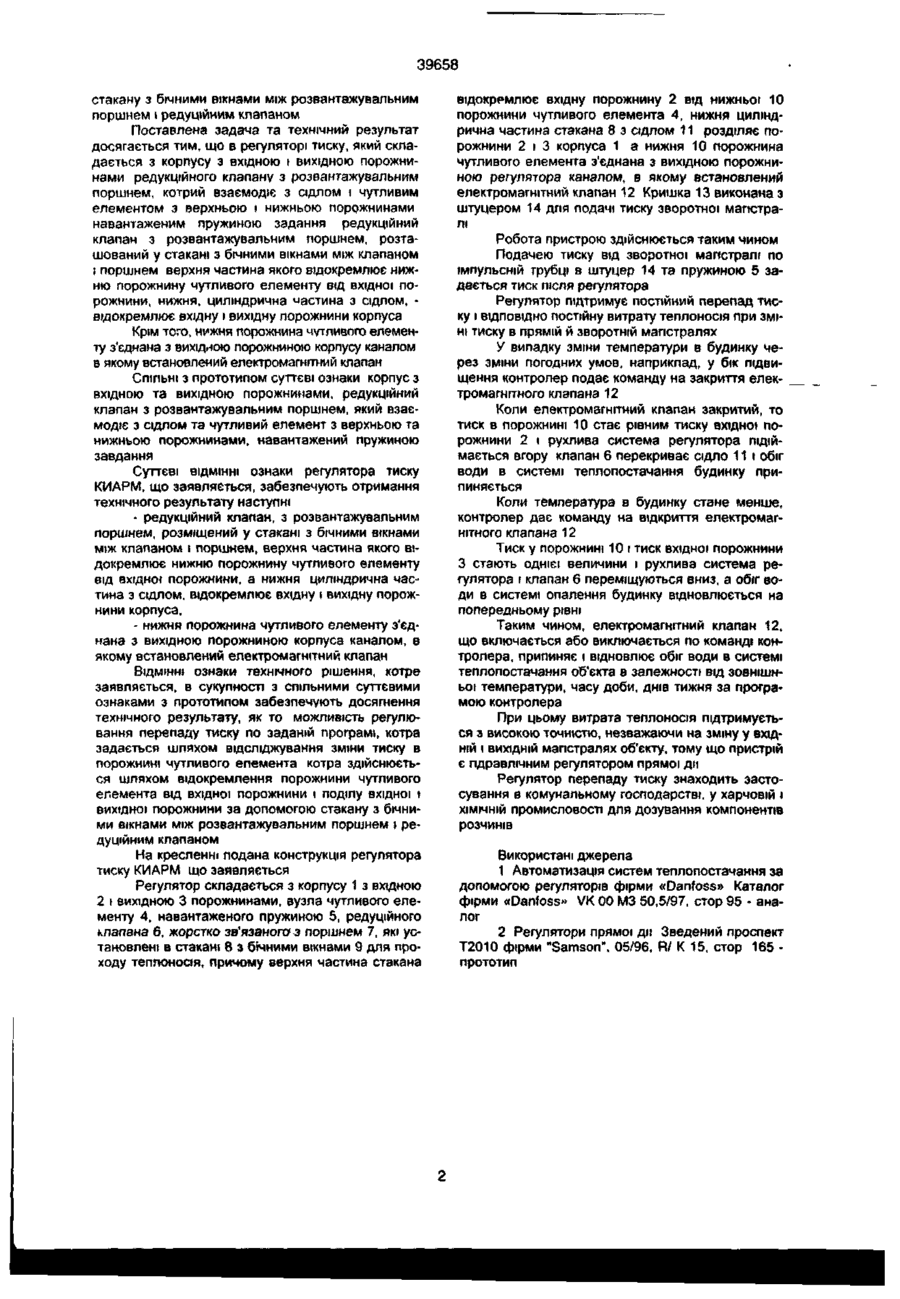

1 Регулятор тиску який складається з корпусу з вхідною і вихідною порожнинами редукційного клапана з розвантажувальним поршнем який взаємодіє з сідлом і чутливим елементом з верхньою та нижньою порожнинами навантаженим тури Винахід належить до трубопровідної арма Регулятор тиску КИАРМ служить для підтримки та регулювання перепаду тиску в системі теплопостачання будинків і в технологічних установках промисловості Відома сучасна конструкція регулятора перепаду тиску фірми «Данфосс» [1] Це гідравлічний регулятор прямої дн з мембранним приводом виконавчого клапана і пружиною, що задає величину перепаду тиску Мембранний чутливий елемент знаходиться під дією тиску води ПІСЛЯ регулятора і тиску води у зворотній мапстралі Зміна тиску зворотної магістралі забезпечує переналагодження регулятора та зберігання постійного перепаду тиску в системі теплопостачання будівель Регулятор точно підтримує заданий постійний перепад тиску при ЗМІНІ тиску в ПІДВІДНІЙ та зворотній магістралях Для зміни величини перепаду тиску вручну змінюють величину стискання пружини Це є недоліком регулятора Відомий регулятор перепаду тиску і температури фірми Самсон [2] прийнятий в якості прототипу, складається з корпуса із сщлом дроселюючого клапана сполученого штоком з чутливим елементом-мембраною Мембрана зверху навантажена пружиною і тиском води з зворотної магістралі Пружина розташована в стакані який утворює порожнину для подачі тиску зворотної магістралі Підмембранна порожнина регулятора спо пружиною задания, який відрізняється тим, що редукційний клапан з розвантажувальним поршнем розташований у стакані з біччими вікнами між клапаном і поршнем, верхня частина якого відокремлює нижню порожнину чутливого елементу від вхідної порожнини, нижня, циліндрична частина з сідлом, відокремлює вхідну і вихідну порожнини корпуса 2 Регулятор тиску КИАРМ по п 1, який відрізняється тим що нижня порожнина чутливого елементу з'єднана з вихідною порожниною корпуса каналом в якому встановлений електромагнітний клапан лучена з вихідною порожниною корпуса У підмембранній порожнині розташований важільний механізм який приводиться в дію тиском рідинного датчика температури Коли температура датчика збільшується то рідина датчика, розширюючись, тисне через важільний механізм на чутливий елемент і послаблює силу дії пружини В результаті цієї дії клапан, що дроселює, більше перекриває сідло й обмежує витрату теплоносія При знижені температури послаблюється силовий вплив важільного механізму і клапан більше відкриває сідло Конструктивно регулятор перепаду тиску виконаний за принципом прямої дії Це гідравлічний регулятор перепаду тиску з механізмом корекції перепаду тиску у вигляді важеля, який взаємодіє з приводом термостата та штоком, що зв'язує мембранний привід з клапаном Регулятор підтримує заданий перепад тиску в системі теплопостачання будинків, а також змінює його в залежності від температури термостата У багатьох випадках для регулювання перепаду тиску необхідно змінювати його в залежності від часу доби і днів тижня Цей регулятор перепаду не має такої можливості і це є його недоліком В основу винаходу поставлена задача розробки конструкції регулятора тиску, що забезпечує додаткові можливості регулювання перепаду тиску по заданій програмі шляхом відокремлення порожнини мембранного вузла від вхідної порожнини І поділу вхідної і вихідної порожнини за допомогою ш ю ф ф со 39658 стакану з бічними вікнами між розвантажувальним поршнем \ редуційним клапаном Поставлена задача та технічний результат досягається тим, що в регуляторі тиску, який складається з корпусу з вхідною і вихідною порожнинами редукційного клапану з розвантажувальним поршнем, котрий взаємодіє з сідлом і чутливим елементом з верхньою і нижньою порожнинами навантаженим пружиною задания редукційний клапан з розвантажувальним поршнем, розташований у стакані з бічними вікнами між клапаном ! поршнем верхня частина якого відокремлює нижню порожнину чутливого елементу вщ вхідної порожнини, нижня, циліндрична частина з сідлом, відокремлює вхідну і вихідну порожнини корпуса Крім того, нижня порожнина чутливого елементу з'єднана з вихідною порожниною корпусу каналом в якому встановлений електромагнітний клапан СПІЛЬНІ З прототипом суттєві ознаки корпус з вхідною та вихідною порожнинами, редукційний клапан з розвантажувальним поршнем, який взаємодіє з сідлом та чутливий елемент з верхньою та нижньою порожнинами, навантажений пружиною завдання Суттєві ВІДМІННІ ознаки регулятора тиску КИАРМ, що заявляється, забезпечують отримання технічного результату наступні - редукційний клапан, з розвантажувальним поршнем, розміщений у стакані з бічними вікнами між клапаном і поршнем, верхня частина якого відокремлює нижню порожнину чутливого елементу від вхідної порожнини, а нижня циліндрична частина з сідлом, відокремлює вхідну і вихідну порожнини корпуса, - нижня порожнина чутливого елементу з'єднана з вихідною порожниною корпуса каналом, в якому встановлений електромагнітний клапан ВІДМІННІ ознаки технічного рішення, котре заявляється, в сукупності з спільними суттєвими ознаками з прототипом забезпечують досягнення технічного результату, як то можливість регулювання перепаду тиску по заданій програм», котра задається шляхом відсліджування зміни тиску в порожнині чутливого елемента котра здійснюється шляхом відокремлення порожнини чутливого елемента вщ вхідної порожнини і поділу вхідної і вихідної порожнини за допомогою стакану з бічними вікнами між розвантажувальним поршнем і редуційним клапаном На кресленні подана конструкція регулятора тиску КИАРМ що заявляється Регулятор складається з корпусу 1 з вхідною 2 і вихідною 3 порожнинами, вузла чутливого елементу 4, навантаженого пружиною 5, редуційного кпапана б, жорстко зв'язаного з поршнем 7, які установлені в стакані 8 з бічними вікнами 9 для проходу теплоносія, причому верхня частина стакана відокремлює вхідну порожнину 2 від нижньої 10 порожнини чутливого елемента 4, нижня циліндрична частина стакана 8 з сідлом 11 розділяє порожнини 2 і 3 корпуса 1 а нижня 10 порожнина чутливого елемента з'єднана з вихідною порожниною регулятора канапом, в якому встановлений електромагнітний клапан 12 Кришка 13 виконана з штуцером 14 для подачі тиску зворотної магістралі Робота пристрою здійснюється таким чином Подачею тиску від зворотної магістралі по імпульсній трубці в штуцер 14 та пружиною 5 задається тиск після регулятора Регулятор підтримує постійний перепад тиску і ВІДПОВІДНО постійну витрату теплоносія при ЗМІНІ тиску в прямій й зворотній магістралях У випадку зміни температури в будинку через зміни погодних умов, наприклад, у бік підвищення контролер подає команду на закриття електромагнітного клапана 12 Коли електромагнітний клапан закритий, то тиск в порожнині 10 стає рівним тиску вхідної порожнини 2 і рухлива система регулятора підіймається вгору клапан 6 перекриває сідло 11 і обіг води в системі теплопостачання будинку припиняється Коли температура в будинку стане менше, контролер дає команду на відкриття електромагнітного клапана 12 Тиск у порожнині 10 і тиск вхідної порожнини З стають однієї величини і рухлива система регулятора і клапан 6 переміщуються вниз, а обіг води в системі опалення будинку відновлюється на попередньому рівні Таким чином, електромагнітний клапан 12, що включається або виключається по команді контролера, припиняє і відновлює обіг води в системі теплопостачання об'єкта в залежності від зовнішньої температури, часу доби, днів тижня за програмою контролера При цьому витрата теплоносія підтримується з високою точністю, незважаючи на зміну у вхідній і ВИХІДНІЙ магістралях об'єкту, тому що пристрій є гідравлічним регулятором прямої дії Регулятор перепаду тиску знаходить застосування в комунальному господарстві, у харчовій і ХІМІЧНІЙ промисловості для дозування компонентів розчинів Використані джерела 1 Автоматизація систем теплопостачання за допомогою регуляторів фірми «Danfoss» Каталог фірми «Danfoss» VK 00 МЗ 50,5/97, стор 95 - аналог 2 Регулятори прямої ди Зведений проспект Т2010 фірми "Samson". 05/96, R/ К 15, стор 165 прототип 39658 12 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
