Електростатичний фільтр для дисперсної фази

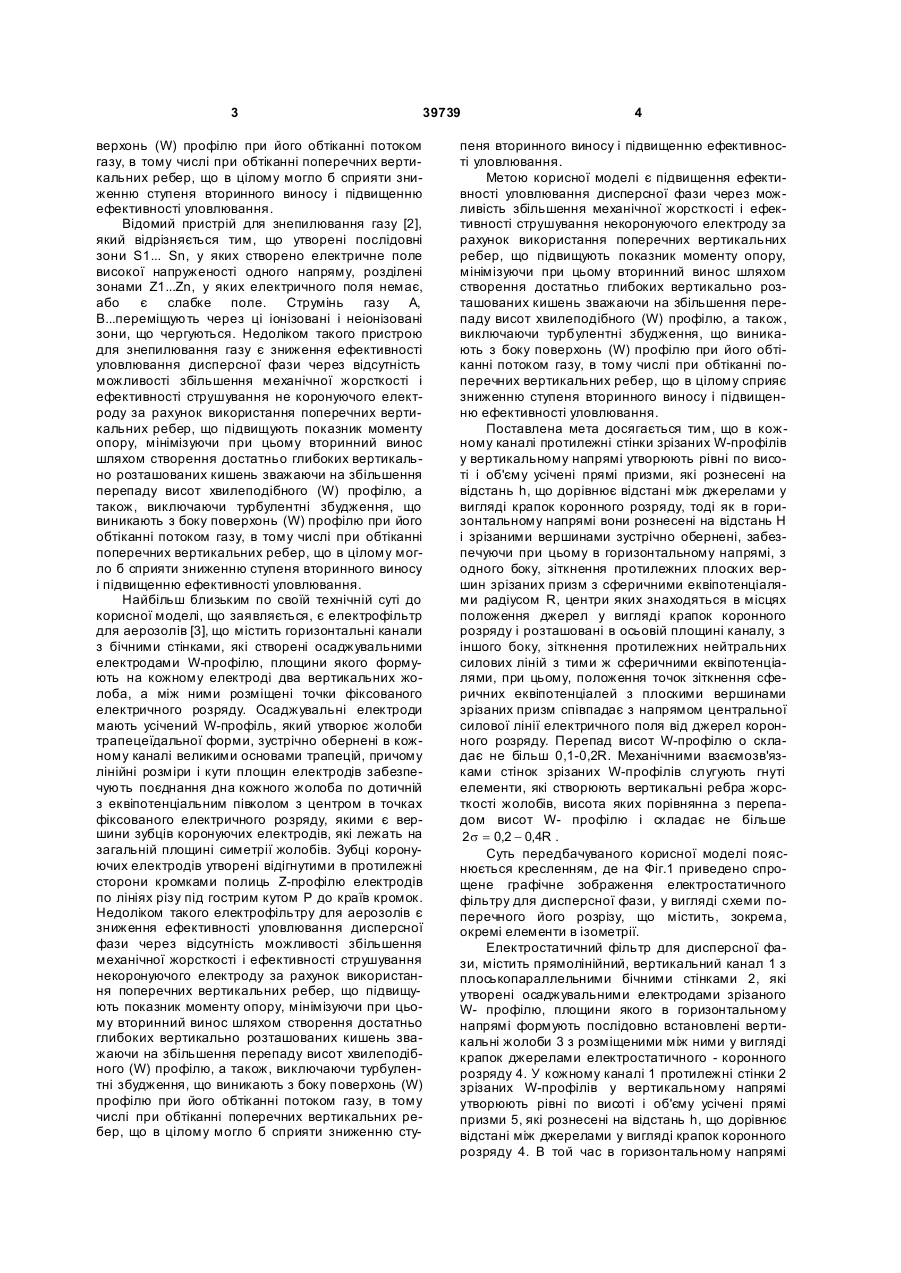

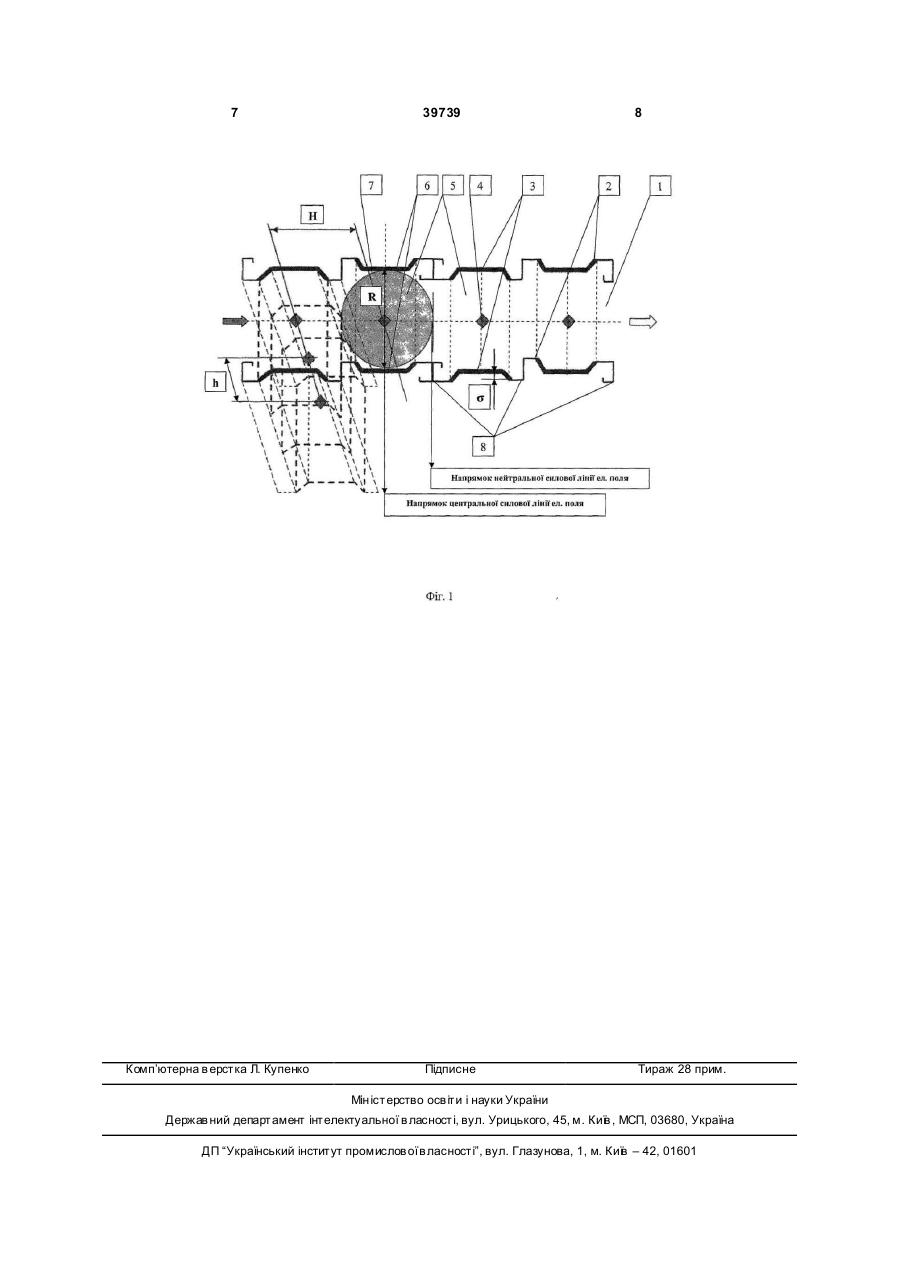

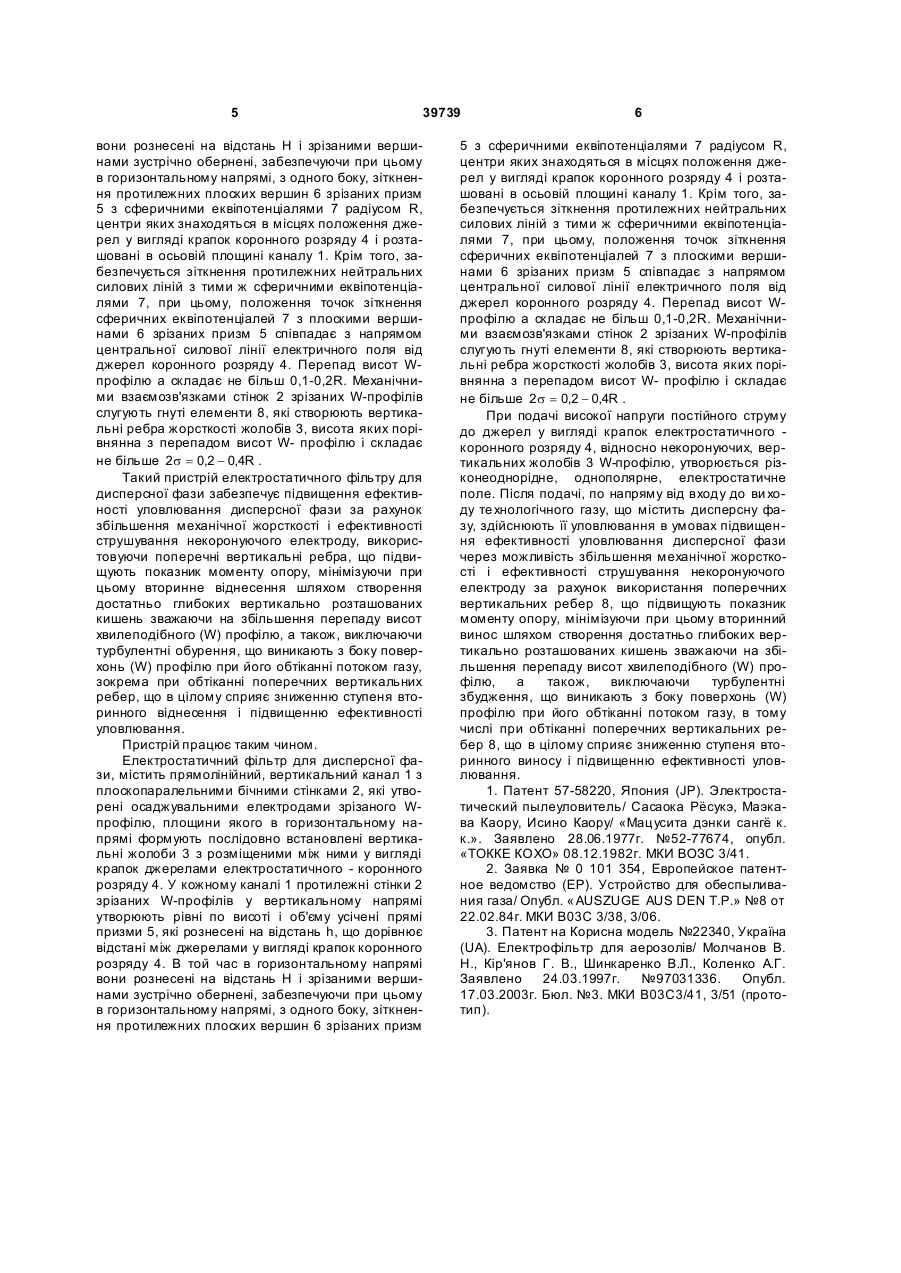

1. Електростатичний фільтр для дисперсної фази, що містить прямолінійний, вертикальний канал з плоскопаралельними бічними стінками, які утворені осаджувальними електродами зрізаного W-профілю, площини якого в горизонтальному напрямі формують послідовно встановлені вертикальні жолоби з розміщеними між ними точковими джерелами електростатичного - коронного розряду, який відрізняється тим, що в кожному каналі протилежні стінки зрізаних W-профілів у вертикальному напрямі утворюють рівні по висоті і об'єму зрізані прямі призми, які рознесені на відстань h, що дорівнює відстані між джерелами у вигляді точок коронного розряду, тоді як в горизонтальному напрямі вони рознесені на відстань Н і зрізаними вершинами зустрічно обернені, забезпечуючи U 2 (19) 1 3 39739 верхонь (W) профілю при його обтіканні потоком газу, в тому числі при обтіканні поперечних вертикальних ребер, що в цілому могло б сприяти зниженню ступеня вторинного виносу і підвищенню ефективності уловлювання. Відомий пристрій для знепилювання газу [2], який відрізняється тим, що утворені послідовні зони S1... Sn, у яких створено електричне поле високої напруженості одного напряму, розділені зонами Z1...Zn, у яких електричного поля немає, або є слабке поле. Струмінь газу А, В...переміщують через ці іонізовані і неіонізовані зони, що чергуються. Недоліком такого пристрою для знепилювання газу є зниження ефективності уловлювання дисперсної фази через відсутність можливості збільшення механічної жорсткості і ефективності струшування не коронуючого електроду за рахунок використання поперечних вертикальних ребер, що підвищують показник моменту опору, мінімізуючи при цьому вторинний винос шляхом створення достатньо глибоких вертикально розташованих кишень зважаючи на збільшення перепаду висот хвилеподібного (W) профілю, а також, виключаючи турбулентні збудження, що виникають з боку поверхонь (W) профілю при його обтіканні потоком газу, в тому числі при обтіканні поперечних вертикальних ребер, що в цілому могло б сприяти зниженню ступеня вторинного виносу і підвищенню ефективності уловлювання. Найбільш близьким по своїй технічній суті до корисної моделі, що заявляється, є електрофільтр для аерозолів [3], що містить горизонтальні канали з бічними стінками, які створені осаджувальними електродами W-профілю, площини якого формують на кожному електроді два вертикальних жолоба, а між ними розміщені точки фіксованого електричного розряду. Осаджувальні електроди мають усічений W-профіль, який утворює жолоби трапецеїдальної форми, зустрічно обернені в кожному каналі великими основами трапецій, причому лінійні розміри і кути площин електродів забезпечують поєднання дна кожного жолоба по дотичній з еквіпотенціальним півколом з центром в точках фіксованого електричного розряду, якими є вершини зубців коронуючих електродів, які лежать на загальній площині симетрії жолобів. Зубці коронуючих електродів утворені відігнутими в протилежні сторони кромками полиць Z-профілю електродів по лініях різу під гострим кутом Р до країв кромок. Недоліком такого електрофільтру для аерозолів є зниження ефективності уловлювання дисперсної фази через відсутність можливості збільшення механічної жорсткості і ефективності струшування некоронуючого електроду за рахунок використання поперечних вертикальних ребер, що підвищують показник моменту опору, мінімізуючи при цьому вторинний винос шляхом створення достатньо глибоких вертикально розташованих кишень зважаючи на збільшення перепаду висот хвилеподібного (W) профілю, а також, виключаючи турбулентні збудження, що виникають з боку поверхонь (W) профілю при його обтіканні потоком газу, в тому числі при обтіканні поперечних вертикальних ребер, що в цілому могло б сприяти зниженню сту 4 пеня вторинного виносу і підвищенню ефективності уловлювання. Метою корисної моделі є підвищення ефективності уловлювання дисперсної фази через можливість збільшення механічної жорсткості і ефективності струшування некоронуючого електроду за рахунок використання поперечних вертикальних ребер, що підвищують показник моменту опору, мінімізуючи при цьому вторинний винос шляхом створення достатньо глибоких вертикально розташованих кишень зважаючи на збільшення перепаду висот хвилеподібного (W) профілю, а також, виключаючи турбулентні збудження, що виникають з боку поверхонь (W) профілю при його обтіканні потоком газу, в тому числі при обтіканні поперечних вертикальних ребер, що в цілому сприяє зниженню ступеня вторинного виносу і підвищенню ефективності уловлювання. Поставлена мета досягається тим, що в кожному каналі протилежні стінки зрізаних W-профілів у вертикальному напрямі утворюють рівні по висоті і об'єму усічені прямі призми, які рознесені на відстань h, що дорівнює відстані між джерелами у вигляді крапок коронного розряду, тоді як в горизонтальному напрямі вони рознесені на відстань Н і зрізаними вершинами зустрічно обернені, забезпечуючи при цьому в горизонтальному напрямі, з одного боку, зіткнення протилежних плоских вершин зрізаних призм з сферичними еквіпотенціалями радіусом R, центри яких знаходяться в місцях положення джерел у вигляді крапок коронного розряду і розташовані в осьовій площині каналу, з іншого боку, зіткнення протилежних нейтральних силових ліній з тими ж сферичними еквіпотенціалями, при цьому, положення точок зіткнення сферичних еквіпотенціалей з плоскими вершинами зрізаних призм співпадає з напрямом центральної силової лінії електричного поля від джерел коронного розряду. Перепад висот W-профілю о складає не більш 0,1-0,2R. Механічними взаємозв'язками стінок зрізаних W-профілів слугують гнуті елементи, які створюють вертикальні ребра жорсткості жолобів, висота яких порівнянна з перепадом висот W- профілю і складає не більше 2 s = 0,2 - 0,4R . Суть передбачуваного корисної моделі пояснюється кресленням, де на Фіг.1 приведено спрощене графічне зображення електростатичного фільтру для дисперсної фази, у вигляді схеми поперечного його розрізу, що містить, зокрема, окремі елементи в ізометрії. Електростатичний фільтр для дисперсної фази, містить прямолінійний, вертикальний канал 1 з плоськопараллельними бічними стінками 2, які утворені осаджувальними електродами зрізаного W- профілю, площини якого в горизонтальному напрямі формують послідовно встановлені вертикальні жолоби 3 з розміщеними між ними у вигляді крапок джерелами електростатичного - коронного розряду 4. У кожному каналі 1 протилежні стінки 2 зрізаних W-профілів у вертикальному напрямі утворюють рівні по висоті і об'єму усічені прямі призми 5, які рознесені на відстань h, що дорівнює відстані між джерелами у вигляді крапок коронного розряду 4. В той час в горизонтальному напрямі 5 39739 вони рознесені на відстань Н і зрізаними вершинами зустрічно обернені, забезпечуючи при цьому в горизонтальному напрямі, з одного боку, зіткнення протилежних плоских вершин 6 зрізаних призм 5 з сферичними еквіпотенціалями 7 радіусом R, центри яких знаходяться в місцях положення джерел у вигляді крапок коронного розряду 4 і розташовані в осьовій площині каналу 1. Крім того, забезпечується зіткнення протилежних нейтральних силових ліній з тими ж сферичними еквіпотенціалями 7, при цьому, положення точок зіткнення сферичних еквіпотенціалей 7 з плоскими вершинами 6 зрізаних призм 5 співпадає з напрямом центральної силової лінії електричного поля від джерел коронного розряду 4. Перепад висот Wпрофілю а складає не більш 0,1-0,2R. Механічними взаємозв'язками стінок 2 зрізаних W-профілів слугують гнуті елементи 8, які створюють вертикальні ребра жорсткості жолобів 3, висота яких порівнянна з перепадом висот W- профілю і складає не більше 2 s = 0,2 - 0,4R . Такий пристрій електростатичного фільтру для дисперсної фази забезпечує підвищення ефективності уловлювання дисперсної фази за рахунок збільшення механічної жорсткості і ефективності струшування некоронуючого електроду, використовуючи поперечні вертикальні ребра, що підвищують показник моменту опору, мінімізуючи при цьому вторинне віднесення шляхом створення достатньо глибоких вертикально розташованих кишень зважаючи на збільшення перепаду висот хвилеподібного (W) профілю, а також, виключаючи турбулентні обурення, що виникають з боку поверхонь (W) профілю при його обтіканні потоком газу, зокрема при обтіканні поперечних вертикальних ребер, що в цілому сприяє зниженню ступеня вторинного віднесення і підвищенню ефективності уловлювання. Пристрій працює таким чином. Електростатичний фільтр для дисперсної фази, містить прямолінійний, вертикальний канал 1 з плоскопаралельними бічними стінками 2, які утворені осаджувальними електродами зрізаного Wпрофілю, площини якого в горизонтальному напрямі формують послідовно встановлені вертикальні жолоби 3 з розміщеними між ними у вигляді крапок джерелами електростатичного - коронного розряду 4. У кожному каналі 1 протилежні стінки 2 зрізаних W-профілів у вертикальному напрямі утворюють рівні по висоті і об'єму усічені прямі призми 5, які рознесені на відстань h, що дорівнює відстані між джерелами у вигляді крапок коронного розряду 4. В той час в горизонтальному напрямі вони рознесені на відстань Н і зрізаними вершинами зустрічно обернені, забезпечуючи при цьому в горизонтальному напрямі, з одного боку, зіткнення протилежних плоских вершин 6 зрізаних призм 6 5 з сферичними еквіпотенціалями 7 радіусом R, центри яких знаходяться в місцях положення джерел у вигляді крапок коронного розряду 4 і розташовані в осьовій площині каналу 1. Крім того, забезпечується зіткнення протилежних нейтральних силових ліній з тими ж сферичними еквіпотенціалями 7, при цьому, положення точок зіткнення сферичних еквіпотенціалей 7 з плоскими вершинами 6 зрізаних призм 5 співпадає з напрямом центральної силової лінії електричного поля від джерел коронного розряду 4. Перепад висот Wпрофілю а складає не більш 0,1-0,2R. Механічними взаємозв'язками стінок 2 зрізаних W-профілів слугують гнуті елементи 8, які створюють вертикальні ребра жорсткості жолобів 3, висота яких порівнянна з перепадом висот W- профілю і складає не більше 2 s = 0,2 - 0,4R . При подачі високої напруги постійного струму до джерел у вигляді крапок електростатичного коронного розряду 4, відносно некоронуючих, вертикальних жолобів 3 W-профілю, утворюється різконеоднорідне, однополярне, електростатичне поле. Після подачі, по напряму від входу до ви ходу те хнологічного газу, що містить дисперсну фазу, здійснюють її уловлювання в умовах підвищення ефективності уловлювання дисперсної фази через можливість збільшення механічної жорсткості і ефективності струшування некоронуючого електроду за рахунок використання поперечних вертикальних ребер 8, що підвищують показник моменту опору, мінімізуючи при цьому вторинний винос шляхом створення достатньо глибоких вертикально розташованих кишень зважаючи на збільшення перепаду висот хвилеподібного (W) профілю, а також, виключаючи турбулентні збудження, що виникають з боку поверхонь (W) профілю при його обтіканні потоком газу, в тому числі при обтіканні поперечних вертикальних ребер 8, що в цілому сприяє зниженню ступеня вторинного виносу і підвищенню ефективності уловлювання. 1. Патент 57-58220, Япония (JP). Электростатический пылеуловитель/ Сасаока Рёсукэ, Маэкава Каору, Исино Каору/ «Мацусита дэнки сангё к. к.». Заявлено 28.06.1977г. №52-77674, опубл. «ТОККЕ КОХО» 08.12.1982г. МКИ ВОЗС 3/41. 2. Заявка № 0 101 354, Европейское патентное ведомство (ЕР). Устройство для обеспыливания газа/ Опубл. «AUSZUGE AUS DEN T.P.» №8 от 22.02.84г. МКИ В03С 3/38, 3/06. 3. Патент на Корисна модель №22340, Україна (UA). Електрофільтр для аерозолів/ Молчанов В. Н., Кір'янов Г. В., Шинкаренко В.Л., Коленко А.Г. Заявлено 24.03.1997г. №97031336. Опубл. 17.03.2003г. Бюл. №3. МКИ В03С3/41, 3/51 (прототип). 7 Комп’ютерна в ерстка Л. Купенко 39739 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
