Опалубка із спіненого пінополістиролу
Номер патенту: 39861
Опубліковано: 10.03.2009
Автори: Савченко Віктор Степанович, Куценко Олександр Вікторович, Желудов Ігор Миколайович
Формула / Реферат
1. Опалубка із спіненого пінополістиролу, що містить будівельні елементи, які стикуються між собою і кожен з яких виконаний у формі паралелепіпеда, утвореного верхньою та нижньою поверхнями та бічними сторонами, армувальні профілі з отворами, розміщені у центральній частині між верхньою та нижньою поверхнями та закладені у масив пінополістиролу, бетонну суміш, якою заповнено порожнину, утворену бічними сторонами суміжних будівельних елементів, яка відрізняється тим, що в ній виконані наскрізні поздовжні отвори паралельно поздовжній осі опалубки, а на поверхнях бічних сторін будівельного елемента, які паралельні поздовжній осі опалубки, по всій довжині виконані пази для арматури та для стиковки будівельних елементів.
2. Опалубка за п. 1, яка відрізняється тим, що поверхні бічних сторін будівельного елемента, які перпендикулярні поздовжній осі опалубки, виконані неплоскими та збільшені щонайменше в 1,5 рази у порівнянні з їх поперечним перерізом.
3. Опалубка за п. 1, яка відрізняється тим, що неплоскі поверхні бічних сторін будівельного елемента, виконаного із спіненого пінополістиролу, виконані хвилястими, зубчастими.
Текст

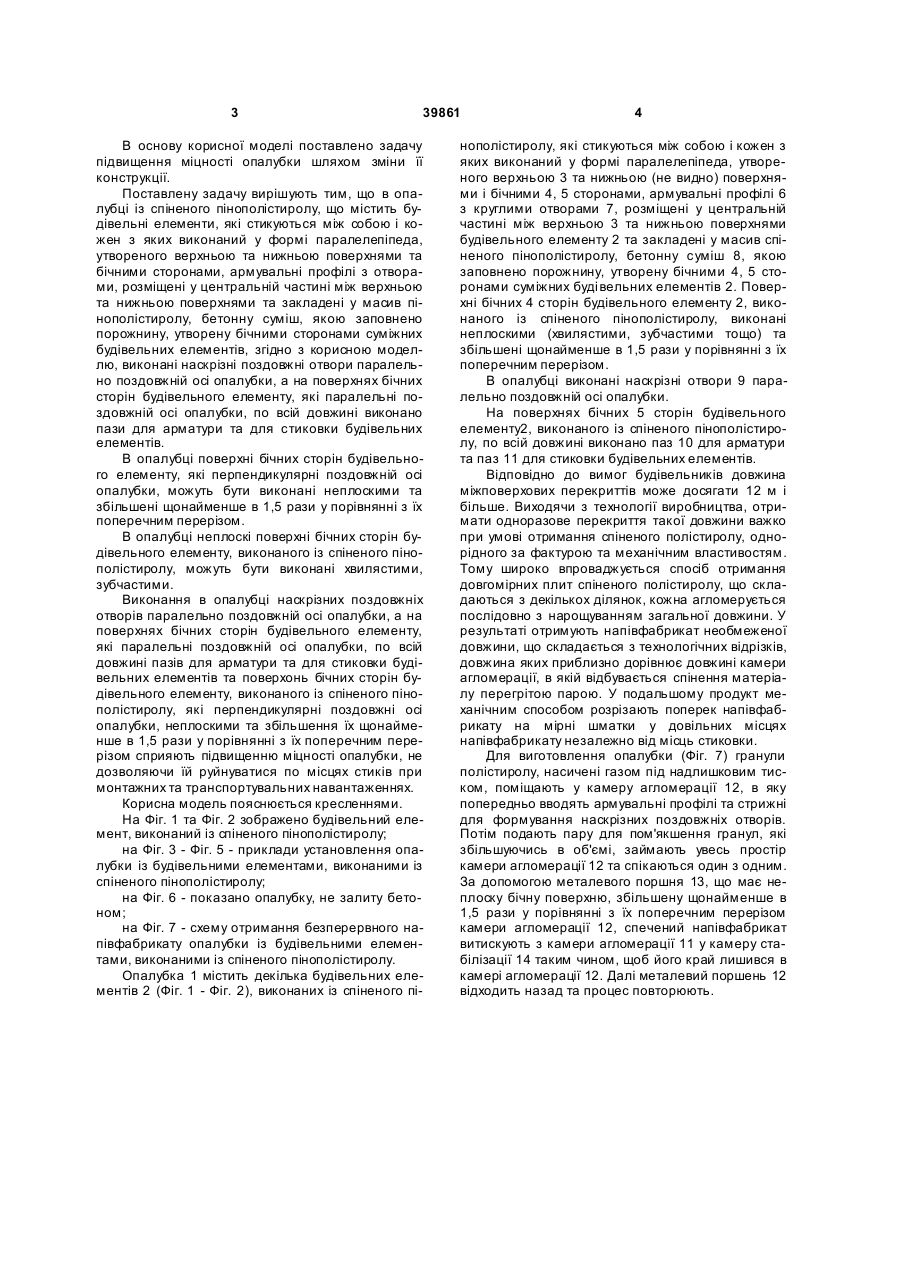

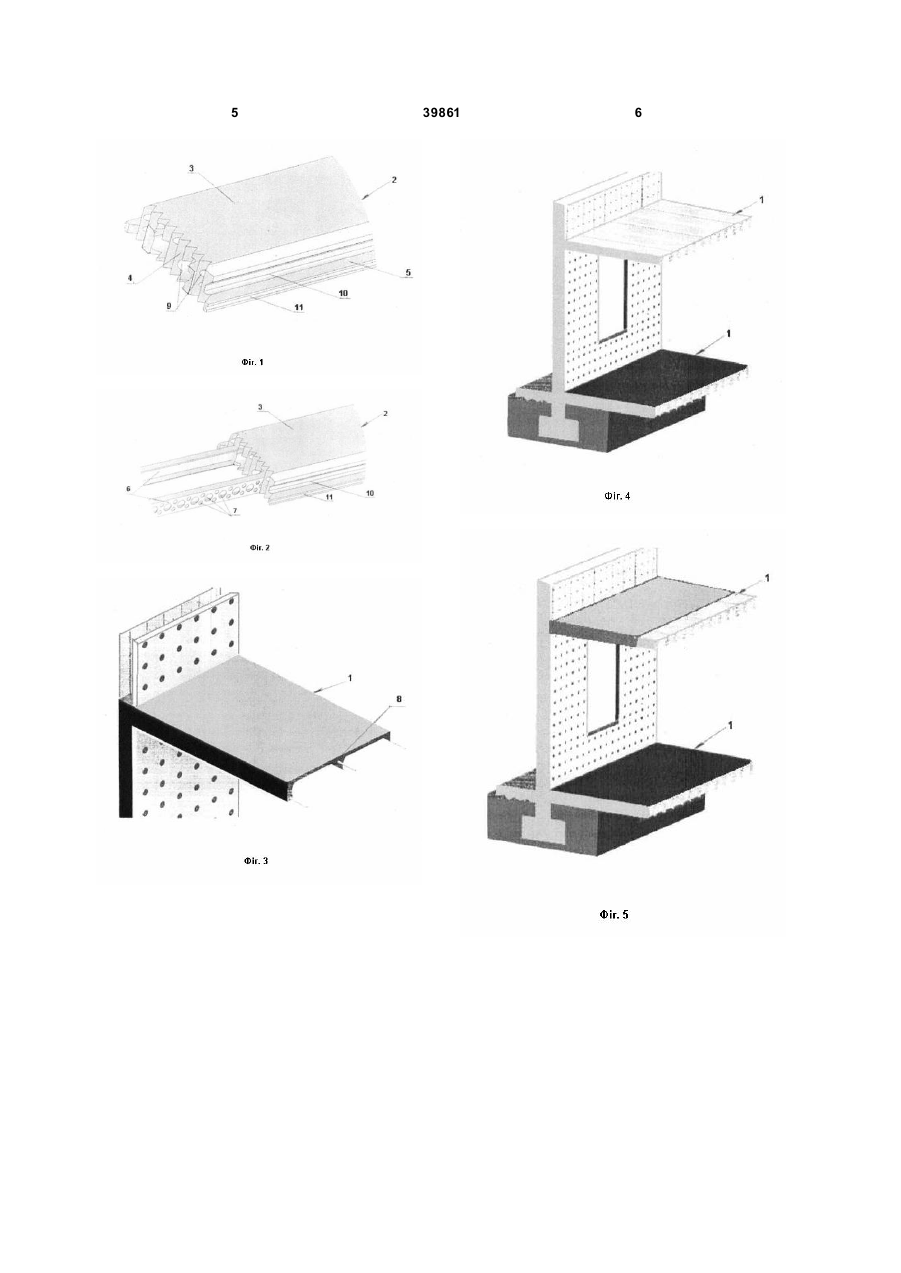

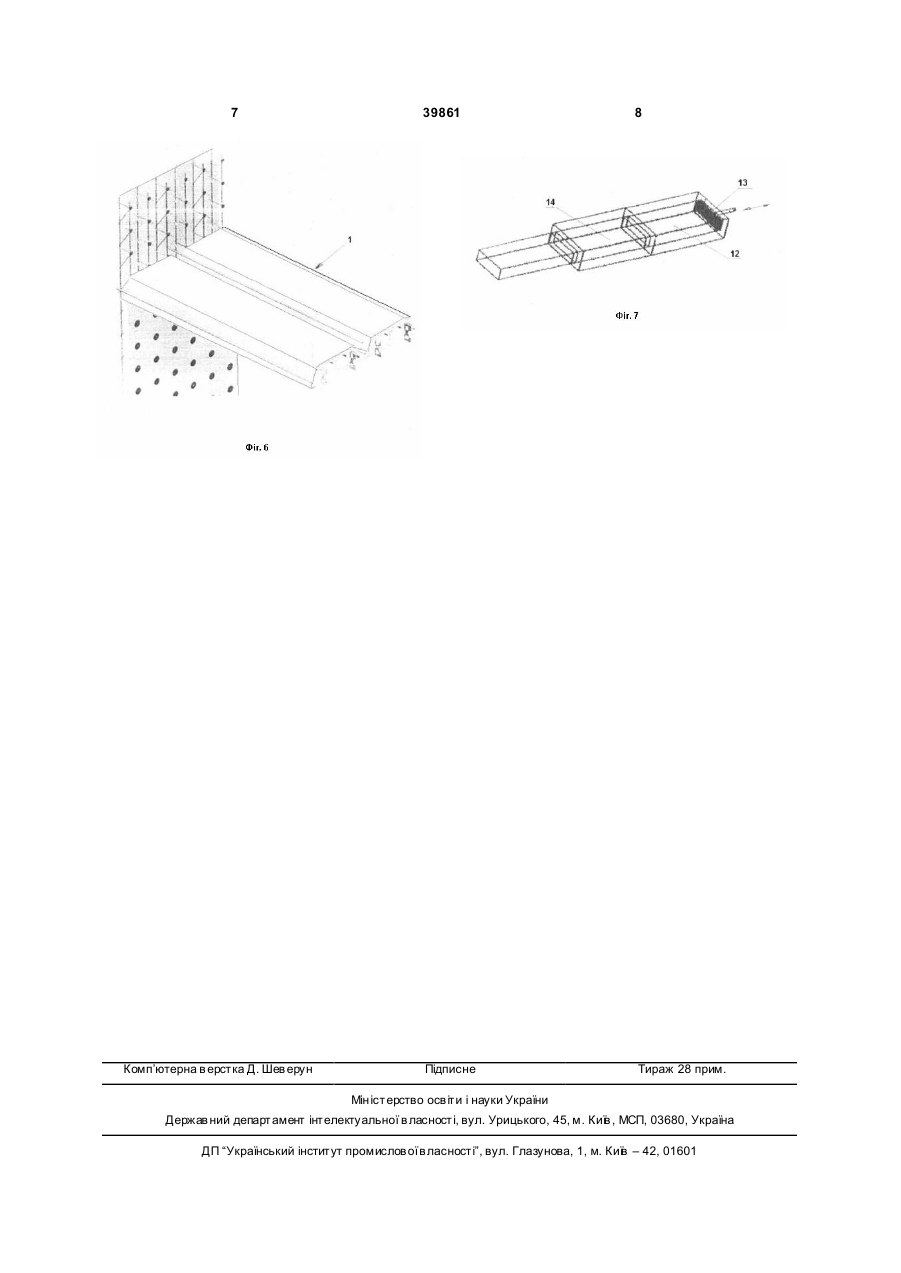

1. Опалубка із спіненого пінополістиролу, що містить будівельні елементи, які стикуються між собою і кожен з яких виконаний у формі паралелепіпеда, утвореного верхньою та нижньою поверхнями та бічними сторонами, армувальні профілі з отворами, розміщені у центральній частині між верхньою та нижньою поверхнями та закладені у масив пінополістиролу, бетонну суміш, якою заповнено порожнину, утворену бічними сторонами 3 39861 В основу корисної моделі поставлено задачу підвищення міцності опалубки шляхом зміни її конструкції. Поставлену задачу вирішують тим, що в опалубці із спіненого пінополістиролу, що містить будівельні елементи, які стикуються між собою і кожен з яких виконаний у формі паралелепіпеда, утвореного верхньою та нижньою поверхнями та бічними сторонами, армувальні профілі з отворами, розміщені у центральній частині між верхньою та нижньою поверхнями та закладені у масив пінополістиролу, бетонну суміш, якою заповнено порожнину, утворену бічними сторонами суміжних будівельних елементів, згідно з корисною моделлю, виконані наскрізні поздовжні отвори паралельно поздовжній осі опалубки, а на поверхнях бічних сторін будівельного елементу, які паралельні поздовжній осі опалубки, по всій довжині виконано пази для арматури та для стиковки будівельних елементів. В опалубці поверхні бічних сторін будівельного елементу, які перпендикулярні поздовжній осі опалубки, можуть бути виконані неплоскими та збільшені щонайменше в 1,5 рази у порівнянні з їх поперечним перерізом. В опалубці неплоскі поверхні бічних сторін будівельного елементу, виконаного із спіненого пінополістиролу, можуть бути виконані хвилястими, зубчастими. Виконання в опалубці наскрізних поздовжніх отворів паралельно поздовжній осі опалубки, а на поверхнях бічних сторін будівельного елементу, які паралельні поздовжній осі опалубки, по всій довжині пазів для арматури та для стиковки будівельних елементів та поверхонь бічних сторін будівельного елементу, виконаного із спіненого пінополістиролу, які перпендикулярні поздовжні осі опалубки, неплоскими та збільшення їх щонайменше в 1,5 рази у порівнянні з їх поперечним перерізом сприяють підвищенню міцності опалубки, не дозволяючи їй руйнуватися по місцях стиків при монтажних та транспортувальних навантаженнях. Корисна модель пояснюється кресленнями. На Фіг. 1 та Фіг. 2 зображено будівельний елемент, виконаний із спіненого пінополістиролу; на Фіг. 3 - Фіг. 5 - приклади установлення опалубки із будівельними елементами, виконаними із спіненого пінополістиролу; на Фіг. 6 - показано опалубку, не залиту бетоном; на Фіг. 7 - схему отримання безперервного напівфабрикату опалубки із будівельними елементами, виконаними із спіненого пінополістиролу. Опалубка 1 містить декілька будівельних елементів 2 (Фіг. 1 - Фіг. 2), виконаних із спіненого пі 4 нополістиролу, які стикуються між собою і кожен з яких виконаний у формі паралелепіпеда, утвореного верхньою 3 та нижньою (не видно) поверхнями і бічними 4, 5 сторонами, армувальні профілі 6 з круглими отворами 7, розміщені у центральній частині між верхньою 3 та нижньою поверхнями будівельного елементу 2 та закладені у масив спіненого пінополістиролу, бетонну суміш 8, якою заповнено порожнину, утворену бічними 4, 5 сторонами суміжних буді вельних елементів 2. Поверхні бічних 4 сторін будівельного елементу 2, виконаного із спіненого пінополістиролу, виконані неплоскими (хвилястими, зубчастими тощо) та збільшені щонайменше в 1,5 рази у порівнянні з їх поперечним перерізом. В опалубці виконані наскрізні отвори 9 паралельно поздовжній осі опалубки. На поверхнях бічних 5 сторін будівельного елементу2, виконаного із спіненого пінополістиролу, по всій довжині виконано паз 10 для арматури та паз 11 для стиковки будівельних елементів. Відповідно до вимог будівельників довжина міжповерхових перекриттів може досягати 12 м і більше. Виходячи з технології виробництва, отримати одноразове перекриття такої довжини важко при умові отримання спіненого полістиролу, однорідного за фактурою та механічним властивостям. Тому широко впроваджується спосіб отримання довгомірних плит спіненого полістиролу, що складаються з декількох ділянок, кожна агломерується послідовно з нарощуванням загальної довжини. У результаті отримують напівфабрикат необмеженої довжини, що складається з технологічних відрізків, довжина яких приблизно дорівнює довжині камери агломерації, в якій відбувається спінення матеріалу перегрітою парою. У подальшому продукт механічним способом розрізають поперек напівфабрикату на мірні шматки у довільних місцях напівфабрикату незалежно від місць стиковки. Для виготовлення опалубки (Фіг. 7) гранули полістиролу, насичені газом під надлишковим тиском, поміщають у камеру агломерації 12, в яку попередньо вводять армувальні профілі та стрижні для формування наскрізних поздовжніх отворів. Потім подають пару для пом'якшення гранул, які збільшуючись в об'ємі, займають увесь простір камери агломерації 12 та спікаються один з одним. За допомогою металевого поршня 13, що має неплоску бічну поверхню, збільшену щонайменше в 1,5 рази у порівнянні з їх поперечним перерізом камери агломерації 12, спечений напівфабрикат витискують з камери агломерації 11 у камеру стабілізації 14 таким чином, щоб його край лишився в камері агломерації 12. Далі металевий поршень 12 відходить назад та процес повторюють. 5 39861 6 7 Комп’ютерна в ерстка Д. Шев ерун 39861 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCasing made of foamed foam-polystyrene
Автори англійськоюSavchenko Viktor Stepanovych, Kutsenko Oleksandr Viktorovych, Zheludov Ihor Mykolaiovych
Назва патенту російськоюОпалубка из вспененного пенополистирола
Автори російськоюСавченко Виктор Степанович, Куценко Александр Викторович, Желудов Игорь Николаевич
МПК / Мітки
Мітки: опалубка, пінополістиролу, спіненого
