Регенератор нагрівального колодязя

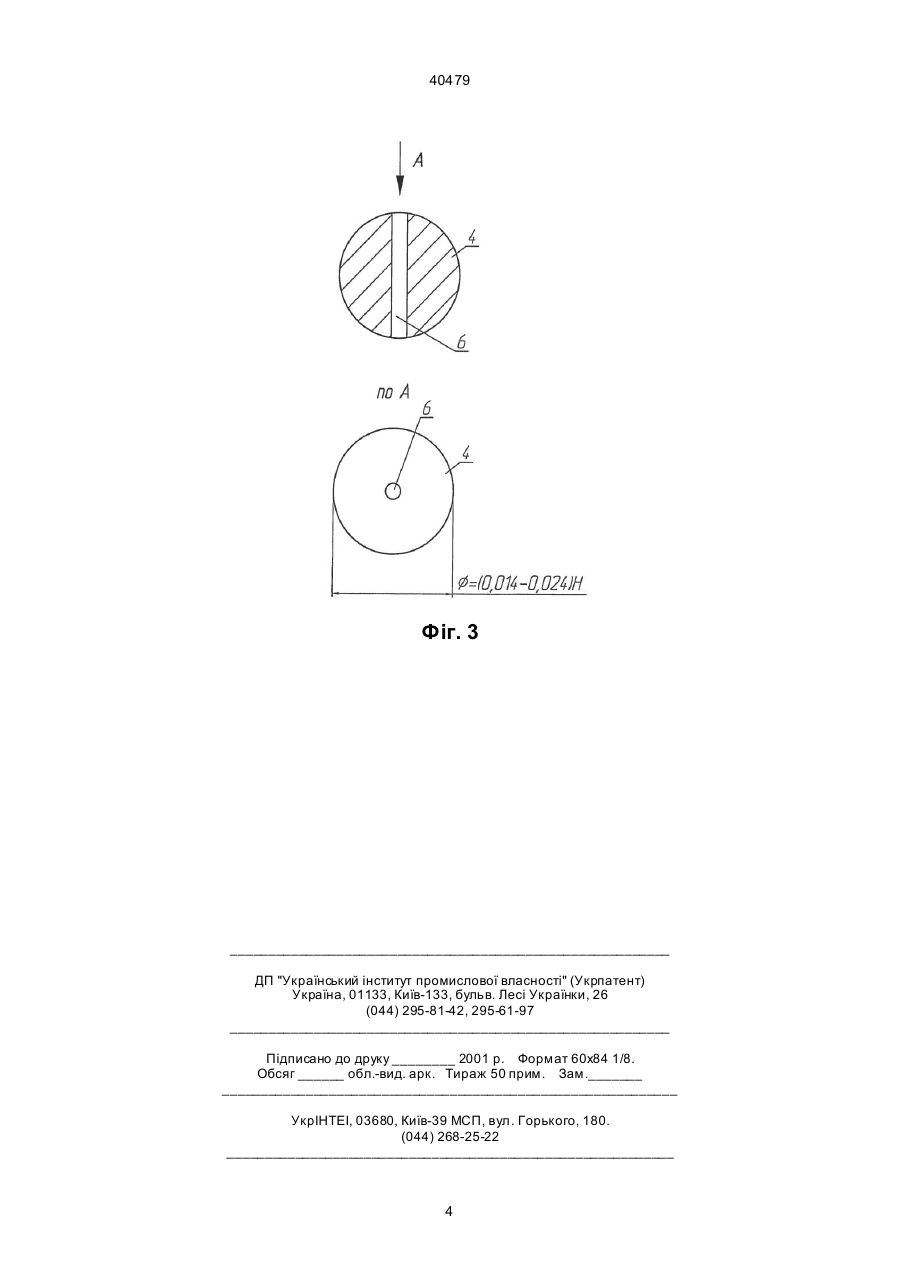

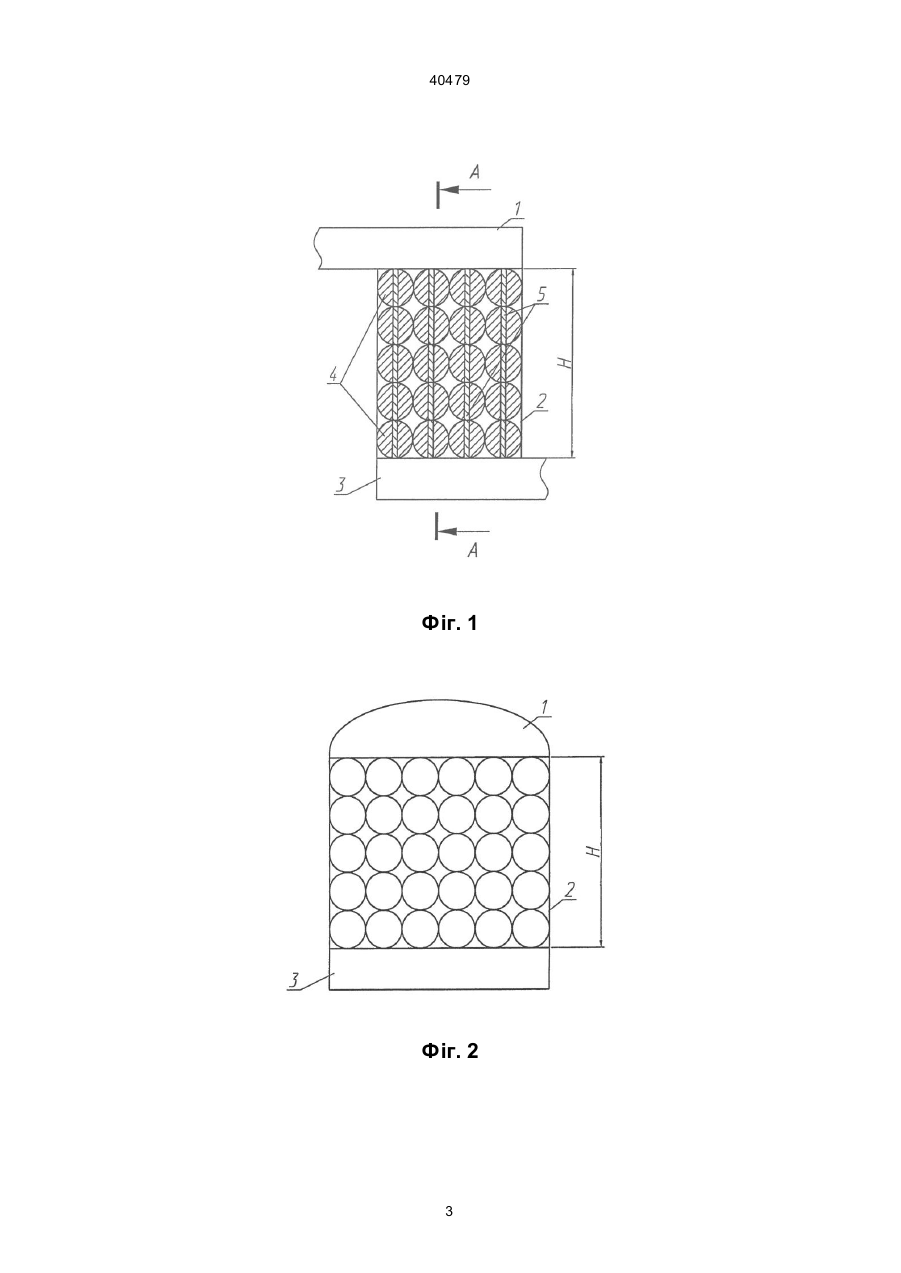

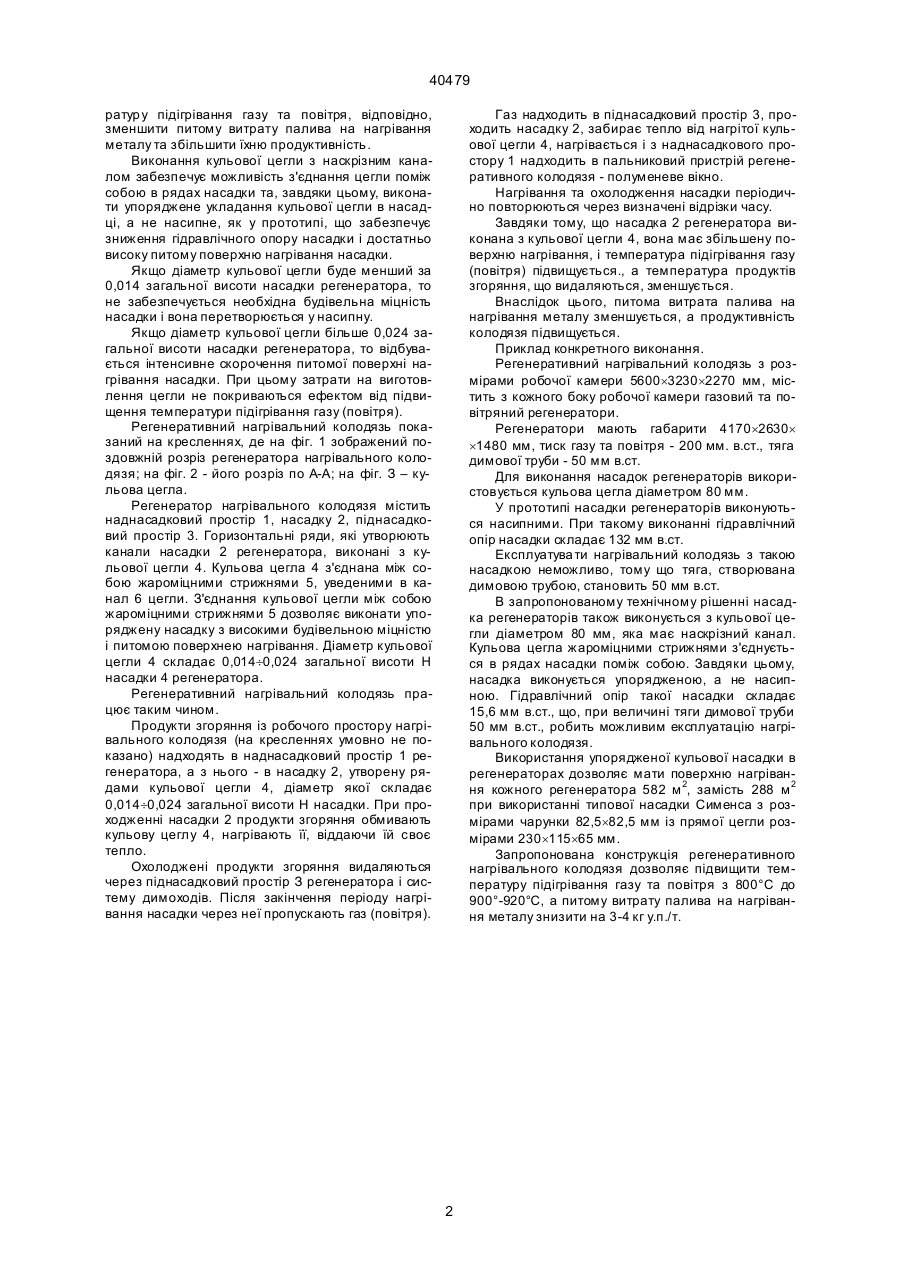

Регенератор нагрівального колодязя, який містить насадку із кульової вогнетривкої цегли, який відрізняє ться тим, що кульова цегла виконана з наскрізним каналом, при цьому кульова цегла в горизонтальних або вертикальних рядах насадки з'єднана жароміцними стрижнями, уведеними в канали цегли, причому діаметр кульової цегли складає 0,01¸0,024 загальної висоти насадки регенератора. (19) (21) 2001031528 (22) 06.03.2001 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Цкітішвілі Енвер Омарєвич, Сапов Володимир Федорович, Кияшко Микола Антонович, Лук'янов Юрій Васильович (73) Відкрите акціонерне товариство "Алчевський металургійний комбінат", UA 40479 ратур у підігрівання газу та повітря, відповідно, зменшити питому витрату палива на нагрівання металу та збільшити їхню продуктивність. Виконання кульової цегли з наскрізним каналом забезпечує можливість з'єднання цегли поміж собою в рядах насадки та, завдяки цьому, виконати упоряджене укладання кульової цегли в насадці, а не насипне, як у прототипі, що забезпечує зниження гідравлічного опору насадки і достатньо високу питому поверхню нагрівання насадки. Якщо діаметр кульової цегли буде менший за 0,014 загальної висоти насадки регенератора, то не забезпечується необхідна будівельна міцність насадки і вона перетворюється у насипну. Якщо діаметр кульової цегли більше 0,024 загальної висоти насадки регенератора, то відбувається інтенсивне скорочення питомої поверхні нагрівання насадки. При цьому затрати на виготовлення цегли не покриваються ефектом від підвищення температури підігрівання газу (повітря). Регенеративний нагрівальний колодязь показаний на кресленнях, де на фіг. 1 зображений поздовжній розріз регенератора нагрівального колодязя; на фіг. 2 - його розріз по А-А; на фіг. З – кульова цегла. Регенератор нагрівального колодязя містить наднасадковий простір 1, насадку 2, піднасадковий простір 3. Горизонтальні ряди, які утворюють канали насадки 2 регенератора, виконані з кульової цегли 4. Кульова цегла 4 з'єднана між собою жароміцними стрижнями 5, уведеними в канал 6 цегли. З'єднання кульової цегли між собою жароміцними стрижнями 5 дозволяє виконати упоряджену насадку з високими будівельною міцністю і питомою поверхнею нагрівання. Діаметр кульової цегли 4 складає 0,014¸0,024 загальної висоти Н насадки 4 регенератора. Регенеративний нагрівальний колодязь працює таким чином. Продукти згоряння із робочого простору нагрівального колодязя (на кресленнях умовно не показано) надходять в наднасадковий простір 1 регенератора, а з нього - в насадку 2, утворену рядами кульової цегли 4, діаметр якої складає 0,014¸0,024 загальної висоти Н насадки. При проходженні насадки 2 продукти згоряння обмивають кульову цеглу 4, нагрівають її, віддаючи їй своє тепло. Охолоджені продукти згоряння видаляються через піднасадковий простір З регенератора і систему димоходів. Після закінчення періоду нагрівання насадки через неї пропускають газ (повітря). Газ надходить в піднасадковий простір 3, проходить насадку 2, забирає тепло від нагрітої кульової цегли 4, нагрівається і з наднасадкового простору 1 надходить в пальниковий пристрій регенеративного колодязя - полуменеве вікно. Нагрівання та охолодження насадки періодично повторюються через визначені відрізки часу. Завдяки тому, що насадка 2 регенератора виконана з кульової цегли 4, вона має збільшену поверхню нагрівання, і температура підігрівання газу (повітря) підвищується., а температура продуктів згоряння, що видаляються, зменшується. Внаслідок цього, питома витрата палива на нагрівання металу зменшується, а продуктивність колодязя підвищується. Приклад конкретного виконання. Регенеративний нагрівальний колодязь з розмірами робочої камери 5600´3230´2270 мм, містить з кожного боку робочої камери газовий та повітряний регенератори. Регенератори мають габарити 4170´2630´ ´1480 мм, тиск газу та повітря - 200 мм. в.ст., тяга димової труби - 50 мм в.ст. Для виконання насадок регенераторів використовується кульова цегла діаметром 80 мм. У прототипі насадки регенераторів виконуються насипними. При такому виконанні гідравлічний опір насадки складає 132 мм в.ст. Експлуатува ти нагрівальний колодязь з такою насадкою неможливо, тому що тяга, створювана димовою трубою, становить 50 мм в.ст. В запропонованому технічному рішенні насадка регенераторів також виконується з кульової цегли діаметром 80 мм, яка має наскрізний канал. Кульова цегла жароміцними стрижнями з'єднується в рядах насадки поміж собою. Завдяки цьому, насадка виконується упорядженою, а не насипною. Гідравлічний опір такої насадки складає 15,6 мм в.ст., що, при величині тяги димової труби 50 мм в.ст., робить можливим експлуатацію нагрівального колодязя. Використання упорядженої кульової насадки в регенераторах дозволяє мати поверхню нагрівання кожного регенератора 582 м 2, замість 288 м 2 при використанні типової насадки Сименса з розмірами чарунки 82,5´82,5 мм із прямої цегли розмірами 230´115´65 мм. Запропонована конструкція регенеративного нагрівального колодязя дозволяє підвищити температуру підігрівання газу та повітря з 800°С до 900°-920°С, а питому витрату палива на нагрівання металу знизити на 3-4 кг у.п./т. 2 40479 Фіг. 1 Фіг. 2 3 40479 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
