Конденсатовідвідник
Номер патенту: 48404
Опубліковано: 10.03.2010
Автори: Лавровський Олександр Олексійович, Чайковський Валентин Тадеушевич
Формула / Реферат
1. Конденсатовідвідник термодинамічний, що складається з корпусу, кришки, сідла і тарілки з круговими проточками відповідно зверху і знизу, з нарізним ущільненням, який відрізняється тим, що при загвинчуванні кришки одночасно відбувається ущільнення порожнини над тарілкою і сідла до корпусу завдяки наявності на сідлі кругового заплечика.
2. Конденсатовідвідник за п. 1, який відрізняється тим, що сідло виконане з можливістю обертання навколо власної осі під час настроювання системи до ущільнення з'єднання сідло - корпус.
3. Конденсатовідвідник за п. 1, який відрізняється тим, що вхідні і вихідні канали сідла є дифузорами.
Текст

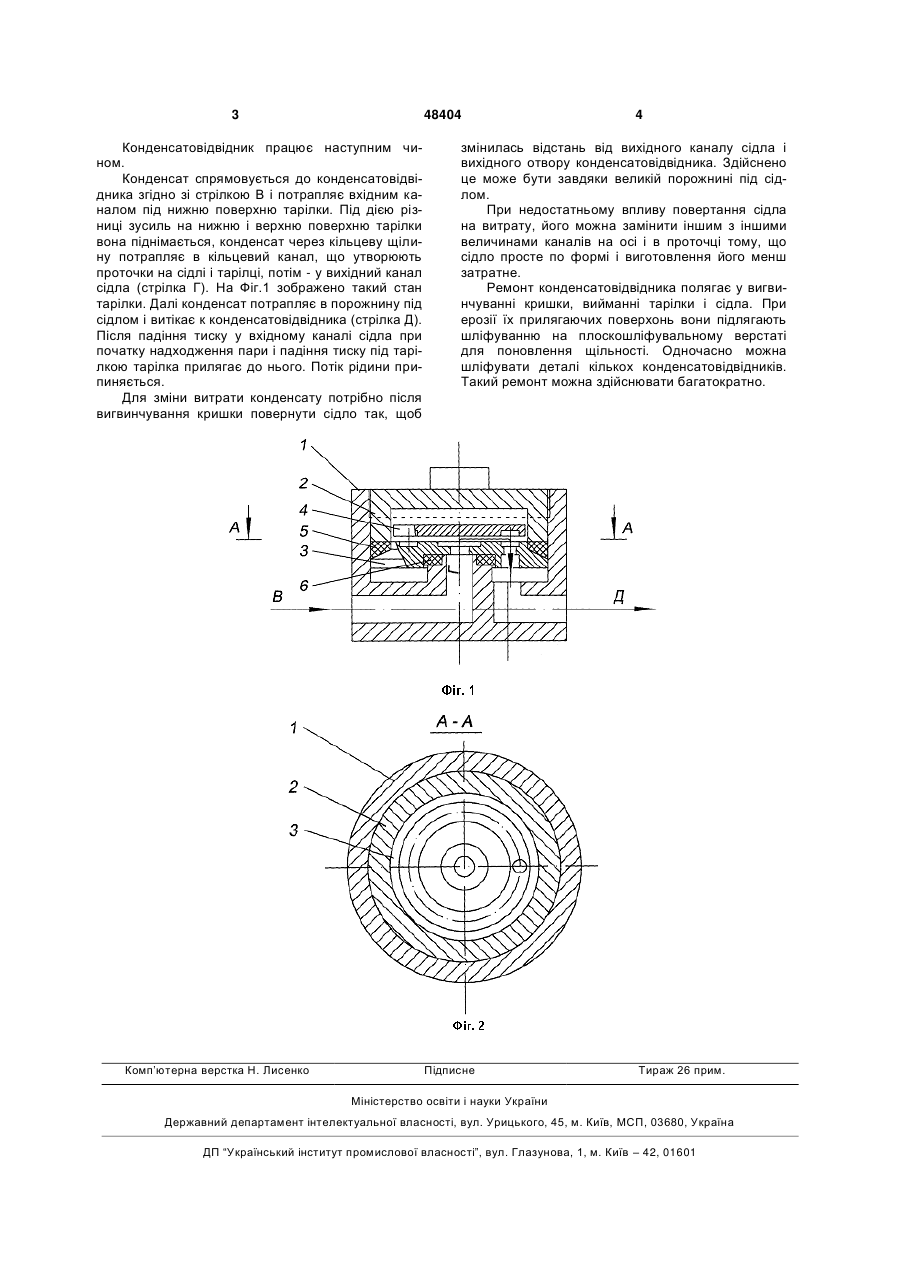

1. Конденсатовідвідник термодинамічний, що складається з корпусу, кришки, сідла і тарілки з круговими проточками відповідно зверху і знизу, з 3 48404 Конденсатовідвідник працює наступним чином. Конденсат спрямовується до конденсатовідвідника згідно зі стрілкою В і потрапляє вхідним каналом під нижню поверхню тарілки. Під дією різниці зусиль на нижню і верхню поверхню тарілки вона піднімається, конденсат через кільцеву щілину потрапляє в кільцевий канал, що утворюють проточки на сідлі і тарілці, потім - у вихідний канал сідла (стрілка Г). На Фіг.1 зображено такий стан тарілки. Далі конденсат потрапляє в порожнину під сідлом і витікає к конденсатовідвідника (стрілка Д). Після падіння тиску у вхідному каналі сідла при початку надходження пари і падіння тиску під тарілкою тарілка прилягає до нього. Потік рідини припиняється. Для зміни витрати конденсату потрібно після вигвинчування кришки повернути сідло так, щоб Комп’ютерна верстка Н. Лиcенко 4 змінилась відстань від вихідного каналу сідла і вихідного отвору конденсатовідвідника. Здійснено це може бути завдяки великій порожнині під сідлом. При недостатньому впливу повертання сідла на витрату, його можна замінити іншим з іншими величинами каналів на осі і в проточці тому, що сідло просте по формі і виготовлення його менш затратне. Ремонт конденсатовідвідника полягає у вигвинчуванні кришки, вийманні тарілки і сідла. При ерозії їх прилягаючих поверхонь вони підлягають шліфуванню на плоскошліфувальному верстаті для поновлення щільності. Одночасно можна шліфувати деталі кількох конденсатовідвідників. Такий ремонт можна здійснювати багатократно. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCondensate catcher
Автори англійськоюLavrovskyi Oleksandr Oleksiiovych, Chaikovskyi Valentyn Tadeushovych
Назва патенту російськоюКонденсатоотводчик
Автори російськоюЛавровский Александр Алексеевич, Чайковский Валентин Тадеушевич
МПК / Мітки
МПК: F28B 9/00
Мітки: конденсатовідвідник
