Пристрій для вирощування рослин

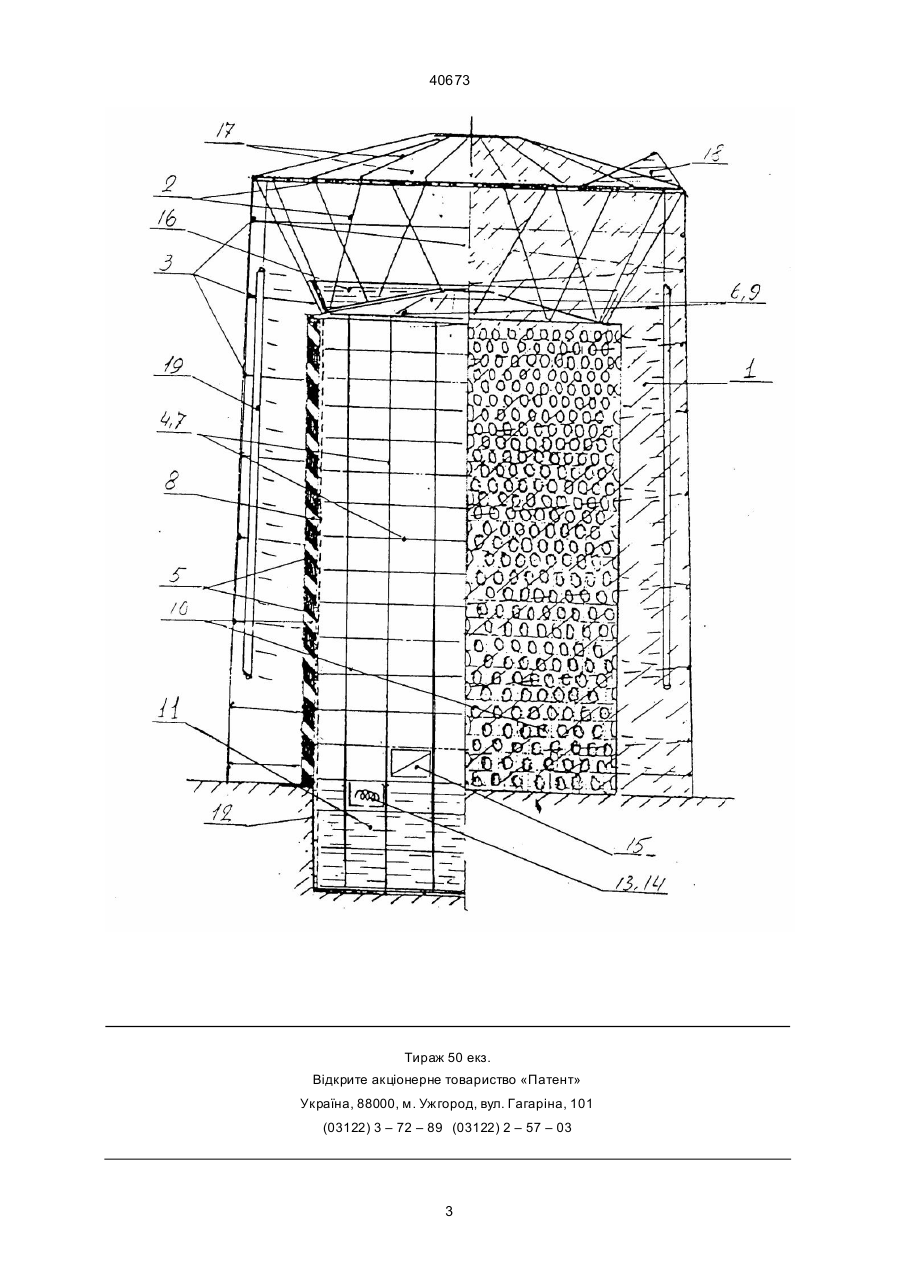

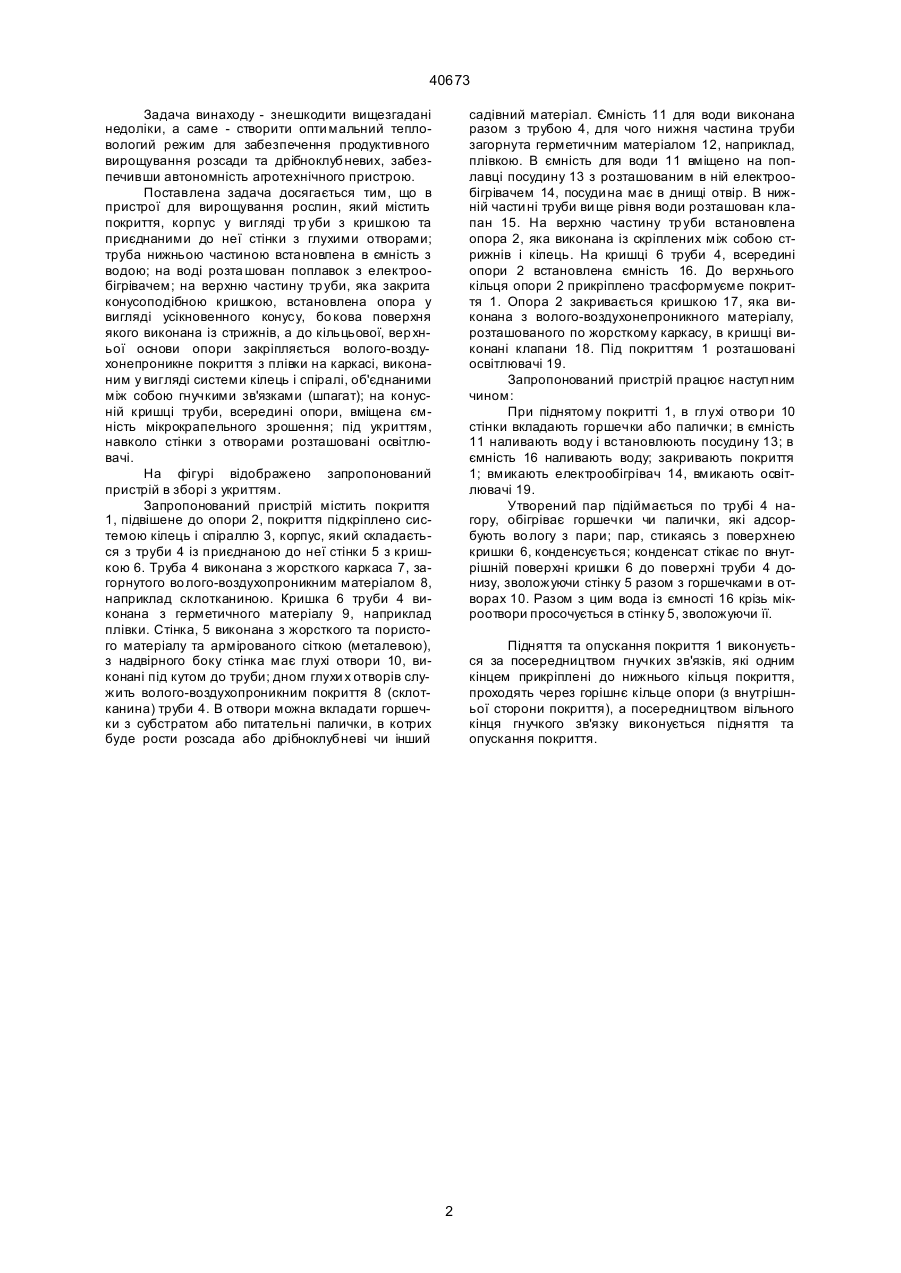

Пристрій для вирощування рослин, що містить покриття, корпус у ви гляді труби з кришкою і єм ностями з субстратом, розташованими ярусами, ємність з водою та електрообігрівачем в посудині на поплавці, який відрізняється тим, що тр уба забезпечена об'ємною стрижневою опорою, до якої прикріплюється покриття, покриття забезпечено кільцями та спіраллю, на кришці труби, всередині опори, розташована ємність для води, до труби приєднана стінка з глухими нахиленими отворами, під покриттям навколо стінки розташовані освітлювачі. Зоя (13) 40673 (11) UA роподібної суміші посередництвом електрообігрівача, який плаває на поверхні води в ємності, а також заміною способу закріплення ємностей з субстратом на несучому каркасі труби, загорнутого волого-воздухоп роникним матеріалом (склотканина). Прототип-теплиця містить покриття з волого-воздухонепроникного матеріалу, наприклад, плівки, підвішеної на розтяжках до опор, трубу із закріпленими до неї ярусами ємностями для субстрату, ви конаними у вигляді похилених кільцьових по личок і кришку, яка має форму усіконовенного конусу ви пуклістю до гори. Труба нижньою частиною вста новлена в ємності з водою. В ємності розташован поплавок з встановленим на ньому електрообігрівачем. В нижній частині труби, вище рівня води, розта шован клапан. Недоліком такого пристрою є те, що трансформоване покриття з плівки кріпиться на розтяж ках до опор, мається на увазі, що необхідні додаткові будівельні конструкції, покриття з плівки не має жорсткої основи, що в сумі не забезпечує автономності роботи споруди; ві тер, коливаючи покриття, може пошкодити рослини, при піднятті чи опусканні покриття для підходу до рослин також можна їх пошкодити. А та кож до недоліку такого пристрою відноситься і те ж, що важко забезпечити мікрокрапельне зрошування, а також температур не поле в субстраті буде мати значні перепади: субстрат розміщений ближче до труби матиме більшу температуру, ніж той, що знаходиться віддалік, цей недолік буде негативно впливати при вирощуванні розсади та дрібноклубневих (ре дис) культур. Відсутнє також і штучне освітлення всередині, під покриттям. (19) Запропонований винахід відноситься до сільського господарства і може бути ви користаний для вирощування сільськогосподарських культур. Відома теплиця, яка включає несучий каркас і закріплені на його зовнішній поверхні ярусами несучі елементи для розташування в ємності з рослинами, теплообмінник, жалюзні пристрої, вентилятори, несучу світлопрозору оболонку (див. Авт свід. № 743635, МКІ A01G 9/14, 1978р.). Недоліком цієї конструкції є ве ликі енерговитрати. Відомий також пристрій для вирощування рослин, який містить розташоване на основі покриття, корпус з кришкою, на якій розташова ні ярусами контейнери з центральною внутрішньою трубою та електрообігрівачем, закріпленим в центральному каналі посуди ни (див. Авт. свід. № 1442131, МКІ A01G 9/14, 1987р.). Недоліком такого пристрою є те, що обігрів всієї рослини відбувається за умови однакової температури грун ту і надгр унтового ша ру, така конструкція пристрою затруднює рівномірну подачу во ди до коріння рослин, збір клубневих і заміну субстрату, до то го ж в процесі експлуатації, з падінням рівня води в ємності, не економічне використання електроенергії. Найбільш близьким до запропонованого винаходу технічним рішенням можна вважати пристрій для вирощування рослин, захи щена а.с.СРСР № 1709957, МКІ A01G 9/14, 9/24, 1993р. (див. патент України № 279 від 15.01 93 р.). Головною відмінністю вказаної конструкції є можливість забезпечення оптимального теплозволожуючого режиму в укритті окремо як для надгрун тової части ни рослин, так і для кореневої системи рослин за рахунок системи утворення па C2 _______________________ 40673 Задача винаходу - знешкодити вищезгадані недоліки, а саме - створити опти мальний тепловологий режим для забезпечення продуктивного вирощування розсади та дрібноклубневих, забезпечивши автономність агротехнічного пристрою. Поставлена задача досягається тим, що в пристрої для вирощування рослин, який містить покриття, корпус у вигляді тр уби з кришкою та приєднаними до неї стінки з глухими отворами; труба нижньою частиною вста новлена в ємність з водою; на воді розта шован поплавок з електрообігрівачем; на верхню частину тр уби, яка закрита конусоподібною кришкою, встановлена опора у вигляді усікновенного конусу, бо кова поверхня якого виконана із стрижнів, а до кільцьової, вер хньої основи опори закріпляється волого-воздухонепроникне покриття з плівки на каркасі, виконаним у вигляді системи кілець і спіралі, об'єднаними між собою гнучкими зв'язками (шпагат); на конусній кришці труби, всередині опори, вміщена ємність мікрокрапельного зрошення; під укриттям, навколо стінки з отворами розташовані освітлювачі. На фігурі відображено запропонований пристрій в зборі з укриттям. Запропонований пристрій містить покриття 1, підвішене до опори 2, покриття підкріплено системою кілець і спіраллю 3, корпус, який складається з труби 4 із приєднаною до неї стінки 5 з кришкою 6. Труба 4 виконана з жорсткого каркаса 7, загорнутого во лого-воздухопроникним матеріалом 8, наприклад склотканиною. Кришка 6 труби 4 виконана з герметичного матеріалу 9, наприклад плівки. Стінка, 5 виконана з жорсткого та пористого матеріалу та армірованого сіткою (металевою), з надвірного боку стінка має глухі отвори 10, виконані під кутом до труби; дном глухи х отворів служить волого-воздухопроникним покриття 8 (склотканина) труби 4. В отвори можна вкладати горшечки з субстратом або питательні палички, в котрих буде рости розсада або дрібноклубневі чи інший садівний матеріал. Ємність 11 для води виконана разом з трубою 4, для чого нижня частина труби загорнута герметичним матеріалом 12, наприклад, плівкою. В ємність для води 11 вміщено на поплавці посудину 13 з розташованим в ній електрообігрівачем 14, посуди на має в днищі отвір. В нижній части ні труби ви ще рівня води розташован клапан 15. На верхню частину тр уби встановлена опора 2, яка виконана із скріплених між собою стрижнів і кілець. На кришці 6 труби 4, всередині опори 2 встановлена ємність 16. До верхнього кільця опори 2 прикріплено трасформуєме покриття 1. Опора 2 закривається кришкою 17, яка виконана з волого-воздухонепроникного матеріалу, розташованого по жорсткому каркасу, в кришці виконані клапани 18. Під покриттям 1 розташовані освітлювачі 19. Запропонований пристрій працює наступ ним чином: При піднятому покритті 1, в глухі отво ри 10 стінки вкладають горшечки або палички; в ємність 11 наливають воду і встановлюють посудину 13; в ємність 16 наливають воду; закривають покриття 1; вмикають електрообігрівач 14, вмикають освітлювачі 19. Утворений пар підіймається по трубі 4 нагору, обігріває горшечки чи палички, які адсорбують во логу з пари; пар, стикаясь з поверхнею кришки 6, конденсується; конденсат стікає по внутрішній поверхні кришки 6 до поверхні труби 4 донизу, зволожуючи стінку 5 разом з горшечками в отворах 10. Разом з цим вода із ємності 16 крізь мікроотвори просочується в стінку 5, зволожуючи її. Підняття та опускання покриття 1 виконується за посередництвом гнучких зв'язків, які одним кінцем прикріплені до нижнього кільця покриття, проходять через горішнє кільце опори (з внутрішньої сторони покриття), а посередництвом вільного кінця гнучкого зв'язку виконується підняття та опускання покриття. 2 40673 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 40673 4
