Фізіотерапевтичний пристрій, типу катетера, для лікування хронічних уретриту та простатиту

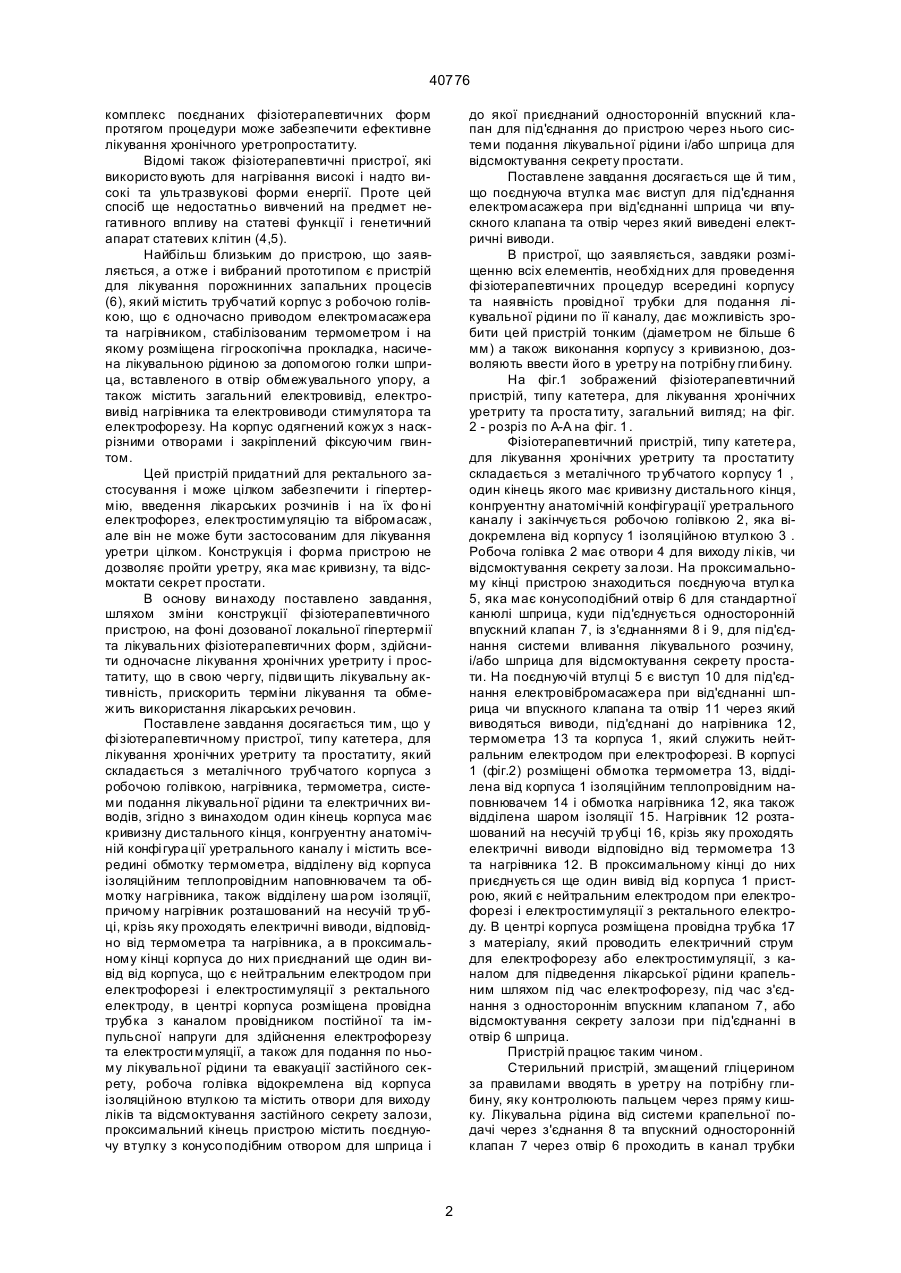

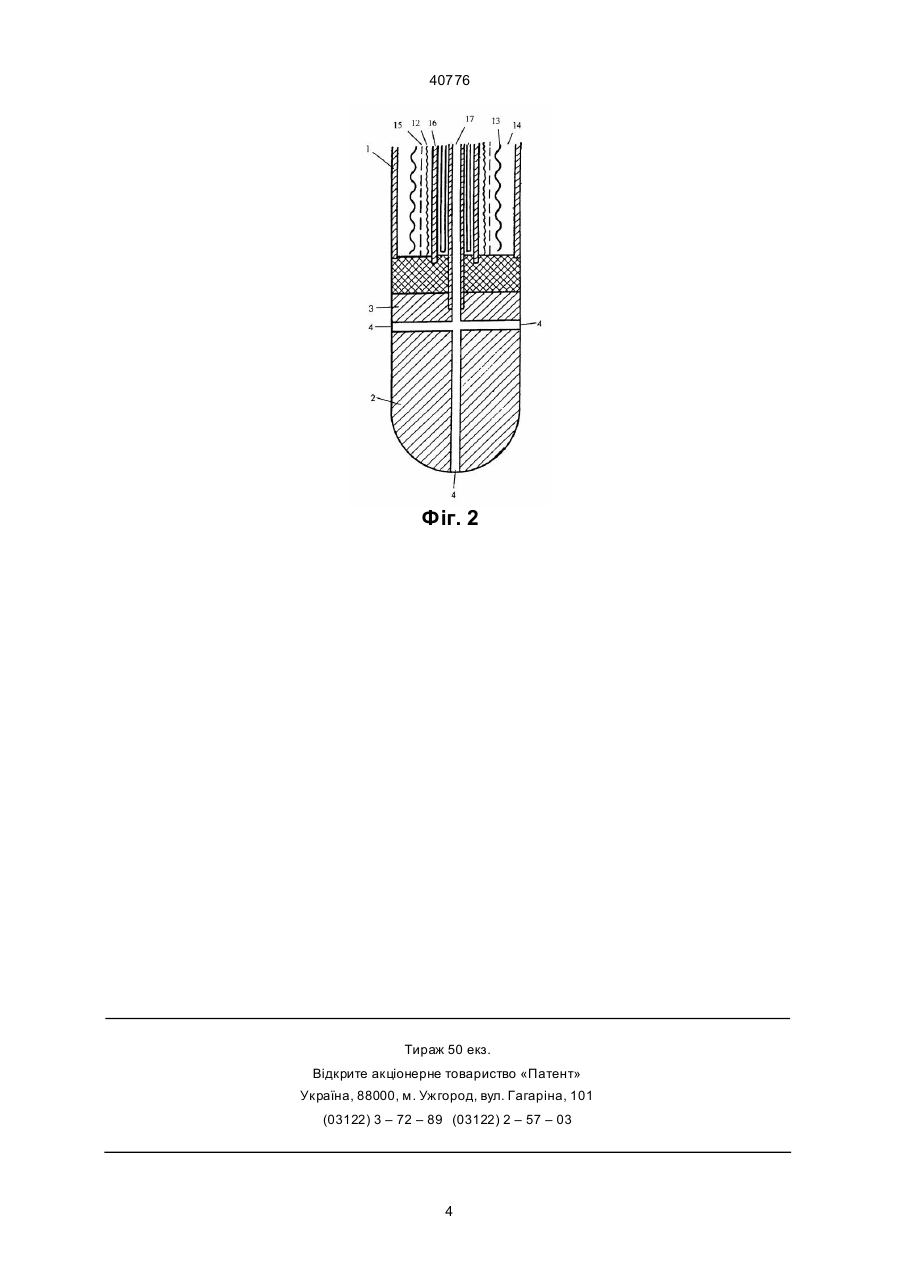

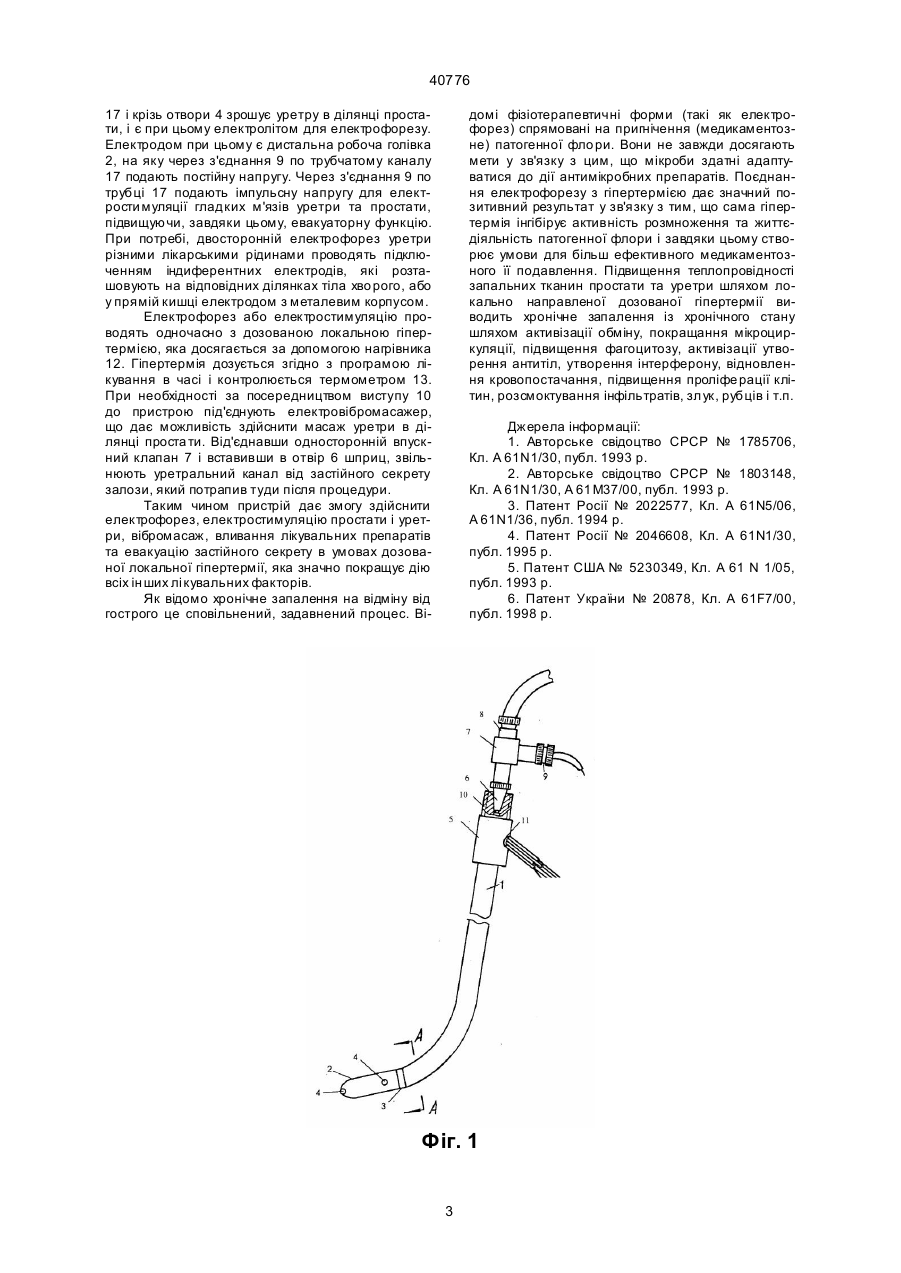

1.Фізіотерапевтичний пристрій типу катетера для лікування хронічних уретри ту та простати ту, який складається з металічного трубча того корпуса з робочою головкою, нагрівника, термометра, системи подання лікувальної рідини та електричних виводі в, який відрізняє ться тим, що один кінець корпуса має кривизну дистального кінця, конгруентну анатомічній конфігурації уретрального каналу і містить всередині обмотку термометра, відділену від корпуса ізоляційним теплопровідним наповнювачем, та обмотк у нагрівника, також відділену шаром ізоляції, причому нагрівник розташований на несучій тр убці, крізь яку проходять електричні виводи, відповідно від термометра та нагрівника, а в проксимальному кінці пристрою до них приєднаний ще один вивід А (54) ФІЗІОТЕРАП ЕВТИЧНИЙ ПРИСТРІЙ ТИПУ КАТЕТЕРА ДЛЯ ЛІКУВАННЯ ХРОНІЧНИХ УРЕТРИТУ ТА ПРОСТАТИТУ 40776 комплекс поєднаних фізіотерапевтичних форм протягом процедури може забезпечити ефективне лікування хронічного уретропростатиту. Відомі також фізіотерапевтичні пристрої, які використо вують для нагрівання високі і надто високі та ультразвукові форми енергії. Проте цей спосіб ще недостатньо вивчений на предмет негативного впливу на статеві функції і генетичний апарат статевих клітин (4,5). Найбільш близьким до пристрою, що заявляється, а отже і вибраний прототипом є пристрій для лікування порожнинних запальних процесів (6), який містить трубчатий корпус з робочою голівкою, що є одночасно приводом електромасажера та нагрівником, стабілізованим термометром і на якому розміщена гігроскопічна прокладка, насичена лікувальною рідиною за допомогою голки шприца, вставленого в отвір обмежувального упору, а також містить загальний електровивід, електровивід нагрівника та електровиводи стимулятора та електрофорезу. На корпус одягнений кожух з наскрізними отворами і закріплений фіксуючим гвинтом. Цей пристрій придатний для ректального застосування і може цілком забезпечити і гіпертермію, введення лікарських розчинів і на їх фо ні електрофорез, електростимуляцію та вібромасаж, але він не може бути застосованим для лікування уретри цілком. Конструкція і форма пристрою не дозволяє пройти уретру, яка має кривизну, та відсмоктати секрет простати. В основу ви находу поставлено завдання, шляхом зміни конструкції фі зіотерапевтичного пристрою, на фоні дозованої локальної гіпертермії та лікувальних фізіотерапевтичних форм, здійснити одночасне лікування хронічних уретриту і простатиту, що в свою чергу, підви щить лікувальну активність, прискорить терміни лікування та обмежить використання лікарських речовин. Поставлене завдання досягається тим, що у фі зіотерапевтичному пристрої, типу катетера, для лікування хронічних уретриту та простатиту, який складається з металічного трубчатого корпуса з робочою голівкою, нагрівника, термометра, системи подання лікувальної рідини та електричних виводів, згідно з винаходом один кінець корпуса має кривизну дистального кінця, конгруентну анатомічній конфі гура ції уретрального каналу і містить всередині обмотку термометра, відділену від корпуса ізоляційним теплопровідним наповнювачем та обмотку нагрівника, також відділену ша ром ізоляції, причому нагрівник розташований на несучій тр убці, крізь яку проходять електричні виводи, відповідно від термометра та нагрівника, а в проксимальному кінці корпуса до них приєднаний ще один вивід від корпуса, що є нейтральним електродом при електрофорезі і електростимуляції з ректального електроду, в центрі корпуса розміщена провідна трубка з каналом провідником постійної та імпульсної напруги для здійснення електрофорезу та електрости муляції, а також для подання по ньому лікувальної рідини та евакуації застійного секрету, робоча голівка відокремлена від корпуса ізоляційною втулкою та містить отвори для виходу ліків та відсмоктування застійного секрету залози, проксимальний кінець пристрою містить поєднуючу втулку з конусо подібним отвором для шприца і до якої приєднаний односторонній впускний клапан для під'єднання до пристрою через нього системи подання лікувальної рідини і/або шприца для відсмоктування секрету простати. Поставлене завдання досягається ще й тим, що поєднуюча втулка має виступ для під'єднання електромасажера при від'єднанні шприца чи впускного клапана та отвір через який виведені електричні виводи. В пристрої, що заявляється, завдяки розміщенню всіх елементів, необхідних для проведення фі зіотерапевтичних процедур всередині корпусу та наявність провідної трубки для подання лікувальної рідини по її каналу, дає можливість зробити цей пристрій тонким (діаметром не більше 6 мм) а також виконання корпусу з кривизною, дозволяють ввести його в уретру на потрібну гли бину. На фіг.1 зображений фізіотерапевтичний пристрій, типу катетера, для лікування хронічних уретриту та проста титу, загальний вигляд; на фіг. 2 - розріз по А-А на фіг. 1. Фізіотерапевтичний пристрій, типу катете ра, для лікування хронічних уретриту та простатиту складається з металічного тр убчатого корпусу 1 , один кінець якого має кривизну дистального кінця, конгруентну анатомічній конфігурації уретрального каналу і закінчується робочою голівкою 2, яка відокремлена від корпусу 1 ізоляційною втулкою 3 . Робоча голівка 2 має отвори 4 для виходу лі ків, чи відсмоктування секрету за лози. На проксимальному кінці пристрою знаходиться поєднуюча втулка 5, яка має конусоподібний отвір 6 для стандартної канюлі шприца, куди під'єднується односторонній впускний клапан 7, із з'єднаннями 8 і 9, для під'єднання системи вливання лікувального розчину, і/або шприца для відсмоктування секрету простати. На поєднуючій втулці 5 є виступ 10 для під'єднання електровібромасажера при від'єднанні шприца чи впускного клапана та отвір 11 через який виводяться виводи, під'єднані до нагрівника 12, термометра 13 та корпуса 1, який служить нейтральним електродом при електрофорезі. В корпусі 1 (фіг.2) розміщені обмотка термометра 13, відділена від корпуса 1 ізоляційним теплопровідним наповнювачем 14 і обмотка нагрівника 12, яка також відділена шаром ізоляції 15. Нагрівник 12 розташований на несучій тр убці 16, крізь яку проходять електричні виводи відповідно від термометра 13 та нагрівника 12. В проксимальному кінці до них приєднуєть ся ще один вивід від корпуса 1 пристрою, який є нейтральним електродом при електрофорезі і електростимуляції з ректального електроду. В центрі корпуса розміщена провідна трубка 17 з матеріалу, який проводить електричний струм для електрофорезу або електростимуляції, з каналом для підведення лікарської рідини крапельним шляхом під час електрофорезу, під час з'єднання з одностороннім впускним клапаном 7, або відсмоктування секрету залози при під'єднанні в отвір 6 шприца. Пристрій працює таким чином. Стерильний пристрій, змащений гліцерином за правилами вводять в уретру на потрібну глибину, яку контролюють пальцем через пряму кишку. Лікувальна рідина від системи крапельної подачі через з'єднання 8 та впускний односторонній клапан 7 через отвір 6 проходить в канал трубки 2 40776 17 і крізь отвори 4 зрошує уретру в ділянці простати, і є при цьому електролітом для електрофорезу. Електродом при цьому є дистальна робоча голівка 2, на яку через з'єднання 9 по трубчатому каналу 17 подають постійну напругу. Через з'єднання 9 по трубці 17 подають імпульсну напругу для електрости муляції гладких м'язів уретри та простати, підвищуючи, завдяки цьому, евакуаторну функцію. При потребі, двосторонній електрофорез уретри різними лікарськими рідинами проводять підключенням індиферентних електродів, які розташовують на відповідних ділянках тіла хво рого, або у прямій кишці електродом з металевим корпусом. Електрофорез або електростимуляцію проводять одночасно з дозованою локальною гіпертермією, яка досягається за допомогою нагрівника 12. Гіпертермія дозується згідно з програмою лікування в часі і контролюється термометром 13. При необхідності за посередництвом виступу 10 до пристрою під'єднують електровібромасажер, що дає можливість здійснити масаж уретри в ділянці проста ти. Від'єднавши односторонній впускний клапан 7 і вставивши в отвір 6 шприц, звільнюють уретральний канал від застійного секрету залози, який потрапив туди після процедури. Таким чином пристрій дає змогу здійснити електрофорез, електростимуляцію простати і уретри, вібромасаж, вливання лікувальних препаратів та евакуацію застійного секрету в умовах дозованої локальної гіпертермії, яка значно покращує дію всіх ін ших лі кувальних факторів. Як відомо хронічне запалення на відміну від гострого це сповільнений, задавнений процес. Ві домі фізіотерапевтичні форми (такі як електрофорез) спрямовані на пригнічення (медикаментозне) патогенної фло ри. Вони не завжди досягають мети у зв'язку з цим, що мікроби здатні адаптуватися до дії антимікробних препаратів. Поєднання електрофорезу з гіпертермією дає значний позитивний результат у зв'язку з тим, що сама гіпертермія інгібірує активність розмноження та життєдіяльність патогенної флори і завдяки цьому створює умови для більш ефективного медикаментозного її подавлення. Підвищення теплопровідності запальних тканин простати та уретри шляхом локально направленої дозованої гіпертермії виводить хронічне запалення із хронічного стану шляхом активізації обміну, покращання мікроциркуляції, підвищення фагоцитозу, активізації утворення антитіл, утворення інтерферону, відновлення кровопостачання, підвищення проліфе рації клітин, розсмоктування інфільтратів, злук, рубців і т.п. Джерела інформації: 1. Авторське свідоцтво СРСР № 1785706, Кл. A 61N1/30, публ. 1993 р. 2. Авторське свідоцтво СРСР № 1803148, Кл. А 61N1/30, А 61М37/00, публ. 1993 р. 3. Патент Росії № 2022577, Кл. A 61N5/06, A 61N1/36, публ. 1994 р. 4. Патент Росії № 2046608, Кл. А 61N1/30, публ. 1995 р. 5. Патент США № 5230349, Кл. А 61 N 1/05, публ. 1993 р. 6. Патент України № 20878, Кл. A 61F7/00, публ. 1998 р. Фіг. 1 3 40776 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
