Вузол кріплення трубчастого елемента решітчастої конструкції

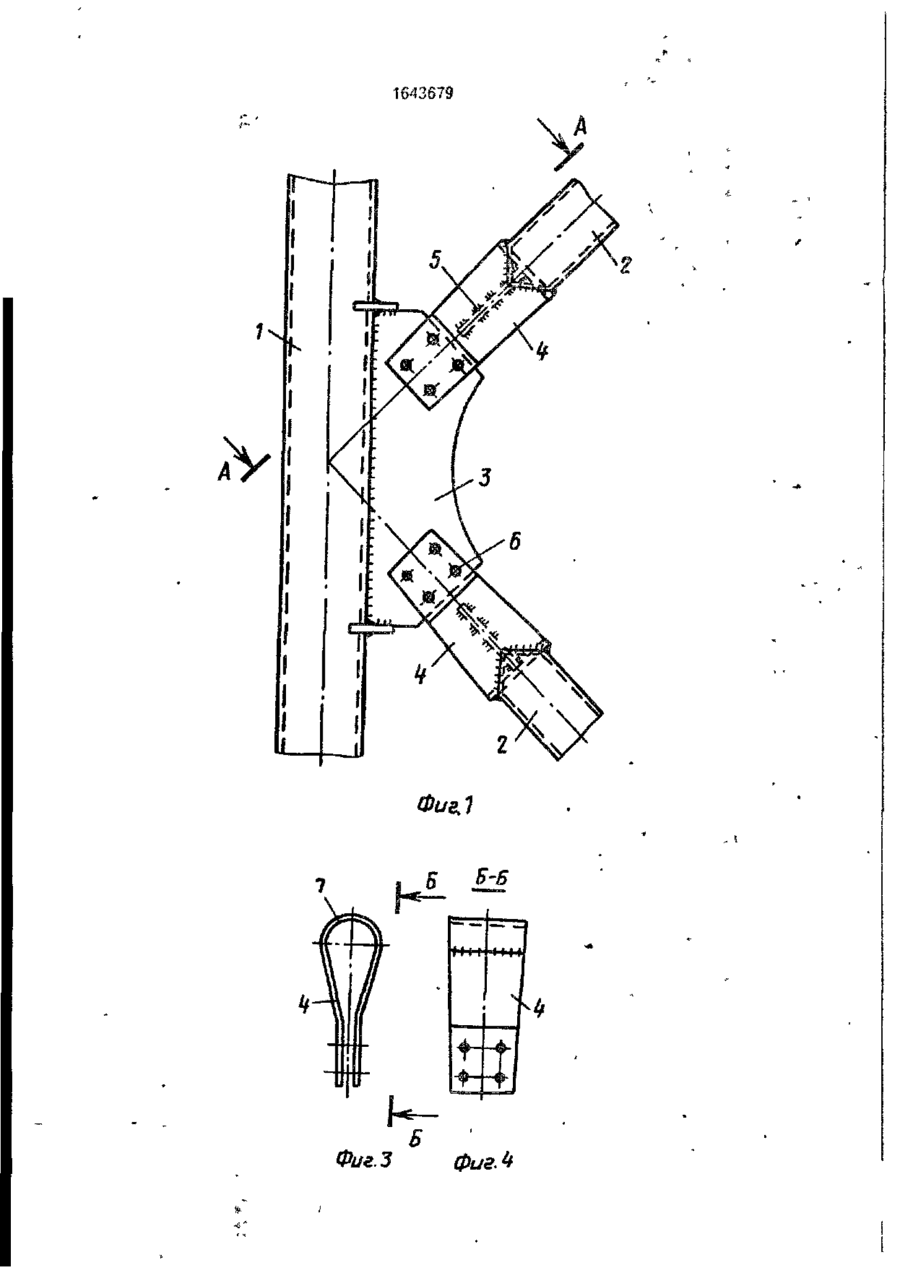

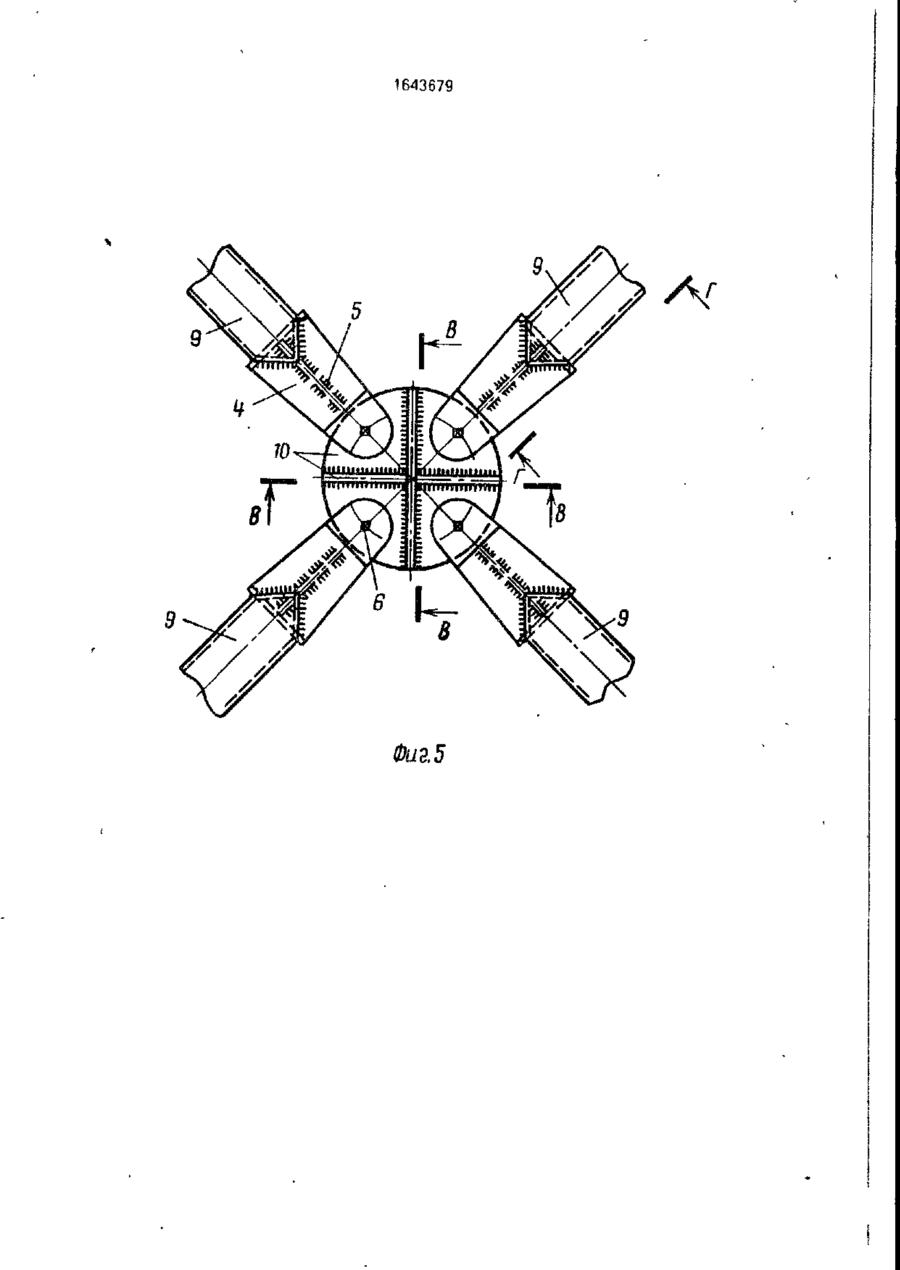

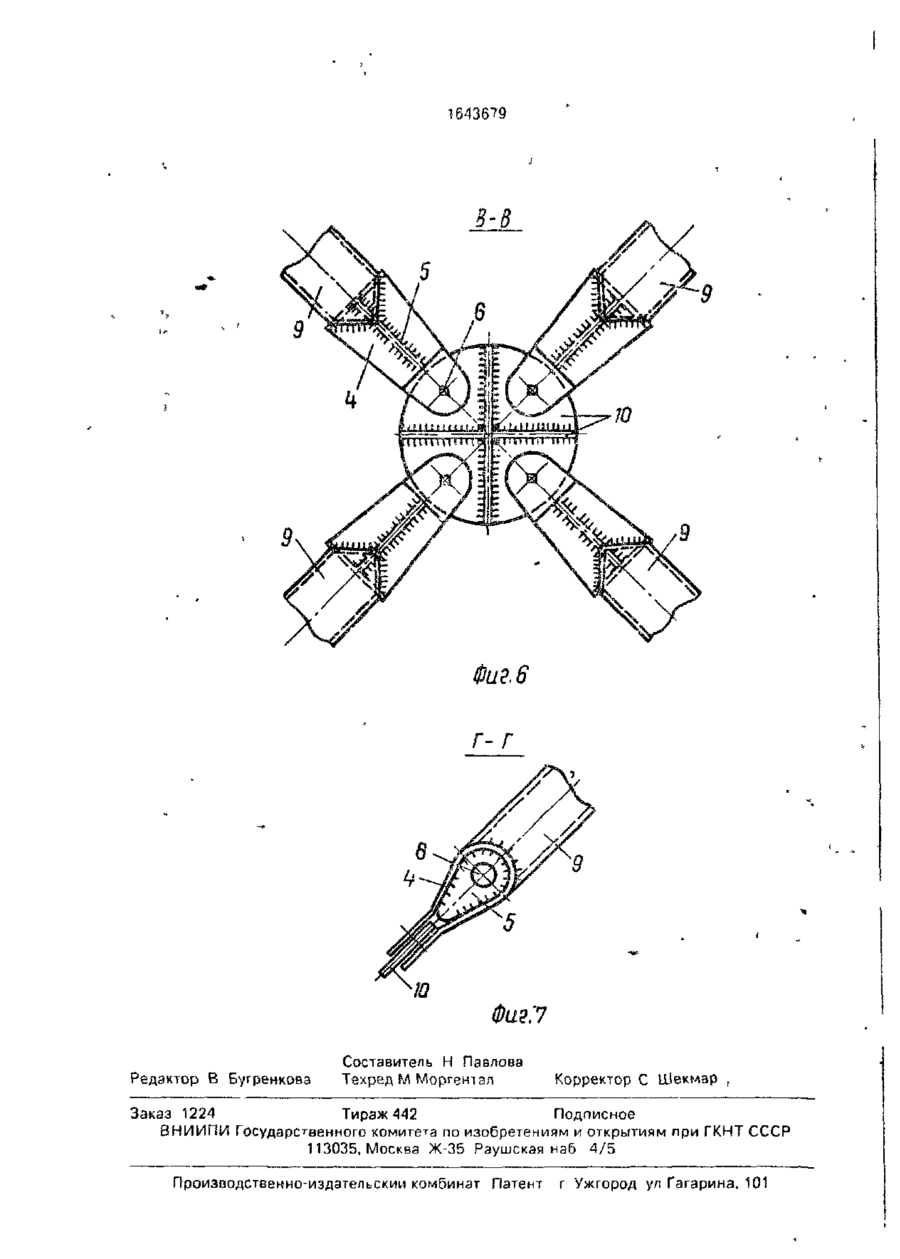

Изобретение может быть использовано при креплении трубчатых элементов решетки в различных строительных металлоконструкциях ;раскосов и распорок к поясам высотных сооружений, ферм, опор, стержней в узловых соединениях структурных конструкций и т п Целью изобретения является повышение надежности и упрощение изготовления узла. Узел крепления трубчатых раскосов 2 к поясу 1 решетчатой башни включает листовую фасонку 3 и соединительную пластину 4, которая в месте соединения с торцом раскоса 2 имеет вид петли Боковые грани соединительной пластины 4 выполнены сходящимися под острым углом к листовой фасонке 3, з между гранями соединительной пластины 4 по оси раскоса 2 установлено ребро жесткости 5. На конце соединительной пластины 4, примыкающем к листовой фасонке 3, ее грани изогнуты параллельно граням фасонки и крепятся двухсрезными болтами 6. Ребро жесткости 5 имеет отверстие 8 для стока воды. 7 ил. с*> Фиг. 1 1643679 Изобретение относится к строительству, а именно к узлам коепления трубчатых элементов решетчатых конструкций раскосов и распорок к поясам высотных сооружений, стержней стр/ктурныл конструкций, 5 элементов решетки е фермах, опорах различного назначения и других строительных металлоконструкциях Цель изобретения - повышение надежности, упрощение изготовления конструк- 10 ции. На фиг. 1 представлен узел крепления трубчатых раскосое к поясу и решетчатой башни; на фиг. 2 - разрез А-А на фиг 1, на фиг.З- соединительная пластина; на фиг 4- 15 разрез Б-Б на фиг. 3; на фиг.6 >зел крепления трубчатых стер* ней структурной конструкции, из фиг. 6 - разраз Б-В нз фиг 5; на фиг. 7 - разрез Г- Г на фиг. 5. Узел крепления к поясу 1 трубчатых рас- 20 косое 2 решетчатой башни состоит из листовой фасонки 3, прикрепленной на сварке к поясу 1, и прикрепленной к фасонке 3 с двух сторон соединительной пластины 4, Пластина 4 в месте крепления к торцу труб- ?5 чатого элемента 2 выполнена в виде петли Боковые грани соединительной пластины 4 выполнены сходящимися под острым углом к листовой фасонке 3, а между гранями соединительной пластины 4 по оси раскоса 2 30 установлено ребро 5 жесткости, охвагыааемое петлей. На другом конце соединительной пластины 4 ее г рани изогнуты параллельно граням листовой фссонки 3 с зазором для ППОТНСЇГО vu соединения деух- 35 среэными ботами 5. Соединительная пластина 4 мохет быть выполнена составной, при зтсм ее часть 7, примыкающая к юрцу трубчатого раскоса 2, изготавливается из отрезка трубу диаметром, разные или боль шим диаметра трубчатого раскоса Ребро 5 40 жесткости имеет отверстие 8 для стока воды Узел крепления трубчатых стержней 9 структурной конструкции состоит из крестообразно сваренных листовых фаспнок 10 с отверстиями дня закрепления к ним двухсоеэными болтами 6 соединительных пластин 4 Соединительные пластины 4 крепятся к трубчатым стержням 9 аналогиино узлу на фиг. 1. В данном узле обеспечивается осевая, без изгиба, передача усилий и используются деухсрезные болты Однако, увеличение радиуса изгиба соединительной пластины в месте крепления к торцу трубчатого элемента дает ооз* ожность упростить ее изготовление. Упрощается рез торца контактирующего с соединительной пластиной трубчатого элемента за счет его выполнения одним радиусом. В месте контактирования торца трубчатого элемента с соединительной пластиной осуществляется ПЛЭБНЫЙ, бесступенчатый переход одного сечения в другое, что снижает краевые напряжения при передаче усилий Формула изобретения Узел крепления трубчатого элемента решетчатой конструкции, включающий листовую фасонку и прикрепленную к ней с обеих сторон гранями соединительную пластину, о т л и ч а ю щ и й с я тем, что, с целою повышения надежности и упрощения изготовления конструкции, узел снабжен ребром жесткости, установленным между гранями соединительной ппастины по оси трубчатого элемента, причем соединительная пластина в месте крепления трубчатого элемента выполнена в виде петли, охватывающей ребро жесткости, а в месте крепления соединительной ппастины к фасонке ее грани выполнены сходящимися Фие.1 Фиг.З фигА 1643679 Фиг5 1643679 Фиг. 6 ФигУ Редактор В Бугренкова Составитель Н Павлова Техред М Моргені ал Корректоре Шекмар , Заказ 1224 Тираж 442 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва Ж-35 Раушская наб 4/5 Производственно-издательский комбинат Патент г Ужгород ул Гагарина, 101
