Розбірний повітряний змій

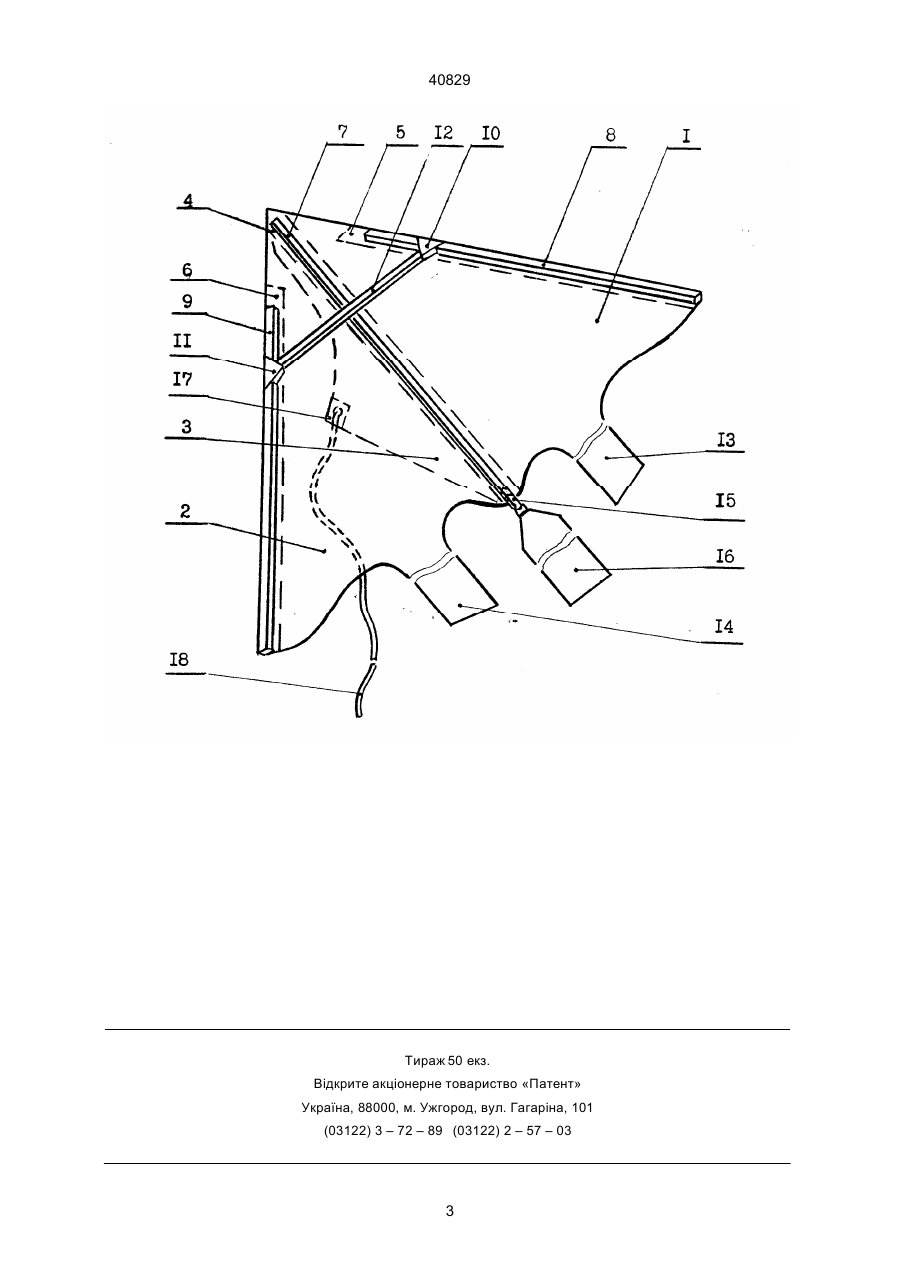

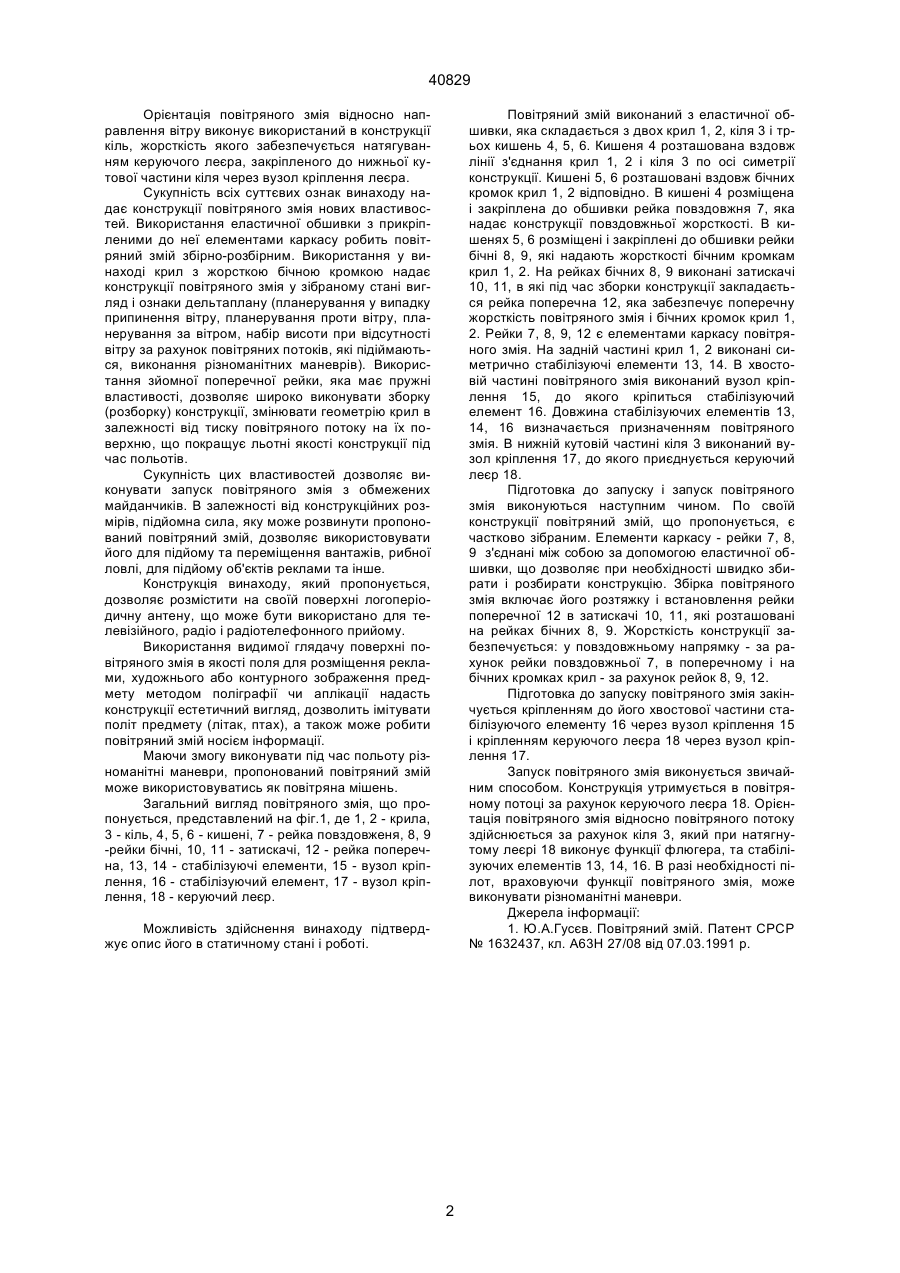

Розбірний повітряний змій, який містить обшивку, змонтовану на каркасі, що має два стержні, утворюючих хрестовину, і з'єднаних з керуючим тросом і стабілізуючим елементом, який відрізняється тим, що обшивка містить два крила, кіль і три кишені для розміщення і кріплення до неї елементів каркаса, причому одна з кишень розташована вздовж лінії з'єднання крил і кіля, а дві - вздовж бічних кромок крил, в які встановлені відповідно повздовжня рейка і бічні рейки, які мають затискачі для кріплення поперечної рейки, а стабілізуючі елементи розташовані на задній частині крил і в хвостовій частині змія, яка містить вузол кріплення стабілізуючого елемента, причому керуючий леєр закріплено до нижньої кутової частини. Досвід використання на повітряних зміях стабілізуючих елементів аналогічних вказаним показує, що вони не є універсальними і потребують індивідуального підбору в залежності від швидкості вітру, що потребує мати досвід запуску і пілотування повітряного змія і обмежує таким чином коло користувачів. Зоя (13) 40829 (11) UA Суворо орієнтована стабілізуючим елементом за направленням вітру, а також не маючи можливостей планера, вказана конструкція повітряного змія не має змоги виконання маневрів, планерування як проти вітру, так і за направленням вітру, що є малоприваблюючим. Завдання винаходу полягає в покращанні льотних якостей, підвищенні зручності у використанні та розширенні можливостей повітряного змія. Поставлене завдання вирішується тим, що в конструкції розбірного повітряного змія, що пропонується, використана еластична обшивка, яка складається з двох крил, кіля та трьох кишень для розміщення і кріплення до неї елементів каркасу. Одна з кишень розміщена вздовж лінії з'єднання крил і кілю, в якій встановлена і закріплена повздовжня рейка, яка забезпечує жорсткість конструкції повітряного змія в повздовжньому напрямку, а дві - вздовж бічних кромок крил, в яких розташовані і закріплені бічні рейки. На бічних рейках виконані затискачі для встановлення поперечної рейки, яка надає жорсткості бічним кромкам крил та забезпечує крилам необхідну геометрію, а також робить конструкцію повітряного змія збірно-розбірною. В конструкції використано три стабілізуючих елементи, довжина яких визначається призначенням повітряного змія. Два з них розташовані симетрично на задній частині крил, а один в хвостовій частині конструкції, який кріпиться до повітряного змія через вузол кріплення стабілізуючого елемента. (19) Винахід належить до виробництва літаючих іграшок, літальних апаратів тяжче повітря, а також може бути використаним у рекламній та виставочній справі. Відомий повітряний змій, якій містить обшивку, змонтовану на каркасі, що має два стержня, які утворюють хрестовину, та з'єднані з керуючим тросом і стабілізуючим елементом, де з'єднаний з керуючим тросом стержень розміщено за другим стержнем, який з'єднано з стабілізуючим елементом, при цьому, керуючий трос та стабілізуючий елемент з'єднані з обома кінцями відповідних стержнів за допомогою двох тросів [1]. Цей повітряний змій має наступні недоліки. При відсутності вітру під час запуску після примусового підіймання; під час короткочасного припинення вітру під час польотів, а також у випадку обриву стабілізуючого елемента, що викличе порушення орієнтації повітряного змія відносно направлення вітру, повітряний змій буде падати. Використання на вказаному повітряному змієві в побутових умовах обшивки заповненої гелієм важкодоступне, воднем – вибухонебезпечне, використання газонаповненої обшивки - не ремонтопридатне. А ____________________ 40829 Орієнтація повітряного змія відносно направлення вітру виконує використаний в конструкції кіль, жорсткість якого забезпечується натягуванням керуючого леєра, закріпленого до нижньої кутової частини кіля через вузол кріплення леєра. Сукупність всіх суттєвих ознак винаходу надає конструкції повітряного змія нових властивостей. Використання еластичної обшивки з прикріпленими до неї елементами каркасу робить повітряний змій збірно-розбірним. Використання у винаході крил з жорсткою бічною кромкою надає конструкції повітряного змія у зібраному стані вигляд і ознаки дельтаплану (планерування у випадку припинення вітру, планерування проти вітру, планерування за вітром, набір висоти при відсутності вітру за рахунок повітряних потоків, які підіймаються, виконання різноманітних маневрів). Використання зйомної поперечної рейки, яка має пружні властивості, дозволяє широко виконувати зборку (розборку) конструкції, змінювати геометрію крил в залежності від тиску повітряного потоку на їх поверхню, що покращує льотні якості конструкції під час польотів. Сукупність цих властивостей дозволяє виконувати запуск повітряного змія з обмежених майданчиків. В залежності від конструкційних розмірів, підйомна сила, яку може розвинути пропонований повітряний змій, дозволяє використовувати його для підйому та переміщення вантажів, рибної ловлі, для підйому об'єктів реклами та інше. Конструкція винаходу, який пропонується, дозволяє розмістити на своїй поверхні логоперіодичну антену, що може бути використано для телевізійного, радіо і радіотелефонного прийому. Використання видимої глядачу поверхні повітряного змія в якості поля для розміщення реклами, художнього або контурного зображення предмету методом поліграфії чи аплікації надасть конструкції естетичний вигляд, дозволить імітувати політ предмету (літак, птах), а також може робити повітряний змій носієм інформації. Маючи змогу виконувати під час польоту різноманітні маневри, пропонований повітряний змій може використовуватись як повітряна мішень. Загальний вигляд повітряного змія, що пропонується, представлений на фіг.1, де 1, 2 - крила, 3 - кіль, 4, 5, 6 - кишені, 7 - рейка повздовженя, 8, 9 -рейки бічні, 10, 11 - затискачі, 12 - рейка поперечна, 13, 14 - стабілізуючі елементи, 15 - вузол кріплення, 16 - стабілізуючий елемент, 17 - вузол кріплення, 18 - керуючий леєр. Повітряний змій виконаний з еластичної обшивки, яка складається з двох крил 1, 2, кіля 3 і трьох кишень 4, 5, 6. Кишеня 4 розташована вздовж лінії з'єднання крил 1, 2 і кіля 3 по осі симетрії конструкції. Кишені 5, 6 розташовані вздовж бічних кромок крил 1, 2 відповідно. В кишені 4 розміщена і закріплена до обшивки рейка повздовжня 7, яка надає конструкції повздовжньої жорсткості. В кишенях 5, 6 розміщені і закріплені до обшивки рейки бічні 8, 9, які надають жорсткості бічним кромкам крил 1, 2. На рейках бічних 8, 9 виконані затискачі 10, 11, в які під час зборки конструкції закладається рейка поперечна 12, яка забезпечує поперечну жорсткість повітряного змія і бічних кромок крил 1, 2. Рейки 7, 8, 9, 12 є елементами каркасу повітряного змія. На задній частині крил 1, 2 виконані симетрично стабілізуючі елементи 13, 14. В хвостовій частині повітряного змія виконаний вузол кріплення 15, до якого кріпиться стабілізуючий елемент 16. Довжина стабілізуючих елементів 13, 14, 16 визначається призначенням повітряного змія. В нижній кутовій частині кіля 3 виконаний вузол кріплення 17, до якого приєднується керуючий леєр 18. Підготовка до запуску і запуск повітряного змія виконуються наступним чином. По своїй конструкції повітряний змій, що пропонується, є частково зібраним. Елементи каркасу - рейки 7, 8, 9 з'єднані між собою за допомогою еластичної обшивки, що дозволяє при необхідності швидко збирати і розбирати конструкцію. Збірка повітряного змія включає його розтяжку і встановлення рейки поперечної 12 в затискачі 10, 11, які розташовані на рейках бічних 8, 9. Жорсткість конструкції забезпечується: у повздовжньому напрямку - за рахунок рейки повздовжньої 7, в поперечному і на бічних кромках крил - за рахунок рейок 8, 9, 12. Підготовка до запуску повітряного змія закінчується кріпленням до його хвостової частини стабілізуючого елементу 16 через вузол кріплення 15 і кріпленням керуючого леєра 18 через вузол кріплення 17. Запуск повітряного змія виконується звичайним способом. Конструкція утримується в повітряному потоці за рахунок керуючого леєра 18. Орієнтація повітряного змія відносно повітряного потоку здійснюється за рахунок кіля 3, який при натягнутому леєрі 18 виконує функції флюгера, та стабілізуючих елементів 13, 14, 16. В разі необхідності пілот, враховуючи функції повітряного змія, може виконувати різноманітні маневри. Джерела інформації: 1. Ю.А.Гусєв. Повітряний змій. Патент СРСР № 1632437, кл. А63Н 27/08 від 07.03.1991 p. Можливість здійснення винаходу підтверджує опис його в статичному стані і роботі. 2 40829 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 40829 4
