Спосіб отримання суміші з залізовмісного шламу та модифікуючої добавки

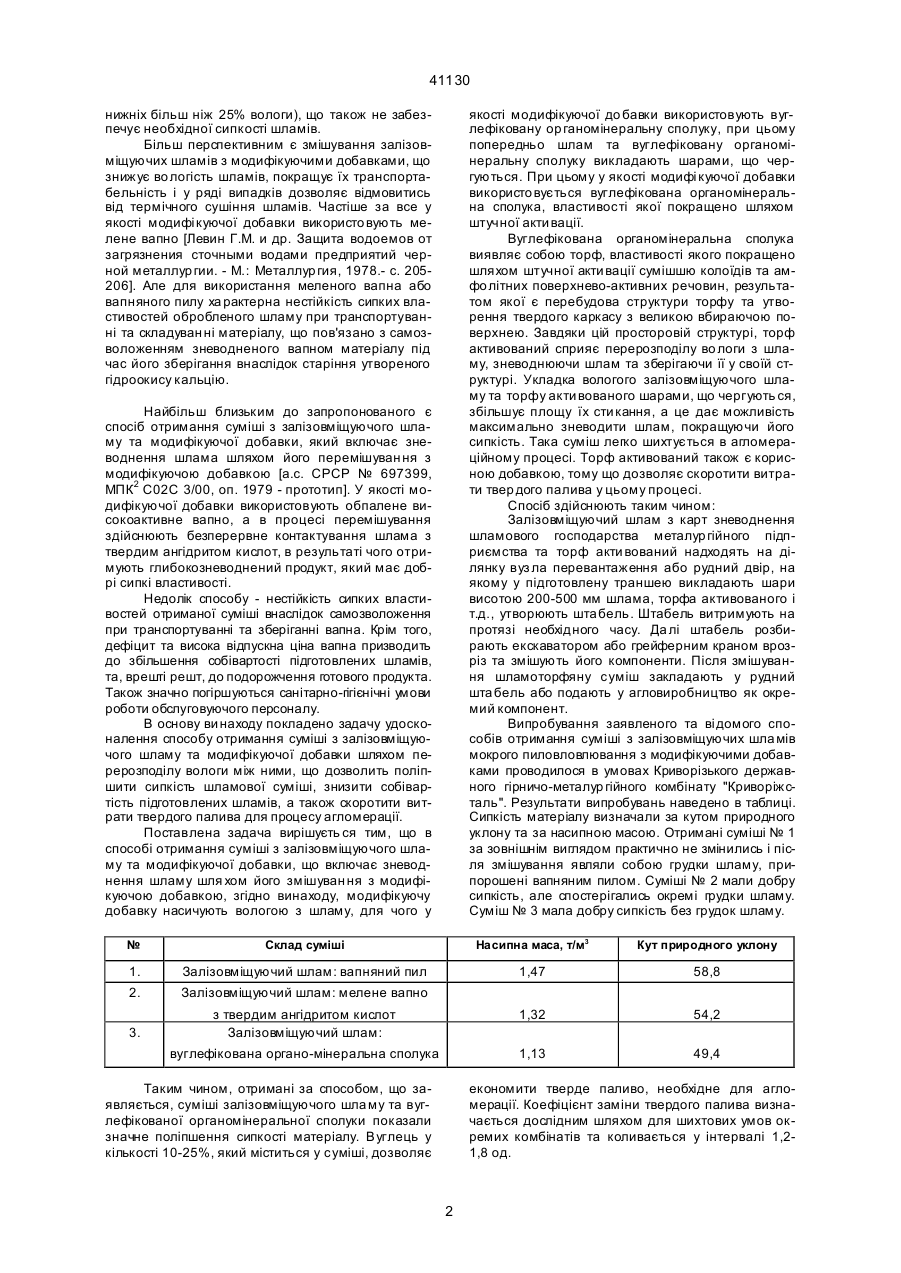

1. Спосіб отримання суміші з залізовмісного шламу та модифікуючої добавки, що включає зневоднення шламу шля хом його змішування з модифікуючою добавкою, який відрізняється тим, що модифікуючу добавку насичують воло гою з шламу, для чого як модифікуючу добавку використовують вуглефіковану органо-мінеральну сполуку, при цьому попередньо шлам та вуглефіковану органо-мінеральну сполуку викладають шарами, що чергуються. 2. Спосіб за п. 1, який відрізняється тим, що отримують суміш, використовуючи як модифікуючу добавку штучно активовану вуглефіковану органомінеральну сполуку. (19) (21) 2001021285 (22) 22.02.2001 (24) 15.08.2001 (46) 15.08.2001, Бюл. № 7, 2001 р. (72) Дубіна Олег Вікторович, Шеремет Володимир Олександрович, Гогенко Олег Олександрович, Фрадкін Лев Юхимович, Сміяненко Ігор Миколайович, Козенко Георгій Володимирович, Омесь Микола Михайлович, Кекух Анатолій Володимирович, Зусмановський Олександр Якович, Крипак Станіслав Миколайович, Котляр Михайло Ігоревич, Гришин Олег Миколайович (73) ДУБІНА ОЛЕГ ВІКТОРОВИЧ, ШЕРЕМЕТ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ГОГЕНКО ОЛЕГ ОЛЕКСАНДРОВИЧ, ФРАДКІН ЛЕВ ЮХИ МОВИЧ, СМІЯНЕНКО ІГОР МИКОЛАЙОВИЧ, КОЗЕНКО ГЕОРГІЙ ВОЛОДИМИРОВИЧ, ОМЕСЬ МИКОЛА МИ ХАЙЛОВИЧ, КЕКУХ АНАТОЛІЙ ВОЛОДИ МИРОВИЧ, ЗУСМАНОВСЬКИЙ ОЛЕКСАНДР ЯКОВИЧ, КРИПАК СТАНІСЛАВ МИКОЛАЙОВИЧ, КОТЛЯР МИХАЙЛО ІГОРЕВИЧ, ГРИШИН ОЛЕГ МИКОЛАЙОВИЧ 41130 нижніх більш ніж 25% вологи), що також не забезпечує необхідної сипкості шламів. Більш перспективним є змішування залізовміщуючих шламів з модифікуючими добавками, що знижує во логість шламів, покращує їх транспортабельність і у ряді випадків дозволяє відмовитись від термічного сушіння шламів. Частіше за все у якості модифі куючої добавки використо вують мелене вапно [Левин Г.М. и др. Защита водоемов от загрязнения сточными водами предприятий черной металлур гии. - М.: Металлур гия, 1978.- с. 205206]. Але для використання меленого вапна або вапняного пилу ха рактерна нестійкість сипких властивостей обробленого шламу при транспортуванні та складуван ні матеріалу, що пов'язано з самозволоженням зневодненого вапном матеріалу під час його зберігання внаслідок старіння утвореного гідроокису кальцію. якості модифікуючої до бавки використовують вуглефіковану ор ганомінеральну сполуку, при цьому попередньо шлам та вуглефіковану органомінеральну сполуку викладають шарами, що чергуються. При цьому у якості модифі куючої добавки використо вується вуглефікована органомінеральна сполука, властивості якої покращено шляхом штучної активації. Вуглефікована органомінеральна сполука виявляє собою торф, властивості якого покращено шляхом штучної акти вації сумішшю колоїдів та амфо літних поверхнево-активних речовин, результатом якої є перебудова структури торфу та утворення твердого каркасу з великою вбираючою поверхнею. Завдяки цій просторовій структурі, торф активований сприяє перерозподілу во логи з шламу, зневоднюючи шлам та зберігаючи її у своїй структурі. Укладка вологого залізовміщуючого шламу та торфу акти вованого шарами, що чергують ся, збільшує площу їх сти кання, а це дає можливість максимально зневодити шлам, покращуючи його сипкість. Така суміш легко шихтується в агломераційному процесі. Торф активований також є корисною добавкою, тому що дозволяє скоротити витрати твер дого палива у цьому процесі. Спосіб здійснюють таким чином: Залізовміщуючий шлам з карт зневоднення шламового господарства металур гійного підприємства та торф акти вований надходять на ділянку вуз ла перевантаження або рудний двір, на якому у підготовлену траншею викладають шари висотою 200-500 мм шлама, торфа активованого і т.д., утворюють штабель. Штабель витримують на протязі необхідного часу. Да лі штабель розбирають екскаватором або грейферним краном врозріз та змішують його компоненти. Після змішування шламоторфяну суміш закладають у рудний шта бель або подають у агловиробництво як окремий компонент. Випробування заявленого та ві домого способів отримання суміші з залізовміщуючих шла мів мокрого пиловловлювання з модифікуючими добавками проводилося в умовах Криворізького державного гірничо-металур гійного комбінату "Криворіжсталь". Результати випробувань наведено в таблиці. Сипкість матеріалу визначали за кутом природного уклону та за насипною масою. Отримані суміші № 1 за зовнішнім виглядом практично не змінились і після змішування являли собою грудки шламу, припорошені вапняним пилом. Суміші № 2 мали добру сипкість, але спостерігались окремі грудки шламу. Суміш № 3 мала добру сипкість без грудок шламу. Найбільш близьким до запропонованого є спосіб отримання суміші з залізовміщуючого шламу та модифікуючої добавки, який включає зневоднення шлама шляхом його перемішуван ня з модифікуючою добавкою [а.с. СРСР № 697399, МПК2 С02С 3/00, oп. 1979 - прототип]. У якості модифікуючої добавки використовують обпалене високоактивне вапно, а в процесі перемішування здійснюють безперервне контактування шлама з твердим ангідритом кислот, в результаті чого отримують глибокозневоднений продукт, який має добрі сипкі властивості. Недолік способу - нестійкість сипких властивостей отриманої суміші внаслідок самозволоження при транспортуванні та зберіганні вапна. Крім того, дефіцит та висока відпускна ціна вапна призводить до збільшення собівартості підготовлених шламів, та, врешті решт, до подорожчення готового продукта. Також значно погіршуються санітарно-гігієнічні умови роботи обслуговуючого персоналу. В основу ви находу покладено задачу удосконалення способу отримання суміші з залізовміщуючого шламу та модифікуючої добавки шляхом перерозподілу вологи між ними, що дозволить поліпшити сипкість шламової суміші, знизити собівартість підготовлених шламів, а також скоротити витрати твердого палива для процесу агломерації. Поставлена задача вирішуєть ся тим, що в способі отримання суміші з залізовміщуючого шламу та модифікуючої добавки, що включає зневоднення шламу шля хом його змішуван ня з модифікуючою добавкою, згідно винаходу, модифікуючу добавку насичують вологою з шламу, для чого у № Склад суміші Насипна маса, т/м3 Кут природного уклону 1. Залізовміщуючий шлам: вапняний пил 1,47 58,8 2. Залізовміщуючий шлам: мелене вапно з твердим ангідритом кислот Залізовміщуючий шлам: 1,32 54,2 3. вуглефікована органо-мінеральна сполука 1,13 49,4 Таким чином, отримані за способом, що заявляється, суміші залізовміщуючого шла му та вуглефікованої органомінеральної сполуки показали значне поліпшення сипкості матеріалу. Вуглець у кількості 10-25%, який міститься у суміші, дозволяє економити тверде паливо, необхідне для агломерації. Коефіцієнт заміни твердого палива визначається дослідним шляхом для шихтових умов окремих комбінатів та коливається у інтервалі 1,21,8 од. 2 41130 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 41130 4
