Екобезпечна композиція для фарбування нетканих матеріалів

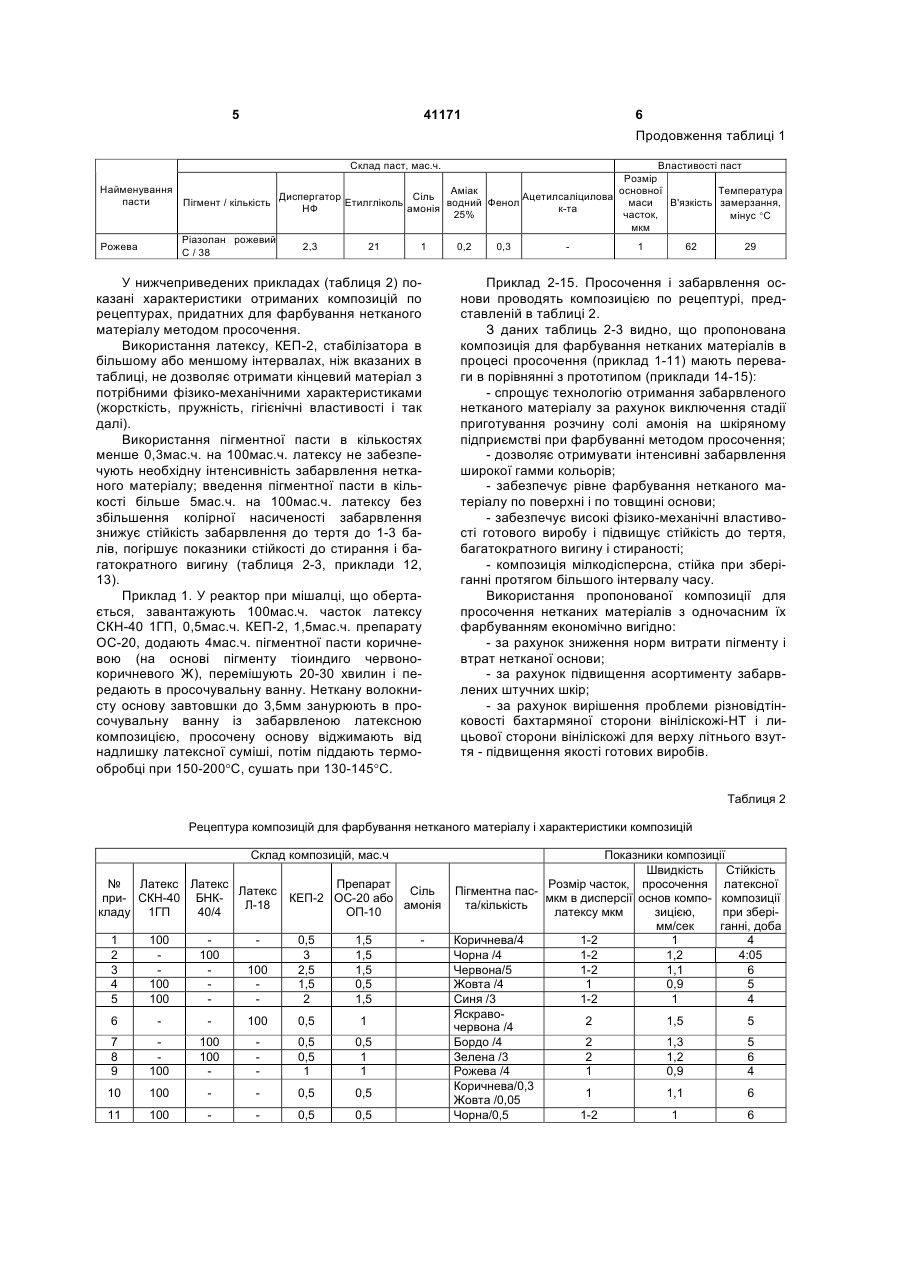

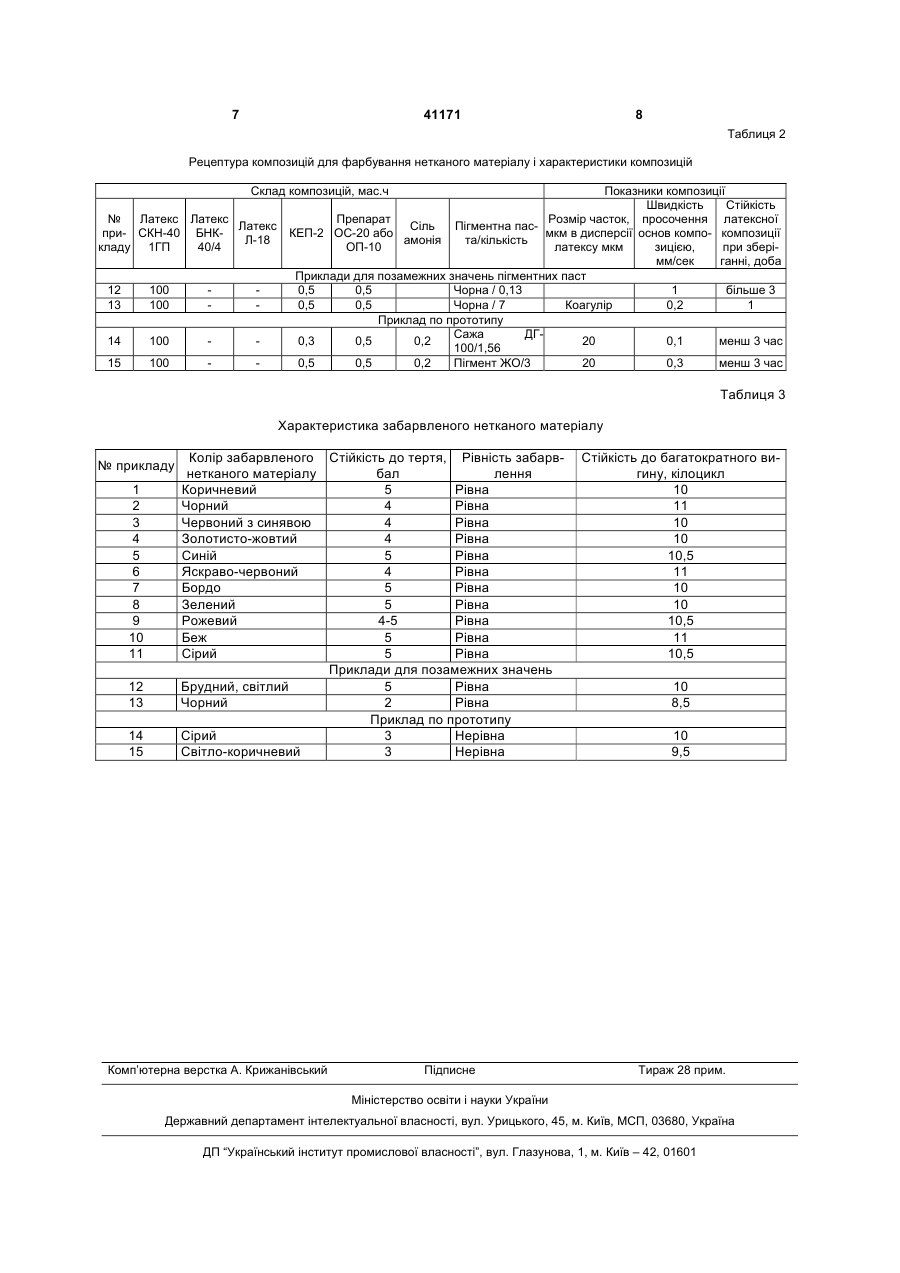

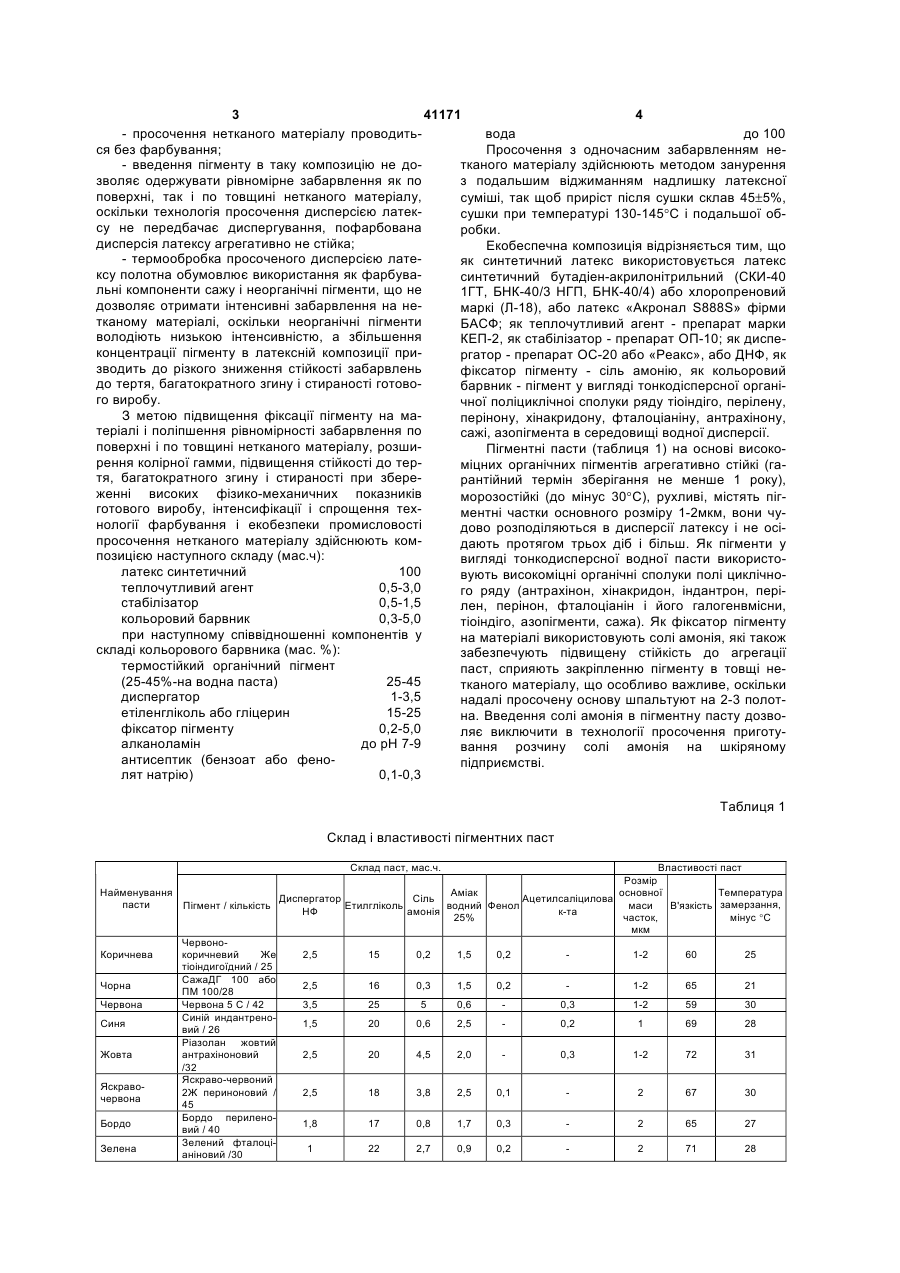

1. Екобезпечна композиція для фарбування нетканих матеріалів, що містить латекс синтетичний, теплочутливий агент, стабілізатор, кольоровий барвник, яка відрізняється тим, що містить екологічно безпечні речовини з синтетичного латексу, стабілізатора, кольорову пігментну пасту при такому співвідношенні компонентів (мас. ч.): латекс синтетичний 100 теплочутливий агент 0,5-3,0 стабілізатор 0,5-1,5 кольоровий барвник 0,3-5,0 U 2 (19) 1 3 41171 4 - просочення нетканого матеріалу проводитьвода до 100 ся без фарбування; Просочення з одночасним забарвленням не- введення пігменту в таку композицію не дотканого матеріалу здійснюють методом занурення зволяє одержувати рівномірне забарвлення як по з подальшим віджиманням надлишку латексної поверхні, так і по товщині нетканого матеріалу, суміші, так щоб приріст після сушки склав 45±5%, оскільки технологія просочення дисперсією латексушки при температурі 130-145°С і подальшої обсу не передбачає диспергування, пофарбована робки. дисперсія латексу агрегативно не стійка; Екобеспечна композиція відрізняється тим, що - термообробка просоченого дисперсією латеяк синтетичний латекс використовується латекс ксу полотна обумовлює використання як фарбувасинтетичний бутадіен-акрилонітрильний (СКИ-40 льні компоненти сажу і неорганічні пігменти, що не 1ГТ, БНК-40/3 НГП, БНК-40/4) або хлоропреновий дозволяє отримати інтенсивні забарвлення на немаркі (Л-18), або латекс «Акронал S888S» фірми тканому матеріалі, оскільки неорганічні пігменти БАСФ; як теплочутливий агент - препарат марки володіють низькою інтенсивністю, а збільшення КЕП-2, як стабілізатор - препарат ОП-10; як диспеконцентрації пігменту в латексній композиції приргатор - препарат ОС-20 або «Реакс», або ДНФ, як зводить до різкого зниження стійкості забарвлень фіксатор пігменту - сіль амонію, як кольоровий до тертя, багатократного згину і стираності готовобарвник - пігмент у вигляді тонкодісперсної органіго виробу. чної поліциклічноі сполуки ряду тіоіндіго, перілену, З метою підвищення фіксації пігменту на маперінону, хінакридону, фталоціаніну, антрахінону, теріалі і поліпшення рівномірності забарвлення по сажі, азопігмента в середовищі водної дисперсії. поверхні і по товщині нетканого матеріалу, розшиПігментні пасти (таблиця 1) на основі високорення колірної гамми, підвищення стійкості до терміцних органічних пігментів агрегативно стійкі (гатя, багатократного згину і стираності при зберерантійний термін зберігання не менше 1 року), женні високих фізико-механичних показників морозостійкі (до мінус 30°С), рухливі, містять пігготового виробу, інтенсифікації і спрощення техментні частки основного розміру 1-2мкм, вони чунології фарбування і екобезпеки промисловості дово розподіляються в дисперсії латексу і не осіпросочення нетканого матеріалу здійснюють комдають протягом трьох діб і більш. Як пігменти у позицією наступного складу (мас.ч): вигляді тонкодисперсної водної пасти використолатекс синтетичний 100 вують високоміцні органічні сполуки полі циклічнотеплочутливий агент 0,5-3,0 го ряду (антрахінон, хінакридон, індантрон, перістабілізатор 0,5-1,5 лен, перінон, фталоціанін і його галогенвмісни, кольоровий барвник 0,3-5,0 тіоіндіго, азопігменти, сажа). Як фіксатор пігменту при наступному співвідношенні компонентів у на матеріалі використовують солі амонія, які також складі кольорового барвника (мас. %): забезпечують підвищену стійкість до агрегації термостійкий органічний пігмент паст, сприяють закріпленню пігменту в товщі не(25-45%-на водна паста) 25-45 тканого матеріалу, що особливо важливе, оскільки диспергатор 1-3,5 надалі просочену основу шпальтуют на 2-3 полотетіленгліколь або гліцерин 15-25 на. Введення солі амонія в пігментну пасту дозвофіксатор пігменту 0,2-5,0 ляє виключити в технології просочення приготуалканоламін до рН 7-9 вання розчину солі амонія на шкіряному антисептик (бензоат або фенопідприємстві. лят натрію) 0,1-0,3 Таблиця 1 Склад і властивості пігментних паст Склад паст, мас.ч. Властивості паст Розмір Найменування Температура Аміак основної Диспергатор Сіль Ацетилсаліцилова пасти Пігмент / кількість Етилгліколь водний Фенол маси В'язкість замерзання, НФ амонія к-та 25% часток, мінус °С мкм ЧервоноКоричнева коричневий Же 2,5 15 0,2 1,5 0,2 1-2 60 25 тіоіндигоїдний / 25 СажаДГ 100 або Чорна 2,5 16 0,3 1,5 0,2 1-2 65 21 ПМ 100/28 Червона Червона 5 С / 42 3,5 25 5 0,6 0,3 1-2 59 30 Синій индантреноСиня 1,5 20 0,6 2,5 0,2 1 69 28 вий / 26 Ріазолан жовтий Жовта 2,5 20 4,5 2,0 0,3 1-2 72 31 антрахіноновий /32 Яскраво-червоний Яскраво2Ж периноновий / 2,5 18 3,8 2,5 0,1 2 67 30 червона 45 Бордо периленоБордо 1,8 17 0,8 1,7 0,3 2 65 27 вий / 40 Зелений фталоціЗелена 1 22 2,7 0,9 0,2 2 71 28 аніновий /30 5 41171 6 Продовження таблиці 1 Склад паст, мас.ч. Властивості паст Розмір Найменування Температура Аміак основної Диспергатор Сіль Ацетилсаліцилова пасти Пігмент / кількість Етилгліколь водний Фенол маси В'язкість замерзання, НФ амонія к-та 25% часток, мінус °С мкм Ріазолан рожевий Рожева 2,3 21 1 0,2 0,3 1 62 29 С / 38 У нижчеприведених прикладах (таблиця 2) показані характеристики отриманих композицій по рецептурах, придатних для фарбування нетканого матеріалу методом просочення. Використання латексу, КЕП-2, стабілізатора в більшому або меншому інтервалах, ніж вказаних в таблиці, не дозволяє отримати кінцевий матеріал з потрібними фізико-механічними характеристиками (жорсткість, пружність, гігієнічні властивості і так далі). Використання пігментної пасти в кількостях менше 0,3мас.ч. на 100мас.ч. латексу не забезпечують необхідну інтенсивність забарвлення нетканого матеріалу; введення пігментної пасти в кількості більше 5мас.ч. на 100мас.ч. латексу без збільшення колірної насиченості забарвлення знижує стійкість забарвлення до тертя до 1-3 балів, погіршує показники стійкості до стирання і багатократного вигину (таблиця 2-3, приклади 12, 13). Приклад 1. У реактор при мішалці, що обертається, завантажують 100мас.ч. часток латексу СКН-40 1ГП, 0,5мас.ч. КЕП-2, 1,5мас.ч. препарату ОС-20, додають 4мас.ч. пігментної пасти коричневою (на основі пігменту тіоиндиго червонокоричневого Ж), перемішують 20-30 хвилин і передають в просочувальну ванну. Неткану волокнисту основу завтовшки до 3,5мм занурюють в просочувальну ванну із забарвленою латексною композицією, просочену основу віджимають від надлишку латексної суміші, потім піддають термообробці при 150-200°С, сушать при 130-145°С. Приклад 2-15. Просочення і забарвлення основи проводять композицією по рецептурі, представленій в таблиці 2. З даних таблиць 2-3 видно, що пропонована композиція для фарбування нетканих матеріалів в процесі просочення (приклад 1-11) мають переваги в порівнянні з прототипом (приклади 14-15): - спрощує технологію отримання забарвленого нетканого матеріалу за рахунок виключення стадії приготування розчину солі амонія на шкіряному підприємстві при фарбуванні методом просочення; - дозволяє отримувати інтенсивні забарвлення широкої гамми кольорів; - забезпечує рівне фарбування нетканого матеріалу по поверхні і по товщині основи; - забезпечує високі фізико-механічні властивості готового виробу і підвищує стійкість до тертя, багатократного вигину і стираності; - композиція мілкодісперсна, стійка при зберіганні протягом більшого інтервалу часу. Використання пропонованої композиції для просочення нетканих матеріалів з одночасним їх фарбуванням економічно вигідно: - за рахунок зниження норм витрати пігменту і втрат нетканої основи; - за рахунок підвищення асортименту забарвлених штучних шкір; - за рахунок вирішення проблеми різновідтінковості бахтармяної сторони вініліскожі-НТ і лицьової сторони вініліскожі для верху літнього взуття - підвищення якості готових виробів. Таблиця 2 Рецептура композицій для фарбування нетканого матеріалу і характеристики композицій Склад композицій, мас.ч № Латекс Латекс Латекс при- СКН-40 БНКЛ-18 кладу 1ГП 40/4 1 2 3 4 5 100 100 100 100 6 7 8 9 Препарат Сіль КЕП-2 ОС-20 або амонія ОП-10 100 0,5 3 2,5 1,5 2 1,5 1,5 1,5 0,5 1,5 100 0,5 1 100 100 100 0,5 0,5 1 0,5 1 1 10 100 0,5 0,5 11 100 0,5 0,5 Показники композиції Швидкість Стійкість Розмір часток, просочення латексної Пігментна пасмкм в дисперсії основ компо- композиції та/кількість латексу мкм зицією, при зберімм/сек ганні, доба Коричнева/4 1-2 1 4 Чорна /4 1-2 1,2 4:05 Червона/5 1-2 1,1 6 Жовта /4 1 0,9 5 Синя /3 1-2 1 4 Яскраво2 1,5 5 червона /4 Бордо /4 2 1,3 5 Зелена /3 2 1,2 6 Рожева /4 1 0,9 4 Коричнева/0,3 1 1,1 6 Жовта /0,05 Чорна/0,5 1-2 1 6 7 41171 8 Таблиця 2 Рецептура композицій для фарбування нетканого матеріалу і характеристики композицій Склад композицій, мас.ч № Латекс Латекс Латекс при- СКН-40 БНКЛ-18 кладу 1ГП 40/4 12 13 100 100 14 100 15 100 Показники композиції Швидкість Стійкість Препарат Розмір часток, просочення латексної Сіль Пігментна пасмкм в дисперсії основ компо- композиції КЕП-2 ОС-20 або амонія та/кількість ОП-10 латексу мкм зицією, при зберімм/сек ганні, доба Приклади для позамежних значень пігментних паст 0,5 0,5 Чорна / 0,13 1 більше 3 0,5 0,5 Чорна / 7 Коагулір 0,2 1 Приклад по прототипу Сажа ДГ0,3 0,5 0,2 20 0,1 менш 3 час 100/1,56 0,5 0,5 0,2 Пігмент ЖО/3 20 0,3 менш 3 час Таблиця 3 Характеристика забарвленого нетканого матеріалу № прикладу 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Колір забарвленого Стійкість до тертя, Рівність забарвнетканого матеріалу бал лення Коричневий 5 Рівна Чорний 4 Рівна Червоний з синявою 4 Рівна Золотисто-жовтий 4 Рівна Синій 5 Рівна Яскраво-червоний 4 Рівна Бордо 5 Рівна Зелений 5 Рівна Рожевий 4-5 Рівна Беж 5 Рівна Сірий 5 Рівна Приклади для позамежних значень Брудний, світлий 5 Рівна Чорний 2 Рівна Приклад по прототипу Сірий 3 Нерівна Світло-коричневий 3 Нерівна Комп’ютерна верстка А. Крижанівський Підписне Стійкість до багатократного вигину, кілоцикл 10 11 10 10 10,5 11 10 10 10,5 11 10,5 10 8,5 10 9,5 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
