Профіль, в тому числі для фасадних будівельних систем

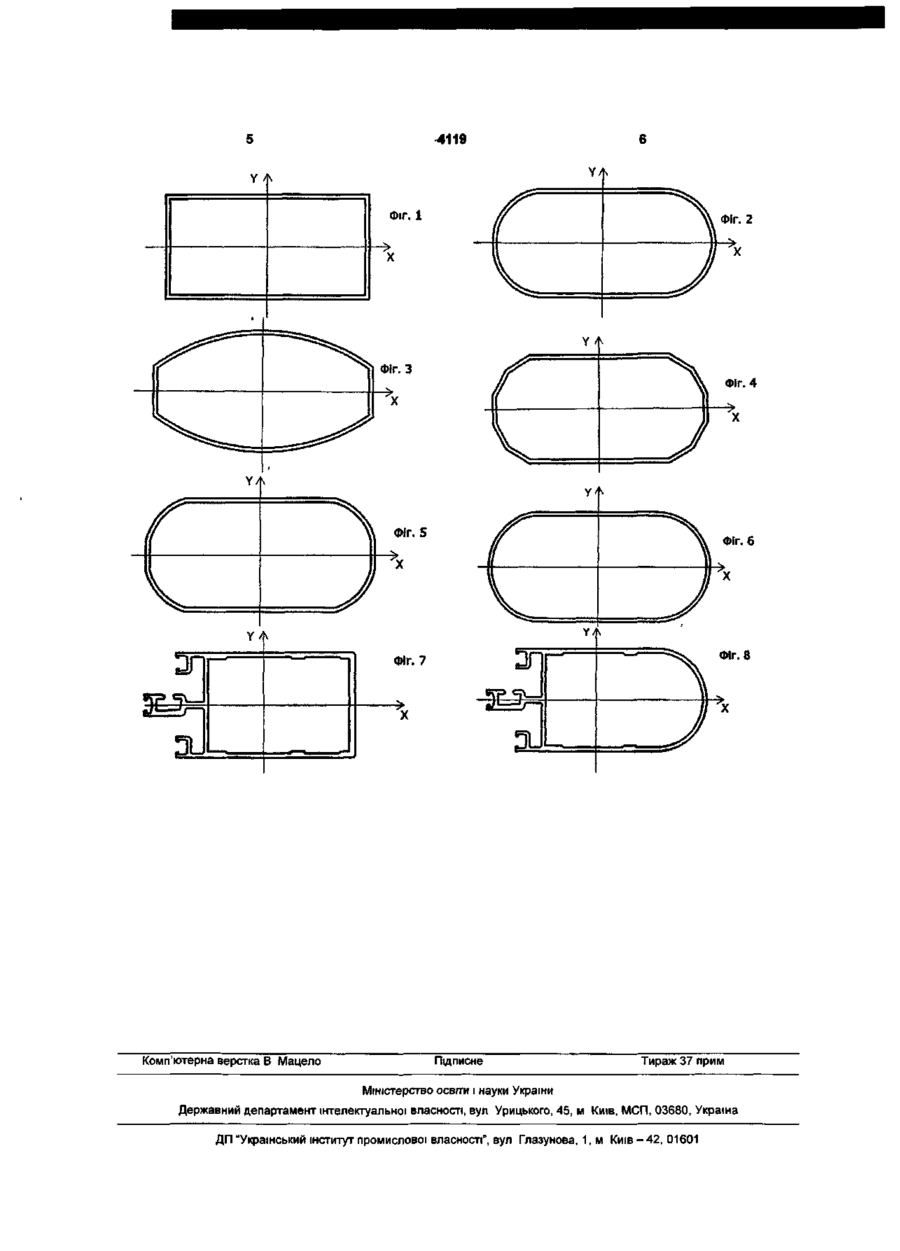

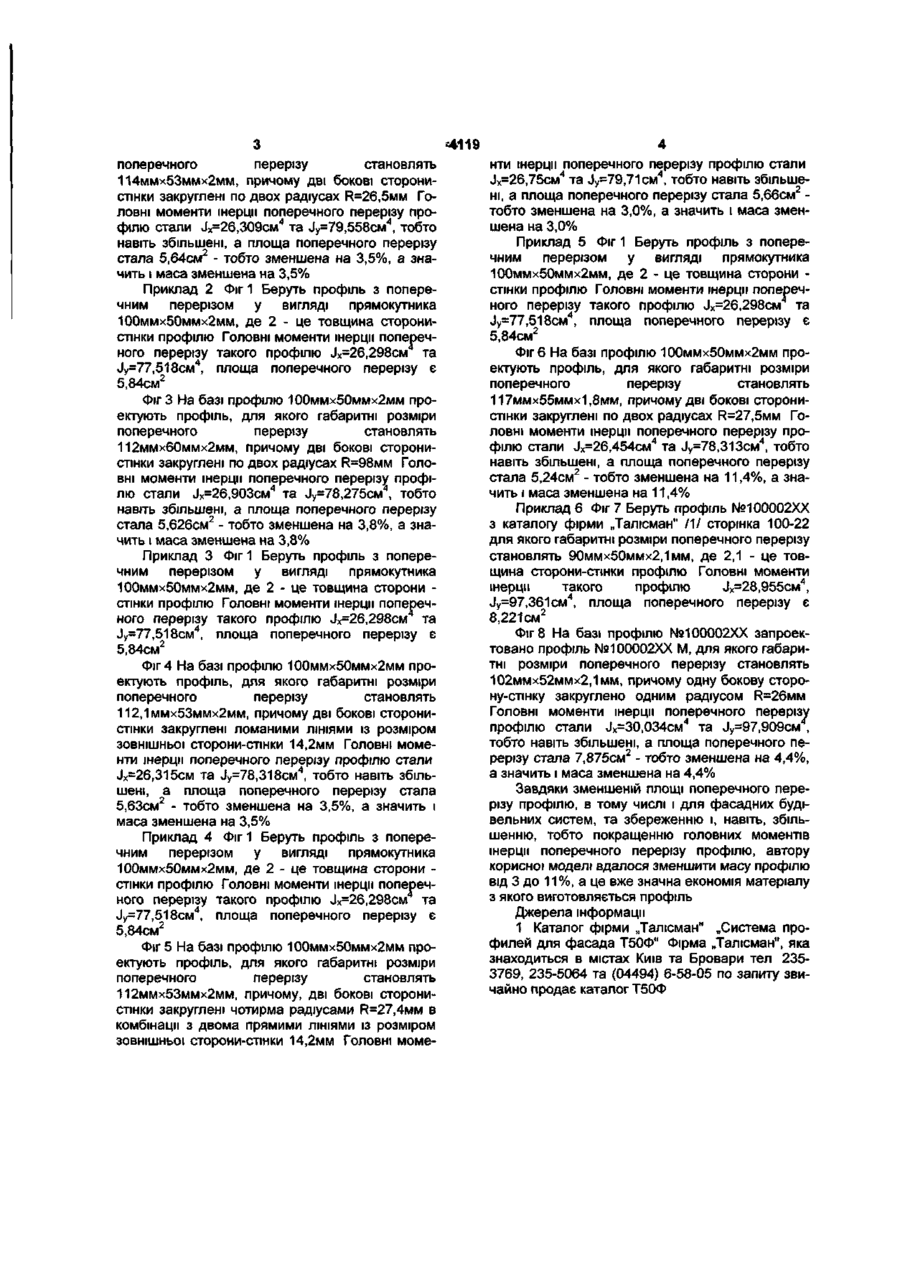

1. Профіль, в тому числі для фасадних будівельних систем, який має конкретні головні моменти інерції Jx та Jy поперечного перерізу, який відрізняється тим, що профіль в поперечному перерізі має заокруглені сторони-стінки. Корисна модель відноситься до галузі будівництва та кольорової і металургії, зокрема до виробництва профілів із алюмінієвих сплавів для будівельних фасадних систем. На Україні відомі профілі фірми „Талісман", яка знаходиться в містах Київ та Бровари. Фірма виробляє профілі із алюмінієвих сплавів для будівельної фасадної системи марки Т50Ф /1/. Недоліками профілів фірми „Талісман" є те, що вони- важкі, тобто масивні, а значить - металоємні і дорогі. В основу корисної моделі поставлено задачу шляхом зменшення площі поперечного перерізу профілю забезпечити зменшення металоємкості тобто зменшення маси профілю за рахунок вдосконалення конструкції. Профіль, в тому числі і для фасадних будівельних систем, з певними головними моментами інерції J x та J y поперечного перерізу профілю, має в цьому поперечному перерізі одну або більше сторону-стінку, заокруглену по ламаним лініям або по лініям другого порядку - коло, еліпс або по комбінації цих ліній або по комбінації ліній другого порядку і прямих ліній. Суть корисної моделі на профіль, в тому числі і для фасадних будівельних систем, в тому, що при збереженні певних конкретних головних моментів інерції Jx-відносно осі х та J y - відносно осі у поперечного перерізу профілю, цей профіль має зменшену площу поперечного перерізу, а значить і зменшену масу, завдяки тому, що попе 2. Профіль за п.1, який відрізняється тим, що має сторони-стінки, в перерізі заокруглені по лінії другого порядку. 3. Профіль за п.1, який відрізняється тим, що має сторони-стінки, в перерізі заокруглені по ламаній лінії. 4. Профіль за п.1, який відрізняється тим, що має сторони-стінки, в перерізі заокруглені по комбінації ліній другого порядку і ламаних ліній. 5. Профіль за п. 1, який відрізняється тим, що має сторони-стінки, в перерізі заокруглені по комбінації ліній другого порядку і прямих ліній. речний переріз профілю має одну або більше сторону-стінку, заокруглену по ламаним лініям або по лініям другого порядку - коло, еліпс, парабола, гіпербола або по комбінації цих ліній або по комбінації ліній другого порядку і прямих ліній. Суть корисної моделі пояснюється за допомогою креслень: Фіг.1 - переріз профілю прямокутний, Фіг.2 - переріз профілю заокруглений по меншим радіусам, Фіг.З - переріз профілю заокруглений по більшим радіусам, Фіг.4 - переріз профілю заокруглений по ламаними лініями, Фіг.5 - переріз профілю заокруглений по радіусам та прямим лініям, Фіг.6 - переріз профілю заокруглений по радіусам, Фіг.7 - переріз профілю №100002ХХ фірми „Талісман"/1/, Фіг.8 - переріз профілю №100002ХХ М, який був модернізований автором. Приклад 1. Фіг.1 Беруть профіль з поперечним перерізом у вигляді прямокутника 100ммх50ммх2мм, де 2 - це товщина сторонистінки профілю. Головні моменти інерції поперечного перерізу такого профілю J X =26,298CM та Jy=77,518cM4, площа поперечного перерізу є 5,84см2. Фіг.2 На базі профілю 100ммх50ммх2мм проектують профіль, для якого габаритні розміри поперечного перерізу становлять 114ммх53ммх2мм, причому дві бокові сторонистінки закруглені по двох радіусах R=26,5MM ГОЛОВНІ моменти інерци поперечного перерізу профілю стали J x =26,309см 4 та J y =79,558см 4 , тобто навіть збільшені, а площа поперечного перерізу стала 5,64см2 - тобто зменшена на 3,5%, а значить і маса зменшена на 3,5% Приклад 2 Фіг 1 Беруть профіль з поперечним перерізом у вигляді прямокутника 100ммх50ммх2мм, де 2 - це товщина сторонистінки профілю Головні моменти інерци поперечного перерізу такого профілю J X =26,298CM та Jy=77,518cM4, площа поперечного перерізу є 5,84см2 Фіг 3 На базі профілю 100ммх50ммх2мм проектують профіль, для якого габаритні розміри поперечного перерізу становлять 112ммх60ммх2мм, причому дві бокові сторонистінки закруглені по двох радіусах R = 9 8 M M ГОЛОВНІ моменти інерції поперечного перерізу профілю стали J X =26,903CM 4 та Jy=78,275cM4, тобто навіть збільшені, а площа поперечного перерізу стала 5,626см2 - тобто зменшена на 3,8%, а значить і маса зменшена на 3,8% Приклад 3 Фіг 1 Беруть профіль з поперечним перерізом у вигляді прямокутника 100ммх50ммх2мм, де 2 - це товщина сторони стінки профілю Головні моменти інерції поперечного перерізу такого профілю J X =26,298CM та Jy=77,518cM4, площа поперечного перерізу є 5,84см2 Фіг 4 На базі профілю 100ммх50ммх2мм проектують профіль, для якого габаритні розміри поперечного перерізу становлять 112,1ммх53ммх2мм, причому дві бокові сторонистінки закруглені ломаними ЛІНІЯМИ ІЗ розміром зовнішньої сторони-стінки 14,2мм Головні моменти інерци поперечного перерізу профілю стали J X =26,315CM та Jy=78,318cM4, тобто навіть збільшені, а площа поперечного перерізу стала 5,63см2 - тобто зменшена на 3,5%, а значить і маса зменшена на 3,5% Приклад 4 Фіг 1 Беруть профіль з поперечним перерізом у вигляді прямокутника 100ммх50ммх2мм, де 2 - це товщина сторони стінки профілю Головні моменти інерци поперечного перерізу такого профілю Jx=26,298см та Jy=77,518cM4, площа поперечного перерізу є 5,84см2 Фіг 5 На базі профілю 100ммх50ммх2мм проектують профіль, для якого габаритні розміри поперечного перерізу становлять 112ммх53ммх2мм, причому, дві бокові сторонистінки закруглені чотирма радіусами R = 2 7 , 4 M M В комбінації з двома прямими ЛІНІЯМИ ІЗ розміром зовнішньої сторони-стінки 14,2мм Головні моме нти інерци поперечного перерізу профілю стали J X =26,75CM 4 та Jy=79,71cM4, тобто навіть збільшені, а площа поперечного перерізу стала 5,66см2 тобто зменшена на 3,0%, а значить і маса зменшена на 3,0% Приклад 5 Фіг 1 Беруть профіль з поперечним перерізом у вигляді прямокутника 100ммх50ммх2мм, де 2 - це товщина сторони стінки профілю Головні моменти інерції поперечного перерізу такого профілю Jx=26,298см та Jy=77,518cM4, площа поперечного перерізу є 5,84см2 Фіг 6 На базі профілю 100ммх50ммх2мм проектують профіль, для якого габаритні розміри поперечного перерізу становлять 117ммх55ммх1,8мм, причому дві бокові сторонистінки закруглені по двох радіусах R=27,5MM ГОЛОВНІ моменти інерци поперечного перерізу профілю стали J X =26,454CM 4 та Jy=78,313cM4, тобто навіть збільшені, а площа поперечного перерізу стала 5,24см2 - тобто зменшена на 11,4%, а значить і маса зменшена на 11,4% Приклад 6 Фіг 7 Беруть профіль №100002ХХ з каталогу фірми „Талісман" /1/ сторінка 100-22 для якого габаритні розміри поперечного перерізу становлять 90ммх50ммх2,1мм, де 2,1 - це товщина сторони-стінки профілю Головні моменти інерції такого профілю Jx=28,955см4, 4 Jy=97,361cM , площа поперечного перерізу є 8,221см2 Фіг 8 На базі профілю №100002ХХ запроектовано профіль №100002ХХ М, для якого габаритні розміри поперечного перерізу становлять 102ммх52ммх2,1мм, причому одну бокову сторону-стінку закруглено одним радіусом R=26MM ГОЛОВНІ моменти інерци поперечного перерізу профілю стали Jx=30,034cM4 та Jy=97,909cM , тобто навіть збільшені, а площа поперечного перерізу стала 7,875см2 - тобто зменшена на 4,4%, а значить і маса зменшена на 4,4% Завдяки зменшеній площі поперечного перерізу профілю, в тому числі і для фасадних будівельних систем, та збереженню і, навіть, збільшенню, тобто покращенню головних моментів інерци поперечного перерізу профілю, автору корисної моделі вдалося зменшити масу профілю від 3 до 11%, а це вже значна економія матеріалу з якого виготовляється профіль Джерела інформації 1 Каталог фірми „Талісман" „Система профилей для фасада Т50Ф" Фірма „Талісман", яка знаходиться в містах Київ та Бровари тел 2353769, 235-5064 та (04494) 6-58-05 по запиту звичайно продає каталог Т50Ф YA Фіг. І Фіг. 2 Фіг. З Фіг. 4 Фіг. 5 ФГг. 6 Y /tv 2П 2П Фіг. 7 Комп'ютерна верстка В Мацело Підписне Фіг. 8 Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
