Селектор подовжніх мод з дефлектором для лазерної системи

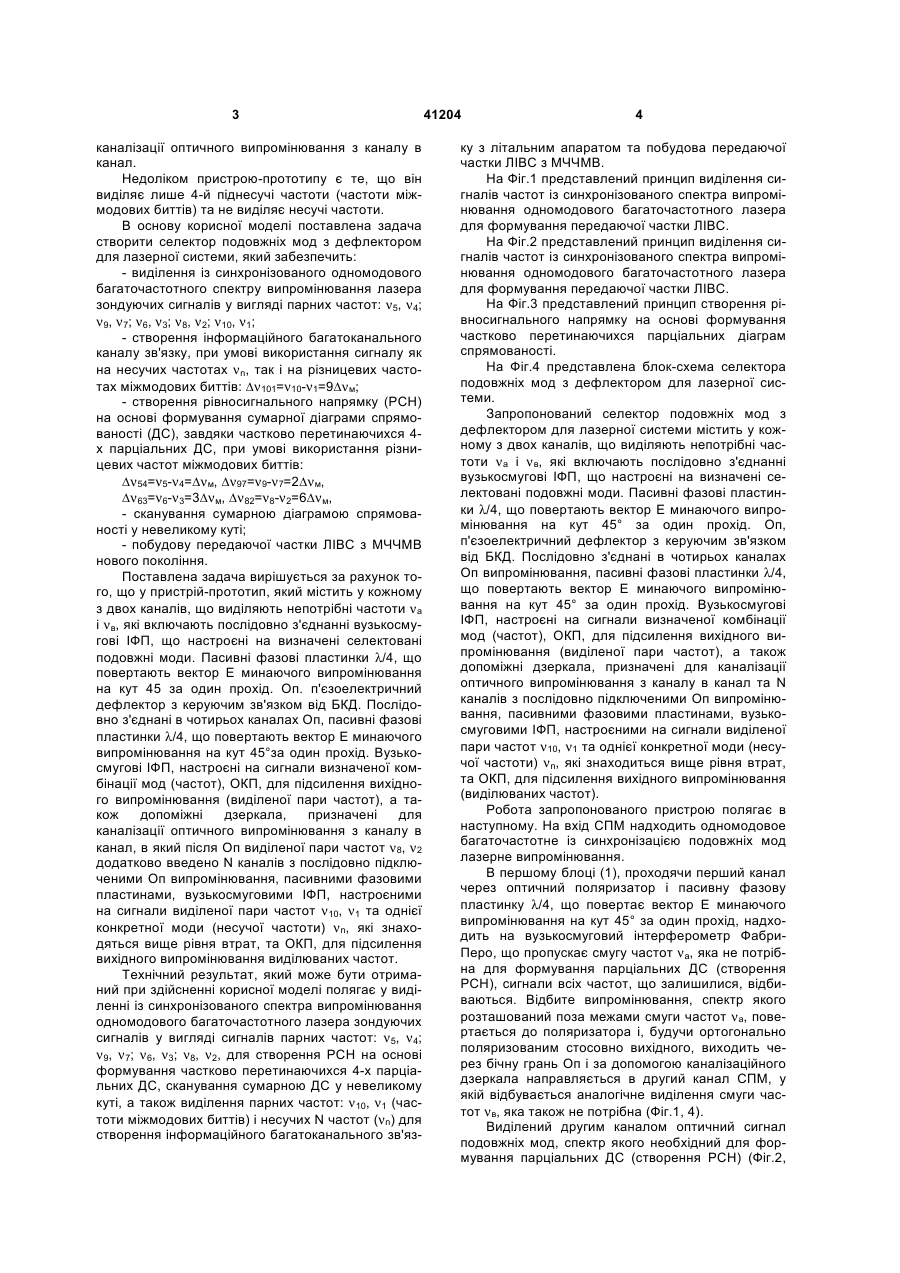

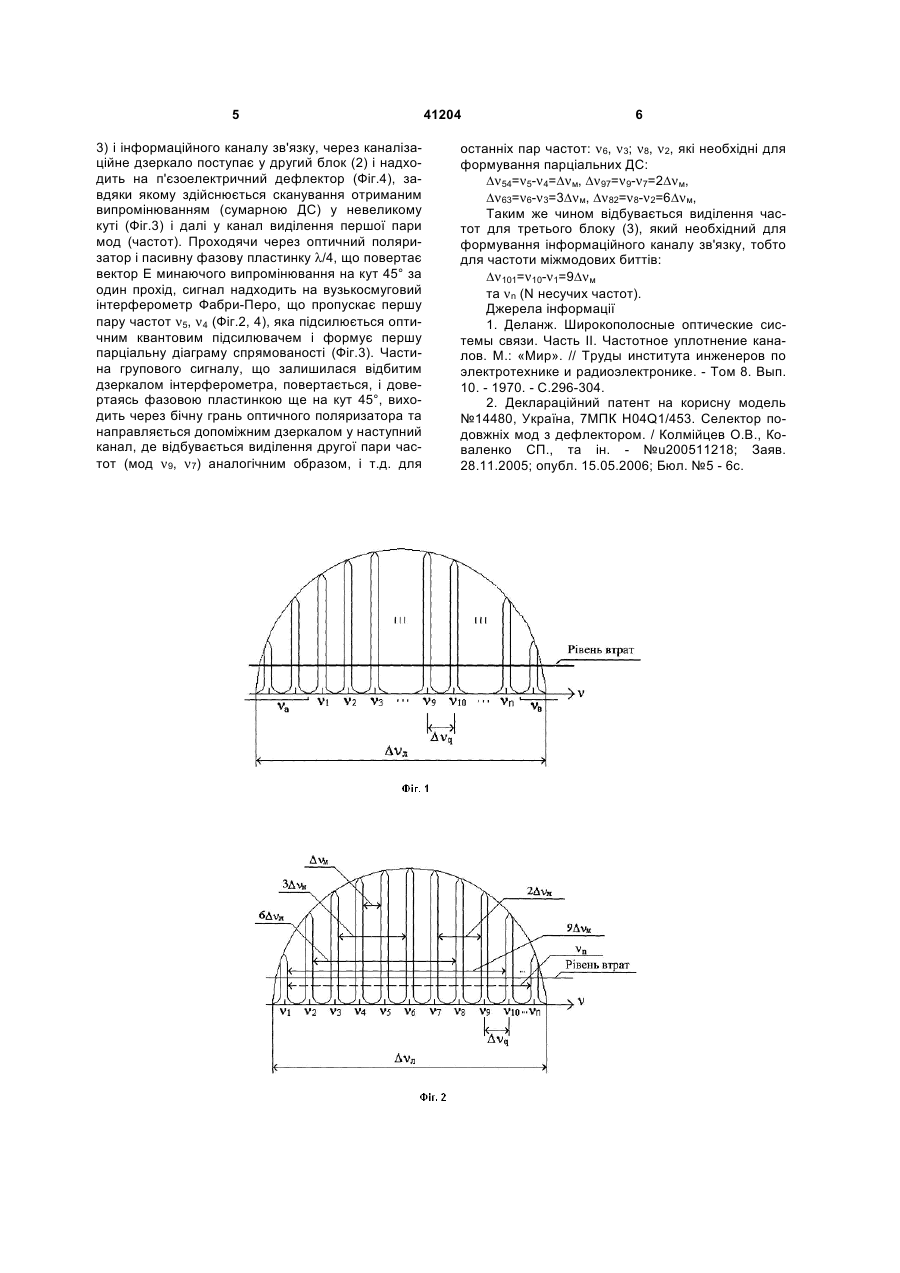

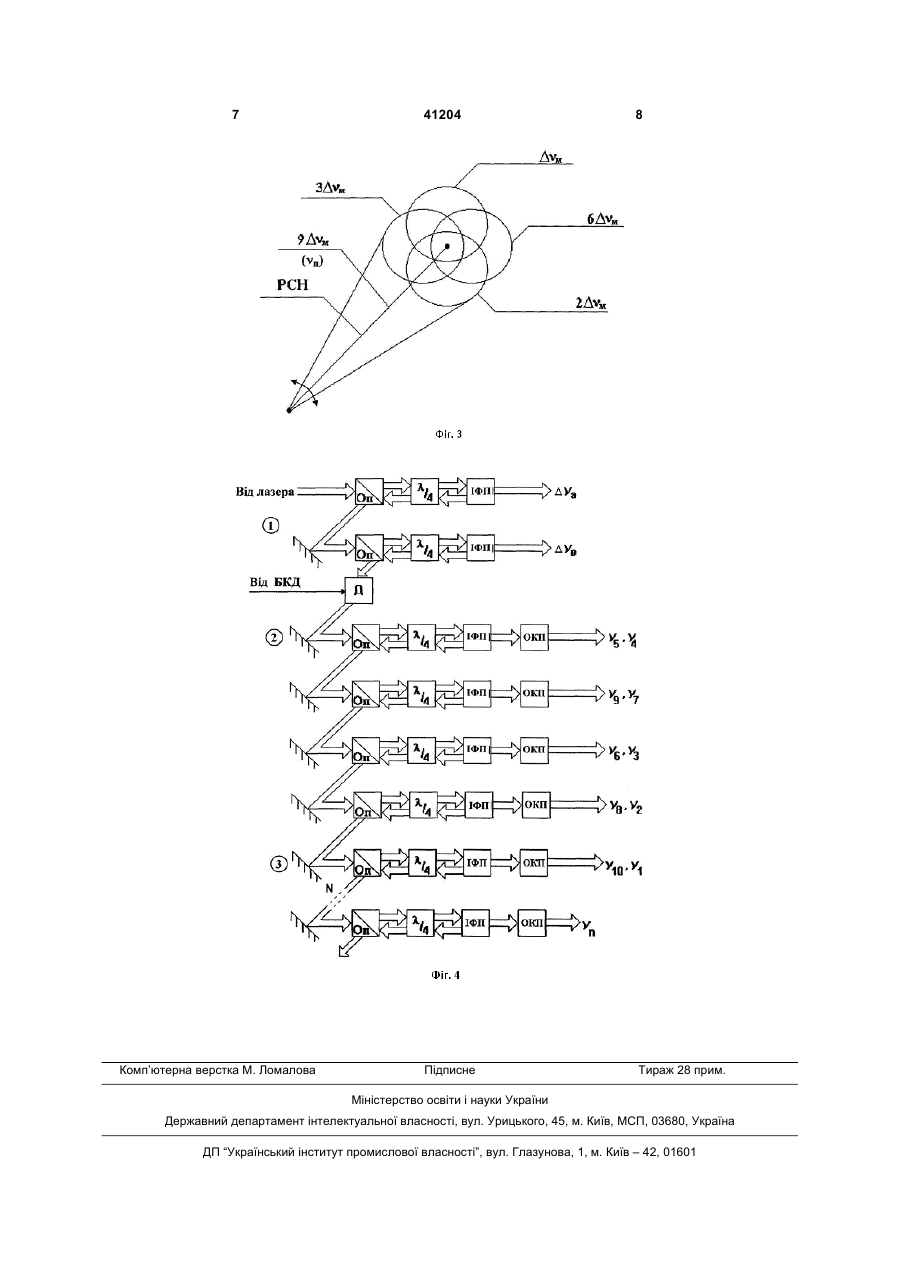

Селектор подовжніх мод з дефлектором для лазерної системи, який містить у кожному з двох каналів, що виділяють непотрібні частоти va і vв, які включають послідовно з'єднані вузькосмугові інтерферометри Фабрі-Перо (ІФП), що настроєні на визначені селектовані подовжні моди, пасивні фазові пластинки λ/4, що повертають вектор Е мина U 1 3 каналізації оптичного випромінювання з каналу в канал. Недоліком пристрою-прототипу є те, що він виділяє лише 4-й піднесучі частоти (частоти міжмодових биттів) та не виділяє несучі частоти. В основу корисної моделі поставлена задача створити селектор подовжніх мод з дефлектором для лазерної системи, який забезпечить: - виділення із синхронізованого одномодового багаточастотного спектру випромінювання лазера зондуючих сигналів у вигляді парних частот: ν5, ν4; ν9, ν7; ν6, ν3; ν8, ν2; ν10, ν1; - створення інформаційного багатоканального каналу зв'язку, при умові використання сигналу як на несучих частотах νn, так і на різницевих частотах міжмодових биттів: ∆ν101=ν10-ν1=9∆νм; - створення рівносигнального напрямку (РСН) на основі формування сумарної діаграми спрямованості (ДС), завдяки частково перетинаючихся 4х парціальних ДС, при умові використання різницевих частот міжмодових биттів: ∆ν54=ν5-ν4=∆νм, ∆ν97=ν9-ν7=2∆νм, ∆ν63=ν6-ν3=3∆νм, ∆ν82=ν8-ν2=6∆νм, - сканування сумарною діаграмою спрямованості у невеликому куті; - побудову передаючої частки ЛІВС з МЧЧМВ нового покоління. Поставлена задача вирішується за рахунок того, що у пристрій-прототип, який містить у кожному з двох каналів, що виділяють непотрібні частоти νa і νв, які включають послідовно з'єднанні вузькосмугові ІФП, що настроєні на визначені селектовані подовжні моди. Пасивні фазові пластинки λ/4, що повертають вектор Е минаючого випромінювання на кут 45 за один прохід. Оп. п'єзоелектричний дефлектор з керуючим зв'язком від БКД. Послідовно з'єднані в чотирьох каналах Оп, пасивні фазові пластинки λ/4, що повертають вектор Е минаючого випромінювання на кут 45°за один прохід. Вузькосмугові ІФП, настроєні на сигнали визначеної комбінації мод (частот), ОКП, для підсилення вихідного випромінювання (виділеної пари частот), а також допоміжні дзеркала, призначені для каналізації оптичного випромінювання з каналу в канал, в який після Оп виділеної пари частот ν8, ν2 додатково введено N каналів з послідовно підключеними Оп випромінювання, пасивними фазовими пластинами, вузькосмуговими ІФП, настроєними на сигнали виділеної пари частот ν10, ν1 та однієї конкретної моди (несучої частоти) νn, які знаходяться вище рівня втрат, та ОКП, для підсилення вихідного випромінювання виділюваних частот. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у виділенні із синхронізованого спектра випромінювання одномодового багаточастотного лазера зондуючих сигналів у вигляді сигналів парних частот: ν5, ν4; ν9, ν7; ν6, ν3; ν8, ν2, для створення РСН на основі формування частково перетинаючихся 4-х парціальних ДС, сканування сумарною ДС у невеликому куті, а також виділення парних частот: ν10, ν1 (частоти міжмодових биттів) і несучих N частот (νn) для створення інформаційного багатоканального зв'яз 41204 4 ку з літальним апаратом та побудова передаючої частки ЛІВС з МЧЧМВ. На Фіг.1 представлений принцип виділення сигналів частот із синхронізованого спектра випромінювання одномодового багаточастотного лазера для формування передаючої частки ЛІВС. На Фіг.2 представлений принцип виділення сигналів частот із синхронізованого спектра випромінювання одномодового багаточастотного лазера для формування передаючої частки ЛІВС. На Фіг.3 представлений принцип створення рівносигнального напрямку на основі формування частково перетинаючихся парціальних діаграм спрямованості. На Фіг.4 представлена блок-схема селектора подовжніх мод з дефлектором для лазерної системи. Запропонований селектор подовжніх мод з дефлектором для лазерної системи містить у кожному з двох каналів, що виділяють непотрібні частоти νa і νв, які включають послідовно з'єднанні вузькосмугові ІФП, що настроєні на визначені селектовані подовжні моди. Пасивні фазові пластинки λ/4, що повертають вектор Е минаючого випромінювання на кут 45° за один прохід. Оп, п'єзоелектричний дефлектор з керуючим зв'язком від БКД. Послідовно з'єднані в чотирьох каналах Оп випромінювання, пасивні фазові пластинки λ/4, що повертають вектор Е минаючого випромінювання на кут 45° за один прохід. Вузькосмугові ІФП, настроєні на сигнали визначеної комбінації мод (частот), ОКП, для підсилення вихідного випромінювання (виділеної пари частот), а також допоміжні дзеркала, призначені для каналізації оптичного випромінювання з каналу в канал та N каналів з послідовно підключеними Оп випромінювання, пасивними фазовими пластинами, вузькосмуговими ІФП, настроєними на сигнали виділеної пари частот ν10, ν1 та однієї конкретної моди (несучої частоти) νn, які знаходиться вище рівня втрат, та ОКП, для підсилення вихідного випромінювання (виділюваних частот). Робота запропонованого пристрою полягає в наступному. На вхід СПМ надходить одномодовое багаточастотне із синхронізацією подовжніх мод лазерне випромінювання. В першому блоці (1), проходячи перший канал через оптичний поляризатор і пасивну фазову пластинку λ/4, що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, надходить на вузькосмуговий інтерферометр ФабриПеро, що пропускає смугу частот νa, яка не потрібна для формування парціальних ДС (створення РСН), сигнали всіх частот, що залишилися, відбиваються. Відбите випромінювання, спектр якого розташований поза межами смуги частот νa, повертається до поляризатора і, будучи ортогонально поляризованим стосовно вихідного, виходить через бічну грань Оп і за допомогою каналізаційного дзеркала направляється в другий канал СПМ, у якій відбувається аналогічне виділення смуги частот νв, яка також не потрібна (Фіг.1, 4). Виділений другим каналом оптичний сигнал подовжніх мод, спектр якого необхідний для формування парціальних ДС (створення РСН) (Фіг.2, 5 3) і інформаційного каналу зв'язку, через каналізаційне дзеркало поступає у другий блок (2) і надходить на п'єзоелектричний дефлектор (Фіг.4), завдяки якому здійснюється сканування отриманим випромінюванням (сумарною ДС) у невеликому куті (Фіг.3) і далі у канал виділення першої пари мод (частот). Проходячи через оптичний поляризатор і пасивну фазову пластинку λ/4, що повертає вектор Е минаючого випромінювання на кут 45° за один прохід, сигнал надходить на вузькосмуговий інтерферометр Фабри-Перо, що пропускає першу пару частот ν5, ν4 (Фіг.2, 4), яка підсилюється оптичним квантовим підсилювачем і формує першу парціальну діаграму спрямованості (Фіг.3). Частина групового сигналу, що залишилася відбитим дзеркалом інтерферометра, повертається, і довертаясь фазовою пластинкою ще на кут 45°, виходить через бічну грань оптичного поляризатора та направляється допоміжним дзеркалом у наступний канал, де відбувається виділення другої пари частот (мод ν9, ν7) аналогічним образом, і т.д. для 41204 6 останніх пар частот: ν6, ν3; ν8, ν2, які необхідні для формування парціальних ДС: ∆ν54=ν5-ν4=∆νм, ∆ν97=ν9-ν7=2∆νм, ∆ν63=ν6-ν3=3∆νм, ∆ν82=ν8-ν2=6∆νм, Таким же чином відбувається виділення частот для третього блоку (3), який необхідний для формування інформаційного каналу зв'язку, тобто для частоти міжмодових биттів: ∆ν101=ν10-ν1=9∆νм та νn (N несучих частот). Джерела інформації 1. Деланж. Широкополосные оптические системы связи. Часть II. Частотное уплотнение каналов. М.: «Мир». // Труды института инженеров по электротехнике и радиоэлектронике. - Том 8. Вып. 10. - 1970. - С.296-304. 2. Деклараційний патент на корисну модель №14480, Україна, 7МПК H04Q1/453. Селектор подовжніх мод з дефлектором. / Колмійцев О.В., Коваленко СП., та ін. - №u200511218; Заяв. 28.11.2005; опубл. 15.05.2006; Бюл. №5 - 6с. 7 Комп’ютерна верстка М. Ломалова 41204 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
