Ізотермічний фургон транспортного засобу
Номер патенту: 41365
Опубліковано: 25.05.2009
Формула / Реферат
Ізотермічний фургон транспортного засобу, що містить акумулятори холоду або тепла, які являють собою резервуари, заповнені теплоносієм, та кріпильні пристрої для них, який відрізняється тим, що кріпильні пристрої виконано як напрямні з упорами, а акумулятори холоду або тепла, встановлені в цих напрямних, є прямокутними паралелепіпедами, на протилежних сторонах яких змонтовані відкидні або висувні ручки з фіксаторами, а на інших сторонах закріплені металеві штаби або пластини.
Текст

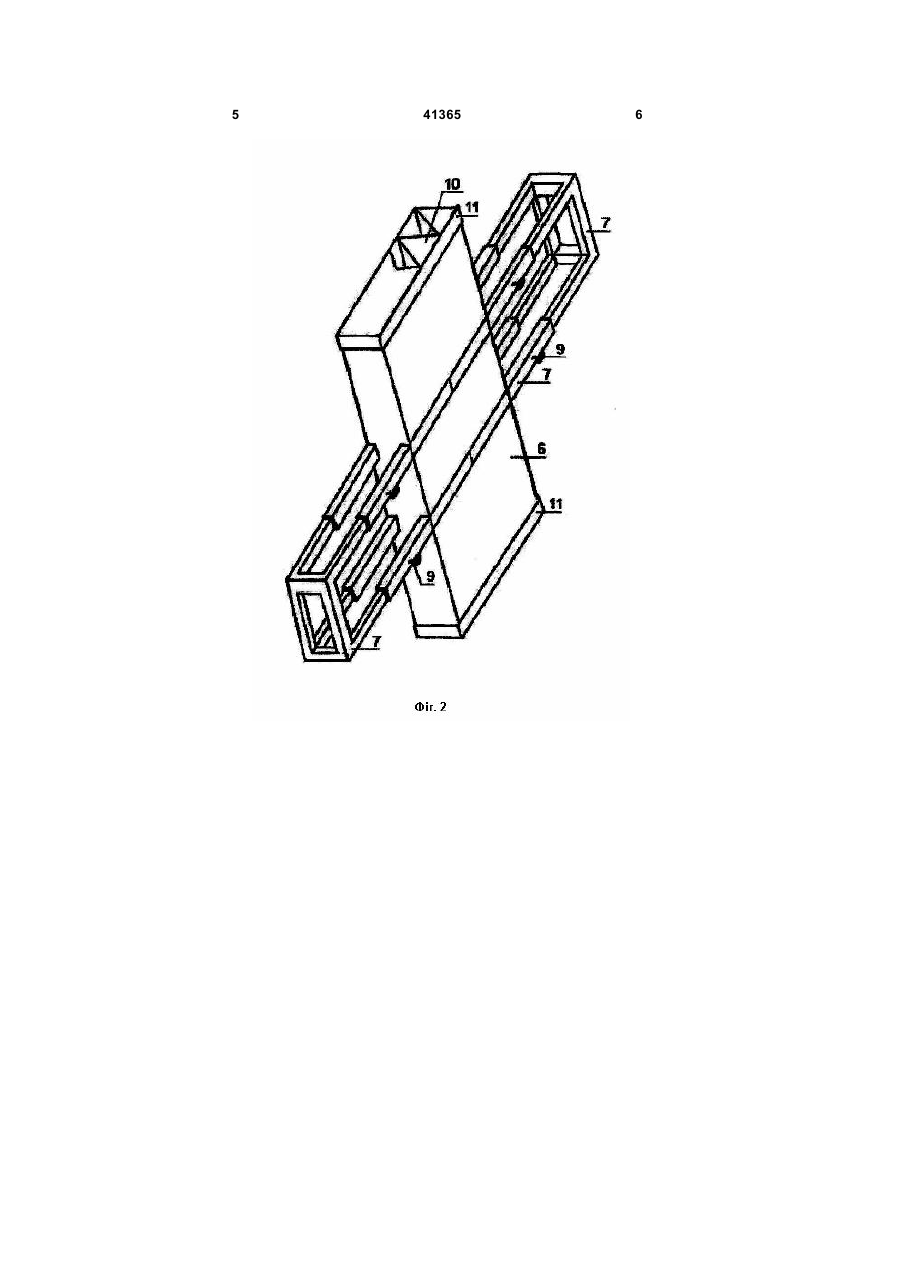

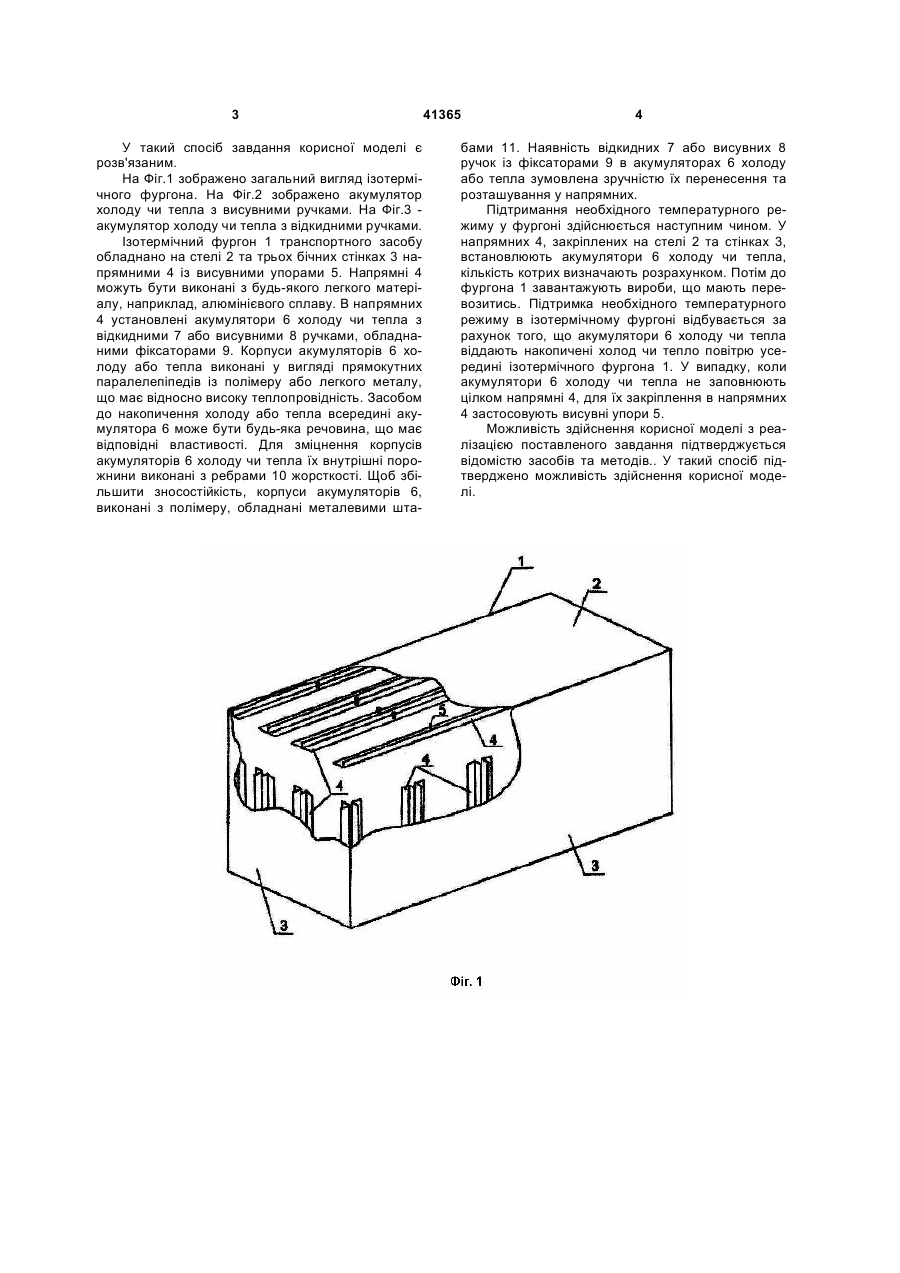

Ізотермічний фургон транспортного засобу, що містить акумулятори холоду або тепла, які яв 3 У такий спосіб завдання корисної моделі є розв'язаним. На Фіг.1 зображено загальний вигляд ізотермічного фургона. На Фіг.2 зображено акумулятор холоду чи тепла з висувними ручками. На Фіг.3 акумулятор холоду чи тепла з відкидними ручками. Ізотермічний фургон 1 транспортного засобу обладнано на стелі 2 та трьох бічних стінках 3 напрямними 4 із висувними упорами 5. Напрямні 4 можуть бути виконані з будь-якого легкого матеріалу, наприклад, алюмінієвого сплаву. В напрямних 4 установлені акумулятори 6 холоду чи тепла з відкидними 7 або висувними 8 ручками, обладнаними фіксаторами 9. Корпуси акумуляторів 6 холоду або тепла виконані у вигляді прямокутних паралелепіпедів із полімеру або легкого металу, що має відносно високу теплопровідність. Засобом до накопичення холоду або тепла всередині акумулятора 6 може бути будь-яка речовина, що має відповідні властивості. Для зміцнення корпусів акумуляторів 6 холоду чи тепла їх внутрішні порожнини виконані з ребрами 10 жорсткості. Щоб збільшити зносостійкість, корпуси акумуляторів 6, виконані з полімеру, обладнані металевими шта 41365 4 бами 11. Наявність відкидних 7 або висувних 8 ручок із фіксаторами 9 в акумуляторах 6 холоду або тепла зумовлена зручністю їх перенесення та розташування у напрямних. Підтримання необхідного температурного режиму у фургоні здійснюється наступним чином. У напрямних 4, закріплених на стелі 2 та стінках 3, встановлюють акумулятори 6 холоду чи тепла, кількість котрих визначають розрахунком. Потім до фургона 1 завантажують вироби, що мають перевозитись. Підтримка необхідного температурного режиму в ізотермічному фургоні відбувається за рахунок того, що акумулятори 6 холоду чи тепла віддають накопичені холод чи тепло повітрю усередині ізотермічного фургона 1. У випадку, коли акумулятори 6 холоду чи тепла не заповнюють цілком напрямні 4, для їх закріплення в напрямних 4 застосовують висувні упори 5. Можливість здійснення корисної моделі з реалізацією поставленого завдання підтверджується відомістю засобів та методів.. У такий спосіб підтверджено можливість здійснення корисної моделі. 5 41365 6 7 Комп’ютерна верстка А. Крулевський 41365 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInsulated van of transport vehicle
Автори англійськоюDiehtiev Valerii Mykhailovych, Shalimov Ihor Olehovych
Назва патенту російськоюИзотермический фургон транспортного средства
Автори російськоюДегтев Валерий Михайлович, Шалимов Игорь Олегович
МПК / Мітки
МПК: B60P 3/20
Мітки: ізотермічний, фургон, засобу, транспортного
