Напівавтоматична установка “spreader bridge” для нанесення топінгу на свіжопокладений бетон

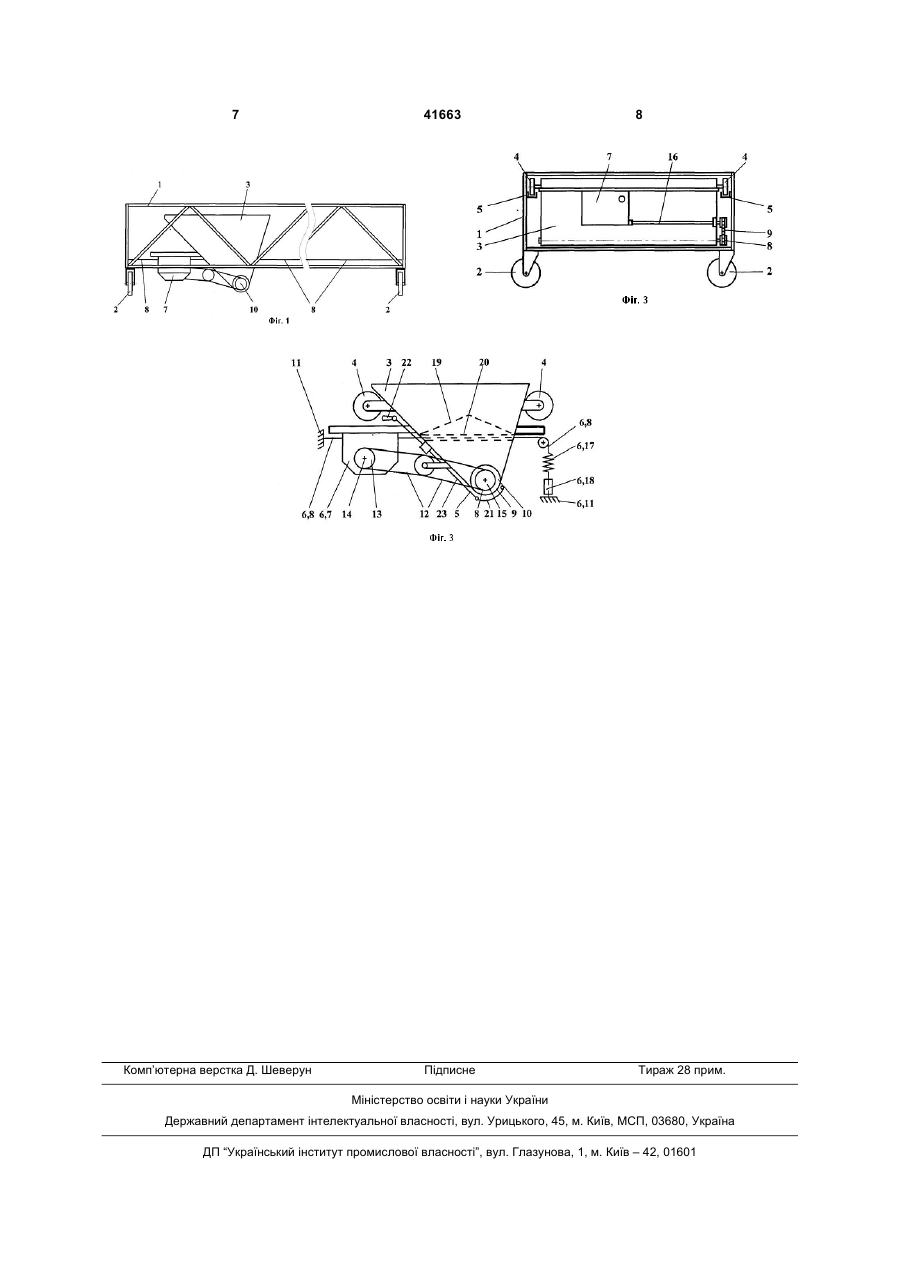

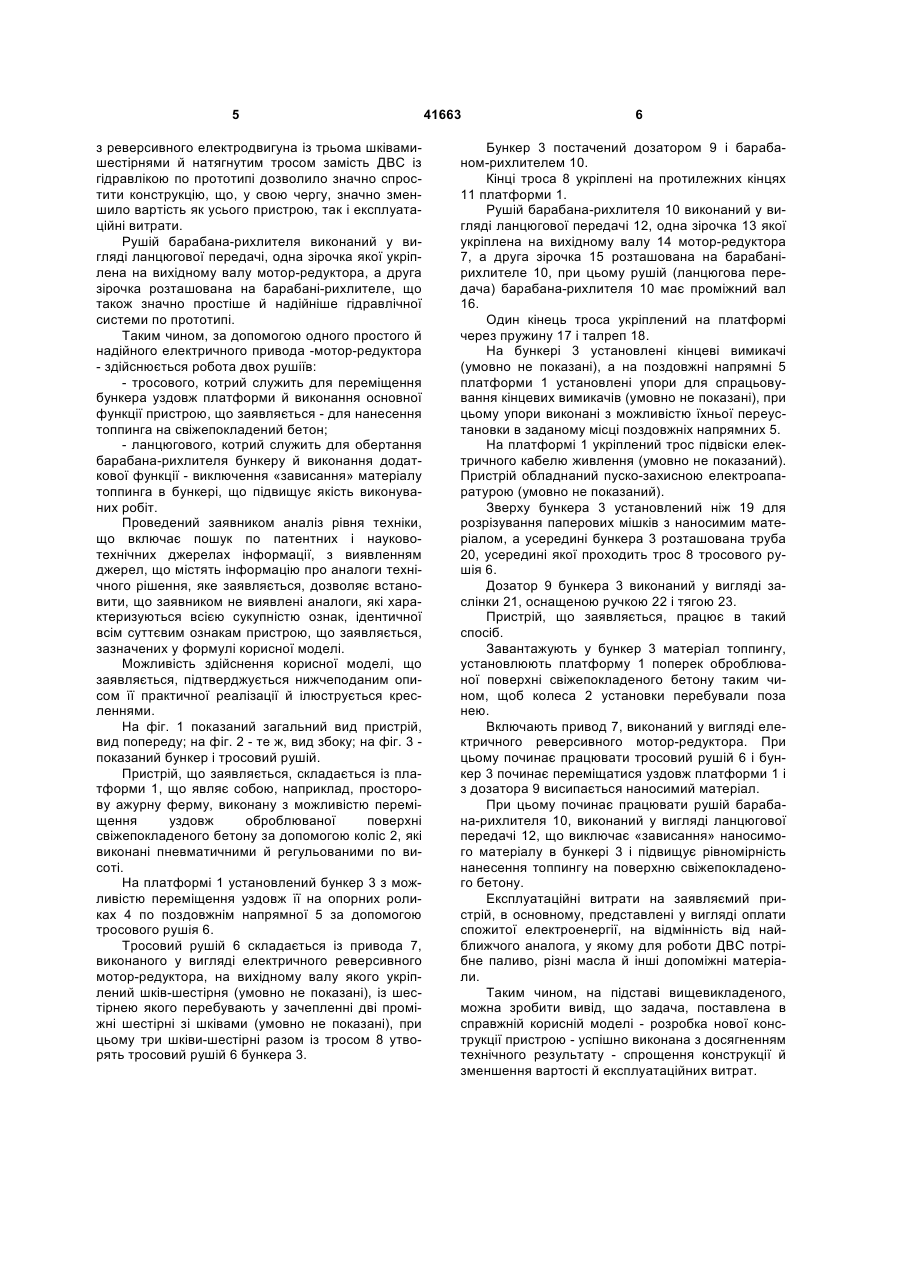

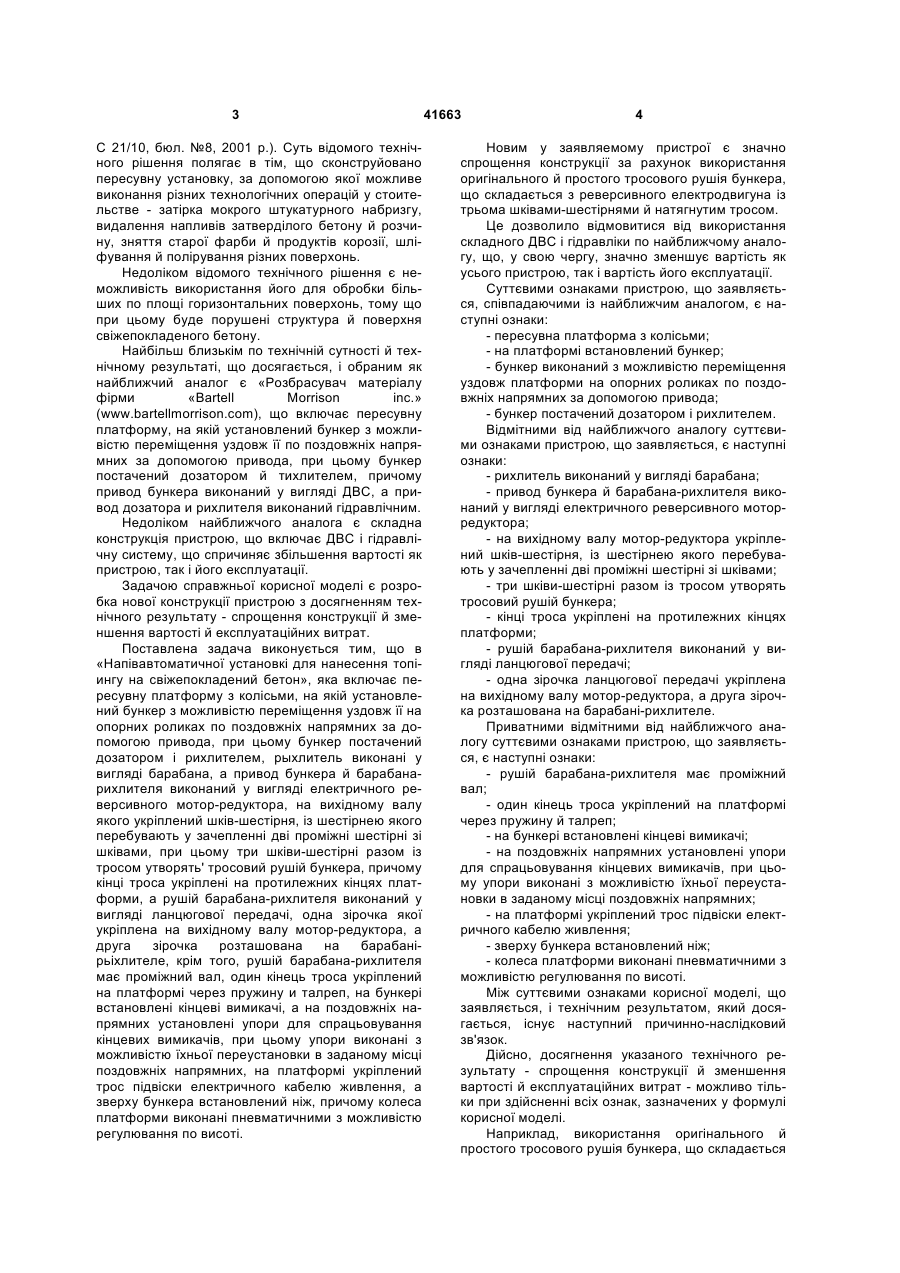

1. Напівавтоматична установка для нанесення топінгу на свіжопокладений бетон, що містить пересувну платформу з колесами, на якій установлений бункер з можливістю переміщення уздовж неї на опорних роликах по поздовжніх напрямних за допомогою приводу, при цьому бункер оснащений дозатором і розпушником, яка відрізняється тим, що розпушник виконано у вигляді барабана, а привід бункера й барабана-розпушника виконаний у вигляді електричного реверсивного моторредуктора, на вихідному валу якого укріплений шків-шестірня, із шестірнею якого перебувають у зачепленні дві проміжні шестерні зі шківами, при цьому три шківи-шестерні разом із тросом утворюють тросовий рушій бункера, причому кінці троса укріплені на протилежних кінцях платформи, а рушій барабана-розпушника виконаний у вигляді ланцюгової передачі, одна зірочка якої укріплена на вихідному валу мотор-редуктора, а друга зірочка розташована на барабані-розпушнику. U 2 (19) 1 3 С 21/10, бюл. №8, 2001 р.). Суть відомого технічного рішення полягає в тім, що сконструйовано пересувну установку, за допомогою якої можливе виконання різних технологічних операцій у стоительстве - затірка мокрого штукатурного набризгу, видалення напливів затверділого бетону й розчину, зняття старої фарби й продуктів корозії, шліфування й полірування різних поверхонь. Недоліком відомого технічного рішення є неможливість використання його для обробки більших по площі горизонтальних поверхонь, тому що при цьому буде порушені структура й поверхня свіжепокладеного бетону. Найбільш близькім по технічній сутності й технічному результаті, що досягається, і обраним як найближчий аналог є «Розбрасувач матеріалу фірми «Bartell Morrison inc.» (www.bartellmorrison.com), що включає пересувну платформу, на якій установлений бункер з можливістю переміщення уздовж її по поздовжніх напрямних за допомогою привода, при цьому бункер постачений дозатором й тихлителем, причому привод бункера виконаний у вигляді ДВС, а привод дозатора и рихлителя виконаний гідравлічним. Недоліком найближчого аналога є складна конструкція пристрою, що включає ДВС і гідравлічну систему, що спричиняє збільшення вартості як пристрою, так і його експлуатації. Задачою справжньої корисної моделі є розробка нової конструкції пристрою з досягненням технічного результату - спрощення конструкції й зменшення вартості й експлуатаційних витрат. Поставлена задача виконується тим, що в «Напівавтоматичної установкі для нанесення топіингу на свіжепокладений бетон», яка включає пересувну платформу з колісьми, на якій установлений бункер з можливістю переміщення уздовж її на опорних роликах по поздовжніх напрямних за допомогою привода, при цьому бункер постачений дозатором і рихлителем, рыхлитель виконані у вигляді барабана, а привод бункера й барабанарихлителя виконаний у вигляді електричного реверсивного мотор-редуктора, на вихідному валу якого укріплений шків-шестірня, із шестірнею якого перебувають у зачепленні дві проміжні шестірні зі шківами, при цьому три шківи-шестірні разом із тросом утворять' тросовий рушій бункера, причому кінці троса укріплені на протилежних кінцях платформи, а рушій барабана-рихлителя виконаний у вигляді ланцюгової передачі, одна зірочка якої укріплена на вихідному валу мотор-редуктора, а друга зірочка розташована на барабанірьіхлителе, крім того, рушій барабана-рихлителя має проміжний вал, один кінець троса укріплений на платформі через пружину и талреп, на бункері встановлені кінцеві вимикачі, а на поздовжніх напрямних установлені упори для спрацьовування кінцевих вимикачів, при цьому упори виконані з можливістю їхньої переустановки в заданому місці поздовжніх напрямних, на платформі укріплений трос підвіски електричного кабелю живлення, а зверху бункера встановлений ніж, причому колеса платформи виконані пневматичними з можливістю регулювання по висоті. 41663 4 Новим у заявляемому пристрої є значно спрощення конструкції за рахунок використання оригінального й простого тросового рушія бункера, що складається з реверсивного електродвигуна із трьома шківами-шестірнями й натягнутим тросом. Це дозволило відмовитися від використання складного ДВС і гідравліки по найближчому аналогу, що, у свою чергу, значно зменшує вартість як усього пристрою, так і вартість його експлуатації. Суттєвими ознаками пристрою, що заявляється, співпадаючими із найближчим аналогом, є наступні ознаки: - пересувна платформа з колісьми; - на платформі встановлений бункер; - бункер виконаний з можливістю переміщення уздовж платформи на опорних роликах по поздовжніх напрямних за допомогою привода; - бункер постачений дозатором і рихлителем. Відмітними від найближчого аналогу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - рихлитель виконаний у вигляді барабана; - привод бункера й барабана-рихлителя виконаний у вигляді електричного реверсивного моторредуктора; - на вихідному валу мотор-редуктора укріплений шків-шестірня, із шестірнею якого перебувають у зачепленні дві проміжні шестірні зі шківами; - три шківи-шестірні разом із тросом утворять тросовий рушій бункера; - кінці троса укріплені на протилежних кінцях платформи; - рушій барабана-рихлителя виконаний у вигляді ланцюгової передачі; - одна зірочка ланцюгової передачі укріплена на вихідному валу мотор-редуктора, а друга зірочка розташована на барабані-рихлителе. Приватними відмітними від найближчого аналогу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - рушій барабана-рихлителя має проміжний вал; - один кінець троса укріплений на платформі через пружину й талреп; - на бункері встановлені кінцеві вимикачі; - на поздовжніх напрямних установлені упори для спрацьовування кінцевих вимикачів, при цьому упори виконані з можливістю їхньої переустановки в заданому місці поздовжніх напрямних; - на платформі укріплений трос підвіски електричного кабелю живлення; - зверху бункера встановлений ніж; - колеса платформи виконані пневматичними з можливістю регулювання по висоті. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення указаного технічного результату - спрощення конструкції й зменшення вартості й експлуатаційних витрат - можливо тільки при здійсненні всіх ознак, зазначених у формулі корисної моделі. Наприклад, використання оригінального й простого тросового рушія бункера, що складається 5 з реверсивного електродвигуна із трьома шківамишестірнями й натягнутим тросом замість ДВС із гідравлікою по прототипі дозволило значно спростити конструкцію, що, у свою чергу, значно зменшило вартість як усього пристрою, так і експлуатаційні витрати. Рушій барабана-рихлителя виконаний у вигляді ланцюгової передачі, одна зірочка якої укріплена на вихідному валу мотор-редуктора, а друга зірочка розташована на барабані-рихлителе, що також значно простіше й надійніше гідравлічної системи по прототипі. Таким чином, за допомогою одного простого й надійного електричного привода -мотор-редуктора - здійснюється робота двох рушіїв: - тросового, котрий служить для переміщення бункера уздовж платформи й виконання основної функції пристрою, що заявляється - для нанесення топпинга на свіжепокладений бетон; - ланцюгового, котрий служить для обертання барабана-рихлителя бункеру й виконання додаткової функції - виключення «зависання» матеріалу топпинга в бункері, що підвищує якість виконуваних робіт. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, які характеризуються всією сукупністю ознак, ідентичної всім суттєвим ознакам пристрою, що заявляється, зазначених у формулі корисної моделі. Можливість здійснення корисної моделі, що заявляється, підтверджується нижчеподаним описом її практичної реалізації й ілюструється кресленнями. На фіг. 1 показаний загальний вид пристрій, вид попереду; на фіг. 2 - те ж, вид збоку; на фіг. 3 показаний бункер і тросовий рушій. Пристрій, що заявляється, складається із платформи 1, що являє собою, наприклад, просторову ажурну ферму, виконану з можливістю переміщення уздовж оброблюваної поверхні свіжепокладеного бетону за допомогою коліс 2, які виконані пневматичними й регульованими по висоті. На платформі 1 установлений бункер 3 з можливістю переміщення уздовж її на опорних роликах 4 по поздовжнім напрямної 5 за допомогою тросового рушія 6. Тросовий рушій 6 складається із привода 7, виконаного у вигляді електричного реверсивного мотор-редуктора, на вихідному валу якого укріплений шків-шестірня (умовно не показані), із шестірнею якого перебувають у зачепленні дві проміжні шестірні зі шківами (умовно не показані), при цьому три шківи-шестірні разом із тросом 8 утворять тросовий рушій 6 бункера 3. 41663 6 Бункер 3 постачений дозатором 9 і барабаном-рихлителем 10. Кінці троса 8 укріплені на протилежних кінцях 11 платформи 1. Рушій барабана-рихлителя 10 виконаний у вигляді ланцюгової передачі 12, одна зірочка 13 якої укріплена на вихідному валу 14 мотор-редуктора 7, а друга зірочка 15 розташована на барабанірихлителе 10, при цьому рушій (ланцюгова передача) барабана-рихлителя 10 має проміжний вал 16. Один кінець троса укріплений на платформі через пружину 17 і талреп 18. На бункері 3 установлені кінцеві вимикачі (умовно не показані), а на поздовжні напрямні 5 платформи 1 установлені упори для спрацьовування кінцевих вимикачів (умовно не показані), при цьому упори виконані з можливістю їхньої переустановки в заданому місці поздовжніх напрямних 5. На платформі 1 укріплений трос підвіски електричного кабелю живлення (умовно не показаний). Пристрій обладнаний пуско-захисною електроапаратурою (умовно не показаний). Зверху бункера 3 установлений ніж 19 для розрізування паперових мішків з наносимим матеріалом, а усередині бункера 3 розташована труба 20, усередині якої проходить трос 8 тросового рушія 6. Дозатор 9 бункера 3 виконаний у вигляді заслінки 21, оснащеною ручкою 22 і тягою 23. Пристрій, що заявляється, працює в такий спосіб. Завантажують у бункер 3 матеріал топпингу, установлюють платформу 1 поперек оброблюваної поверхні свіжепокладеного бетону таким чином, щоб колеса 2 установки перебували поза нею. Включають привод 7, виконаний у вигляді електричного реверсивного мотор-редуктора. При цьому починає працювати тросовий рушій 6 і бункер 3 починає переміщатися уздовж платформи 1 і з дозатора 9 висипається наносимий матеріал. При цьому починає працювати рушій барабана-рихлителя 10, виконаний у вигляді ланцюгової передачі 12, що виключає «зависання» наносимого матеріалу в бункері 3 і підвищує рівномірність нанесення топпингу на поверхню свіжепокладеного бетону. Експлуатаційні витрати на заявляємий пристрій, в основному, представлені у вигляді оплати спожитої електроенергії, на відмінність від найближчого аналога, у якому для роботи ДВС потрібне паливо, різні масла й інші допоміжні матеріали. Таким чином, на підставі вищевикладеного, можна зробити вивід, що задача, поставлена в справжній корисній моделі - розробка нової конструкції пристрою - успішно виконана з досягненням технічного результату - спрощення конструкції й зменшення вартості й експлуатаційних витрат. 7 Комп’ютерна верстка Д. Шеверун 41663 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
