Установка для приготування та нанесення герметизуючих мастик

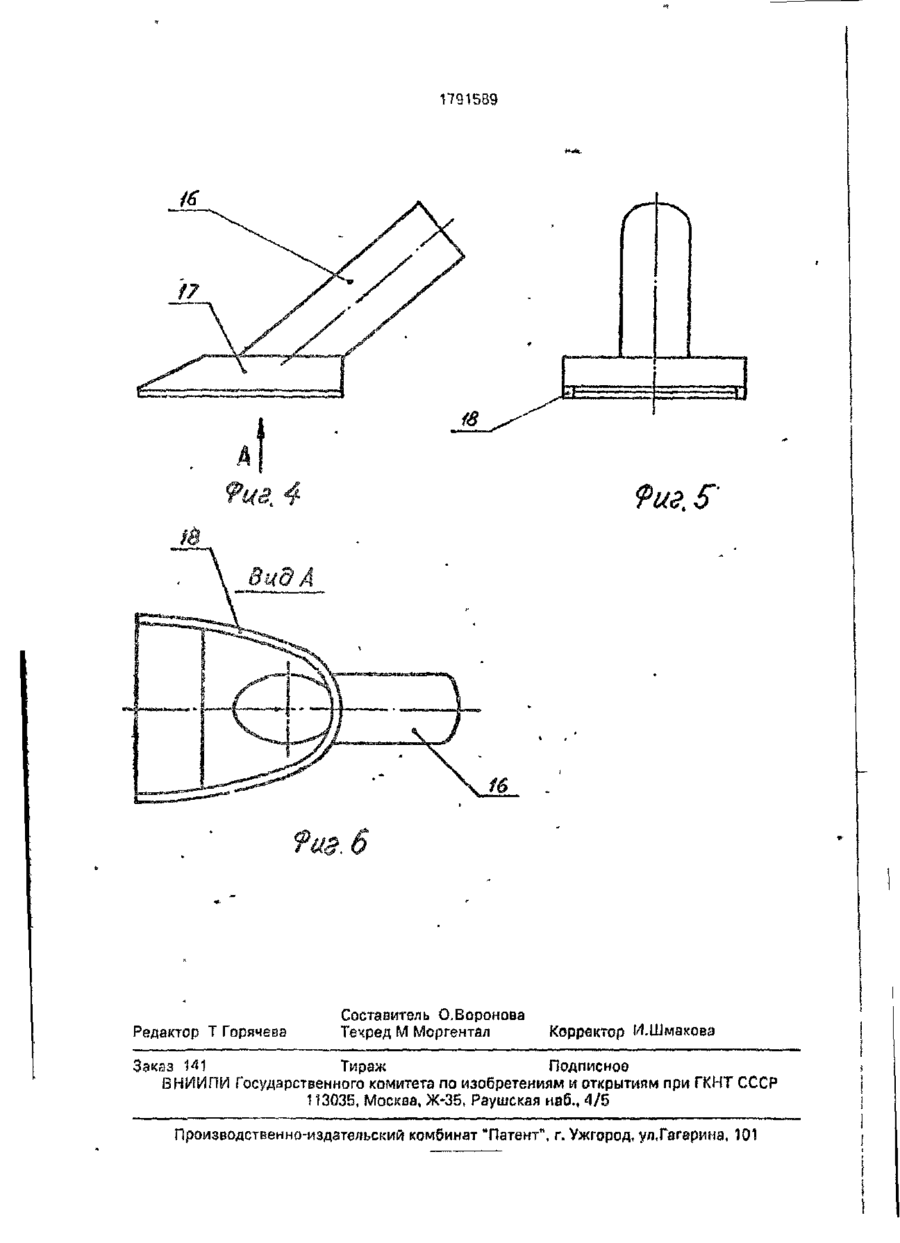

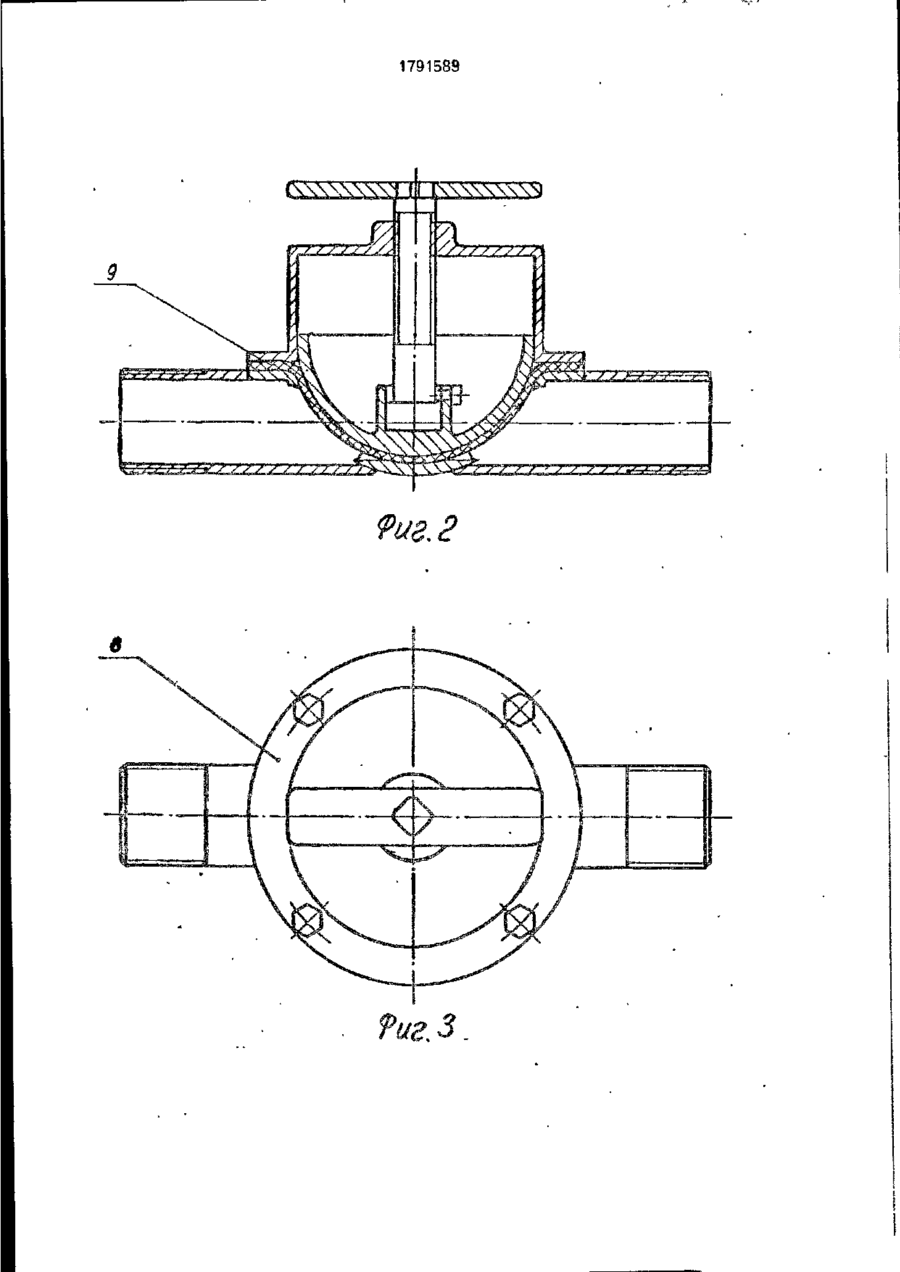

Использование: для герметизации стыков крупнопанельных зданий, гидроизоля ции, нанесения шпатлевочных и лакокрасочных составов без сжатого воздуха. Сущность: установка содержит раму, бункер со шнековым питателем в донной части, привод вращения и винтовой насос, соединенный с напорным рукавом. Последний соединен посредством патрубка с верхней частью бункера. На патрубке смонтирован вентиль с эластичной мембраной. Донная часть бункера выполнена в виде отрезка трубы с отверстиями на боковой поверхности у торцов на стороне, обращенной к полости бункера. При этом шнекооый питатель размещен в отрезке трубы. На конце напорного рукава закреплен съемный рабочий инструмент с основанием и закрепленным на его кромке бортиком из эластичного материала 6 и/к Изобретение относится к строительным машинам и касается оборудования для приготовления и і at-їесепия герметизирующих мастик, используемых для герметизации стыков крупнопанельных зданий. Изобретение может быть использовано для герметизации, гидроизоляции, нанесения шпатлевочных и лакокрасочных составов без сжатого воздуха. Известна установка для нанесення различных малярных и шпатлевочных составов, содержащая основание с установленным в нем электродвигателем и передающим механизмом, загрузочный бункер со шнеком, насос и подающий рукав [1]. Наиболее близким техническим решением я вляется установка для приготовления и нанесения герметизирующих мастик, содержащая раму, расположенный на ней бун кер с размещенным в донной масти шнековым питателем, связанным с приводом оращения и ротором винтового насоса, напорный рукав со съемным рабочим инструментом на конце и патрубок, сообщающий напорный рукав с верхней частью бункера [2]. Однако известные установки не могут быть использованы для приготовления быстротвердеющих герметизирующих мастик, так как не обеспечивают активного перемешивания компонентов мастики, а также качественное ее нанесение. Кроме того, в них невозможно осущестпить регулирование производительности установки, Цель изобретения - повышение качества перемешивания и расширение технологических возможностей за счех.изменения режима установки. Z 1791589 через передающий механизм 3 приводит ЙО Цель достигается тем, что в установке для приготовления и нанесения герметизивращение шнековый питатель 5 и винтовой рующих мастик, содержащей раму, распонасос б. ложенный на ней бункер с размещенным в Компоненты мастики подаются шнекодонной части шнековым питателем, связан- 5 вым питателем 5 через кулачково-дисі'опую ным с приводом вращения и ротором винтомуфту 13 в насос 6, который через патрубок вого насоса, напорный рукав со съемным 10 и открытый вентиль 8 подает их обратно рабочим инструментом на конце и патрув бункер 4. Вязкая мастика не будет следобок, сообщающий напорный рукав с верхвать через длинный подающий рукав, а ней частью бункера, патрубок снабжен 10 остановится в нем и будет поступать по вентилем с эластичной мембраной, а донкороткому патрубку длиной веет лишь ная часть бункера выполнена в виде отрезка 0,25 м. трубы с отверстиями на боковой поверхноТак как производительность шнекового сти у торцов на стороне, обращенной к попитателя в 3-5 раз выше производительнопости бункера, при этом шнековый питатель 15 сти насоса 6, шнековый питатель 5 за счет размещен в отрезке трубы, а съемный рабоконструктивного выполнения в отрезке тручий инструмент имеет основание с закрепбы 11, имеющий с двух сторон открытые ленным нз нерабочей его кромке бортиком сверху отверстия, производит дополнительиз эластичного материала. ное перемешивание компонентов в нижней части бункера 4, На фиг. 1 показан вертикальный разрез 20 установки; на фиг 2 - конструкция регулиПосле псоемешивания компонентов маровочного вентиля продольный разрез, на стики вентиль 8 зарывают и подают мастику фиг 3 - то же, вид сверху, на фиг. 4 - констиз бункера 4 шнековым питателем 5 через рукция съемного рабочего инструмента, вид кулачково-дисковую муфту 13 с помощью сбоку, на фиг. 5 - то же, вид спереди, на фиг. 25 насоса 6, напорного рукава 7 и рабочею 6 - то же, вид снизу. инструмента 15 в изолируемый стык, Установка содержит раму 1, установГерметизирующую мастику из патрубка ленный в ней привод вращения 2, передаю16 рабочего инструмента через жесткое осщий ?4еханизм 3. бункер 4 со шнековым нование 17 укладывают ьа стык необходипитателем 5, винтовой HSCOC 6, напорный 30 мой толщиной, а эластичным бортиком 18 рукав 7, вентиль Q с эластичной мембраной создают уплотнение между инструментом 9, патрубок 10,сообщающий напорный ру15 и панелями здания. кав 7 с верхней частью бункера 4. В процессе работы вентилем 8 можно Шнековый питатель 5 размещен в отосуществлять изменение количества подарезке трубы 11, имеющей отверстия 12 на 35 ваемой мастики в зависимости от использубоковой поверхности у торцов на стороне, емого инструмента 15 и размеров стыка обрзшеиной к полости бункера 4, причем здания. шнековый питатель соединен с винтовым В зависимости от ширины стыка испольнасосом б кулачково-дисковой муфтой 13. зуют комплект съемных рабочих инструменМежду передающим механизмом 3 и шне- 40 тов 15. ковым питателем 5 установлено дисковое уплотнение 14. Формула изобретения На конце напорного рукава 7 установУстановка для приготовления и нанеселен съемный рабочий инструмент 15, выполния герметизирующих мастик, содержащая ненный в виде патрубка 15 и жестко 45 раму, расположенный па ней бункер с разоснования 17 с закрепленным на нерабочей мещенным в донной части шнековым питаего кромке бортиком 18 из эластичного мателем, связанным с приводом вращения и териала. ротором винтового насоса, напорный рукав со съемным рабочим инструментом на конВ зависимости от ширины изолируемого стыка используют комплект рабочих инс- 50 це и патрубок, сообщающий нзпорный рукав с верхней частью бункера, о т л и ч а ю трументов разной ширины и конфигурации щ а я с я тем, что, с целью повышения Рабочий инструмент соединяют с рукакачества перемешивания и расширения техвом 7 с помощью специального переходнинологических возможностей путем изменека 19. Установка работает следующим обра- 55 ния режима установки, патрубок снабжен вентилем с эластичной мембраной, а донная зом. часть бункера выполнена в виде отрезка В первую очередь необходимо смешать трубы с отверстиями на боковой поверхнокомпоненты мастики между собой, для чего сти у торцов на стороне, обращенной к поих загружают в бункер 4, открывают вентиль лости бункера, при этом шнековый питатель 8 и включают приеод вращения 2, который >• • 5 1791589 размещен в отрезке трубы, а съемный рабочий инструмент имеет основание с закреп 6. ленным на нерабочей его кромке бортиком из эластичного материала. 1791589 1791589 \S Редактор Т Горячева Составитель О.Воронова Техред М Моргентал Корректор И.Шмакова Заказ 141 Тираж Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская неб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
