Переносний лічильник надою молока

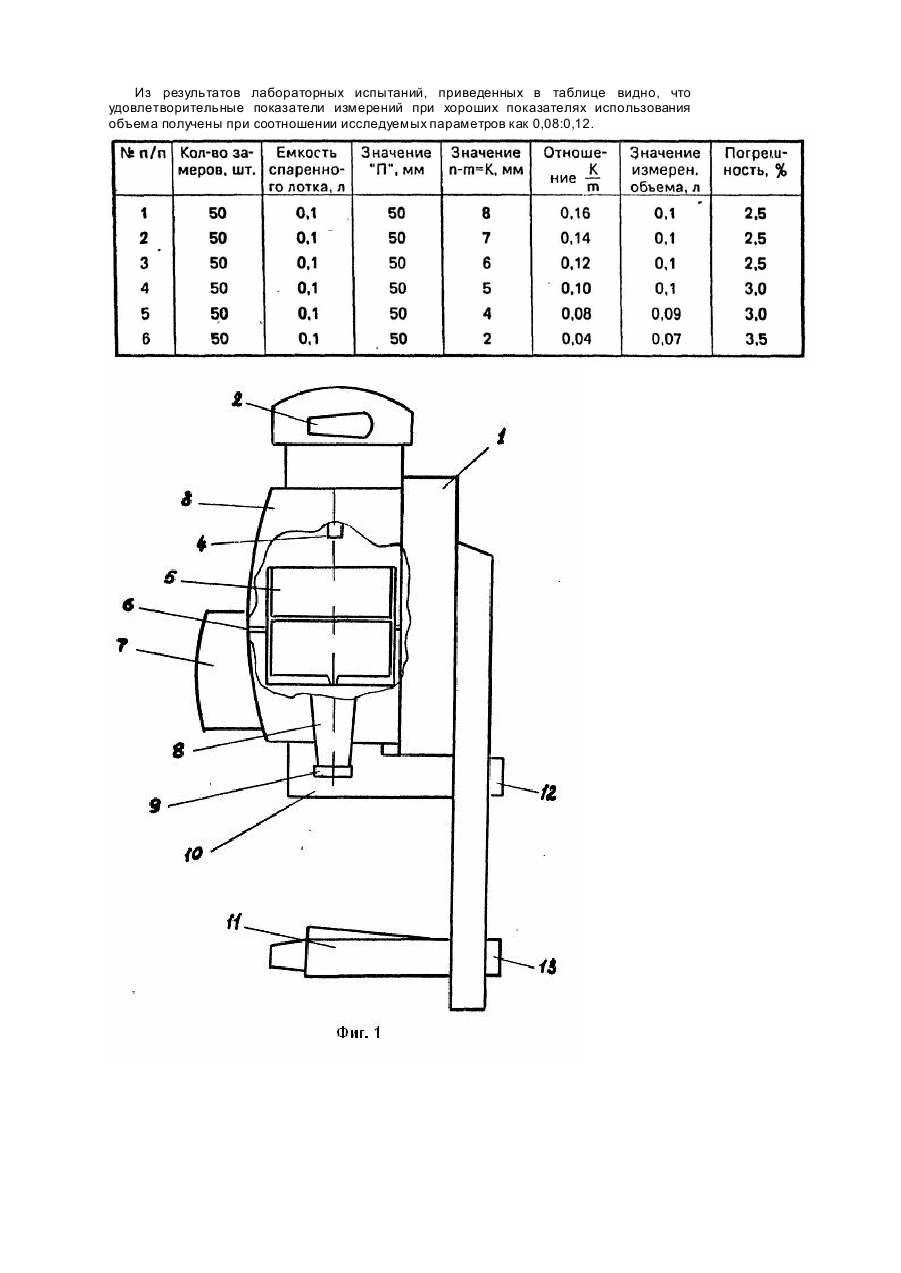

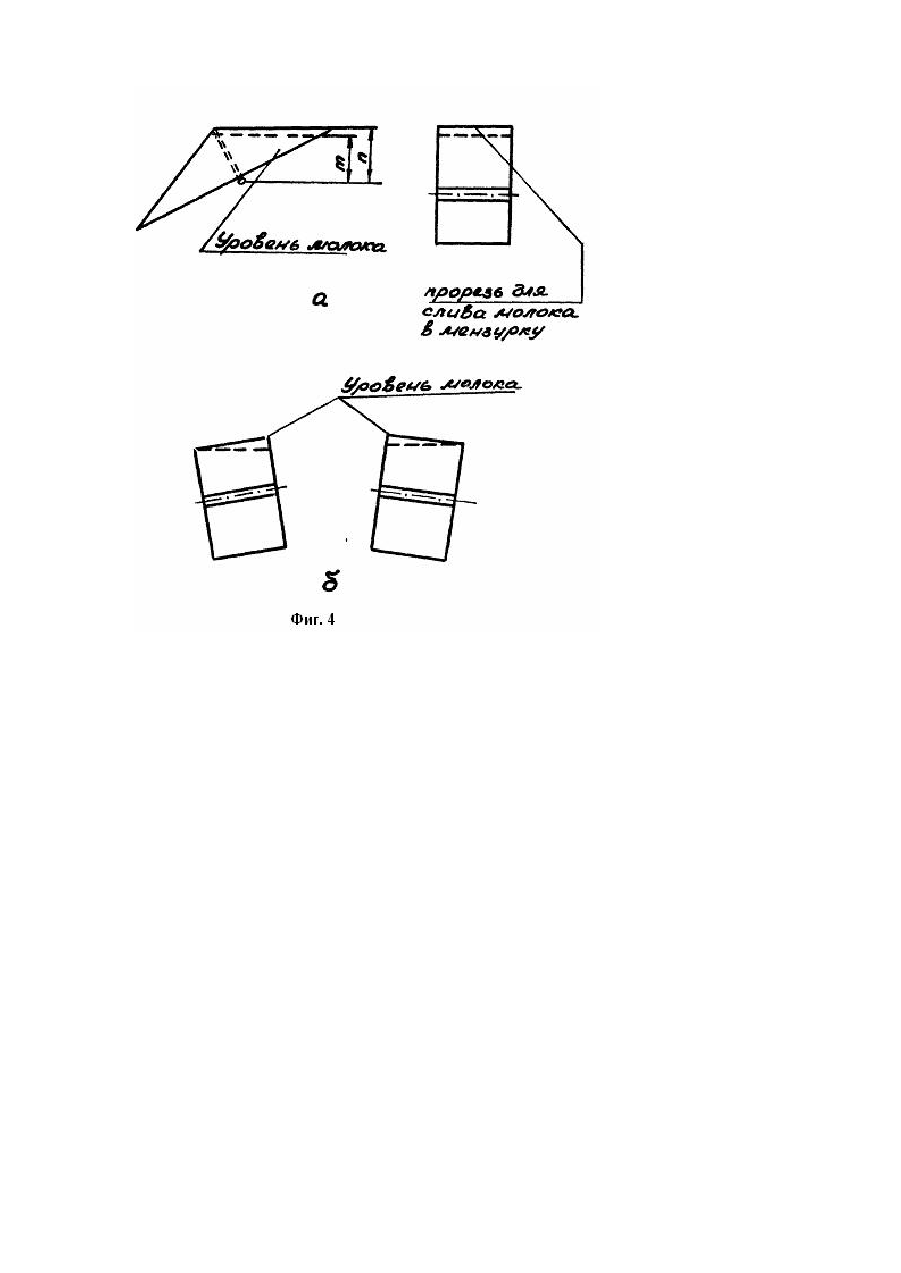

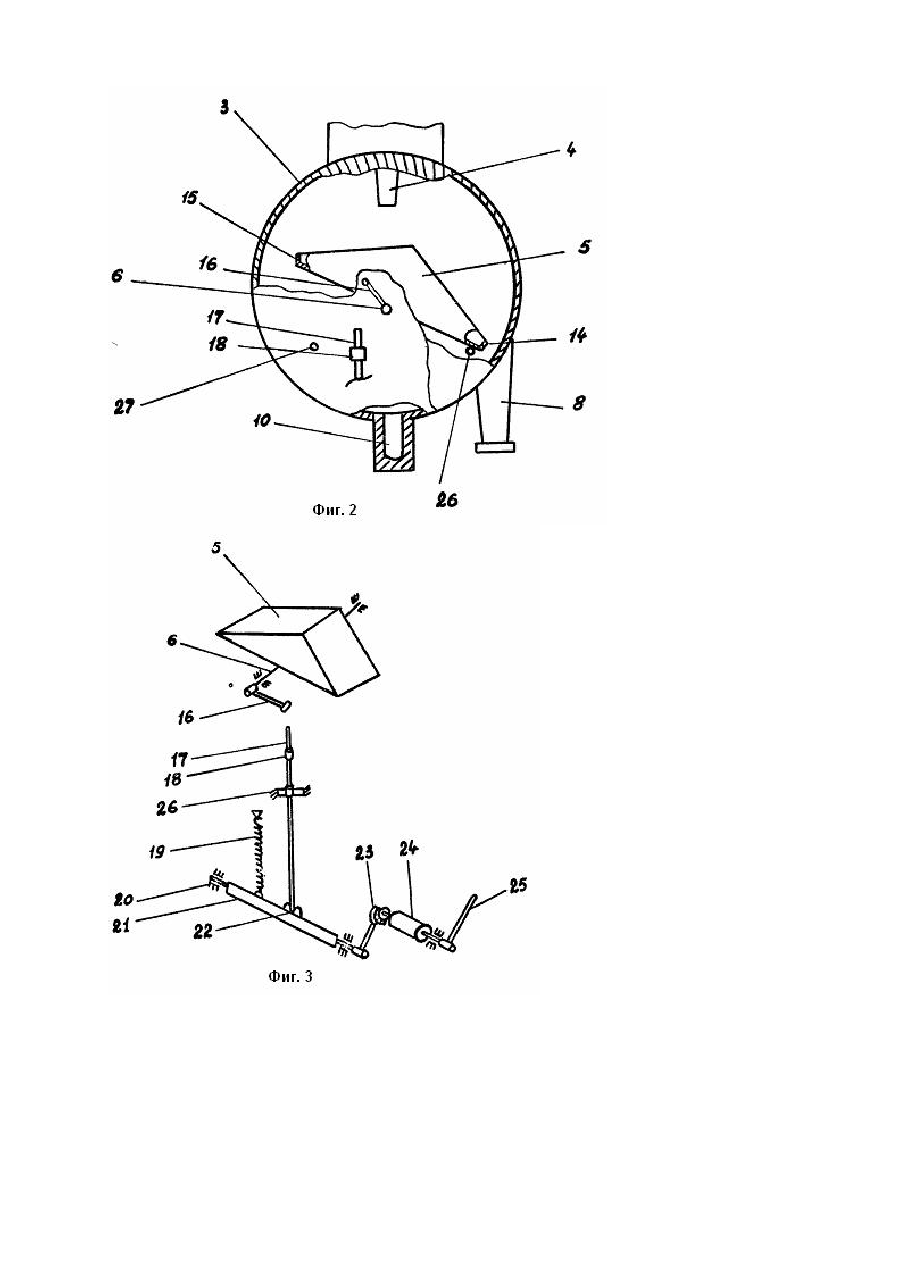

Изобретение относится к сельскому хозяйству, может быть использовано для учета надоя молока от коровы на доильных установках с молокопроводом. Наиболее близким, выбранным за прототип, является счетчик надоя молока, имеющий корпус, закрываемый крышкой. Внутри корпуса установлены лотки, проворачивающиеся вокруг оси и имеющие магнит. Корпус снабжен герметизированным контактом, успокоителем молока, патрубком и дополнительным патрубком. Успокоитель молока имеет корпус, патрубок и крышку со спиралеобразными выступами. Дополнительный патрубок выполнен в виде желоба и расположен под лотками. При промывке счетчика надоя молока моющая жидкость подается через патрубок и дополнительный патрубок, что обеспечивает его качественную промывку [1]. Недостатком данного устройства является сложность конструкции для учета порций молока, связанная с использованием энергии переменного электрического тока для привода сумматора отсчета, в связи с чем, применение счетчиков такого типа возможно при наличии электропроводки в стойлах, и х нецелесообразно использовать как переносные. В основу изобретения поставлена задача - упрощение конструкции. Поставленная задача решается тем, что переносной счетчик надоя молока, содержащий корпус с размещенным в нем поворачивающимся на оси лотковым измерительным приспособлением, установленным с возможностью взаимодействия посредством приводного механизма с сумматором порций молока, согласно изобретению, приводной механизм выполнен в виде качающейся подпружиненной планки с храповой парой, взаимодействующей с сумматором, и с шарнирно закрепленным на ней, регулируемым по длине штоком с упором для лоткового измерительного приспособления, которое снабжено кривошипом, установленным на его оси с возможностью взаимодействия со штоком. Кроме того, отношение высоты бортов лоткового измерительного приспособления, выступающих над полезным объемом, к высоте полезного объема составляет 0,08-0,12. Сущность изобретения поясняется чертежами, где на фиг. 1 - изображен счетчик надоя молока, общий вид; на фиг. 2 - сопряжение от лотка с приводом механического счетчика; на фиг. 3 - схема привода; на фиг. 4 -схема наполнителя лотка. Переносной счетчик надоя молока имеет основание 1, патрубок 2 на воздухоотделителе, служащий для подключения молочного шланга, корпус 3, в котором размещен сливной патрубок 4, спаренный лоток 5, установленный на оси 6 лотка, повороты которого во время наполнения, опорожнения передают импульсы на счетный механизм, на корпусе 3 закреплен корпус сумматора-7 и мензурка 8 с крышкой 9, патрубок 10 слива молока, служащий для направления через трубку молокопровода 12 в центральный молокопровод доильной установки (не указан), ручка 11 с вакуумпроводом, трубкой 13 вакуумпровода, правая стенка 14 лотка, левая стенка 15 лотка, кривошип 16, служащий для передачи импульсов поворота лотка 5 на сумматор 7, шток 17, регулировочный винт 18, пружина 19, ось промежуточной планки 20, планка промежуточная 21, шарнир планки 22, храповая пара 23, сумматор 24, рычаг для сброса показателей 25. упор правый 26, упор левый 27. Переносной счетчик надоя молока работает следующим образом. При доении молоко поступает через патрубок 2 в воздухоотделитель, из которого, затем по патрубку 4 сливается в одну из емкостей спаренного лотка 5. После заполнения это (емкости лоток под действием массы молока поворачивается до упора 27, а кривошип 16 нажимает на шток 17, который поворачивает планку 21, воздействующую на храповую пару 23 и передает импульс на сумматор 24. После заполнения второй емкости спаренного лотка 5, последний, под действием массы молока, поворачивается до упора 26, одновременно поворачивается в исходное положение кривошип 16, освобождает от воздействия шток 17. который при помощи пружины 19 возвращается в исходное положение, а поворот планки 2 передает дополнительный импульс на храповую пару 23 и сумматор 24. По окончании доения и снятия показаний счетчика, показания счетчика; аннулируются при помощи рычага 25. Регулирование объема молока, заполняющего емкость спарного лотка 5, осуществляется при помощи упоров 26 и 27, изменением сектора поворота кривошипа 16 и длины штока 17 при помощи регулировочного винта 18. Обоснование соотношения высоты бортов спаренного лотка, выступающи х над полезным объемом, к высоте полезного объема приводим на основании лабораторных испытаний переносного счетчика удоев молока, которые приведены в таблице, где: "n" - высота расположения кромки верхнего борта лотка от поворота лотка - 50 мм; "m" - высота расположения уровня поверхности молока от плоскости, проходящей через ось поворота лотка - "m". Высота бортов лоткового измерительного приспособления - n-m=k (мм). Отношение высоты бортов лоткового измерительного приспособления выступающи х над поверхностью молока к высоте расположения уровня поверхности молока над плоскостью, проходящей через ось поворота лотка - "k" к высоте расположения k уровня поверхности молока . m Из результатов лабораторных испытаний, приведенных в таблице видно, что удовлетворительные показатели измерений при хороших показателях использования объема получены при соотношении исследуемых параметров как 0,08:0,12.
