Кодовий замок
Номер патенту: 4175
Опубліковано: 27.12.1994
Автори: Рудченко Володимир Миколайович, Клоков Станіслав Миколайович, Соболев Леонід Миколайович
Формула / Реферат
Кодовый замок, содержащий корпус, установленные в корпус, на общей оси блокирующие втулки с лысками на наружной поверхности и связанные с ними торцовыми зубьями кодовые кольца, подпружиненный засов, установленный с возможностью поворота в плоскости, перпендикулярной оси кодовых колец, и взаимодействия с наружной поверхностью блокирующих втулок, и замочный элемент с выступами для взаимодействия с засовом, отличающийся тем, что корпус и замочный элемент выполнены в виде соосно установленных с возможностью относительного поворота соответственно диска с направляющими пазами для размещения засова и кольца, при этом выступы выполнены на внутренней поверхности кольца.
Текст

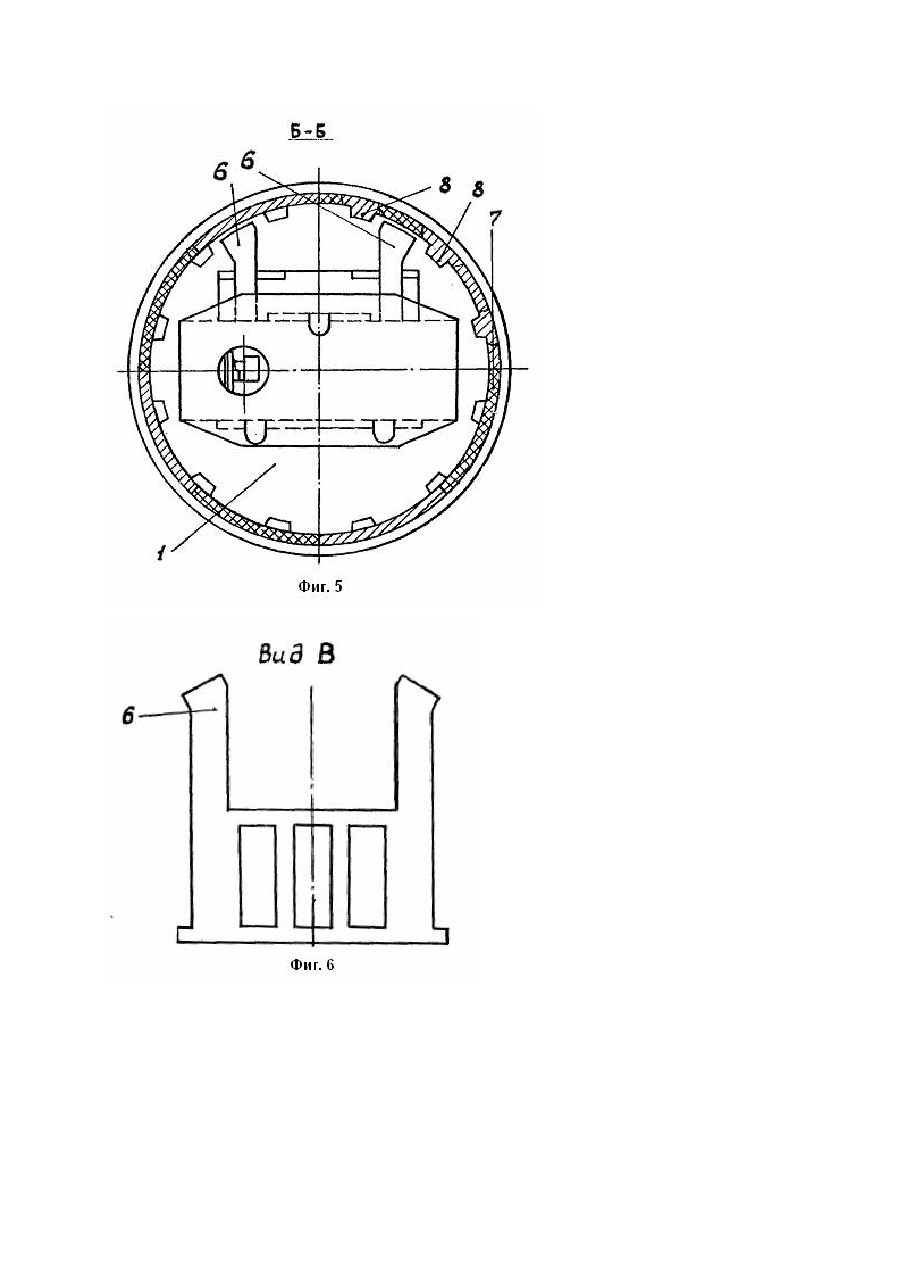

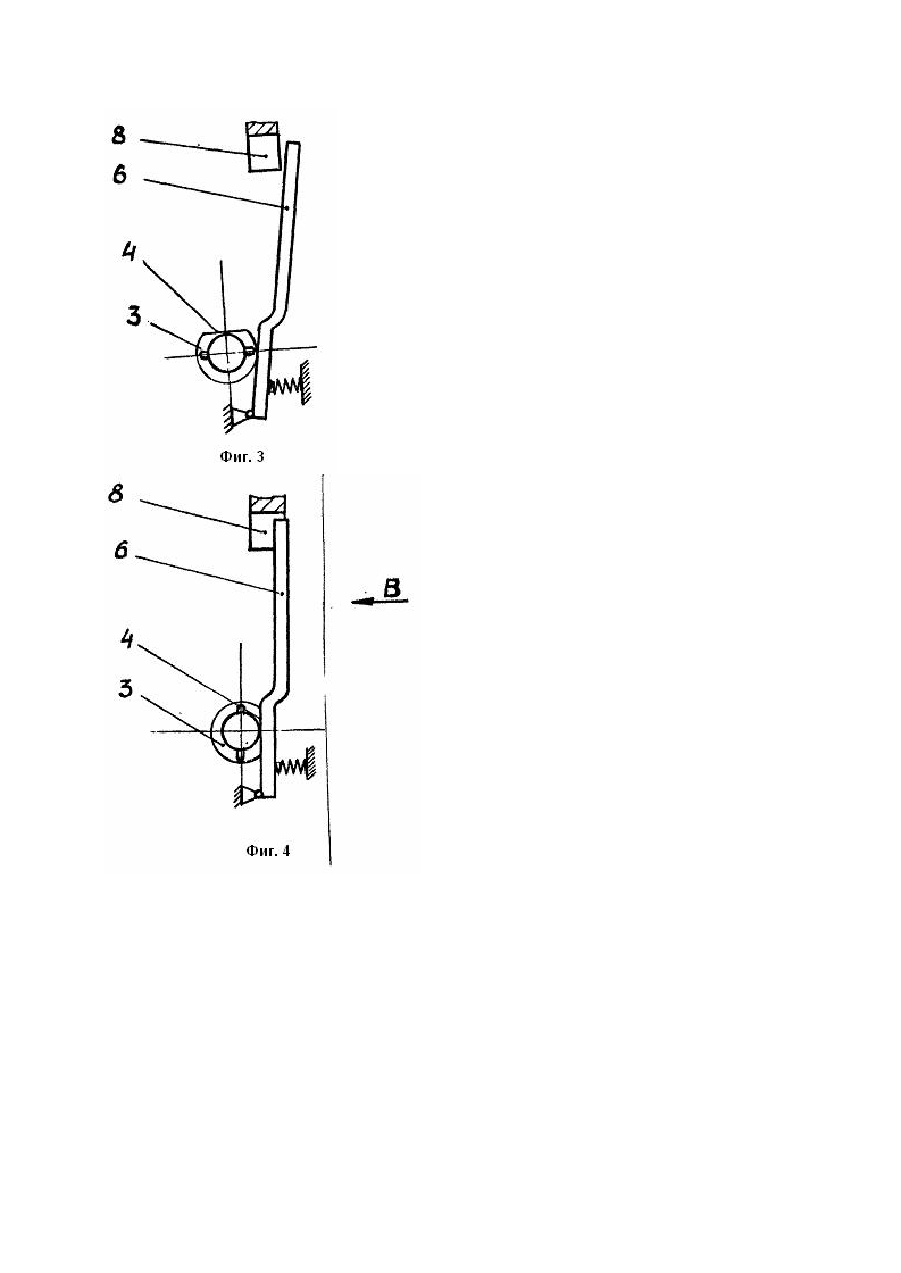

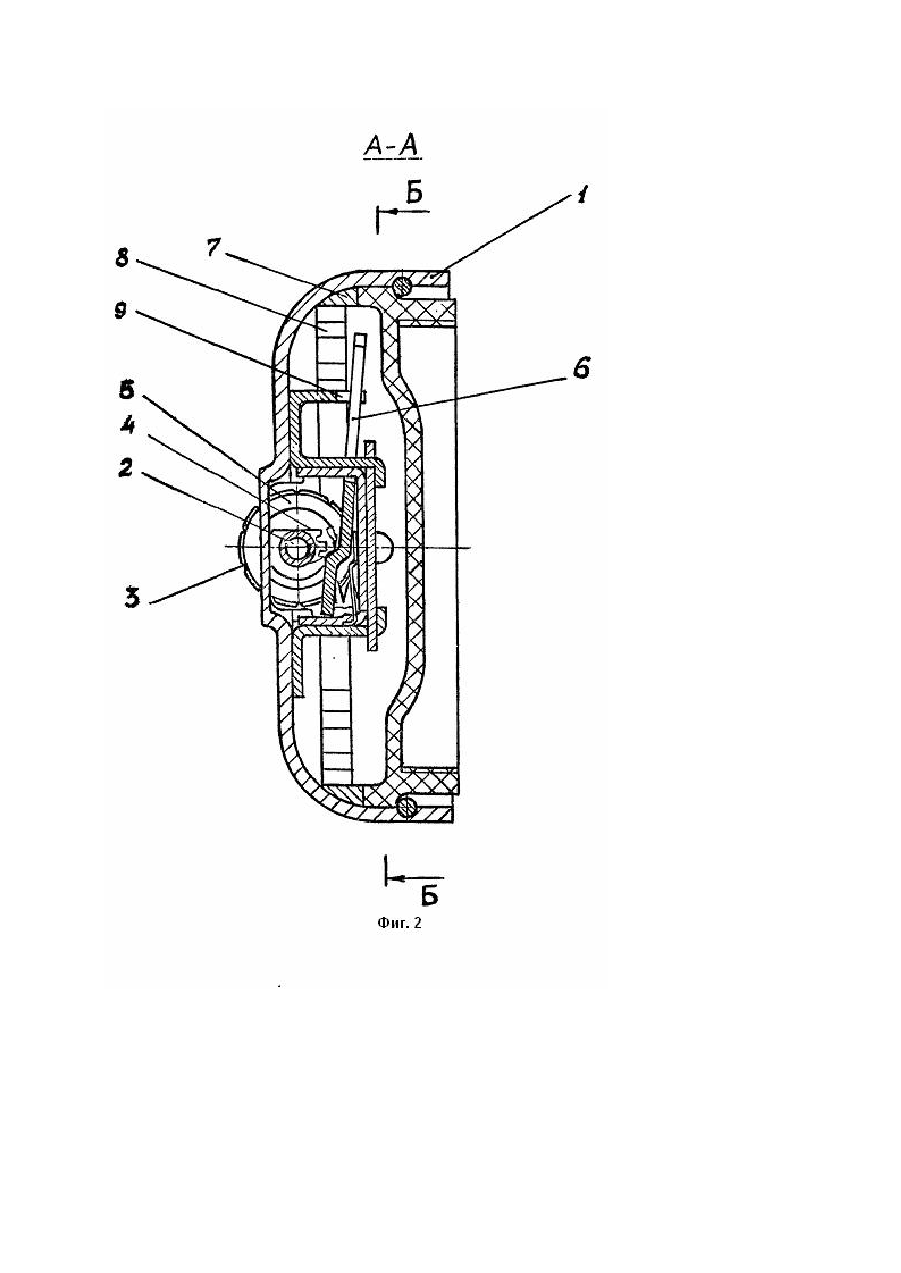

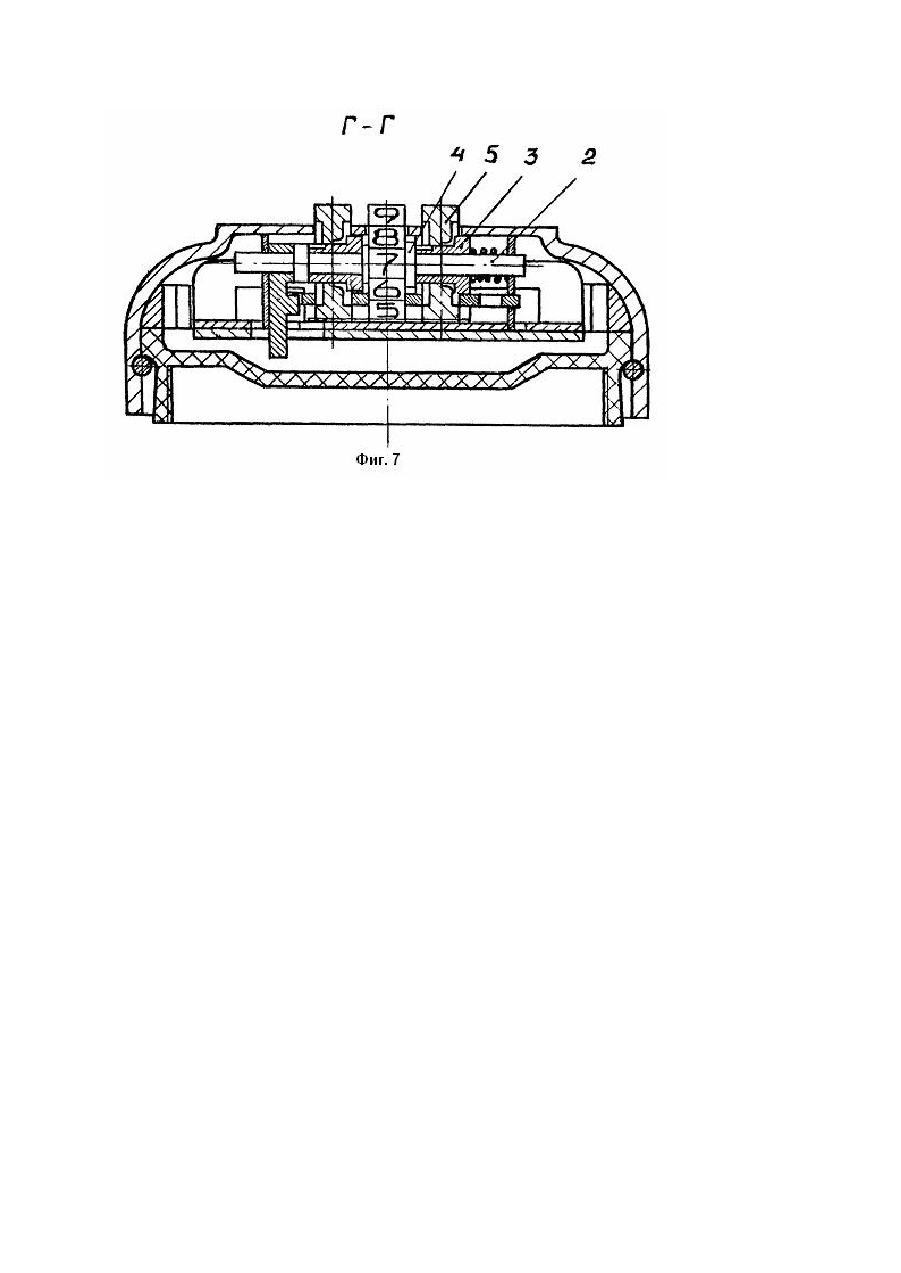

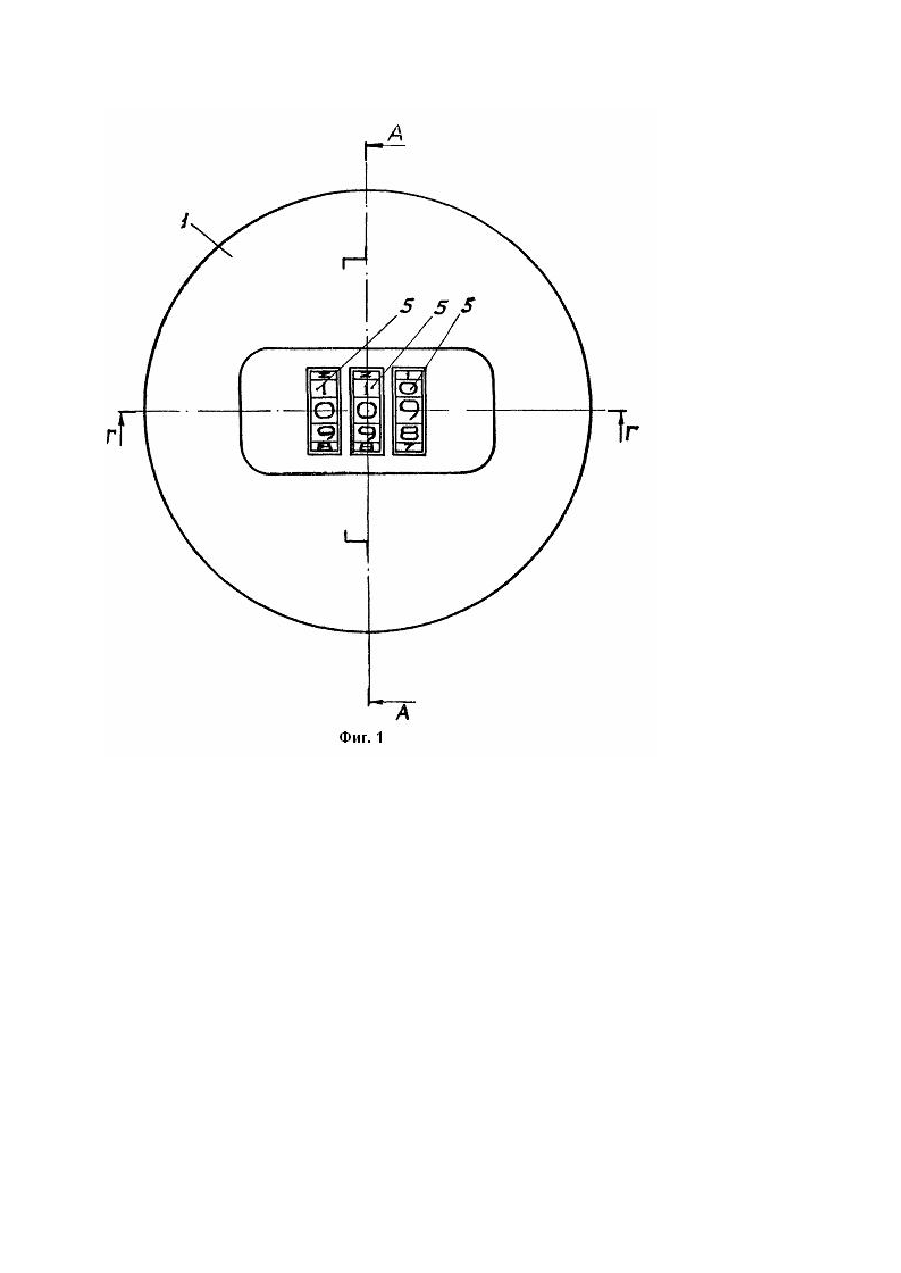

Изобретение относится к скобяным изделиям. Известен кодовый замок, содержащий корпус, установленные в корпусе на общей оси блокирующие втулки с лысками на наружной поверхности и связанные с ними торцовыми зубьями кодовые кольца, подпружиненный засов, установленный с возможностью поворота в плоскости, перпендикулярной оси кодовых колец, и взаимодействия с наружной поверхностью блокирующи х втулок, и замочный элемент с выступами для взаимодействия с засовом (1). Такое выполнение конструкции известного замка исключает возможность относительного поворота корпуса и замочного элемента, что не позволяет использовать такой замок для запирания крышек бензобаков и, в конечном итоге, ограничивает область его применения и технологические возможности. В основу изобретения поставлена задача усовершенствования кодового замка путем выполнения корпуса и замочного элемента с возможностью относительного поворота, чем обеспечивается расширение области его применения и технологических возможностей, и за счет этого достигается возможность запирания таким замком крышки бензобака. Поставленная задача решается тем, что в кодовом замке, содержащем корпус, установленные в корпусе на общей оси блокирующие втулки с лысками на наружной поверхности и связанные с ними торцовыми зубьями кодовые кольца, подпружиненный засов, установленный с возможностью поворота в плоскости, перпендикулярной оси кодовых колец, и взаимодействия с наружной поверхностью блокирующи х втулок, и замочный элемент с выступами для взаимодействия с засовом, согласно изобретению, корпус и замочный элемент выполнены в виде соосно установленных с возможностью относительного поворота соответственно диска с направляющими пазами для размещения засова и кольца, при этом выступы выполнены на внутренней поверхности кольца. Благодаря выполнению корпуса и замочного элемента в виде соосно установленных с возможностью относительного поворота диска с направляющими пазами для размещения засова и кольца с выступами, расположенными на его внутренней поверхности, в процессе установки кода замка достигается зацепление засова с выступами кольца, что позволяет осуществить совместный поворот корпуса, кольца и соединенной с ним крышки бензобака, В процессе сбоя кода засов выходит из зацепления с выступами кольца и за счет этого обеспечивает свободный проворот корпуса относительно кольца и соединенной с ним крышкой бензобака. В результате такого выполнения предложенный замок может быть использован для запирания крышек бензобаков, что обеспечивает достижение технического результата, выражающегося в расширении области применения кодового замка. Сущность изобретения поясняется чертежами, где: на фиг. 1 изображен предлагаемый кодовый замок; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - схема запирания замка, положение "Закрыто"; на фиг. 4 - схема запирания замка, положение "Открыто"; на фиг. 5 - разрез Б-Б на фиг. 2; на фиг. 6 - вид В на фиг, 4; на фиг. 7 - разрез Г-Г на фиг. 1. Замок содержит корпус 1, установленные в корпусе на общей оси 2 блокирующие втулки 3 с лысками 4 на наружной поверхности и связанные с ними торцовыми зубьями кодовые кольца 5, подпружиненный засов 6, установленный с возможностью поворота в плоскости, перпендикулярной оси кодовых колец, и взаимодействия с наружной поверхностью блокирующих втулок, и замочный элемент 7 с выступами 8 для взаимодействия с засовом 6. Корпус 1 и замочный элемент 7 выполнены в виде соосно установленных с возможностью поворота соответственно диска и кольца. На внутренней поверхности корпуса выполнены направляющие пазы 9 для размещения засова. Выступы 8 замочного элемента выполнены на внутренней поверхности кольца. Кодовый замок, работает следующим образом. Отпертому положению замка соответствуе т положение засова 6, при котором он взаимодействует с выступами 8, сцепляя корпус 1 с замочным элементом 7. Для этого поворотом кодовых колец 5 устанавливают код замка. При этом блокирующие втулки 3 своими лысками 4 обращены к засову 6, который под действием пружины поворачивается и входит в зону взаимодействия с выступами 8 замочного элемента 7. Жесткое сцепление корпуса и замочного элемента позволяет, прикладывая усилие к корпусу, поворачивать замочный элемент, а с ним закрепленную на нем, например, крышку бензобака. Для запирания, код сбивают и блокирующие втулки, воздействуя на засов наружными цилиндрическими поверхностями, выводят его из зацепления с выступами. После этого корпус свободно поворачивается относительно замочного элемента и, следовательно, относительно крышки, не позволяя ее отвинтить. Для смены кода блокирующие втулки 3 смещают на оси 2, выводя их из зацепления с кодовыми кольцами. После чего кодовые кольца поворачивают и снова вводят в зацепление с блокирующими втулками.
ДивитисяДодаткова інформація
Назва патенту англійськоюCode lock
Автори англійськоюKlokov Stanislav Mykolaiovych, Soboliev Leonid Mykolaiovych, Rudchenko Volodymyr Mykolaiovych
Назва патенту російськоюКодовый замок
Автори російськоюКлоков Станислав Николаевич, Соболев Леонид Николаевич, Рудченко Владимир Николаевич
МПК / Мітки
МПК: E05B 37/00
