Пристрій для збирання розливального припасу

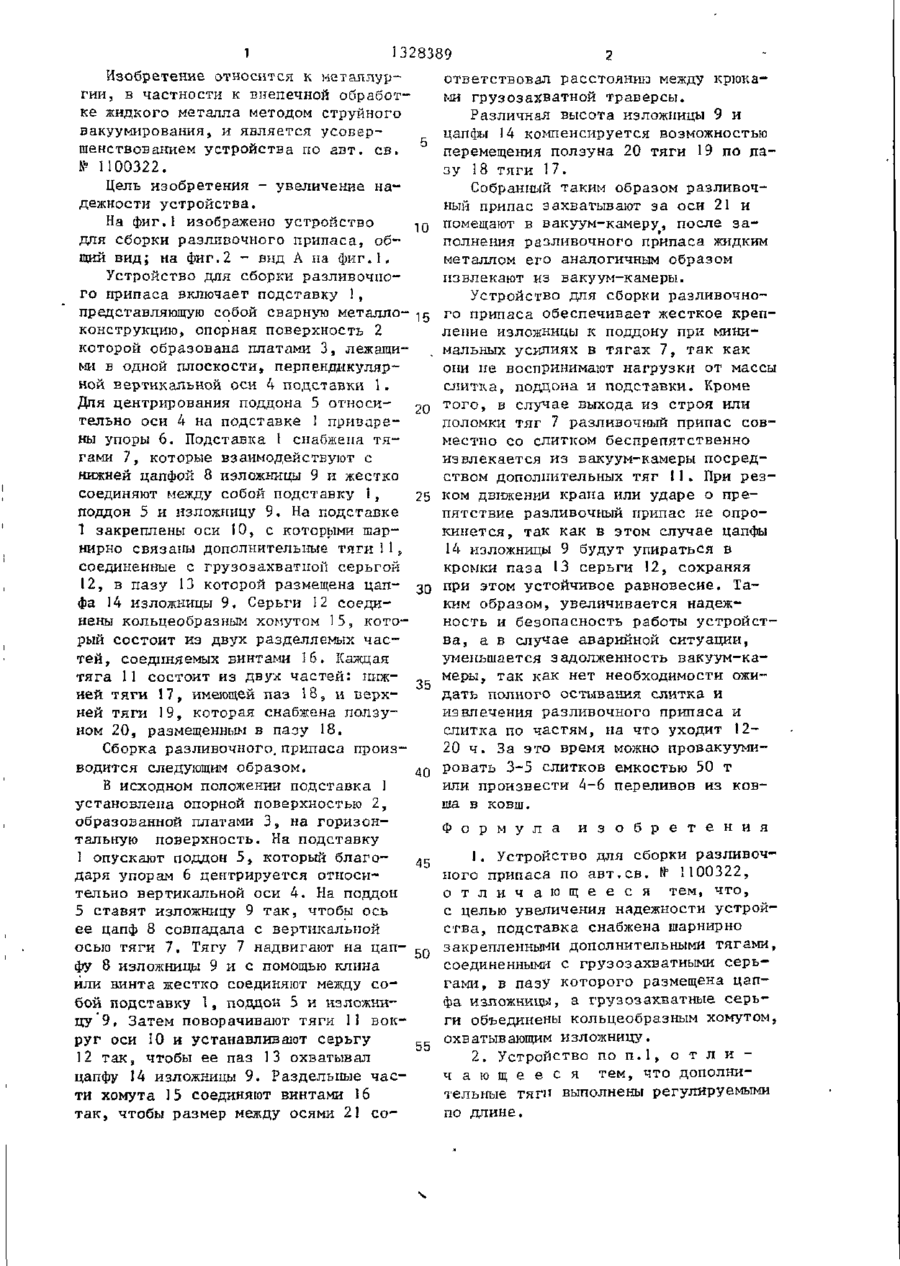

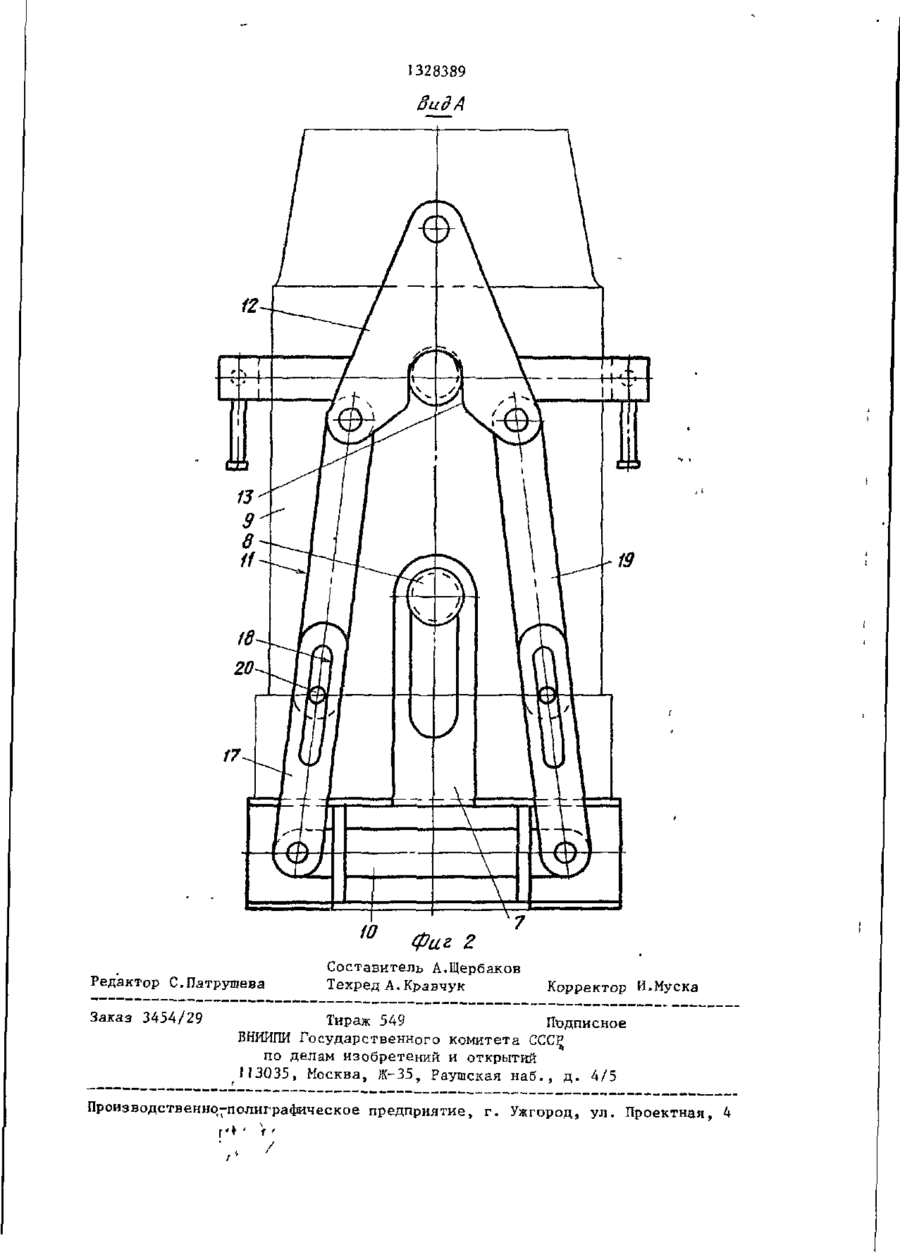

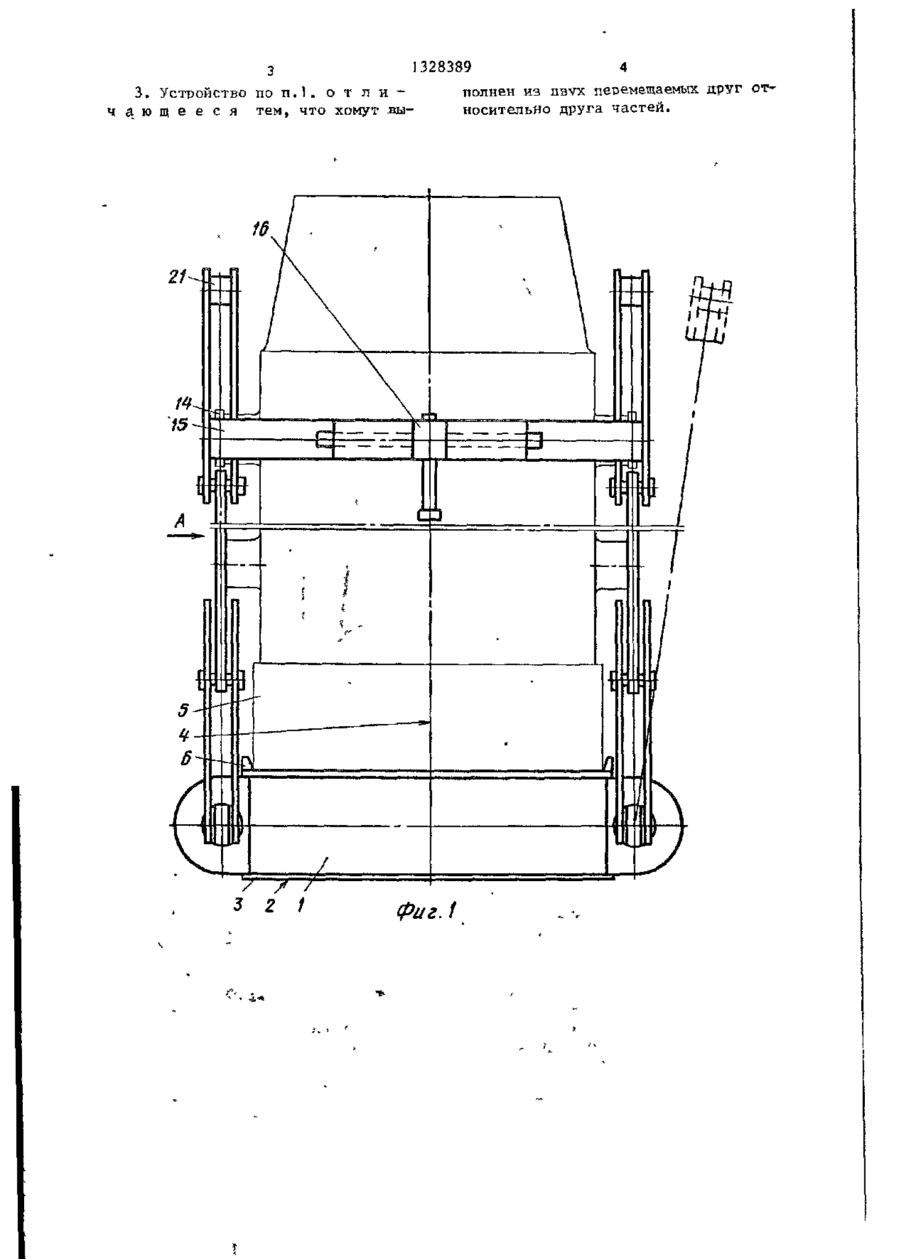

Изобретение относится к области металлургии, в частности к внепечной обработке жидкого металла методом струйного вакуумир.ования, и является усовершенствованием устройства по а.с. 1100322. Целью дополнительного изобретения является увеличение надежности устройства. Устройство включает подставку, образованную платами. Подставка снабжена дополнительными регулируемыми по длине тягами, которые соединены с грузозахватной серьгой. В ее пазу размещена цапфа иэлож*ницы. Серьги объединены кольцеобразным хомутом, который выполнен из двух перемещаемых относительно друг друга частей. 2 з.п. ф-лы. 2 ил. I оо 00 00 СО ' ' ' і • -у! ) ;r\j ії.'і,1-"' 1 1328389 Изобретение относится к металлурответствовал расстоянию между крюкагии, в частности к внепечной обработ ми груз озахватной трав ерсы. ке жидкого металла методом струйного Различная высота изложницы 9 и вакуумирования, и является усоверцапфы 14 компенсируется возможностью шенствованием устройства по авт. св. перемещения ползуна 20 тяги 19 по ла№ 1100322. зу 18 тяги I7. Цель изобретения - увеличение наСобранный таким образом разливочдежности устройства. ный припас захватывают за оси 21 и На фиг.1 изображено устройство 10 помещают в вакуум-камеру, после задля сборки разливочного припаса, обполнения разливочного припаса жидким щий вид; на фиг.2 - вид А па фиг.1. металлом его аналогичным образом Устройство для сборки разливочноизвлекают из вакуум-камеры. го припаса включает подставку 1, Устройство для сборки разливочнопредставляющую собой сварную металло- 1 5 го припаса обеспечивает жесткое крепконструкцию, опорная поверхность 2 леиие изложницы к поддону при миникоторой образована платами 3, лежащимальных усилиях в тягах 7, так как ми в одной плоскости, перпендикулярони не воспринимают нагрузки от массы ной вертикальной оси 4 подставки 1. слитка, поддона и подставки. Кроме Для центрирования поддона 5 относит о г о , в случае выхода из строя или 20 тельно оси 4 на подставке 1 привареполомки тяг 7 разливочный припас совны упоры 6. Подставка 1 снабжена тяместно со слитком беспрепятственно гами 7, которые взаимодействуют с извлекается из вакуум-камеры посреднижней цапфой 8 изложницы 9 и жестко ством дополнительных тяг I I . При р е з соединяют между собой подставку 1, 25 ком движении крана или ударе о преподдон 5 и изложницу 9. На подставке пятствие разливочный припас не опро1 закреплены оси 10, с которыми шаркинется, так как в этом случае цапфы нирно связаны дополнительные тяги 1 1 „ 14 изложницы 9 будут упираться в соединенные с грузозахватной серьгой кромки паза 13 серьги 12, сохраняя 12, в пазу 13 которой размещена цап30 при этом устойчивое равновесие. Тафа 14 изложницы 9. Серьги 12 соедиким образом, увеличивается надежнены кольцеобразным хомутом 15, котоность и безопасность работы устройстрый состоит из двух разделяемых часв а , а в случае аварийной ситуации, тей, соединяемых винтами 16. Каждая уменьшается задолженность вакуум-катяга 11 состоит из двух частей: нижмеры, так как нет необходимости ожиней тяги 17, имеющей паз 18, и тзерх- 35 дать полного остывания слитка и ней тяги 19, которая снабжена ползуизвлечения разливочного припаса и ном 20, размещенным в пазу 18. слитка по частям, на что уходит 1220 ч . За это время можно провакуумиСборка разливочного, припаса произровать 3-5 слитков емкостью 50 т водится следующим образом. 40 или произвести 4-6 переливов из ковВ исходном положении подставка 3 ша в ковш. установлена опорной поверхностью 2, образованной платами 3, на горизонФ о р м у л а и з о б р е т е н и я тальную поверхность. На подставку 1. Устройство для сборки разливоч1 опускают поддон 5, который благо45 ного припаса по а в т . с в . № 1100322, даря упорам 6 центрируется относио т л и ч а ю щ е е с я тем, что, тельно вертикальной оси 4. На поддон с целью увеличения надежности устрой5 ставят изложницу 9 так, чтобы ось ее цапф 8 совпадала с вертикальной с т в а , подставка снабжена шарнирно осью тяги 7. Тягу 7 надвигают на цапзакрепленными дополнительными тягами, 50 фу 8 изложницы 9 и с помощью клина соединенными с грузозахватными серьили винта жестко соединяют между согами, в пазу которого размещена цапбой подставку 1, поддон 5 и изложнифа изложницы, а грузозахватные серьцу'9. Затем поворачивают тяги 11 вокги объединены кольцеобразным хомутом, руг оси 10 и устанавливают серьгу охватывающим изложницу. 55 12 так, чтобы ее паз 13 охватывал 2. Устройство по п . 1 , о т л и цапфу 14 изложницы 9. Раздельные часч а ю щ е е с я тем, что дополнити хомута 15 соединяют винтами 16 тельные тяги выполнены регулируемыми так, чтобы размер между осями 21 сопо длине. З 1328389 3. Устройство по п . ] . о т л и ч а ю щ е е с я тем, что хомут вы 4 полнен из Д В У Х перемещаемых друг относительно друга частей. фиг. f 1328389 Вид А фиг 2 Редактор С.Патрушева Заказ 3454/29 Составитель А.Щербаков Техред А.Кравчук Корректор И.Муска Тираж 549 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
