Блок-контейнер

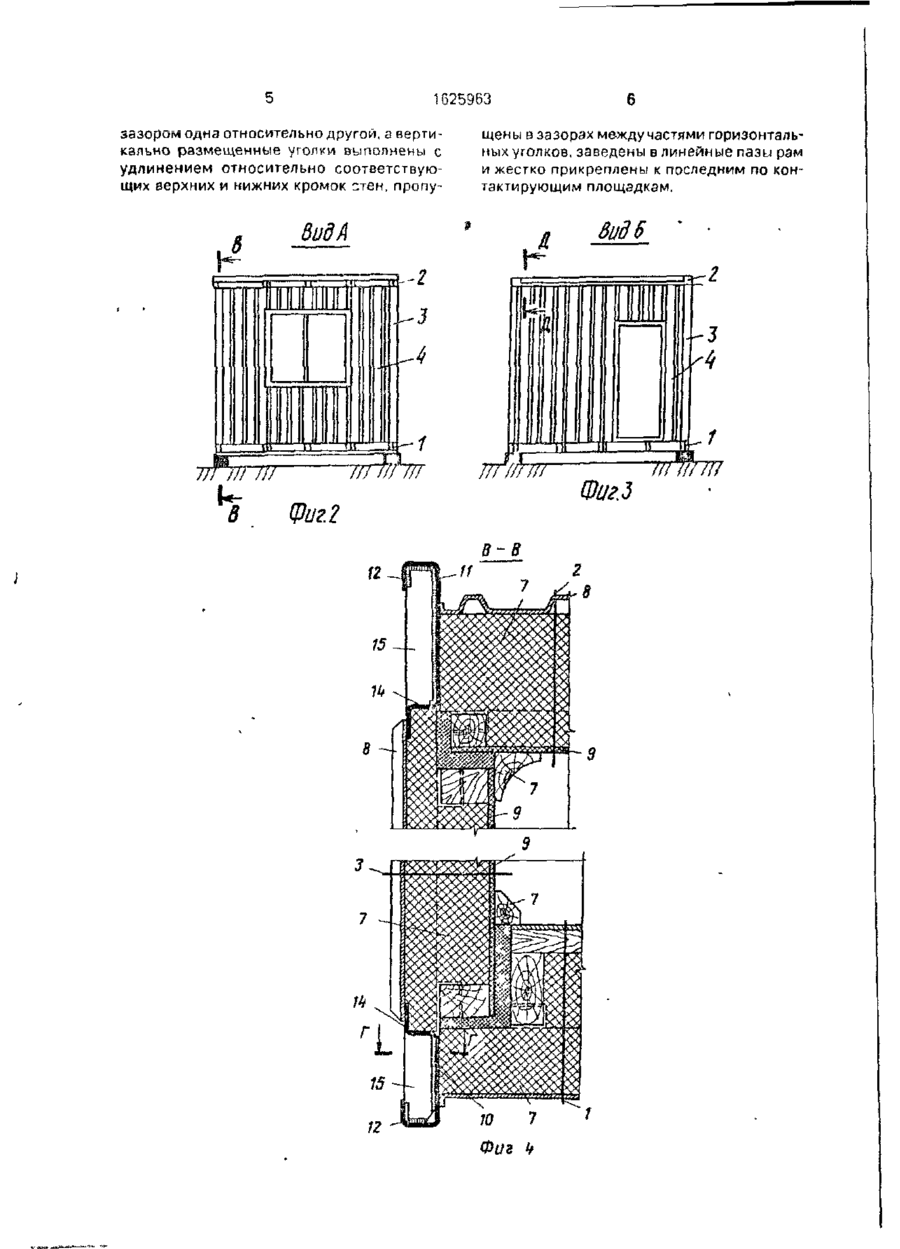

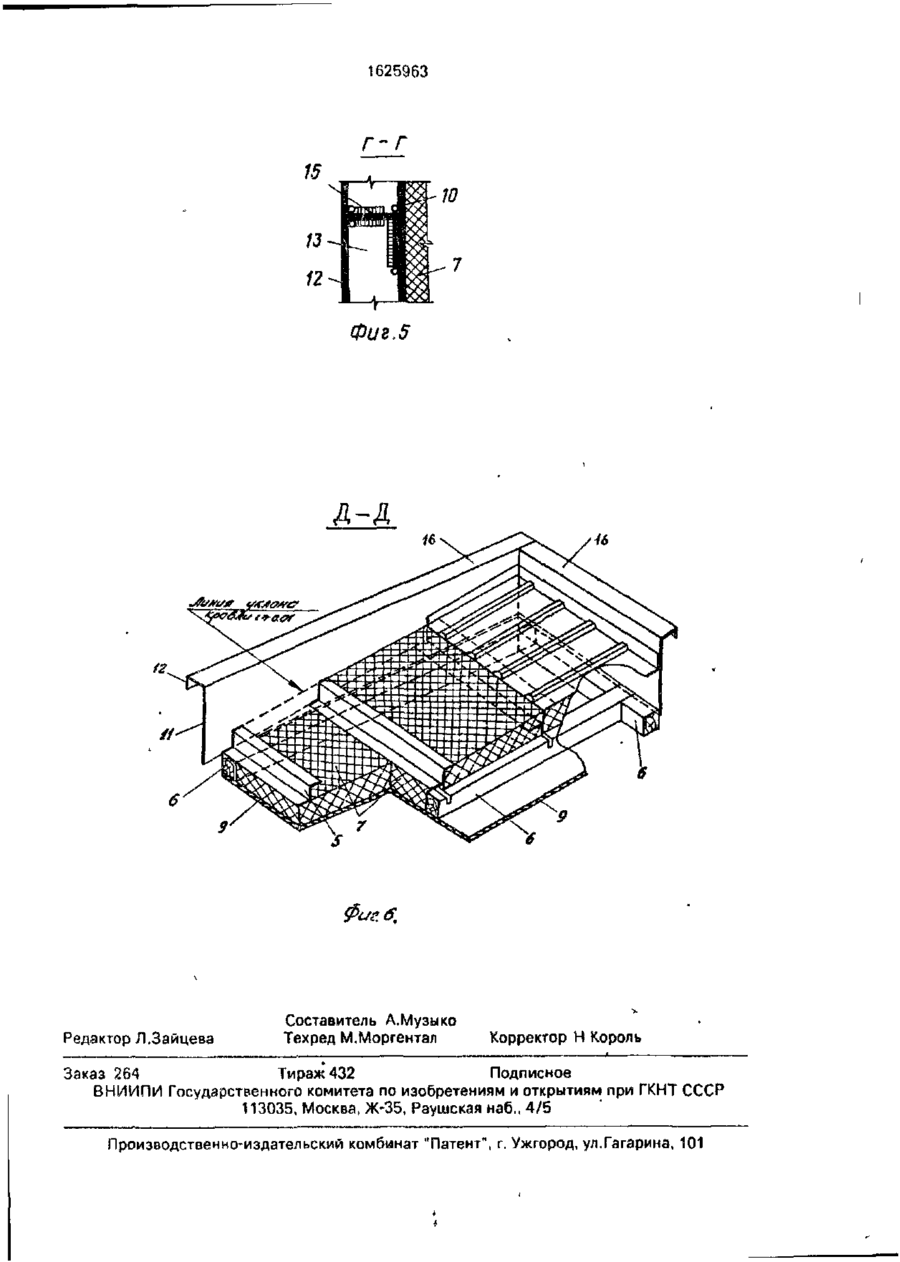

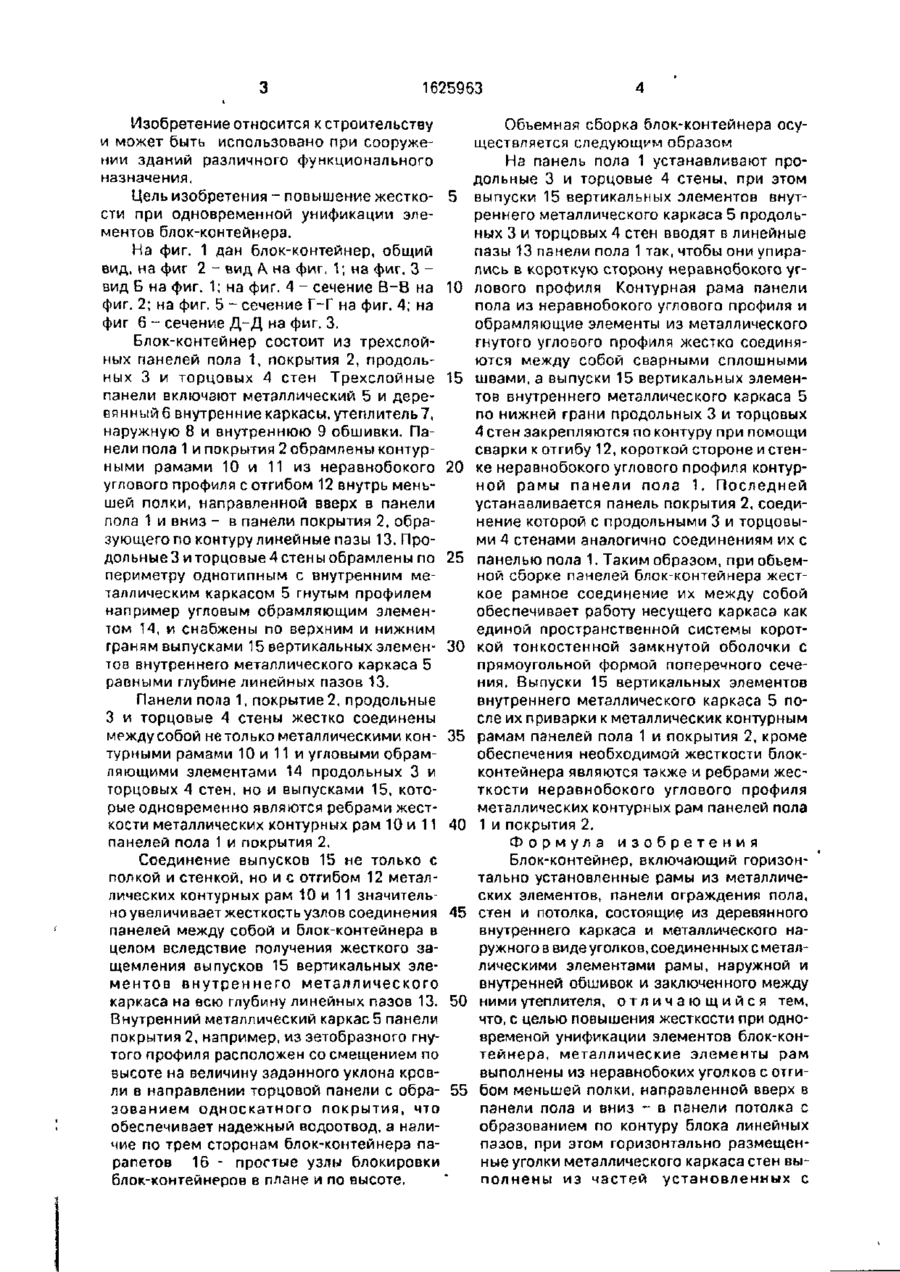

Изобретение относится к области строительства и может быть использовано при сооружении зданий различного функционального назначения. Целью изобретения является повышение жесткости при одновременной унификации элементов блокконтейнера. Блок-контейнер состоит из трехслойных панелей пола 1, покрытия 2, продольных 3 и торцовых 4 стен. Панели включают металлический 5 и деревянный 6 внутренние каркасы, утеплитель 7, наружную 8 и внутреннюю 9 обшивки. Металлические элементы горизонтальной рамы выполнены из неравнобоких уголков с отгибом меньшей полки, направленной вверх в панели пола и вниз покрытия с образованием по контуру блока линейных пазов. 6 ил. ю ел о СО Фиг. 1 1625963 Изобретение относится к строительству и может быть использовано при сооружении зданий различного функционального назначения. Цель изобретения - повышение жестко- 5 сти при одновременной унификации элементов блок-контейнера. На фиг. 1 дан блок-контейнер, общий вид, на фиг 2 - вид А на фиг. 1; на фиг. 3 вид Б на фиг. 1; на фиг. 4 - сечение В-В на 10 фиг. 2; на фиг. 5 - сечение Г-Г на фиг. 4; на фиг 6 - сечение Д-Д на фиг. 3. Блок-контейнер состоит из трехслойных панелей пола 1, покрытия 2, продольных 3 и торцовых 4 стен Трехслойные 15 панели включают металлический 5 и деревянный 6 внутренние каркасы, утеплитель 7, наружную 8 и внутреннюю 9 обшивки. Панели пола 1 и покрытия 2 обрамлены контурными рамами 10 и 11 из неравнобокого 20 углового профиля с отгибом 12 внутрь меньшей полки, направленной вверх в панели пола 1 и вниз - в панели покрытия 2. образующего по контуру линейные пазы 13. Продольные 3 и торцовые 4 стены обрамлены по периметру однотипным с внутренним ме- 25 таллическим каркасом 5 гнутым профилем например угловым обрамляющим элементом 14, и снабжены по верхним и нижним граням выпусками 15 вертикальных элементов внутреннего металлического каркаса 5 30 равными глубине линейных пазов 13. Панели попа 1, покрытие 2, продольные 3 и торцовые 4 стены жестко соединены мрждусобой нетолько металлическими контурными рамами 10 и 11 и угловыми обрамляющими элементами 14 продольных 3 и торцовых 4 стен, но и выпусками 15, которые одновременно являются ребрами жесткости металлических контурных рам 10 и 11 панелей пола 1 и покрытия 2. Соединение выпусков 15 не только с полкой и стенкой, но и с отгибом 12 металлических контурных рам 10 и 11 значительно увеличивает жесткость узлов соединения панелей между собой и блок-контейнера в целом вследствие получения жесткого защемления выпусков 15 вертикальных элементов внутреннего металлического каркаса на всю глубину линейных пазов 13. Внутренний металлический каркас5 панели покрытия 2, например, из зетобразного гнутого профиля расположен со смещением по высоте на величину заданного уклона кровли в направлении торцовой панели с образованием односкатного покрытия, что обеспечивает надежный водоотвод, а наличие по трем сторонам блок-контейнера парапетов 16 - простые узлы блокировки блок-контейнеров в плане и по высоте. 35 40 45 50 55 Объемная сборка блок-контейнера осуществляется следующем образом На панель пола 1 устанавливают продольные 3 и торцовые 4 стены, при этом выпуски 15 вертикальных элементов внутреннего металлического каркаса 5 продольных 3 и торцовых 4 стен вводят в линейные пазы 13 панели пола 1 так, чтобы они упирались в короткую сторону неравнобокого углового профиля Контурная рама панели пола из неравнобокого углового профиля и обрамляющие элементы из металлического гнутого углового профиля жестко соединяются между собой сварными сплошными швами, а выпуски 15 вертикальных элементов внутреннего металлического каркаса 5 по нижней грани продольных 3 и торцовых 4 стен закрепляются по контуру при помощи сварки к отгибу 12, короткой стороне и стенке неравнобокого углового профиля контурной рамы панели пола 1. Последней устанавливается панель покрытия 2, соединение которой с продольными 3 и торцовыми 4 стенами аналогично соединениям их с панелью пола 1. Таким образом, при объемной сборке панелей блок-контейнера жесткое рамное соединение их между собой обеспечивает работу несущего каркаса как единой пространственной системы короткой тонкостенной замкнутой оболочки с прямоугольной формой поперечного сечения. Выпуски 15 вертикальных элементов внутреннего металлического каркаса 5 после их приварки к металлическик контурным рамам панелей пола 1 и покрытия 2, кроме обеспечения необходимой жесткости блокконтейнера являются также и ребрами жесткости неравнобокого углового профиля металлических контурных рам панелей пола 1 и покрытия 2. Формула изобретения Блок-контейнер, включающий горизонтально установленные рамы из металлических элементов, панели ограждения пола, стен и потолка, состоящие из деревянного внутреннего каркаса и металлического наружного в виде уголков, соединенных с металлическими элементами рамы, наружной и внутренней обшивок и заключенного между ними утеплителя, о т л и ч а ю щ и й с я тем, что, с целью повышения жесткости при одновременой унификации элементов блок-контейнера, металлические элементы рам выполнены из неравнобоких уголков с отгибом меньшей полки, направленной вверх в панели пола и вниз - в панели потолка с образованием по контуру блока линейных пазов, при этом горизонтально размещенные уголки металлического каркаса стен выполнены из частей установленных с 1625963 зазором одна относительно другой, а вертикально размещенные уголки выполнены с удлинением относительно соответствующих верхних и нижних кромок стен, пропу щены в зазорах между частями горизонтальных уголков, заведены в линейные пази рам и жестко прикреплены к последним по контактирующим площадкам. Вид А Л Вид б •г •з •4 JJJL 77Т77/77Г 777 77Т77Т Фиг 2 12 J7T/ Фі/гЗ 777Т/, 1625963 Фи г.5 Д-Д Редактор Л.Зайцева Составитель А.Музыко Техред М.Моргентал Корректор Н Король Заказ 264 Тираж 432 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская набм 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
