Установка для електрогідравлічної очистки відливок

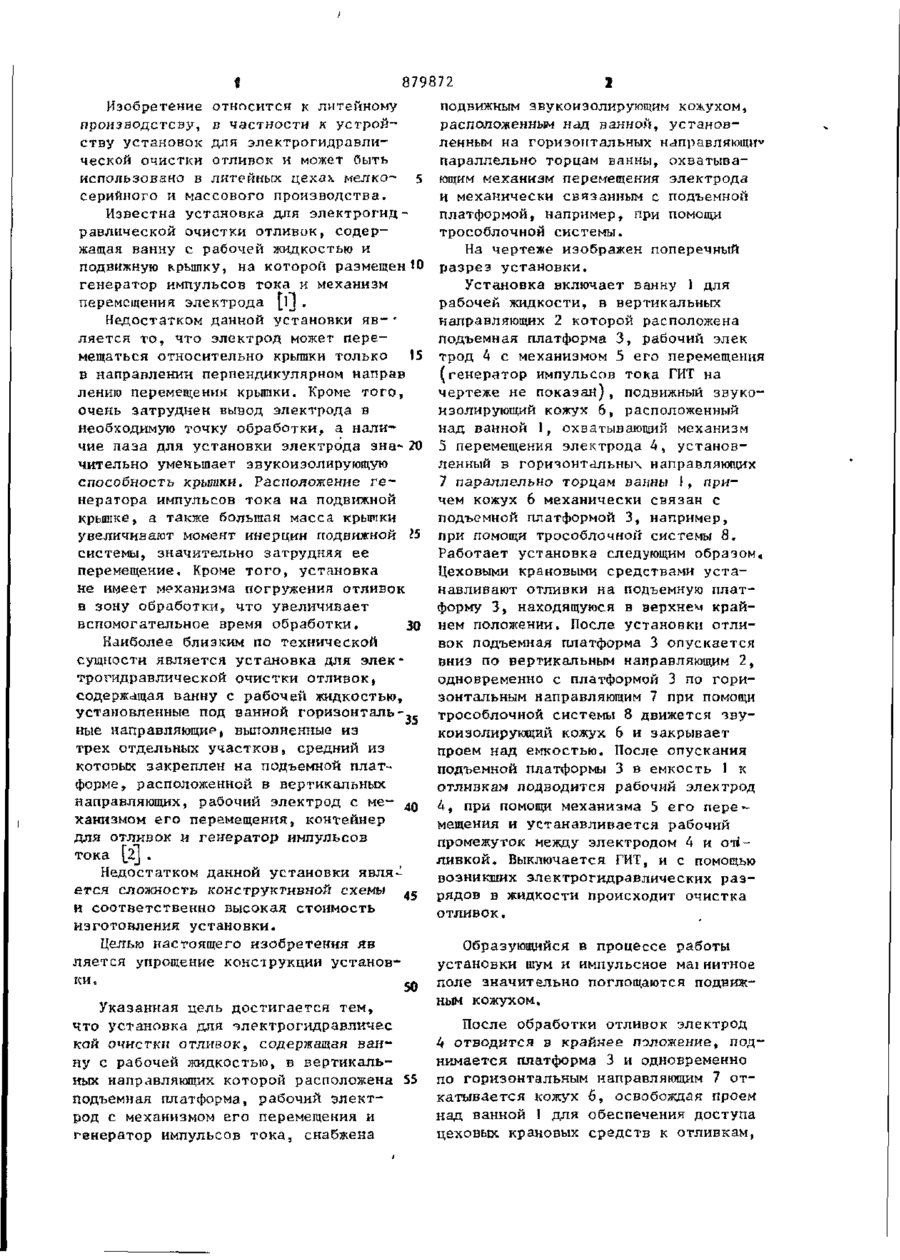

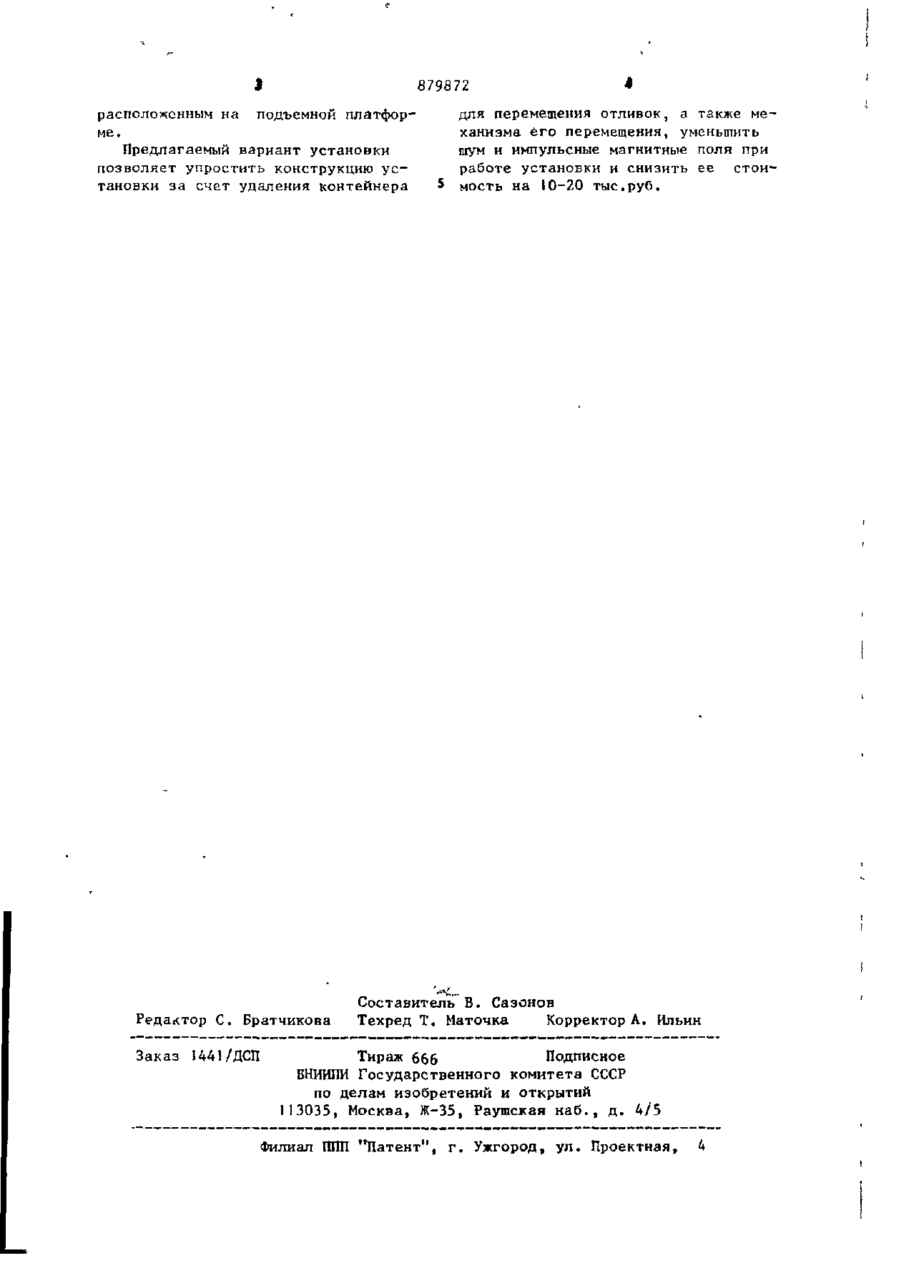

ОПУБЛИКОВАНО дая СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК и 19 J J*B—-— ЕуУггп-юго полваов USD В 22 D 29/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ гаиияяигаге иди ишиіачии и ли (21) 2920893/22-02 (22) 0 8 . 0 5 . 8 0 (72) В. В. Приходько (71 *) їїроектно-конструкторское бюро электрогидравлики А УССР Н (53) 621 . 7 4 7 . 0 6 ( 0 8 8 . 8 ) (56) І . Авторское свидетельство СССР I 398083, кл. В 22 V 29/00, 1971. P 2. Авторское свидетельство СССР № 552756, кл. В 22 D 29/00, 1976. (54)(57) УСТАНОВКА ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ ОЧИСТКИ ОТЛИВОК, содержащая ванну с рабочей жидкостью, в верти кальных направляющих которой расположена подъемная платформа, рабочий электрод с механизмом его перемещения и генератор импульсов тока, о т л и-> ч а ю щ а я с я тем, что, с целью упрощения конструкции и улучшения ус ловий обслуживания, она снабжена звукоизолирующим кожухом, расположенным над ванной, установленным на горизонтальных направляющих параалельно торцам ванны, охватывающим механизм перемещения электрода и механически связанным с под-ьемиой платформой. •РЛФ-К 879872 Изобретение относится к литейному проиэводстсву, в частности к устройству установок для электрогидравлической очистки отливок и может быть использовано в литейных цехах мелкосерийного и массового производства. Известна установка для электрогидравлической очистки отливок, содержащая ванну с рабочей жидкостью и подвижную крышку, на которой размещен генератор импульсов тока и механизм перемещения электрода [ J . 1 Недостатком данной установки яв- ляется то, что электрод может перемещаться относительно крышки только !5 в направлении перпендикулярном направ лению перемещения крышки. Кроме того, очень затруднен вывод электрода в необходимую точку обработки, а наличие паза для установки электрода зна-20 чительно уменьшает звукоизолирующую способность крышки. Расположение генератора импульсов тока на подвижной крышке, а также большая масса крышки увеличивают момент инерции подвижной ? 5 системы, значительно затрудняя ее Перемещение, Кроме того, установка не имеет механизма погружения отливок в зону обработки, что увеличивает вспомогательное время обработки. 30 Наиболее близким по технической сущности является установка для электрогидравлической очистки отливок, содержащая ванну с рабочей жидкостью, установленные под ванной горизонталь -,_ ные направляющи^» выполненные из трех отдельных участков, средний из котооых закреплен на подъемной платформе, расположенной в вертикальных направляющих, рабочий электрод с ме- 4 л ханизмом его перемещения, контейнер для отливок н генератор импульсов тока [2J . Недостатком данной установки является сложность конструктивной схемы 4 5 и соответственно высокая стоимость изготовления установки. Целью настоящего изобретения яв ляется упрощение конструкции установки. м Указанная цель достигается тем, что установка для электрогидравличес кой очистки отливок, содержащая ванну с рабочей жидкостью, в вертикальных направляющих которой расположена 55 подъемная платформа, рабочий электрод с механизмом его перемещения и генератор импульсов тока, снабжена подвижным звукоизолирующим кожухом, расположенным над ванной, установленным на горизонтальных направляющи" параллельно торцам ванны, охватывающим механизм перемещения электрода и механически связанным с подъемной платформой, например, при помощи трособлочной системы. На чертеже изображен поперечный разрез установки. Установка включает ванну I для рабочей жидкости, в вертикальных направляющих 2 которой расположена подъемная платформа 3, рабочий элек трод 4 с механизмом 5 его перемещения (генератор импульсов тока ГИТ на чертеже не показан), подвижный звукоизолирующий кожух 6, расположенный над ванной 1, охватывающий механизм 5 перемещения электрода 4, установленный в горизонтальных направляющих 7 параллельно торцам ванны 1, причем кожух 6 механически связан с подъемной платформой 3, например, при помощи трособлочной системы 8. Работает установка следующим образом» Цеховыми крановыми средствами устанавливают отливки на подъемную платформу 3, находящуюся в верхнем крайнем положении. После установки отливок подъемная платформа 3 опускается вниз по вертикальным направляющим 2, одновременно с платформой 3 по горизонтальным направляющим 7 при помощи трособлочной системы 8 движется звукоизолирующий кожух 6 и закрывает проем над емкостью. После опускания подъемной платформы 3 в емкость 1 к отливкам подводится рабочий электрод 4, при помощи механизма 5 его перемещения и устанавливается рабочий промежуток между электродом 4 и отіливкой. Выключается ГИТ, и с помощью возникших электрогидравлических разрядов в жидкости происходит очистка отливок. Образующийся в процессе работы установки шум и импульсное маїнитное поле значительно поглощаются подвижным кожухом. После обработки отливок электрод 4 отводится в крайнее положение, поднимается платформа 3 и одновременно по горизонтальным направляющим 7 откатывается кожух 6, освобождая проем над ванной 1 для обеспечения доступа цеховых крановых средств к отливкам, J 879872 расположенным на подъемной платформе, Предлагаемый вариант установки позволяет упростить конструкцию установки за счет удаления контейнера Редактор С. Братчикова Заказ 1441/ДСП « для перемещения отливок, а также механиэма его перемещения, уменьшить шум и импульсные магнитные поля при работе установки и снизить ее стои5 мость на 10-20 тыс.руб. Составитель В. Сазонов Техред Т. Маточка Корректор А. Ильин Тираж 666 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
