Установка для електрогідравлічної очистки відливок

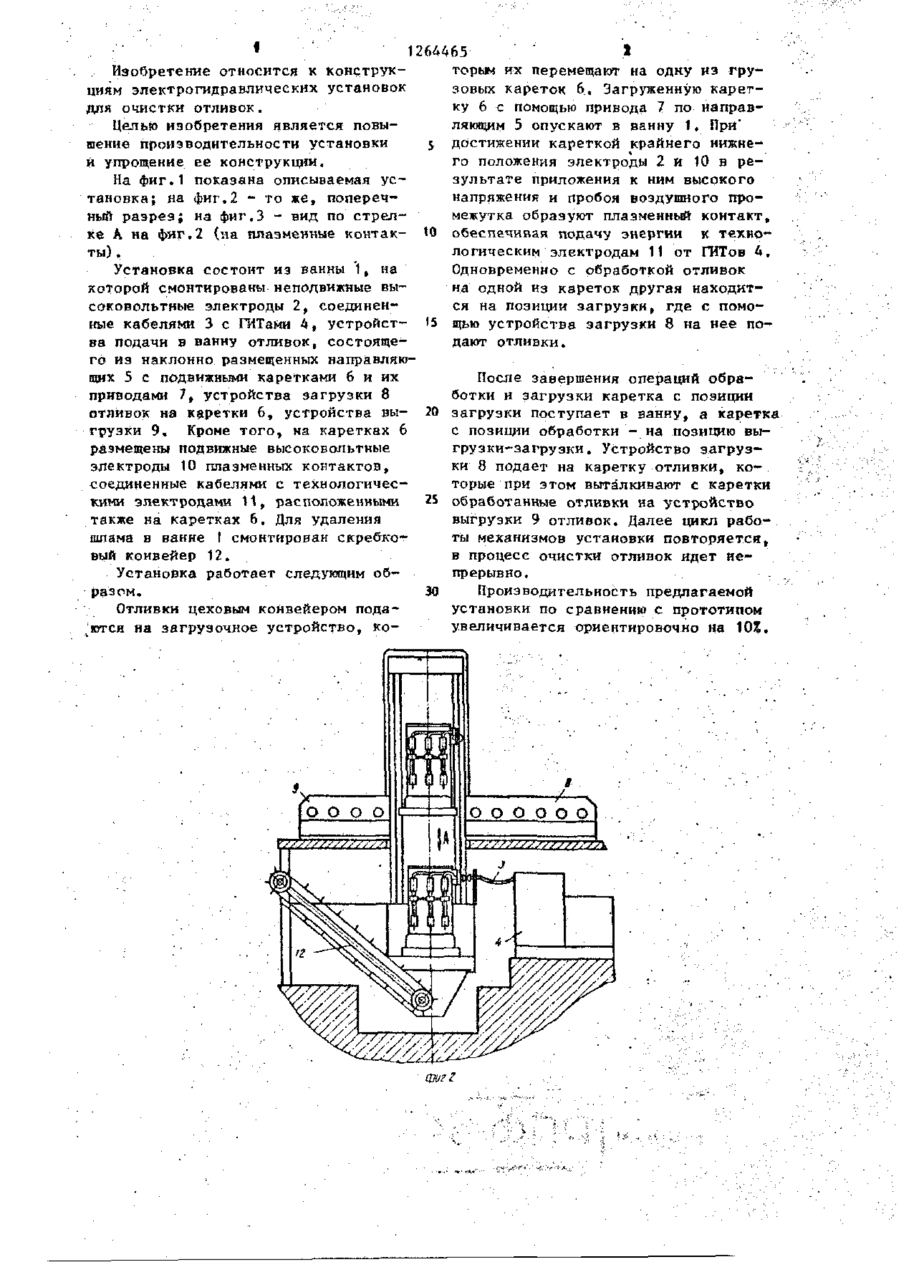

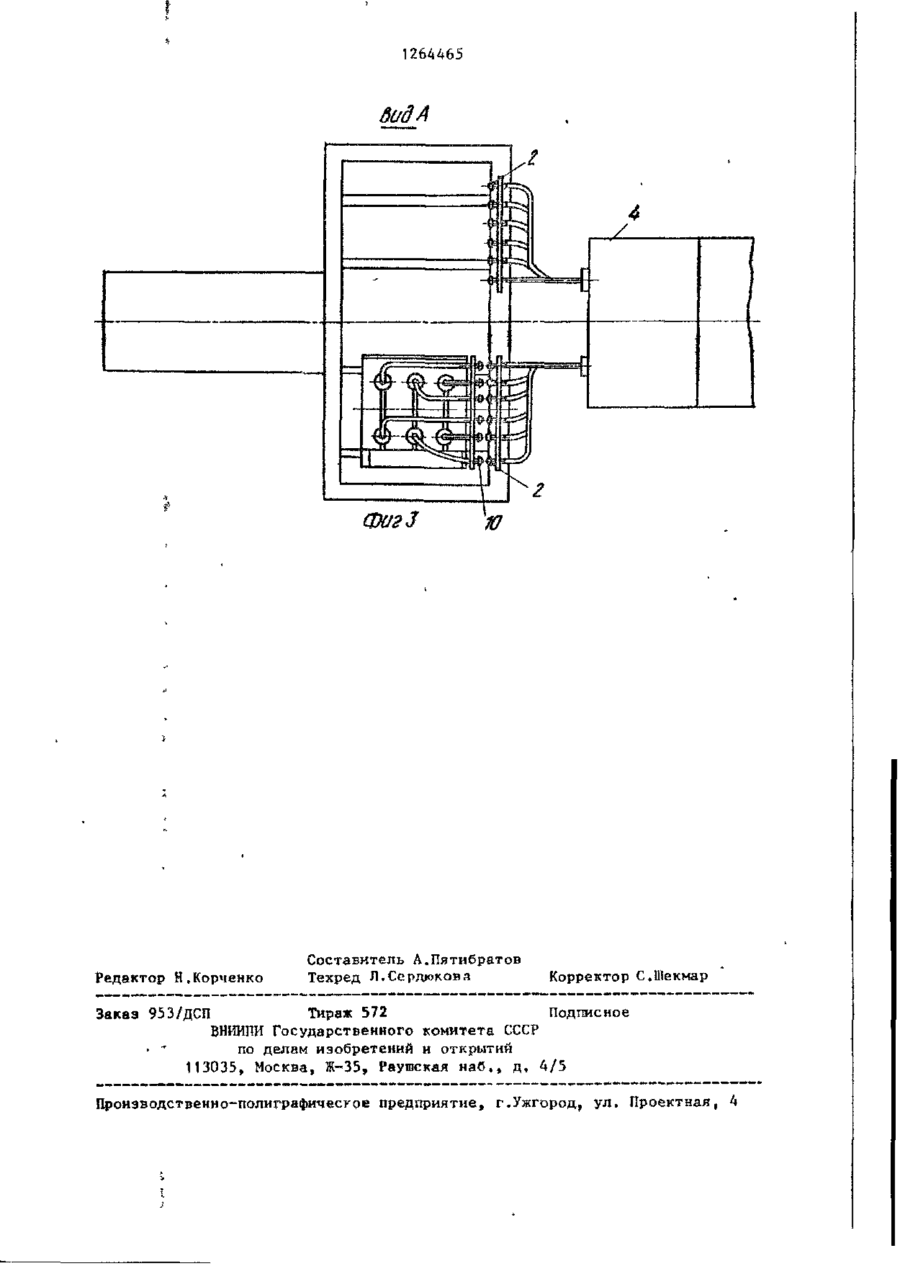

УСТАНОВКА ДЛЯ ЭЛЕКТРОГИДРАВШЧЕСКОЙ ОЧИСТКИ ОТЛИВОК, включающая ванну с жидкостью, электроды, генератор импульсных токов ,__линии пе редачи энергии к электродам, устройство для подачи в ванну отливок, выполненное в виде рамы с наклонными направляющими, на которых установлены загрузочные каретки, каждая иэ которых связана с отдельным приводом, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности установки и упрощения конструкции,она снабжена высоковольтными плазменными контактами, подвижные части которых установлены на загрузочных каретках, а неподвижные - на раме, причем электроды также установлены на загрузочных каретках. ел с К? РПФ-К • I • і 264465 Изобретение относится к конструкциям электрогидравлических установок для очистки отливок. Целью изобретения является повышение производительности установки и упрощение ее конструкции. На фиг.1 показана описываемая установка; на фиг.2 - то же, поперечный разрез; на фиг.З - вид по стрелке А на фиг.2 (на плазменные контакты) . Установка состоит из ванны 1, на которой смонтированы неподвижные высоковольтные электроды 2, соединенные кабелями 3 с ГИТами 4, устройства подачи в ванну отливок, состоящего из наклонно размещенных направляющих 5 с подвижными каретками 6 и их приводами 7, устройства загрузки 8 отливок на каретки 6, устройства выгрузки 9. Кроме того, на каретках 6 размещены подвижные высоковольтные электроды 10 плазменных контактов, соединенные кабелями с технологическими электродани 11, расположенными также на каретках 6, Для удаления шлама в ванне 1 смонтирован скребковый конвейер 12. Установка работает следующим образом. Отливки цеховым конвейером подаются на загрузочное устройство, ко ' I торым их перемещают на одну из грузовых кареток 6. Загруженную каретку 6 с помощью привода 7 по направляющим 5 опускают в ванну 1, При' 5 достижении кареткой крайнего нижнего положения электроды 2 и 10 в результате приложения к ним высокого напряжения и пробоя воздушного промежутка образуют плазменный контакт, 10 обеспечивая подачу энергии к технологическим электродам 11 от ГИТов 4. Одновременно с обработкой отливок на одной из кареток другая находится на позиции загрузки, где с помо15 щью устройства загрузки 8 на нее подают отливки. После завершения операций обработки и загрузки каретка с позиции 20 загрузки поступает в ванну, а каретка с позиции обработки - на позицию выгрузки-загрузки . Устройство загрузки 8 подает на каретку отливки, которые при этом выталкивают с каретки 25 обработанные отливки на устройство выгрузки 9 отливок. Далее цикл работы механизмов установки повторяется, в процесс очистки отливок идет непрерывно. 30 Производительность предлагаемой установки по сравнению с прототипом увеличивается ориентировочно на Ю%, фиг г 1264465 вид А Фаг 3 Редактор И.Корченко Составитель А.Пятибратов Техред Л.Сердюкова Корректор С.Шекмар Заказ 953/ДСП Тираж 572 Подписное ВНИИПИ Государственного комитета СССР • ~ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4 \
